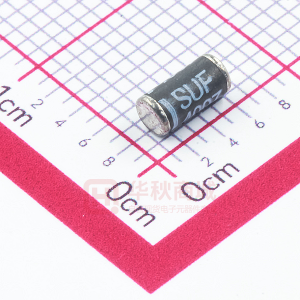

UF4007

UF 4001 ... UF 4007 Ultrafast Switching Si-Rectifiers Ultraschnelle Si-Gleichrichter Nominal current – Nennstrom Repetitive peak reverse voltage Periodische Spitzensperrspannung Plastic case Kunststoffgehäuse Weight approx. – Gewicht ca. Plastic material has UL classification 94V-0 Gehäusematerial UL94V-0 klassifiziert Dimensions / Maße in mm 1A 50…1000 V DO-41 DO-204AL 0.4 g Standard packaging taped in ammo pack Standard Lieferform gegurtet in Ammo-Pack see page 16 siehe Seite 16 Maximum ratings Type Typ UF 4001 UF 4002 UF 4003 UF 4004 UF 4005 UF 4006 UF 4007 Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] 50 100 200 400 600 800 1000 Grenzwerte Surge peak reverse voltage Stoßspitzensperrspannung VRSM [V] 50 100 200 400 600 800 1000 Max. average forward rectified current, R-load Dauergrenzstrom in Einwegschaltung mit R-Last Repetitive peak forward current Periodischer Spitzenstrom Peak forward surge current, half sine-wave, TA = 25/C Stoßstrom für eine Sinus-Halbwelle, TA = 25/C Rating for fusing – Grenzlastintegral, t < 10 ms Operating junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur 1 TA = 50/C f > 15 Hz f = 50 Hz f = 60 Hz TA = 25/C IFAV IFRM IFSM IFSM i2t Tj TS 1 A 1) 10 A 3) 30 A 33 A 4,5 A2s – 50...+150/C – 50...+175/C ) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case Gültig, wenn die Anschlußdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden 148 28.02.2002 UF 4001 ... UF 4007 Characteristics Type Typ UF 4001 ... UF 4004 UF 4005 ... UF 4007 Reverse recovery time Sperrverzugszeit trr [ns] 1) < 50 < 75 Tj = 25/C Tj = 100/C Kennwerte Forward voltage Durchlaßspannung VF [V] at / bei IF [A] < 1.0 < 1.7 1 1 < 10 :A < 50 :A < 45 K/W 2) < 15 K/W Leakage current Sperrstrom VR = VRRM VR = VRRM IR IR RthA RthL Thermal resistance junction to ambient air Wärmewiderstand Sperrschicht – umgebende Luft Thermal resistance junction to lead Wärmewiderstand Sperrschicht – Anschlußdraht 1 2 ) IF = 0.5 A through/über IR = 1 A to/auf IR = 0.25 A ) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case Gültig, wenn die Anschlußdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden 28.02.2002 149
