SHEET 1 OF 1
12.70 [.500 in]
SWITCH FUNCTION POS. 1 POS. 2 POS. 3
6.86 [.270 in] KEYWAY
(ON) 2-3
OFF OPEN
(ON) POS. 1 2-1
(ON) = MOMENTARY
POS. 2
POS. 3
n[.115 in]
2.92
25~ 10.41 [.410 in] 1/4-40 UNS - 2A 8.89 [.350 in]
2
1
3
CIRCUIT: SPDT 8.89 [.350 in] 1.98 [.078 in]
NOTE: 1. ALL DIMENSIONS IN MM [INCH] 2. GENERAL TOLERANCE: X.X=±0.4 X.XX=±0.25 3. TERMINAL NUMBERS FOR REF ONLY 4. CONTACT MATERIAL: SILVER 5. RATING: 2A @ 250 VAC 5A @ 120 VAC OR 28 VDC 6. ELECTRIC LIFE: 40,000 MAKE-AND-BREAK CYCLES AT FULL LOAD. 7. INSULATION RESISTANCE: 1,000 MEGA-OHM MIN. 8. DIELECTRIC STRENGTH: 1,000 V RMS @SEA LEVEL. 9. OPERATING TEMP.: -30°C to 85°C 10. DENOTES CRITICAL PARAMETER. 11. 2002/95/EC (ROHS) COMPLIANT 12. HARDWARE TO BE SHIPPED BULK T100011 - LOCK WASHER (1) T100015 - LOCK RING (1) T100000 - HEX NUT (2)
E-SWITCH MARKING ON OPPOSITE SIDE EPOXY SEAL .76 [.030 in] 4.70 [.185 in] 1 2 3
3 3.96 [.156 in] 1.19 [.047 in] 2.03 [.080 in]
A REV
16351 PCR NO
RELEASED FOR PRODUCTION DESCRIPTION
8/21/06 DATE
BO BY
TITLE SCALE

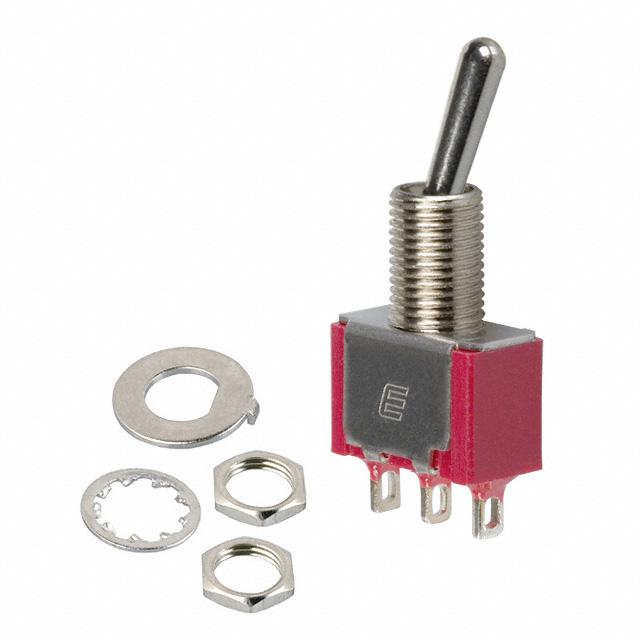

100SP4T1B1M1QEH 2:1
DATE DR DWG REV
THE INFORMATION CONTAINED IN THIS DOCUMENT IS PROPRIETARY TO E-SWITCH AND IS NOT TO BE COPIED OR TRANSFERRED
8/21/2006
BO
ST114005
A
