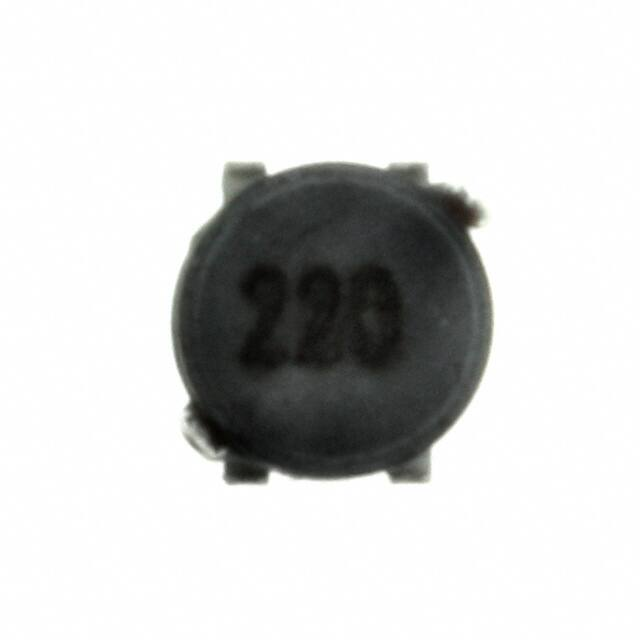

B82468A4223M

SMT–Power–Inductors B82468–A4*–M Preliminary DATA SHEET Size 3,0x3,0x1,4 mm Rated inductance 1..22 µH Construction
Ferrite core
Leadframe
Winding: enamel copper wire Features
Wide temperature range
Low profile
Low DC resistance
Suitable for reflow soldering Applications
Filtering of supply voltages
Coupling, decoupling
DC/DC converters
EDP, digital cameras, consumer electronic etc. Terminals
Tinned Marking Marking on component: L value (in µH) Minimum marking on reel: Manufacturer, part number, ordering code, L value and tolerance quantity, date of packing Delivery mode 12mm–Blister tape, reel packing ∅ 180mm Mit den Angaben im Datenblatt werden die Bauelemente spezifiziert, nicht Eigenschaften zugesichert. Liefermöglichkeiten und technische Änderungen vorbehalten. 1 B82468–A4*–M–51 25.09.2006 SMT–Power–Inductors B82468–A4*–M Preliminary DATA SHEET General technical data Rated inductance LR Measured with HP 4284A, measuring voltage 100 mV DC resistance Rtyp Measured at 20 °C ambient temperature Rated current IR Maximum permissible DC with temperature increase of
40 K Saturation current ISat Maximum permissible DC with inductance decrease ∆L/L0 ≈ 10% Climatic category In accordance with IEC 60068–1 55/125/56 (–55 °C/ +125 °C/ 56 days damp heat test) Solderability 3s, 235°C, wetting > 90% Reflow conditions Suitable for 260°C/10sec, 2 passes Environmental Fully RoHS compliant Weight Approx. 0,5g Dimensional drawing and layout recommendation 3.0 Mit den Angaben im Datenblatt werden die Bauelemente spezifiziert, nicht Eigenschaften zugesichert. Liefermöglichkeiten und technische Änderungen vorbehalten. 2 B82468–A4*–M–51 25.09.2006 SMT–Power–Inductors B82468–A4*–M Preliminary DATA SHEET Characteristics and ordering codes LR fL µH kHz 1 100 1.5 Tolerance IR ISat Rtyp Ordering code A A Ω (+/–20%) 20 % 1.95 2.70 0.051 B82468–A4102–M 100 20 % 1.70 2.20 0.065 B82468–A4152–M 2.2 100 20 % 1.48 1.90 0.087 B82468–A4222–M 3.3 100 20 % 1.20 1.50 0.135 B82468–A4332–M 4.7 100 20 % 1.03 1.20 0.185 B82468–A4472–M 6.8 100 20 % 0.88 1.10 0.240 B82468–A4682–M 10 100 20 % 0,75 0.90 0.330 B82468–A4103–M 15 100 20 % 0.59 0.70 0.550 B82468–A4153–M 22 100 20 % 0.48 0.60 0.810 B82468–A4223–M 1 Mit den Angaben im Datenblatt werden die Bauelemente spezifiziert, nicht Eigenschaften zugesichert. Liefermöglichkeiten und technische Änderungen vorbehalten. 3 B82468–A4*–M–51 25.09.2006
