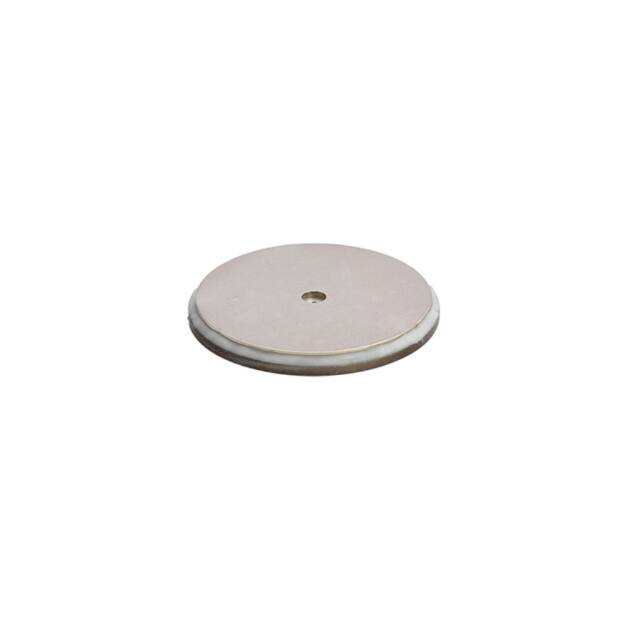

Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 Key Parameters VRRM 400 V - 600 V IFAVM 7640 A (TC=100 °C) IFSM VT0 55000 3570A A (TC=55°C) 0,78 V rT 0,034 mΩ RthJC 7,23 K/KW Clamping Force 25 … 45 kN Max. Diameter 46 mm Cathode Diameter 41 mm Height 4 mm For type designation please refer to actual short form catalog http://www.ifbip.com/catalog Merkmale Features  Hohe Lastwechelfestigkeit  High power cycling capability  Hohe Stromtragfähigkeit  High current capability  Geringe Durchlassverluste  Low on-state losses Typische Anwendungen Typical Applications       Widerstandsschweissen Gleichrichter für Galvanik Kleinspannungs Hochstromgleichrichter Resistance welding Recitifiers for galvanic applications Low voltage high current rectifier 1 2 www.ifbip.com support@infineon-bip.com Date of publication: 2021-06-17 Revision: 3.2 Seite/page 1/9 Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 Elektrische Eigenschaften / Electrical properties Höchstzulässige Werte / maximum rated values Periodische Spitzensperrspannung repetitive peak reverse voltages Tvj = -40°C... Tvj max VRRM Durchlaßstrom-Grenzeffektivwert maximum RMS on-state current tp  5ms IFRMSM 12000 A Dauergrenzstrom average on-state current TC = 100°C, θ = 180°sin, tP = 10ms IFAVM 7740 A IFRMS 12200 A IFAVM 10450 A IFRMS 16400 A Durchlaßstrom-Effektivwert RMS on-state current TC = 55°C, θ = 180°sin, tP = 10ms Dauergrenzstrom average on-state current Durchlaßstrom-Effektivwert RMS on-state current 600 V Stoßstrom-Grenzwert surge current Tvj = 25 °C, tP = 10ms Tvj = Tvj max tP = 10ms IFSM 55000 A 48000 A Grenzlastintegral I²t-value Tvj = 25 °C, tP = 10ms Tvj = Tvj max, tP = 10ms I²t 15125 10³A²s 11520 10³A²s Charakteristische Werte / Characteristic values Durchlaßspannung on-state voltage Tvj = Tvj max , iF = 6 kA vF max. 0,98 V Schleusenspannung High Level threshold voltage Tvj = Tvj max IT=6000A….30000A V(TO) max. 0,78 V rT max. 0,034 mΩ V(TO) max. 0,7 V rT max. 0,046 mΩ Ersatzwiderstand High Level slope resistance Schleusenspannung Low Level threshold voltage Tvj = Tvj max IT=1900A….6000A Ersatzwiderstand Low Level slope resistance Durchlaßkennlinie 1900A ≤ iF ≤ 30000A on-state characteristic v F  A  B  iF  C  ln ( iF  1 )  D  Sperrstrom reverse current Thermische Eigenschaften / Thermal properties Innerer Wärmewiderstand thermal resistance, junction to case Übergangs-Wärmewiderstand thermal resistance, case to heatsink Tvj = Tvj max A= B= C= D= iF Tvj = Tvj max , vR = VRRM iR Kühlfläche / cooling surface beidseitig / two-sided, θ = 180°sin beidseitig / two-sided, DC RthJC Kühlfläche / cooling surface beidseitig / two-sided RthCH 9,957E-02 3,466E-05 9,353E-02 -1,778E-03 max. 40 mA max. max. 7,23 K/kW 6,30 K/kW max. 3,0 K/kW Höchstzulässige Sperrschichttemperatur maximum junction temperature Tvj max Betriebstemperatur operating temperature Tc op -40...+180 °C Lagertemperatur storage temperature Tstg -40...+180 °C prepared by: HR date of publication: approved by: MS revision: Date of publication: 2021-06-17 Revision: 3.2 180 °C 2021-06-17 3.2 Seite/page 2/9 Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 Mechanische Eigenschaften / Mechanical properties Gehäuse, siehe Anlage case, see annex Seite 4 page 4 Si-Element mit Druckkontakt Si-pellet with pressure contact Anpreßkraft clamping force F Gewicht weight G Schwingfestigkeit vibration resistance f = 50 Hz 25…45 kN typ. 100 g 50 m/s² Hinweis: Wir empfehlen, die Diode mit einem temperaturbeständigen O-Ring zu schützen Note: We recommend to protect the diode with a heat resistant O-ring Date of publication: 2021-06-17 Revision: 3.2 Seite/page 3/9 Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 1 2 1: Anode/ Anode 2: Kathode/ Cathode Date of publication: 2021-06-17 Revision: 3.2 Seite/page 4/9 Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 Analytische Elemente des transienten Wärmewiderstandes Z thJC für DC Analytical elements of transient thermal impedance Z thJC for DC Kühlung / Cooling beidseitig two-sided Pos. n 1 2 3 4 5 6 7 Rthn [K/kW] 3,5 2,2 0,6 0 0 0 0 n [s] 0,1 0,01 0,0007 1 1 1 1 Z thJC Analytische Funktion / Analytical function:  nmax  R thn 1  e -t n n=1 7 b 6 4 Z thJC [K/kW] 5 3 2 1 0 0,0001 0,001 0,01 0,1 1 10 t [s] Transienter innerer Wärmewiderstand für DC / Transient thermal impedance for DC Z thJC = f(t) b - Beidseitige Kühlung / Two-sided cooling Date of publication: 2021-06-17 Revision: 3.2 Seite/page 5/9 Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 Erhöhung des Zth DC bei sinus- und rechteckförmigen Strömen für unterschiedliche Stromflusswinkel Θ Rise of Zth DC for sinewave and rectangular current for different current conduction angles Θ ΔZth Θ rec / ΔZth Θ sin Kühlung / Cooling beidseitig two-sided ΔZth Θ sin180° ΔZth Θ rec 180° ΔZth Θ rec 120° ΔZth Θ rec 90° ΔZth Θ rec 60° ΔZth Θ rec 30° [K/kW] [K/kW] [K/kW] [K/kW] [K/kW] [K/kW] 0,9298 1,7915 2,9527 3,8693 5,3988 8,7528 Zth Θ rec = Zth DC + Zth Θ rec Zth Θ sin = Zth DC + Zth Θ sin Grenzdurchlasskennlinie / Limiting on-state characteristic iF = f(vF) Tvj = Tvj max Date of publication: 2021-06-17 Revision: 3.2 Seite/page 6/9 Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 35.000 30.000 Tvjm ax 25.000 iF [A] 20.000 15.000 10.000 5.000 0 0,5 1 1,5 2 VF [V] Grenzdurchlaßkennlinie / Limiting on-state characteristic iF = f(vF) Tvj = Tvj max Date of publication: 2021-06-17 Revision: 3.2 Seite/page 7/9 Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 16000 DC 14000 12000 PFAV [W] 10000 θ= rec 30° 8000 rec 60° rec 90° sin rec 180° 120° rec 180° 6000 4000 2000 0 0 2000 4000 6000 IFAV [A] 8000 10000 12000 14000 Durchlassverlustleistung / On-state power loss PFAV = f(IFAV) Beidseitige Kühlung / Two-sided cooling 200 100 T C [°C] 150 rec 60° θ= rec 30° 50 rec 90° rec 120° sin 180° DC rec 180° 0 0 2000 4000 6000 8000 I FAV [A] 10000 12000 14000 Höchstzulässige Gehäusetemperatur / Maximum allowable case temperature TC = f(IFAV) Beidseitige Kühlung / Two-sided cooling Date of publication: 2021-06-17 Revision: 3.2 Seite/page 8/9 Technische Information / technical information Netz-Gleichrichterdiode Rectifier Diode 46DN06B02 Nutzungsbedingungen Die in diesem Produktdatenblatt enthaltenen Daten sind ausschließlich für technisch geschultes Fachpersonal bestimmt. Die Beurteilung der Geeignetheit dieses Produktes für die von Ihnen anvisierte Anwendung sowie die Beurteilung der Vollständigkeit der bereitgestellten Produktdaten für diese Anwendung obliegt Ihnen bzw. Ihren technischen Abteilungen. In diesem Produktdatenblatt werden diejenigen Merkmale beschrieben, für die wir eine liefervertragliche Gewährleistung übernehmen. Eine solche Gewährleistung richtet sich ausschließlich nach Maßgabe der im jeweiligen Liefervertrag enthaltenen Bestimmungen. Garantien jeglicher Art werden für das Produkt und dessen Eigenschaften keinesfalls übernommen. Sollten Sie von uns Produktinformationen benötigen, die über den Inhalt dieses Produktdatenblatts hinausgehen und insbesondere eine spezifische Verwendung und den Einsatz dieses Produktes betreffen, setzen Sie sich bitte mit dem für Sie zuständigen Vertriebsbüro in Verbindung (siehe www.infineon.com). Für Interessenten halten wir Application Notes bereit. Aufgrund der technischen Anforderungen könnte unser Produkt gesundheitsgefährdende Substanzen enthalten. Bei Rückfragen zu den in diesem Produkt jeweils enthaltenen Substanzen setzen Sie sich bitte ebenfalls mit dem für Sie zuständigen Vertriebsbüro in Verbindung. Sollten Sie beabsichtigen, das Produkt in Anwendungen der Luftfahrt, in gesundheits- oder lebensgefährdenden oder lebenserhaltenden Anwendungsbereichen einzusetzen, bitten wir um Mitteilung. Wir weisen darauf hin, dass wir für diese Fälle - die gemeinsame Durchführung eines Risiko- und Qualitätsassessments; - den Abschluss von speziellen Qualitätssicherungsvereinbarungen; - die gemeinsame Einführung von Maßnahmen zu einer laufenden Produktbeobachtung dringend empfehlen und gegebenenfalls die Belieferung von der Umsetzung solcher Maßnahmen abhängig machen. Soweit erforderlich, bitten wir Sie, entsprechende Hinweise an Ihre Kunden zu geben. Inhaltliche Änderungen dieses Produktdatenblatts bleiben vorbehalten. Terms & Conditions of usage The data contained in this product data sheet is exclusively intended for technically trained staff. You and your technical departments will have to evaluate the suitability of the product for the intended application and the completeness of the product data with respect to such application. This product data sheet is describing the characteristics of this product for which a warranty is granted. Any such warranty is granted exclusively pursuant the terms and conditions of the supply agreement. There will be no guarantee of any kind for the product and its characteristics. Should you require product information in excess of the data given in this product data sheet or which concerns the specific application of our product, please contact the sales office, which is responsible for you (see www.infineon.com). For those that are specifically interested we may provide application notes. Due to technical requirements our product may contain dangerous substances. For information on the types in question please contact the sales office, which is responsible for you. Should you intend to use the Product in aviation applications, in health or live endangering or life support applications, please notify. Please note, that for any such applications we urgently recommend - to perform joint Risk and Quality Assessments; - the conclusion of Quality Agreements; - to establish joint measures of an ongoing product survey, and that we may make delivery depended on the realization of any such measures. If and to the extent necessary, please forward equivalent notices to your customers. Changes of this product data sheet are reserved. Date of publication: 2021-06-17 Revision: 3.2 Seite/page 9/9
