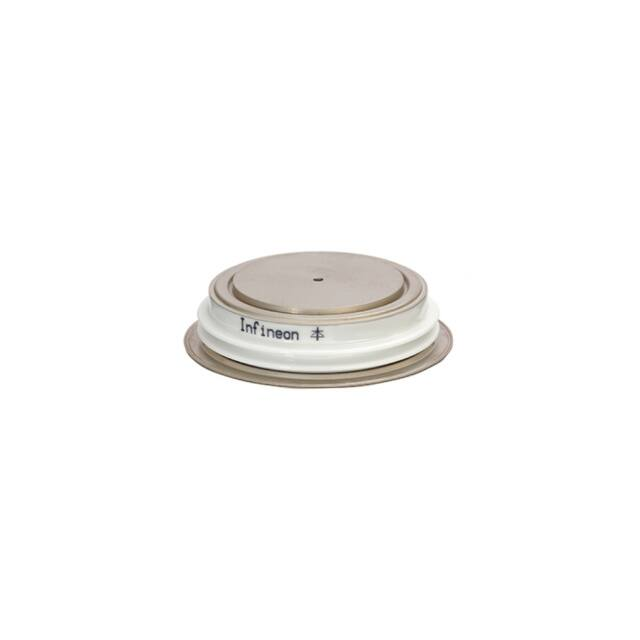

D1031SH45TXPSA1

Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode Key Parameters enndaten VRRM 4500 V IFAVM 1120 A (TC=85 °C) IFSM VT0 23000 A 3570A (TC=55°C) 1,78 V rT 0,968 mΩ RthJC 10 K/kW Clamping Force 27 … 45 kN Max. Diameter 100 mm Contact Diameter 62,8 mm Height 26 mm For type designation please refer to actual short form catalog http://www.ifbip.com/catalog Merkmale Features  Volle Sperrfähigkeit 50/60Hz über einen weiten Temperaturbereich Hohe DC Sperrstabilität   Full blocking capability 50/60Hz over a wide temperature range High DC blocking stability Hohe Stoßstrombelastbarkeit Hoher Gehäusebruchstrom Sanftes Ausschaltverhalten bei hohen Stromsteilheiten    High surge current capability High case non-rupture current Soft turn-off behavior at high turn-off di/dt     Typische Anwendungen Typical Applications         Mittelspannungsumrichter Freilaufdiode für IGCT - Applikationen Freilaufdiode für IGBT - Applikationen Pulsed Power - Applikationen content of customer DMX code serial number SP material number datecode (production day) datecode (production year) datecode (production month) vT class (optional) QR class (optional) Date of Publication: 2015-04-01 DMX code digit 1..7 8..16 17..18 19..20 21..22 23..26 27..30 Medium voltage converters Freewheeling Diode for IGCT - applications Freewheeling Diode for IGBT - applications Pulsed power applications DMX code digit quantity 7 9 2 2 2 4 4 Revision: 8.2 1 2 www.ifbip.com support@infineon-bip.com Seite/page 1/11 Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode Elektrische Eigenschaften / Electrical properties Höchstzulässige Werte / Maximum rated values Periodische Rückwärts-Spitzensperrspannung Elektrische Eigenschaften repetitive peak reverse voltage Tvj = 0°C... Tvj max VRRM 4500 V Durchlaßstrom-Grenzeffektivwert maximum RMS on-state current Tc = 85°C IFRMSM 1760 A Dauergrenzstrom average on-state current TC = 85°C, f=50Hz TC = 70°C, f=50Hz TC = 55°C, f=50Hz IFAVM 1120 A 1300 A 1460 A Stoßstrom-Grenzwert surge current Tvj = 25 °C, tP = 10 ms Tvj = Tvj max, tP = 10 ms IFSM Grenzlastintegral I²t-value Tvj = 25 °C, tP = 10 ms Tvj = Tvj max, tP = 10 ms I²t Max. Ausschaltverluste max. turn-off losses Tvj = Tvjmax IFM = 2500A, VCL = 2800V clamp circuit LS ≤ 0,25µH RCL = 68, CCL = 3µF DCL = 34DSH65 PRQ failure rate  < 100 VR(D) Durchlaßspannung on-state voltage Tvj = Tvj max , iF = 2500A Schleusenspannung threshold voltage Ersatzwiderstand slope resistance Charakteristische Werte / Characteristic values Gleichsperrspannung continuous direct reverse voltage Durchlaßkennlinie on-state characteristic 200A  iF  3000A v F  A  B i F  C Ln ( i F  1)  D 23000 A 2645 10³ A²s 4 MW estimate value 2800 V vF typ. max. 3,85 V 4,20 V Tvj = Tvj max V(TO) typ. max. 1,63 V 1,78 V Tvj = Tvj max rT typ. 0,888 mΩ max. 0,968 mΩ Tvj = Tvj max typ. iF max. A 0,55 B -0,0000327 C -0,0692 D 0,0784 A 0,599 B -0,0000369 C -0,0755 D 0,0853 Spitzenwert der Durchlassverzögerungsspannung peak value of forward recovery voltage Tvj = Tvjmax, diF/dt = 5000A/µs IFM = 4000A VFRM Sperrstrom reverse current Tvj = Tvj max, vR = VRRM iR max. 100 mA Sperrverzögerungsladung recovered charge Tvj = Tvjmax Qr max. 3,5 mAs Rückstromspitze peak reverse recovery current -di/dt = 1000A/µs IRM max. clamp circuit LS ≤ 0,25µH, RCL = 68Ω, CCL = 3µF, WRQ max. FRRS typ. Ausschaltverlust Energie turn-off energy Abklingsanftheit reverse recovery softness factor Date of Publication: 2015-04-01 350 V IFM = 2500A, VCL = 2800V, 1500 A 7 Ws DCL = 34DSH65, Tvj = Tvjmax 1,6 IFM = 2500A, VR = 2800 V, -dirr/dt(i=0) prepared by: TM approved by: JP typ. date of publication: revision: Revision: 8.2 rf = 200ns 2015-04-01 8.2 Seite/page 2/11 Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode Thermische Eigenschaften / Thermal properties Innerer Wärmewiderstand thermal resistance, junction to case / cooling surface ThermischeKühlfläche Eigenschaften beidseitig / two-sided, θ = 180°sin beidseitig / two-sided, DC Anode / anode, DC Mechanische Eigenschaften Kathode / cathode, DC Übergangs-Wärmewiderstand thermal resistance, case to heatsink Kühlfläche / cooling surface beidseitig / two-sided einseitig / single-sided RthJC max. max. max. max. RthCH max. max. Höchstzulässige Sperrschichttemperatur maximum junction temperature Tvj max Betriebstemperatur operating temperature Tc op Lagertemperatur storage temperature Tstg 11,1 10,0 17,4 23,6 K/kW K/kW K/kW K/kW 3,0 K/kW 6,0 K/kW 140 °C 0...+140 °C -40...+150 °C Mechanische Eigenschaften / Mechanical properties Gehäuse, siehe Anlage case, see annex Seite 3 page 3 Si-Element mit Druckkontakt Si-pellet with pressure contact Anpresskraft clamping force F Gewicht weight G 27...45 kN typ. 850 g Kriechstrecke creepage distance 30 mm Luftstrecke air distance 17 mm Feuchteklasse humidity classification DIN 40040 Schwingfestigkeit vibration resistance f = 50 Hz Date of Publication: 2015-04-01 Revision: 8.2 C 50 m/s² Seite/page 3/11 Technische Information / technical information Schnelle beschaltungslose Diode Fast Hard Drive Diode D1031SH Maßbild 1: Anode/Anode 1 2 2: Kathode/Cathode Date of Publication: 2015-04-01 Revision: 8.2 Seite/page 4/11 Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode R,t – Werte R R,T-Werte beidseitig two-sided anodenseitig anode-sided kathodenseitig cathode-sided Analytische Elemente des transienten Wärmewiderstandes Z Analytical elements of transient thermal impedance Z thJC Pos. n 1 2 3 4 5 Rthn [K/kW] 3,54 3,73 1,55 0,93 0,25 τn [s] 0,9 0,118 0,0282 0,00422 0,00134 Rthn [K/kW] 10,6 0,39 4,62 1,16 0,63 τn [s] 4,89 0,253 0,0883 0,00932 0,00185 Rthn [K/kW] 16,87 0,24 4,26 1,3 0,93 τn [s] 4,52 0,745 0,113 0,0214 0,00359 Z thJC  Analytische Funktion / Analytical function: thJC 6 n max  7 R thn 1  e -t n n=1 25 cl 20 al ZthJC [K/kW] 15 bl 10 5 0 0,001 0,01 0,1 1 10 100 t [s] Transienter innerer Wärmewiderstand für DC / Transient thermal impedance Z for DC thJC = f(t) a : Anodenseitige Kühlung / Anode-sided cooling b : Beidseitige Kühlung / Two-sided cooling c : Kathodenseitige Kühlung / Cathode-sided cooling Date of Publication: 2015-04-01 Revision: 8.2 Seite/page 5/11 Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode 3500 Diagramme Diagramme Durchlasskennlinie 3000 2500 max. typ. iF [A] 2000 1500 1000 500 0 0 1 2 3 4 5 vF [V] Grenzdurchlaßkennlinie / Limiting on-state characteristic iF = f(vF) Tvj = Tvj max Date of Publication: 2015-04-01 Revision: 8.2 Seite/page 6/11 Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode 4000 Tc beidseitig IFM=2500A 3500 3000 2500 Qr [µAs] IFM=1000A 2000 IFM=500A 1500 1000 IFM=250A 500 0 0 200 400 600 800 -di/dt [A/µs] 1000 1200 1400 Sperrverzögerungsladung / Recovered charge Qr = f(-di/dt) Tvj=Tvjmax, clamp circuit LS ≤ 0,25µH,RCL = 68Ω CCL = 3µF, DCL = 34DSH65 Date of Publication: 2015-04-01 Revision: 8.2 Seite/page 7/11 Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode 1800 1600 IFM=2500A 1400 IFM=1000A 1200 IFM=500A IRM [A] 1000 800 IFM=250A 600 400 200 0 0 200 400 600 800 -di/dt [A/µs] 1000 1200 1400 Rückstromspitze / peak reverse recovery current I RM = f(-di/dt) Tvj=Tvjmax, clamp circuit LS ≤ 0,25µH,RCL = 68Ω CCL = 3µF, DCL = 34DSH65 Date of Publication: 2015-04-01 Revision: 8.2 Seite/page 8/11 Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode 8 IFM=2500A 7 6 5 WRQ [Ws] IFM=1000A 4 IFM=500A 3 2 IFM=250A 1 0 0 200 400 600 800 -di/dt [A/µs] 1000 1200 1400 Ausschaltverlust Energie / turn-off energy WRQ = f(-di/dt) Tvj=Tvjmax, clamp circuit LS ≤ 0,25µH,RCL = 68Ω CCL = 3µF, DCL = 34DSH65 Date of Publication: 2015-04-01 Revision: 8.2 Seite/page 9/11 Technische Information / technical information Schnelle beschaltungslose Diode D1031SH Fast Hard Drive Diode 400 350 typ. 300 VFRM [V] 250 200 150 100 50 0 0 1000 2000 3000 diF/dt [A/µs] 4000 5000 6000 Spitzenwert-Durchlassverzögerungsspannung / peak value forward recovery voltage VFRM = f(diF/dt) Tvj=Tvjmax, IFM = 4000A Date of Publication: 2015-04-01 Revision: 8.2 Seite/page 10/11 Technische Information / technical information Schnelle beschaltungslose Diode Fast Hard Drive Diode D1031SH Nutzungsbedingungen Die in diesem Produktdatenblatt enthaltenen Daten sind ausschließlich für technisch geschultes Fachpersonal bestimmt. Die Beurteilung der Geeignetheit dieses Produktes für die von Ihnen anvisierte Anwendung sowie die Beurteilung der Vollständigkeit der bereitgestellten Produktdaten für diese Anwendung obliegt Ihnen bzw. Ihren technischen Abteilungen. In diesem Produktdatenblatt werden diejenigen Merkmale beschrieben, für die wir eine liefervertragliche Gewährleistung übernehmen. Eine solche Gewährleistung richtet sich ausschließlich nach Maßgabe der im jeweiligen Liefervertrag enthaltenen Bestimmungen. Garantien jeglicher Art werden für das Produkt und dessen Eigenschaften keinesfalls übernommen. Sollten Sie von uns Produktinformationen benötigen, die über den Inhalt dieses Produktdatenblatts hinausgehen und insbesondere eine spezifische Verwendung und den Einsatz dieses Produktes betreffen, setzen Sie sich bitte mit dem für Sie zuständigen Vertriebsbüro in Verbindung (siehe www.infineon.com). Für Interessenten halten wir Application Notes bereit. Aufgrund der technischen Anforderungen könnte unser Produkt gesundheitsgefährdende Substanzen enthalten. Bei Rückfragen zu den in diesem Produkt jeweils enthaltenen Substanzen setzen Sie sich bitte ebenfalls mit dem für Sie zuständigen Vertriebsbüro in Verbindung. Sollten Sie beabsichtigen, das Produkt in Anwendungen der Luftfahrt, in gesundheits- oder lebensgefährdenden oder lebenserhaltenden Anwendungsbereichen einzusetzen, bitten wir um Mitteilung. Wir weisen darauf hin, dass wir für diese Fälle - die gemeinsame Durchführung eines Risiko- und Qualitätsassessments; - den Abschluss von speziellen Qualitätssicherungsvereinbarungen; - die gemeinsame Einführung von Maßnahmen zu einer laufenden Produktbeobachtung dringend empfehlen und gegebenenfalls die Belieferung von der Umsetzung solcher Maßnahmen abhängig machen. Soweit erforderlich, bitten wir Sie, entsprechende Hinweise an Ihre Kunden zu geben. Inhaltliche Änderungen dieses Produktdatenblatts bleiben vorbehalten. Terms & Conditions of usage The data contained in this product data sheet is exclusively intended for technically trained staff. You and your technical departments will have to evaluate the suitability of the product for the intended application and the completeness of the product data with respect to such application. This product data sheet is describing the characteristics of this product for which a warranty is granted. Any such warranty is granted exclusively pursuant the terms and conditions of the supply agreement. There will be no guarantee of any kind for the product and its characteristics. Should you require product information in excess of the data given in this product data sheet or which concerns the specific application of our product, please contact the sales office, which is responsible for you (see www.infineon.com). For those that are specifically interested we may provide application notes. Due to technical requirements our product may contain dangerous substances. For information on the types in question please contact the sales office, which is responsible for you. Should you intend to use the Product in aviation applications, in health or live endangering or life support applications, please notify. Please note, that for any such applications we urgently recommend - to perform joint Risk and Quality Assessments; - the conclusion of Quality Agreements; - to establish joint measures of an ongoing product survey, and that we may make delivery depended on the realization of any such measures. If and to the extent necessary, please forward equivalent notices to your customers. Changes of this product data sheet are reserved. Date of Publication: 2015-04-01 Revision: 8.2 Seite/page 11/11
