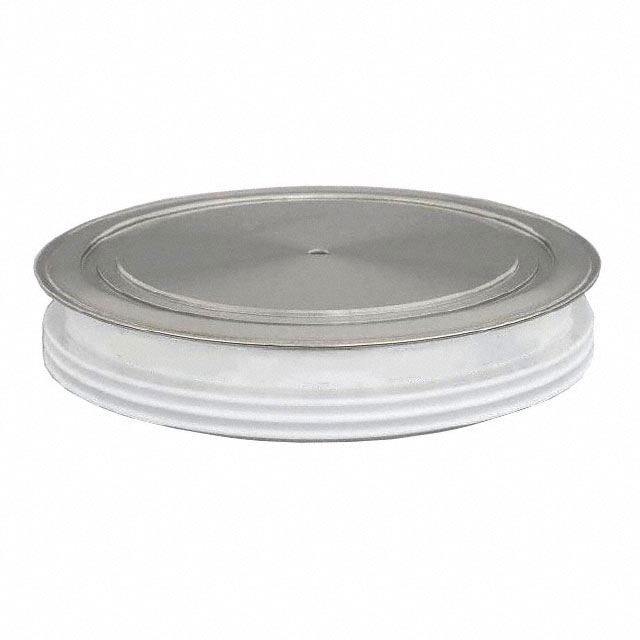

D1600U45X122XPSA1

Technische Information / technical information Schnelle beschaltungslose Diode Fast Hard Drive Diode D1600U Key Parameters VRRM 4500 V IFAVM 1560 A (TC=65 °C) IFSM VT0 28000 A 3570A (TC=55°C) 1,8 V rT 0,994 mΩ RthJC 7,5 K/W Clamping Force 36 … 65 kN Max. Diameter 121 mm Contact Diameter 86 mm Height 26 mm For type designation please refer to actual short form catalog http://www.ifbip.com/catalog Merkmale Features  Volle Sperrfähigkeit 50/60Hz über einen weiten Temperaturbereich Hohe DC Sperrstabilität   Full blocking capability 50/60Hz over a wide temperature range High DC blocking stability Hohe Stoßstrombelastbarkeit Hoher Gehäusebruchstrom Sanftes Ausschaltverhalten bei hohen Stromsteilheiten    High surge current capability High case non-rupture current Soft turn-off behavior at high turn-off di/dt     Typische Anwendungen Typical Applications         Mittelspannungsumrichter Freilaufdiode für IGCT - Applikationen Freilaufdiode für IGBT - Applikationen Pulsed Power - Applikationen content of customer DMX code serial number SP material number datecode (production day) datecode (production year) datecode (production month) vT class (optional) QR class (optional) Date of Publication: 2017-03-27 DMX code digit 1..7 8..16 17..18 19..20 21..22 23..26 27..30 Medium voltage converters Freewheeling Diode for IGCT - applications Freewheeling Diode for IGBT - applications Pulsed power applications DMX code digit quantity 7 9 2 2 2 4 4 Revision: 1.1 1 2 www.ifbip.com support@infineon-bip.com Seite/page: 1/8 Technische Information / technical information Schnelle beschaltungslose Diode Fast Hard Drive Diode D1600U Elektrische Eigenschaften / Electrical properties Höchstzulässige Werte / Maximum rated values Periodische Rückwärts-Spitzensperrspannung Elektrische Eigenschaften repetitive peak reverse voltage Tvj = 0°C... Tvj max VRRM 4500 V Durchlaßstrom-Grenzeffektivwert maximum RMS on-state current Tc = 65°C IFRMSM 2450 A Dauergrenzstrom average on-state current TC = 65°C, f=50Hz TC = 55°C, f=50Hz IFAVM 1560 A 1680 A Stoßstrom-Grenzwert surge current Tvj = 25 °C, tP = 10 ms Tvj = Tvj max, tP = 10 ms IFSM A 28000 A Grenzlastintegral I²t-value Tvj = 25 °C, tP = 10 ms Tvj = Tvj max, tP = 10 ms I²t Max. Ausschaltverluste max. turn-off losses Tvj = Tvjmax IFM=4500A, -di/dt=5000A/us, VDC=3000V, Ls
