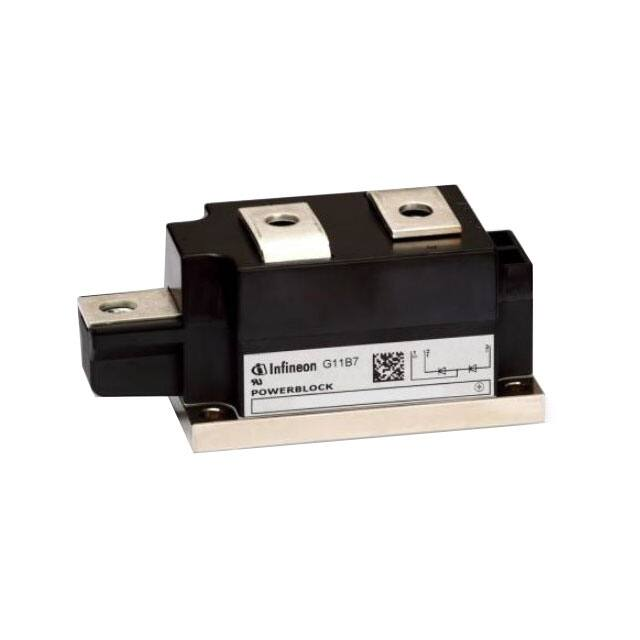

Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K Key Parameters VDRM / VRRM 2200 V ITAVM 360 A (TC=100 °C) ITSM 13000 A VT0 0,75 V rT 0,4 mΩ RthJC 0,118 K/W Base plate 50 mm For type designation please refer to actual short form catalog http://www.ifbip.com/catalog Merkmale Features  Druckkontakt-Technologie für hohe Zuverlässigkeit  Pressure contact technology for high reliability  Advanced Medium Power Technology (AMPT)  Advanced Medium Power Technology (AMPT)  Industrie-Standard-Gehäuse  Elektrisch isolierte Bodenplatte   Industrial standard package Electrically insulated base plate Typische Anwendungen Typical Applications         Gleichrichter für Antriebsapplikationen Kurzschließer-Applikationen Gleichrichter für UPS Batterieladegleichrichter Rectifier for drives applications Crowbar applications Rectifiers for UBS Battery chargers 1 content of customer DMX code serial number SAP material number Internal production order number datecode (production year) datecode (production week) Date of Publication 2014-02-14 DMX code digit 1..5 6..12 13..20 21..22 23..24 DMX code digit quantity 5 7 8 2 2 Revision: 3.2 2 3 www.ifbip.com support@infineon-bip.com Seite/page 1/9 Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K DD360N22K Elektrische Eigenschaften / Electrical properties Kenndaten Höchstzulässige Werte / Maximum rated values Periodische Spitzensperrspannung repetitive peak reverse voltages Elektrische Eigenschaften T Thermische Eigenschaften Stoßspitzensperrspannung non-repetitive peak reverse voltage = -40°C... Tvj max VRRM 2200 V Tvj = +25°C... Tvj max VRSM 2300 V IFRMSM 565 A 360 A vj Durchlaßstrom-Grenzeffektivwert maximum RMS on-state current Dauergrenzstrom average on-state current TC = 100°C IFAVM Stoßstrom-Grenzwert surge current Tvj = 25 °C, tP = 10 ms Tvj = Tvj max, tP = 10 ms IFSM Grenzlastintegral I²t-value Tvj = 25 °C, tP = 10 ms Tvj = Tvj max, tP = 10 ms I²t Charakteristische Werte / Characteristic values Durchlaßspannung on-state voltage Tvj = Tvj max , iF = 1500 A vF max. 1,4 V Schleusenspannung threshold voltage Tvj = Tvj max V(TO) max. 0,75 V Ersatzwiderstand slope resistance Tvj = Tvj max rT max. 0,4 mΩ Sperrstrom reverse current Tvj = Tvj max , vR = VRRM iR max. 25 mA Isolations-Prüfspannung insulation test voltage RMS, f = 50 Hz, t = 1 sec RMS, f = 50 Hz, t = 1 min Thermische Eigenschaften / Thermal properties Innerer Wärmewiderstand thermal resistance, junction to case Übergangs-Wärmewiderstand thermal resistance, case to heatsink 13.000 A 11.000 A 845.000 A²s 605.000 A²s VISOL 3,6 kV 3,0 kV pro Modul / per Module, Θ = 180° sin RthJC pro Zweig / per arm, Θ = 180° sin pro Modul / per Module, DC pro Zweig / per arm, DC max. max. max. max. pro Modul / per Module pro Zweig / per arm max. max. RthCH 0,063 0,125 0,059 0,1180 K/W K/W K/W K/W 0,02 K/W 0,04 K/W 150 °C Höchstzulässige Sperrschichttemperatur maximum junction temperature Tvj max Betriebstemperatur operating temperature Tc op - 40...+150 °C Lagertemperatur storage temperature Tstg - 40...+150 °C prepared by: C. Drilling date of publication: approved by: M. Leifeld revision: Date of Publication 2014-02-14 10.02.14 3.2 Revision: 3.2 Seite/page 2/9 Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K Mechanische Eigenschaften / Mechanical properties Gehäuse, siehe Anlage case, see annex Seite 4 page 4 Mechanische Eigenschaften Si-Element mit Druckkontakt Si-pellet with pressure contact Innere Isolation internal insulation Basisisolierung (Schutzklasse 1, EN 61140) AlN Anzugsdrehmoment für mechanische Anschlüsse mounting torque Toleranz ±15% M1 6 Nm Anzugsdrehmoment für elektrische Anschlüsse terminal connection torque Toleranz ±10% M2 12 Nm Basic insulation (class 1, IEC 61140) Gewicht weight G typ. 780 g Kriechstrecke creepage distance Schwingfestigkeit vibration resistance 17 mm f = 50 Hz file-No. Date of Publication 2014-02-14 Revision: 3.2 50 m/s² E 83335 Seite/page 3/9 Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K Maßbild 1 2 3 DD Date of Publication 2014-02-14 Revision: 3.2 Seite/page 4/9 Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K R,T – Werte R,Tau-Glieder des Elements Analytische Elemente des transienten Wärmewiderstandes Z thJC für DC Analytical elements of transient thermal impedance Z thJC for DC Pos. n 1 2 3 4 5 Rthn [K/W] 0,0417 0,0375 0,027 0,0098 0,002 τn [s] 5,4 0,9 0,12 0,006 0,0009 Analytische Funktion / Analytical function: Z thJC  6 n max R 7 –t thn 1 -e n n=1 Transienter Wärmewiderstand 0,14 0,12 Z thJC [°K/W] 0,10 0,08 0,06 0,04 0,02 0,00 0,001 0,01 0,1 t [s] 1 10 100 Transienter innerer Wärmewiderstand je Zweig / Transient thermal impedance per arm Z thJC = f(t) Parameter: Stromflußwinkel Θ / Current conduction angle Θ Date of Publication 2014-02-14 Revision: 3.2 Seite/page 5/9 Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K 600 R,Tau_Glieder des Kühlers Diagramme 500 Diagramme DC PFAV [W] 180 ° sin Durchgangsverluste 180 ° rec 120 ° rec 400 Θ = 60 ° rec 300 200 100 0 0 100 200 300 IFAV [A] 400 500 600 Durchlassverlustleistung je Zweig / On-state power loss per arm PFAV = f(IFAV) Parameter: Stromflußwinkel / Current conduction angle Θ Gehäusetemperatur 160 140 120 T C [°C] 100 80 60 180 ° sin 40 Θ = 60 ° rec 120 ° rec 180 ° rec DC 20 0 100 200 300 IFAVM [A] 400 500 600 Höchstzulässige Gehäusetemperatur / Maximum allowable case temperature T C = f(IFAVM) Strombelastung je Zweig / Current load per arm Berechungsgrundlage PTAV (Schaltverluste gesondert berücksichtigen) Calculation base PTAV (switching losses should be considered separately) Parameter: Stromflußwinkel Θ / Current conduction angle Θ Date of Publication 2014-02-14 Revision: 3.2 Seite/page 6/9 Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K 1600 P tot [W] 0,020 R thCA [°K/W] R-Last Maximaler Strom bei B2 und B6 0,040 1200 ID + 0,030 1400 B2 ~ L-Last 0,050 - 0,060 1000 0,080 0,100 800 0,120 0,150 600 0,200 400 0,300 0,400 200 0,600 0,600 0 0 20 0,6 40 60 T A [°C] 0,40 80 100 140 0 120 200 400 ID [A] 600 800 Höchstzulässiger Ausgangsstrom / Maximum rated output current I D B2- Zweipuls-Brückenschaltung / Two-pulse bridge circuit Gesamtverlustleistung der Schaltung / Total power dissipation at circuit P tot Parameter: Wärmewiderstand zwischen den Gehäusen und Umgebung / Thermal resistance cases to ambient RthCA 0,020 P tot [W] 0,030 R thCA [°K/W] B6 ID + 0,040 2000 3~ 0,050 0,060 1500 0,080 0,100 1000 0,120 0,150 0,200 500 0,300 0,400 0,600 0 0 20 40 60 0,60 80 T A [°C] 100 120 140 0 200 400 600 ID [A] 800 1000 Höchstzulässiger Ausgangsstrom / Maximum rated output current I D B6- Sechspuls-Brückenschaltung / Six-pulse bridge circuit Gesamtverlustleistung der Schaltung / Total power dissipation at circuit Ptot Parameter: Wärmewiderstand zwischen den Gehäusen und Umgebung / Thermal resistance cases to ambient R thCA Date of Publication 2014-02-14 Revision: 3.2 Seite/page 7/9 Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K Sperrverzögerungsladung Grenzstrom Sperrverzögerungsladung / Recovered charge Qr = f(-di/dt) Tvj = Tvjmax, vR ≤ 0,5 VRRM, vRM = 0,8 VRRM Parameter: Durchlaßstrom / On-state current iFM 8.000 a IF(OV)M [A] 7.000 T A = 35 °C 6.000 5.000 b 4.000 T A = 45 °C 3.000 2.000 1.000 0 0,01 0,1 1 t [s] Grenzstrom je Zweig / Maximum overload on-state current per arm IF(OV)M = f(t), vRM = 0,8 VRRM a: Leerlauf / No-load conditions b: Vorlaststrom je Zweig / Pre-load current per arm IFAV(vor) = IFAVM Ta = 35°C, verstärkte Luftkühlung / Forced air cooling Kühlkörper / Heatsink type: KM17 (Papst 4650) Ta = 45°C, natürliche Luftkühlung / Natural air cooling Date of Publication 2014-02-14 Revision: 3.2 Kühlkörper / Heatsink type: KM17 (60W) Seite/page 8/9 Technische Daten / technical information Netz-Dioden-Modul Rectifier Diode Module DD360N22K Nutzungsbedingungen Die in diesem Produktdatenblatt enthaltenen Daten sind ausschließlich für technisch geschultes Fachpersonal bestimmt. Die Beurteilung der Eignung dieses Produktes für Ihre Anwendung sowie die Beurteilung der Vollständigkeit der bereitgestellten Produktdaten für diese Anwendung obliegt Ihnen bzw. Ihren technischen Abteilungen. In diesem Produktdatenblatt werden diejenigen Merkmale beschrieben, für die wir eine liefervertragliche Gewährleistung übernehmen. Eine solche Gewährleistung richtet sich ausschließlich nach Maßgabe der im jeweiligen Liefervertrag enthaltenen Bestimmungen. Garantien jeglicher Art werden für das Produkt und dessen Eigenschaften keinesfalls übernommen. Sollten Sie von uns Produktinformationen benötigen, die über den Inhalt dieses Produktdatenblatts hinausgehen und insbesondere eine spezifische Verwendung und den Einsatz dieses Produktes betreffen, setzen Sie sich bitte mit dem für Sie zuständigen Vertriebsbüro in Verbindung. Für Interessenten halten wir Application Notes bereit. Aufgrund der technischen Anforderungen könnte unser Produkt gesundheitsgefährdende Substanzen enthalten. Bei Rückfragen zu den in diesem Produkt jeweils enthaltenen Substanzen setzen Sie sich bitte ebenfalls mit dem für Sie zuständigen Vertriebsbüro in Verbindung. Sollten Sie beabsichtigen, das Produkt in gesundheits- oder lebensgefährdenden oder lebenserhaltenden Anwendungsbereichen einzusetzen, bitten wir um Mitteilung. Wir weisen darauf hin, dass wir für diese Fälle - die gemeinsame Durchführung eines Risiko- und Qualitätsassessments; - den Abschluss von speziellen Qualitätssicherungsvereinbarungen; - die gemeinsame Einführung von Maßnahmen einer laufenden Produktbeobachtung dringend empfehlen und gegebenenfalls die Belieferung von der Umsetzung solcher Maßnahmen abhängig machen. Soweit erforderlich, bitten wir Sie, entsprechende Hinweise an Ihre Kunden zu geben. Inhaltliche Änderungen dieses Produktdatenblatts bleiben vorbehalten. Terms & Conditions of usage The product data contained in this product data sheet is exclusively intended for technically trained staff. You and your technical departments will have to evaluate the suitability of the product for the intended application and the completeness of the product data with respect to such application. This product data sheet is describing the specifications of this product for which a warranty is granted. Any such warranty is granted exclusively pursuant the terms and conditions of the supply agreement. There will be no guarantee of any kind for the product and its specifications. Should you require product information in excess of the data given in this product data sheet or which concerns the specific application of our product, please contact the sales office, which is responsible for you. For those that are specifically interested we may provide application notes. Due to technical requirements our product may contain dangerous substances. For information on the types in question please contact the sales office, which is responsible for you. Should you intend to use the Product in health or live endangering or life support applications, please notify. Please note, that for any such applications we urgently recommend - to perform joint Risk and Quality Assessments; the conclusion of Quality Agreements; to establish joint measures of an ongoing product survey, and that we may make delivery depended on the realization of any such measures. If and to the extent necessary, please forward equivalent notices to your customers. Changes of this product data sheet are reserved. Date of Publication 2014-02-14 Revision: 3.2 Seite/page 9/9
