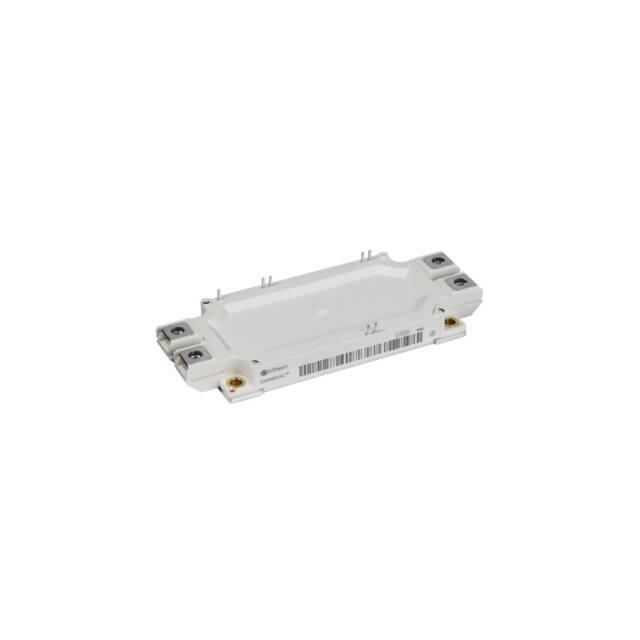

FF300R07ME4BOSA1

FF300R07ME4 EconoDUAL™3ModulmitTrench/FeldstoppIGBT4undEmitterControlledDiodeundNTC EconoDUAL™3modulewithTrench/FieldstopIGBT4andEmitterControlleddiodeandNTC VCES = 650V IC nom = 300A / ICRM = 600A PotentielleAnwendungen • Hybrid-Nutzfahrzeuge • Motorantriebe • SolarAnwendungen • USV-Systeme PotentialApplications • CommercialAgricultureVehicles • Motordrives • Solarapplications • UPSsystems ElektrischeEigenschaften • ErhöhteSperrspannungsfestigkeitauf650V • ErhöhteZwischenkreisspannung • HoheKurzschlussrobustheit • NiedrigeSchaltverluste • NiedrigesVCEsat • Tvjop=150°C • TrenchIGBT4 ElectricalFeatures • Increasedblockingvoltagecapabilityupto650V • IncreasedDC-linkvoltage • Highshort-circuitcapability • Lowswitchinglosses • LowVCEsat • Tvjop=150°C • TrenchIGBT4 MechanischeEigenschaften • IntegrierterNTCTemperaturSensor • IsolierteBodenplatte • Kupferbodenplatte • Standardgehäuse MechanicalFeatures • IntegratedNTCtemperaturesensor • Isolatedbaseplate • Copperbaseplate • Standardhousing ModuleLabelCode BarcodeCode128 DMX-Code Datasheet www.infineon.com ContentoftheCode Digit ModuleSerialNumber ModuleMaterialNumber ProductionOrderNumber Datecode(ProductionYear) Datecode(ProductionWeek) 1-5 6-11 12-19 20-21 22-23 PleasereadtheImportantNoticeandWarningsattheendofthisdocument V3.0 2019-08-27 FF300R07ME4 IGBT,Wechselrichter/IGBT,Inverter HöchstzulässigeWerte/MaximumRatedValues Kollektor-Emitter-Sperrspannung Collector-emittervoltage Tvj = 25°C VCES  650  V Kollektor-Dauergleichstrom ContinuousDCcollectorcurrent TC = 80°C, Tvj max = 175°C ICDC  300  A PeriodischerKollektor-Spitzenstrom Repetitivepeakcollectorcurrent tP = 1 ms ICRM  600  A VGES  +/-20  V Gate-Emitter-Spitzenspannung Gate-emitterpeakvoltage CharakteristischeWerte/CharacteristicValues min. typ. max. 1,55 1,70 1,75 1,95 V V V 5,80 6,40 V Kollektor-Emitter-Sättigungsspannung Collector-emittersaturationvoltage IC = 300 A VGE = 15 V Gate-Schwellenspannung Gatethresholdvoltage IC = 4,80 mA, VCE = VGE, Tvj = 25°C Gateladung Gatecharge VGE = -15 / 15 V QG 3,30 µC InternerGatewiderstand Internalgateresistor Tvj = 25°C RGint 0,67 Ω Eingangskapazität Inputcapacitance f = 1000 kHz, Tvj = 25°C, VCE = 25 V, VGE = 0 V Cies 18,5 nF Rückwirkungskapazität Reversetransfercapacitance f = 1000 kHz, Tvj = 25°C, VCE = 25 V, VGE = 0 V Cres 0,57 nF Kollektor-Emitter-Reststrom Collector-emittercut-offcurrent VCE = 650 V, VGE = 0 V, Tvj = 25°C ICES 1,0 mA Gate-Emitter-Reststrom Gate-emitterleakagecurrent VCE = 0 V, VGE = 20 V, Tvj = 25°C IGES 100 nA Tvj = 25°C Tvj = 125°C Tvj = 150°C VCE sat VGEth Einschaltverzögerungszeit,induktiveLast Turn-ondelaytime,inductiveload IC = 300 A, VCE = 300 V VGE = -15 / 15 V RGon = 2,2 Ω Tvj = 25°C Tvj = 125°C Tvj = 150°C Anstiegszeit,induktiveLast Risetime,inductiveload IC = 300 A, VCE = 300 V VGE = -15 / 15 V RGon = 2,2 Ω Tvj = 25°C Tvj = 125°C Tvj = 150°C Abschaltverzögerungszeit,induktiveLast Turn-offdelaytime,inductiveload IC = 300 A, VCE = 300 V VGE = -15 / 15 V RGoff = 2,2 Ω Tvj = 25°C Tvj = 125°C Tvj = 150°C Fallzeit,induktiveLast Falltime,inductiveload IC = 300 A, VCE = 300 V VGE = -15 / 15 V RGoff = 2,2 Ω Tvj = 25°C Tvj = 125°C Tvj = 150°C EinschaltverlustenergieproPuls Turn-onenergylossperpulse IC = 300 A, VCE = 300 V, Lσ = 30 nH di/dt = 4500 A/µs (Tvj = 150°C) VGE = -15 / 15 V, RGon = 2,2 Ω Tvj = 25°C Tvj = 125°C Tvj = 150°C AbschaltverlustenergieproPuls Turn-offenergylossperpulse IC = 300 A, VCE = 300 V, Lσ = 30 nH du/dt = 3000 V/µs (Tvj = 150°C) VGE = -15 / 15 V, RGoff = 2,2 Ω Kurzschlußverhalten SCdata VGE ≤ 15 V, VCC = 360 V VCEmax = VCES -LsCE ·di/dt Wärmewiderstand,ChipbisGehäuse Thermalresistance,junctiontocase proIGBT/perIGBT 0,068 0,069 0,072 µs µs µs 0,06 0,065 0,066 µs µs µs 0,38 0,41 0,42 µs µs µs 0,074 0,097 0,105 µs µs µs Eon 1,80 2,80 3,25 mJ mJ mJ Tvj = 25°C Tvj = 125°C Tvj = 150°C Eoff 14,0 18,0 19,0 mJ mJ mJ tP ≤ 10 µs, Tvj = 150°C ISC 1400 A td on tr td off tf RthJC Wärmewiderstand,GehäusebisKühlkörper proIGBT/perIGBT Thermalresistance,casetoheatsink λPaste=1W/(m·K)/λgrease=1W/(m·K) RthCH TemperaturimSchaltbetrieb Temperatureunderswitchingconditions Tvj op Datasheet 5,10 2 0,138 K/W 0,0410 -40 K/W 150 °C V3.0 2019-08-27 FF300R07ME4 Diode,Wechselrichter/Diode,Inverter HöchstzulässigeWerte/MaximumRatedValues PeriodischeSpitzensperrspannung Repetitivepeakreversevoltage Tvj = 25°C Dauergleichstrom ContinuousDCforwardcurrent PeriodischerSpitzenstrom Repetitivepeakforwardcurrent tP = 1 ms Grenzlastintegral I²t-value VR = 0 V, tP = 10 ms, Tvj = 125°C VR = 0 V, tP = 10 ms, Tvj = 150°C VRRM  650  V IF  300  A IFRM  600  A I²t  8800 7850  CharakteristischeWerte/CharacteristicValues min. A²s A²s typ. max. 1,95 VF 1,55 1,50 1,45 IF = 300 A, - diF/dt = 4500 A/µs (Tvj=150°C) Tvj = 25°C VR = 300 V Tvj = 125°C VGE = -15 V Tvj = 150°C IRM 150 210 225 A A A Sperrverzögerungsladung Recoveredcharge IF = 300 A, - diF/dt = 4500 A/µs (Tvj=150°C) Tvj = 25°C VR = 300 V Tvj = 125°C VGE = -15 V Tvj = 150°C Qr 18,5 22,0 25,5 µC µC µC AbschaltenergieproPuls Reverserecoveryenergy IF = 300 A, - diF/dt = 4500 A/µs (Tvj=150°C) Tvj = 25°C VR = 300 V Tvj = 125°C VGE = -15 V Tvj = 150°C Erec 4,05 6,45 7,45 mJ mJ mJ proDiode/perdiode RthJC Durchlassspannung Forwardvoltage IF = 300 A, VGE = 0 V IF = 300 A, VGE = 0 V IF = 300 A, VGE = 0 V Tvj = 25°C Tvj = 125°C Tvj = 150°C Rückstromspitze Peakreverserecoverycurrent Wärmewiderstand,ChipbisGehäuse Thermalresistance,junctiontocase Wärmewiderstand,GehäusebisKühlkörper proDiode/perdiode Thermalresistance,casetoheatsink λPaste=1W/(m·K)/λgrease=1W/(m·K) RthCH TemperaturimSchaltbetrieb Temperatureunderswitchingconditions Tvj op V V V 0,215 K/W 0,0410 -40 K/W 150 °C NTC-Widerstand/NTC-Thermistor CharakteristischeWerte/CharacteristicValues min. typ. max. Nennwiderstand Ratedresistance TNTC = 25°C AbweichungvonR100 DeviationofR100 TNTC = 100°C, R100 = 493 Ω Verlustleistung Powerdissipation TNTC = 25°C B-Wert B-value R2 = R25 exp [B25/50(1/T2 - 1/(298,15 K))] B25/50 3375 K B-Wert B-value R2 = R25 exp [B25/80(1/T2 - 1/(298,15 K))] B25/80 3411 K B-Wert B-value R2 = R25 exp [B25/100(1/T2 - 1/(298,15 K))] B25/100 3433 K R25 ∆R/R 5,00 -5 P25 kΩ 5 % 20,0 mW AngabengemäßgültigerApplicationNote. Specificationaccordingtothevalidapplicationnote. Datasheet 3 V3.0 2019-08-27 FF300R07ME4 Modul/Module Isolations-Prüfspannung Isolationtestvoltage RMS, f = 50 Hz, t = 1 min. VISOL  2,5  kV  Cu  MaterialModulgrundplatte Materialofmodulebaseplate InnereIsolation Internalisolation Basisisolierung(Schutzklasse1,EN61140) basicinsulation(class1,IEC61140)  Al2O3  Kriechstrecke Creepagedistance Kontakt-Kühlkörper/terminaltoheatsink Kontakt-Kontakt/terminaltoterminal  14,5 13,0  mm Luftstrecke Clearance Kontakt-Kühlkörper/terminaltoheatsink Kontakt-Kontakt/terminaltoterminal  12,5 10,0  mm VergleichszahlderKriechwegbildung Comperativetrackingindex CTI  Modulstreuinduktivität Strayinductancemodule Modulleitungswiderstand,AnschlüsseChip Moduleleadresistance,terminals-chip TC=25°C,proSchalter/perswitch Lagertemperatur Storagetemperature nH RCC'+EE' 1,10 mΩ Tstg -40 125 °C 6,00 Nm 6,0 Nm M 3,00 Anzugsdrehmomentf.elektr.Anschlüsse Terminalconnectiontorque SchraubeM6-Montagegem.gültigerApplikationsschrift ScrewM6-Mountingaccordingtovalidapplicationnote M 3,0 G 4 max. 20 SchraubeM5-Montagegem.gültigerApplikationsschrift ScrewM5-Mountingaccordingtovalidapplicationnote Datasheet typ. LsCE Anzugsdrehmomentf.Modulmontage Mountingtorqueformodulmounting Gewicht Weight  > 200 min. 345 g V3.0 2019-08-27 FF300R07ME4 AusgangskennlinieIGBT,Wechselrichter(typisch) outputcharacteristicIGBT,Inverter(typical) IC=f(VCE) VGE=15V AusgangskennlinienfeldIGBT,Wechselrichter(typisch) outputcharacteristicIGBT,Inverter(typical) IC=f(VCE) Tvj=150°C 600 600 Tvj = 25°C Tvj = 125°C Tvj = 150°C 540 480 480 420 420 360 360 IC [A] IC [A] 540 300 300 240 240 180 180 120 120 60 60 0 0,0 0,4 0,8 VGE = 19V VGE = 17V VGE = 15V VGE = 13V VGE = 11V VGE = 9V 1,2 1,6 VCE [V] 2,0 2,4 0 2,8 ÜbertragungscharakteristikIGBT,Wechselrichter(typisch) transfercharacteristicIGBT,Inverter(typical) IC=f(VGE) VCE=20V 0,0 0,5 1,0 1,5 2,0 2,5 3,0 VCE [V] 3,5 4,0 4,5 5,0 SchaltverlusteIGBT,Wechselrichter(typisch) switchinglossesIGBT,Inverter(typical) Eon=f(IC),Eoff=f(IC) VGE=±15V,RGon=2.2Ω,RGoff=2.2Ω,VCE=300V 600 60 Tvj = 25°C Tvj = 125°C Tvj = 150°C 540 Eon, Tvj = 125°C Eoff, Tvj = 125°C Eon, Tvj = 150°C Eoff, Tvj = 150°C 55 50 480 45 420 40 35 E [mJ] IC [A] 360 300 30 25 240 20 180 15 120 10 60 0 5 5 Datasheet 6 7 8 9 VGE [V] 10 11 0 12 5 0 100 200 300 IC [A] 400 500 600 V3.0 2019-08-27 FF300R07ME4 SchaltverlusteIGBT,Wechselrichter(typisch) switchinglossesIGBT,Inverter(typical) Eon=f(RG),Eoff=f(RG) VGE=±15V,IC=300A,VCE=300V TransienterWärmewiderstandIGBT,Wechselrichter transientthermalimpedanceIGBT,Inverter ZthJC=f(t) 60 1 Eon, Tvj = 125°C Eoff, Tvj = 125°C Eon, Tvj = 150°C Eoff, Tvj = 150°C 55 ZthJC : IGBT 50 45 40 0,1 ZthJC [K/W] E [mJ] 35 30 25 20 0,01 15 10 i: 1 2 3 4 ri[K/W]: 0,0106 0,0281 0,0916 0,0077 τi[s]: 0,00027 0,00576 0,03717 3,96539 5 0 0 2 4 6 8 10 12 RG [Ω] 14 16 18 20 22 0,001 0,0001 0,001 0,01 0,1 1 10 t [s] SichererRückwärts-ArbeitsbereichIGBT,Wechselrichter (RBSOA) reversebiassafeoperatingareaIGBT,Inverter(RBSOA) IC=f(VCE) VGE=±15V,RGoff=2.2Ω,Tvj=150°C 700 DurchlasskennliniederDiode,Wechselrichter(typisch) forwardcharacteristicofDiode,Inverter(typical) IF=f(VF) 600 IC, Modul IC, Chip Tvj = 25°C Tvj = 125°C Tvj = 150°C 540 600 480 500 420 360 IF [A] IC [A] 400 300 300 240 180 200 120 100 60 0 0 Datasheet 100 200 300 400 VCE [V] 500 600 0 700 6 0,0 0,2 0,4 0,6 0,8 1,0 1,2 VF [V] 1,4 1,6 1,8 2,0 V3.0 2019-08-27 FF300R07ME4 SchaltverlusteDiode,Wechselrichter(typisch) switchinglossesDiode,Inverter(typical) Erec=f(IF) RGon=2.2Ω,VCE=300V SchaltverlusteDiode,Wechselrichter(typisch) switchinglossesDiode,Inverter(typical) Erec=f(RG) IF=300A,VCE=300V 10 10 Erec, Tvj = 125°C Erec, Tvj = 150°C 9 8 8 7 7 6 6 E [mJ] E [mJ] 9 5 5 4 4 3 3 2 2 1 1 0 0 60 Erec, Tvj = 125°C Erec, Tvj = 150°C 0 120 180 240 300 360 420 480 540 600 IF [A] TransienterWärmewiderstandDiode,Wechselrichter transientthermalimpedanceDiode,Inverter ZthJC=f(t) 0 2 4 6 8 10 12 RG [Ω] 14 16 18 20 22 NTC-Widerstand-Temperaturkennlinie(typisch) NTC-Thermistor-temperaturecharacteristic(typical) R=f(T) 1 100000 ZthJC : Diode Rtyp R[Ω] ZthJC [K/W] 10000 0,1 1000 i: 1 2 3 4 ri[K/W]: 0,0248 0,0567 0,125 0,0085 τi[s]: 0,00021 0,00557 0,03717 3,80109 0,01 0,0001 0,001 0,01 0,1 1 10 100 t [s] Datasheet 7 0 20 40 60 80 100 TNTC [°C] 120 140 160 V3.0 2019-08-27 FF300R07ME4 Schaltplan/Circuitdiagram Gehäuseabmessungen/Packageoutlines Infineon Datasheet 8 V3.0 2019-08-27 Trademarks Allreferencedproductorservicenamesandtrademarksarethepropertyoftheirrespectiveowners.    Edition2019-08-27 Publishedby InfineonTechnologiesAG 81726München,Germany ©2019InfineonTechnologiesAG. AllRightsReserved. Doyouhaveaquestionaboutthisdocument? Email:erratum@infineon.com   WICHTIGERHINWEIS DieindiesemDokumententhaltenenAngabenstellenkeinesfallsGarantienfürdieBeschaffenheitoderEigenschaftendesProduktes (“Beschaffenheitsgarantie“)dar.FürBeispiele,HinweiseodertypischeWerte,dieindiesemDokumententhaltensind,und/oderAngaben, diesichaufdieAnwendungdesProduktesbeziehen,istjeglicheGewährleistungundHaftungvonInfineonTechnologiesausgeschlossen, einschließlich,ohnehieraufbeschränktzusein,dieGewährdafür,dasskeingeistigesEigentumDritterverletztist. DesWeiterenstehensämtliche,indiesemDokumententhaltenenInformationen,unterdemVorbehaltderEinhaltungderindiesem DokumentfestgelegtenVerpflichtungendesKundensowieallerimHinblickaufdasProduktdesKundensowiedieNutzungdesInfineon ProduktesindenAnwendungendesKundenanwendbarengesetzlichenAnforderungen,NormenundStandardsdurchdenKunden. DieindiesemDokumententhaltenenDatensindausschließlichfürtechnischgeschultesFachpersonalbestimmt.DieBeurteilungder EignungdiesesProduktesfürdiebeabsichtigteAnwendungsowiedieBeurteilungderVollständigkeitderindiesemDokumententhaltenen ProduktdatenfürdieseAnwendungobliegtdentechnischenFachabteilungendesKunden. SolltenSievonunsweitereInformationenimZusammenhangmitdemProdukt,derTechnologie,Lieferbedingungenbzw.Preisen benötigen,wendenSiesichbitteandasnächsteVertriebsbürovonInfineonTechnologies(www.infineon.com). WARNHINWEIS AufgrunddertechnischenAnforderungenkönnenProduktegesundheitsgefährdendeSubstanzenenthalten.BeiFragenzudenindiesem ProduktenthaltenenSubstanzen,setzenSiesichbittemitdemnächstenVertriebsbürovonInfineonTechnologiesinVerbindung. SofernInfineonTechnologiesnichtausdrücklichineinemschriftlichen,vonvertretungsberechtigtenInfineonMitarbeiternunterzeichneten Dokumentzugestimmthat,dürfenProduktevonInfineonTechnologiesnichtinAnwendungeneingesetztwerden,inwelchen vernünftigerweiseerwartetwerdenkann,dasseinFehlerdesProduktesoderdieFolgenderNutzungdesProdukteszu Personenverletzungenführen.    IMPORTANTNOTICE Theinformationgiveninthisdocumentshallinnoeventberegardedasaguaranteeofconditionsorcharacteristics (“Beschaffenheitsgarantie”).Withrespecttoanyexamples,hintsoranytypicalvaluesstatedhereinand/oranyinformationregardingthe applicationoftheproduct,InfineonTechnologiesherebydisclaimsanyandallwarrantiesandliabilitiesofanykind,includingwithout limitationwarrantiesofnon-infringementofintellectualpropertyrightsofanythirdparty. Inaddition,anyinformationgiveninthisdocumentissubjecttocustomer’scompliancewithitsobligationsstatedinthisdocumentandany applicablelegalrequirements,normsandstandardsconcerningcustomer’sproductsandanyuseoftheproductofInfineonTechnologies incustomer’sapplications. Thedatacontainedinthisdocumentisexclusivelyintendedfortechnicallytrainedstaff.Itistheresponsibilityofcustomer’stechnical departmentstoevaluatethesuitabilityoftheproductfortheintendedapplicationandthecompletenessoftheproductinformationgivenin thisdocumentwithrespecttosuchapplication. Forfurtherinformationontheproduct,technology,deliverytermsandconditionsandpricespleasecontactyournearestInfineon Technologiesoffice(www.infineon.com). WARNINGS Duetotechnicalrequirementsproductsmaycontaindangeroussubstances.Forinformationonthetypesinquestionpleasecontactyour nearestInfineonTechnologiesoffice. ExceptasotherwiseexplicitlyapprovedbyInfineonTechnologiesinawrittendocumentsignedbyauthorizedrepresentativesofInfineon Technologies,InfineonTechnologies’productsmaynotbeusedinanyapplicationswhereafailureoftheproductoranyconsequencesof theusethereofcanreasonablybeexpectedtoresultinpersonalinjury.
