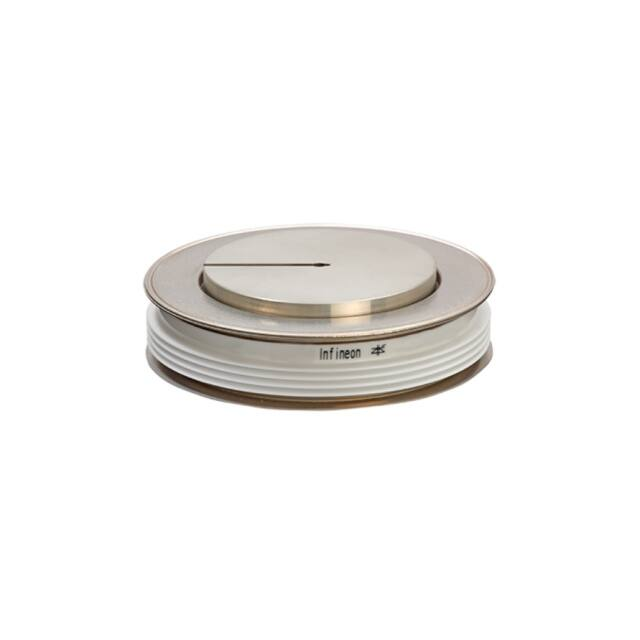

T4003NH52TOHMOLIXPSA1

Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH Key Parameters enndaten VBO / VRRM 5200V / 5200V ITAVM 3400A (TC=85°C) ITSM vT0 105000A 3570A (TC=55°C) 0,93V rT 0,145mΩ RthJC 4,5K/kW Clamping Force 90 … 130kN Max. Diameter 172,5mm Contact Diameter 115mm Height 40mm For type designation please refer to actual shortform catalog http://www.ifbip.com/catalog Merkmale Features  Direkt lichtgezündeter Thyristor mit integrierter Schutzfunktion  Light triggered thyristor with internal Break over Diode  Volle Sperrfähigkeit 50/60Hz über einen weiten Temperaturbereich  Full blocking 50/60Hz over a wide range temperature range    Hohe DC Sperrstabilität Hohe Stoßstrombelastbarkeit Extrem hohe Einschalt di/dt Fähigkeit    High DC blocking stability High surge current capability Extreme high di/dt capabillity Typische Anwendungen Typical Applications     Kurzschließer-Applikationen Pulsed Power Applikationen content of customer DMX code serial number SP material number datecode (production day) datecode (production year) datecode (production month) vT class QR class Date of Publication: 2011-05-02 DMX code digit 1..7 8..16 17..18 19..20 21..22 23..26 27..30 Crowbar Applications Pulsed Power Applications DMX code digit quantity 7 9 2 2 2 4 4 Revision: 10.0 4.1 1 2 www.ifbip.com support@infineon-bip.com Seite/page: 1/10 Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH Elektrische Eigenschaften / electrical properties Höchstzulässige Werte / maximum rated values Periodische Rückwärts-Spitzensperrspannung repetitive peak and reverse voltage Elektrische Eigenschaften Tvj = -40°C... Tvj max VRRM 5200 V Durchlaßstrom-Effektivwert maximum RMS on-state current TC = 85 °C ITRMSM 5340 A Dauergrenzstrom average on-state current TC = 85 °C TC = 70 °C TC = 55 °C ITAVM 3400 A 4250 A 4990 A Stoßstrom-Grenzwert surge current Tvj = 25 °C, tP = 10 ms Tvj = Tvj max, tP = 10 ms ITSM Grenzlastintegral I²t-value Tvj = 25 °C, tP = 10 ms Tvj = Tvj max, tP = 10 ms I²t Kritische Stromsteilheit critical rate of rise of on-state current DIN IEC 60747-6 f = 50 Hz, PLM = 40mW, trise = 0,5µs (diT/dt)cr 5000 A/µs Kritische Spannungssteilheit critical rate of rise of off-state voltage Tvj = Tvj max, vD = 0,67 VDRM 5.Kennbuchstabe / 5th letter H (dvD/dt)cr 2000 V/µs Schutzzündspannung (statisch) protective break over voltage Tvj = 25°C … Tvj max VBO min. 5200 V Durchlaßspannung on-state voltage Tvj = Tvj max , iT = 6000A, vD = 200V vT typ. max. 1,72 V 1,80 V Schleusenspannung threshold voltage Tvj = Tvj max V(TO) typ. max. 0,88 V 0,93 V Ersatzwiderstand slope resistance Tvj = Tvj max rT Tvj = Tvj max typ. typ. 0,14 mΩ max. 0,145 mΩ 0,69821 0,00000648 -0,04399 0,01762 0,700 0,00002185 -0,030645 0,016068 105000 A 100000 A 55000 10³ A²s 50000 10³ A²s Charakteristische Werte / characteristic values Durchlaßkennlinie on-state characteristic Typischer Degradationsfaktor ist 0,16%/K für Tvj = 0°C..25°C Typical de-rating factor of 0,16%/K is applicable for Tvj = 0°C..25°C 600A  iF  7000A v T  A  B  i T  C  Ln ( i T  1)  D  max. iT A B C D A B C D minimale Zündlichtleistung minimum gate trigger light power Tvj = 25°C, vD = 200V PLM max. 40 mW Haltestrom holding current Tvj = 25°C IH max. 100 mA Einraststrom latching current Tvj = 25°C, vD = 150V, PLM = 40mW, trise = 0,5µs IL max. 1 A Rückwärts-Sperrstrom reverse blocking current Tvj = Tvj max vR = VRRM DIN IEC 60747-6 Tvj = 25 °C, vD = 1000V , PLM = 40mW, trise = 0,5µs iR max. 900 mA tgd max. Zündverzug gate controlled delay time prepared by: TM date of publication: approved by: JP revision: Date of Publication: 2011-05-02 5 µs 2010-05-02 10.0 Revision: 10.0 Seite/page: 2/10 Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH Elektrische Eigenschaften / electrical properties Charakteristische Werte / characteristic values Freiwerdezeit circuit commutated turn-off time Tvj = Tvj max, iTM = ITAVM = 100 V, v = 0,67 V Thermischev Eigenschaften dv /dt = 20 V/µs, -di /dt = 10 A/µs Mechanische4.Kennbuchstabe Eigenschaften / 4 letter O RM D DM tq typ. 500 µs DRM T th Sperrverzögerungsladung recovered charge Tvj = Tvj max iTM = ITAVM, -diT/dt = 10 A/µs VR = 0,5VRRM, VRM = 0,8VRRM Qr max. 28 mAs Rückstromspitze peak reverse recovery current Tvj = Tvj max iTM = ITAVM, -diT/dt = 10 A/µs VR = 0,5VRRM, VRM = 0,8VRRM IRM max. 600 A max. max. max. max. 4,8 4,5 8,2 10,0 K/kW K/kW K/kW K/kW max. max. 1,0 K/kW 2,0 K/kW 120 °C Thermische Eigenschaften / thermal properties Innerer Wärmewiderstand thermal resistance, junction to case Übergangs-Wärmewiderstand thermal resistance, case to heatsink Kühlfläche / cooling surface beidseitig / two-sided, θ = 180°sin beidseitig / two-sided, DC Anode / anode, DC Kathode / cathode, DC Kühlfläche / cooling surface beidseitig / two-sided einseitig / single-sided RthJC RthCH Höchstzulässige Sperrschichttemperatur maximum junction temperature Tvj max Betriebstemperatur operating temperature Tc op -40...+120 °C Lagertemperatur storage temperature Tstg -40...+150 °C Mechanische Eigenschaften / mechanical properties Gehäuse, siehe Anlage case, see annex Seite 4 page 4 Si-Element mit Druckkontakt Si-pellet with pressure contact Anpresskraft clamping force F Gewicht weight G Kriechstrecke creepage distance Schwingfestigkeit vibration resistance Date of Publication: 2011-05-02 90...130 typ. kN 4000 g 49 mm f = 50 Hz Revision: 10.0 50 m/s² Seite/page: 3/10 Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH Maßbild 1: Anode/anode 4.1 1 2 2: Kathode/cathode 4.1: Gate Date of Publication: 2011-05-02 Revision: 10.0 Seite/page: 4/10 Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH Analytische Elemente des transienten Wärmewiderstandes Z thJC / analytical elements of transient thermal impedance Z thJC Durchlasskennlinie beidseitig two-sided anodenseitig anode-sided kathodenseitig cathode-sided Pos. n 1 2 3 4 Rthn [K/kW] 2,06 1,6 0,76 0,080 τn [s] 1,6 0,27 0,026 0,0054 Rthn [K/kW] 4,67 1,84 1,31 0,38 τn [s] 11,128 1,0396 0,09265 0,01079 Rthn [K/kW] 6,66 1,64 1,24 0,46 τn [s] 8,2498 1,2122 0,1124 0,0119 Z thJC  Analytische Funktion / analytical function: 5 nmax  6 R thn 1  e 7 -t n n=1 12 10 ci 8 6 4 bi Zth JC [K/W] Zth JC [K/kW] ai 2 0 0,001 0,01 0,1 1 10 100 t[s] Transienter innerer Wärmewiderstand für DC / transient thermal impedance Z thJC = f(t) for DC a : Anodenseitige Kühlung / anode-sided cooling b : Beidseitige Kühlung / two-sided cooling c : Kathodenseitige Kühlung / Cathode-sided cooling Date of Publication: 2011-05-02 Revision: 10.0 Analytische Elemente des transienten Wärmewiderstandes Z Analytical elements of transient thermal impedance Z thJC Seite/page: 5/10 thJC Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH 8000 Durchlassverluste 7000 6000 typ. max. iT [A] 5000 4000 3000 2000 1000 0 0 0,5 1 1,5 2 2,5 vT [V] Grenzdurchlaßkennlinie / limiting on-state characteristic iT = f(vT) Tvj = Tvj max Date of Publication: 2011-05-02 9000 Revision: 10.0 Seite/page: 6/10 Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH 60 Steuerkennlinie 50 Qr [mAs] 40 30 Zündverzug 20 10 0 0 5 10 15 20 25 30 35 -di/dt [A/µs] Sperrverzögerungsladung / recovered charge Qr = f(-di/dt) Tvj=Tvjmax, vR=0,5 VRRM, VRM=0,8 VRRM Date of Publication: 2011-05-02 1 Revision: 10.0 Seite/page: 7/10 Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH 1600 1400 1200 IRM [A] 1000 800 600 400 200 0 0 5 10 15 20 25 30 35 -di/dt [A/µs] Rückstromspitze / peak reverse recovery current IRM = f(-di/dt) Tvj=Tvjmax, vR=0,5 VRRM, VRM=0,8 VRRM Date of Publication: 2011-05-02 25 Revision: 10.0 Seite/page: 8/10 Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH 120 I T(OV)M [kA] 100 80 60 0-50V 0,33 VRRM 40 0,67 VRRM 20 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Anzahl Pulse bei 50Hz Sinus Halbwellen Number of pulses for 50Hz sinusoidal half waves Typische Abhängigkeit des Grenzstromes IT(OV)M von der Anzahl für eine Folge von Sinus Halbwellen bei 50Hz. Parameter: Rückwärtsspannung VRM Typical dependency of maximum overload on-state current IT(OV)M as a number of a sequence of sinusoidal half waves at 50Hz. Parameter: peak reverse voltage VRM IT(OV)M = f (pulses, VRM) ; Tvj = Tvjmax Date of Publication: 2011-05-02 Revision: 10.0 Seite/page: 9/10 Technische Information / technical information Netz-Thyristor Phase Control Thyristor T4003NH Nutzungsbedingungen Die in diesem Produktdatenblatt enthaltenen Daten sind ausschließlich für technisch geschultes Fachpersonal bestimmt. Die Beurteilung der Geeignetheit dieses Produktes für die von Ihnen anvisierte Anwendung sowie die Beurteilung der Vollständigkeit der bereitgestellten Produktdaten für diese Anwendung obliegt Ihnen bzw. Ihren technischen Abteilungen. In diesem Produktdatenblatt werden diejenigen Merkmale beschrieben, für die wir eine liefervertragliche Gewährleistung übernehmen. Eine solche Gewährleistung richtet sich ausschließlich nach Maßgabe der im jeweiligen Liefervertrag enthaltenen Bestimmungen. Garantien jeglicher Art werden für das Produkt und dessen Eigenschaften keinesfalls übernommen. Sollten Sie von uns Produktinformationen benötigen, die über den Inhalt dieses Produktdatenblatts hinausgehen und insbesondere eine spezifische Verwendung und den Einsatz dieses Produktes betreffen, setzen Sie sich bitte mit dem für Sie zuständigen Vertriebsbüro in Verbindung (siehe www.infineon.com). Für Interessenten halten wir Application Notes bereit. Aufgrund der technischen Anforderungen könnte unser Produkt gesundheitsgefährdende Substanzen enthalten. Bei Rückfragen zu den in diesem Produkt jeweils enthaltenen Substanzen setzen Sie sich bitte ebenfalls mit dem für Sie zuständigen Vertriebsbüro in Verbindung. Sollten Sie beabsichtigen, das Produkt in Anwendungen der Luftfahrt, in gesundheits- oder lebensgefährdenden oder lebenserhaltenden Anwendungsbereichen einzusetzen, bitten wir um Mitteilung. Wir weisen darauf hin, dass wir für diese Fälle - die gemeinsame Durchführung eines Risiko- und Qualitätsassessments; - den Abschluss von speziellen Qualitätssicherungsvereinbarungen; - die gemeinsame Einführung von Maßnahmen zu einer laufenden Produktbeobachtung dringend empfehlen und gegebenenfalls die Belieferung von der Umsetzung solcher Maßnahmen abhängig machen. Soweit erforderlich, bitten wir Sie, entsprechende Hinweise an Ihre Kunden zu geben. Inhaltliche Änderungen dieses Produktdatenblatts bleiben vorbehalten. Terms & Conditions of usage The data contained in this product data sheet is exclusively intended for technically trained staff. You and your technical departments will have to evaluate the suitability of the product for the intended application and the completeness of the product data with respect to such application. This product data sheet is describing the characteristics of this product for which a warranty is granted. Any such warranty is granted exclusively pursuant the terms and conditions of the supply agreement. There will be no guarantee of any kind for the product and its characteristics. Should you require product information in excess of the data given in this product data sheet or which concerns the specific application of our product, please contact the sales office, which is responsible for you (see www.infineon.com). For those that are specifically interested we may provide application notes. Due to technical requirements our product may contain dangerous substances. For information on the types in question please contact the sales office, which is responsible for you. Should you intend to use the Product in aviation applications, in health or live endangering or life support applications, please notify. Please note, that for any such applications we urgently recommend - to perform joint Risk and Quality Assessments; - the conclusion of Quality Agreements; - to establish joint measures of an ongoing product survey, and that we may make delivery depended on the realization of any such measures. If and to the extent necessary, please forward equivalent notices to your customers. Changes of this product data sheet are reserved. Date of Publication: 2011-05-02 Revision: 10.0 Seite/page: 10/10
