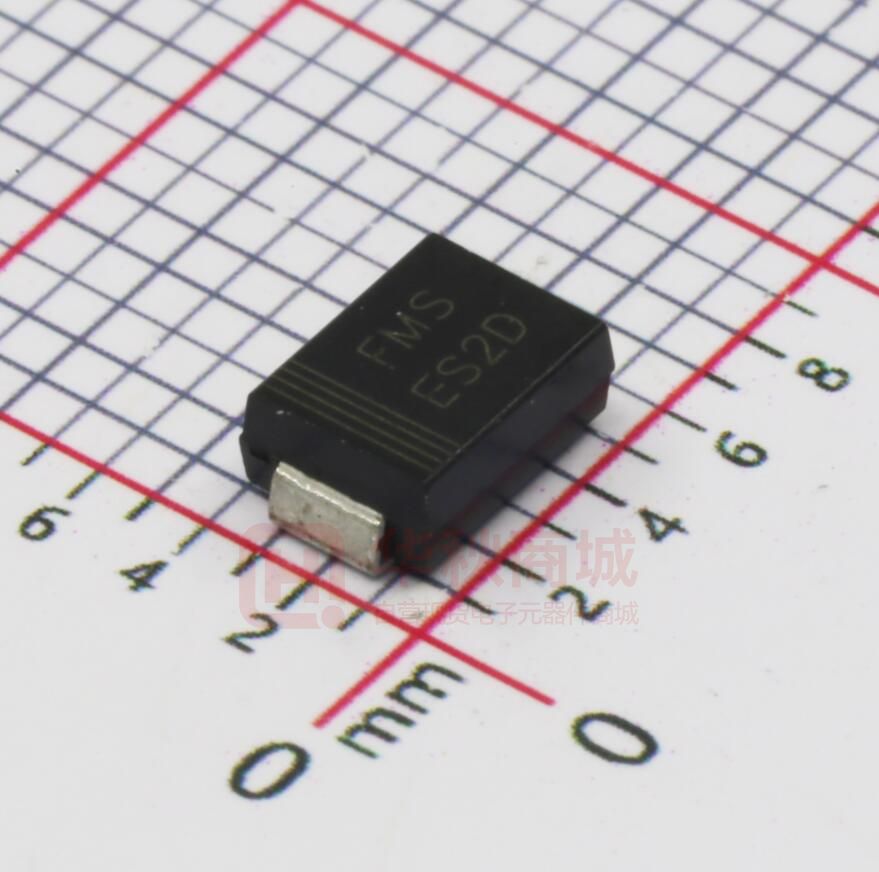

ES2D-B

ES2D-B

  • 厂商:

    FORMOSA(美丽微)

  • 封装:

    SMB(DO-214AA)

  • 描述:

    VR=200V IF=2A 60pF Trr=35ns

  • 数据手册
  • 价格&库存
ES2D-B 数据手册
Formosa MS SURFACE MOUNT SUPER FAST RECTIFIER ES2A-B THRU ES2J-B 2.0A Surface Mount Super Fast Rectifiers-50-600V Package outline Features SMB/DO-214AA The plastic package carries Underwriters Laboratory Flammability Classification 94V-0 For surface mounted applications Super fast switching for high efficiency Low reverse leakage Built-in strain relief,ideal for automated placement High forward surge current capability High temperature soldering guaranteed: 250 C/10 seconds at terminals Glass passivated chip junction Compliant to RoHS Directive 2011/65/EU Suffix"-H" indicates Halogen-free part,ex.ES2J-B-H 0.155(3.94) 0.130(3.30) 0.086 (2.20) 0.071 (1.80) 0.183(4.65) 0.160(4.05) 0.012(0.305) 0.006(0.152) 0.096(2.45) 0.081(2.05) Mechanical data 0.060(1.52) 0.219(5.56) 0.202(5.14) Dimensions in inches and (millimeters) Maximum ratings and Electrical Characteristics (AT PARAMETER 0.008(0.203)MAX. 0.030(0.76) Case: JEDEC DO-214AA molded plastic body Terminals: Solder plated, solderable per MIL-STD-750, Method 2026 Polarity: Color band denotes cathode end Mounting Position: Any Weight:0.003 ounce, 0.093 grams T A=25 oC unless otherwise noted) CONDITIONS Symbol MIN. TYP. MAX. UNIT Forward rectified current See Fig.2 IO 2.0 A Forward surge current 8.3ms single half sine-wave (JEDEC methode) I FSM 50 A V R = V RRM T A = 25 OC Reverse current V R = V RRM T A = 100 C Thermal resistance Junction to ambient NOTE 1 Diode junction capacitance f=1MHz and applied 4V DC reverse voltage Storage temperature V RMS*2 (V) *3 VR (V) ES2A-B 50 35 50 ES2B-B 100 70 100 ES2C-B 150 105 150 ES2D-B 200 140 200 ES2E-B 300 210 300 ES2G-B 400 280 400 ES2J-B 600 420 600 *4 VF (V) *5 t rr (ns) Operating temperature T J, ( OC) μA 50 R θJA 40 CJ 60 T STG *1 V RRM (V) SYMBOLS 5.0 IR O O pF +150 -65 C/W O C *1 Repetitive peak reverse voltage *2 RMS voltage 0.95 *3 Continuous reverse voltage 35 -55 to +150 *4 Maximum forward voltage@I F=2.0A 1.25 *5 Maximum Reverse recovery time, note 2 1.70 Note: 1.P.C.B. mounted with 0.2x0.2”(5.0x5.0mm) copper pad areas 2. Reverse recovery time test condition, I F =0.5A, I R =1.0A, I RR =0.25A http://www.formosams.cn TEL:886-755-27188611 FAX:886-755-27188568 Page 1 Document ID Issued Date Revised Date Revision Page. FM-3040008 2003/03/08 2012/05/16 D 3 Formosa MS SURFACE MOUNT SUPER FAST RECTIFIER ES2A-B THRU ES2J-B FIG. 1- FORWARD CURRENT DERATING CURVE 2 1.6 1.2 Single Phase Half Wave 60Hz Resistive or inductive Load 0.8 0.4 0 0 25 50 75 100 125 150 PEAK FORWARD SURGE CURRENT, AMPERES AVERAGE FORWARD RECTIFIED CURRENT, AMPERES Rating and characteristic curves FIG. 2-MAXIMUM NON-REPETITIVE PEAK FORWARD SURGE CURRENT 50 40 30 20 10 175 0 8.3ms SINGLE HALF SINE-WAVE (JEDEC Method) 1 10 LEAD TEMPERATURE, C 20 TJ=25 C PULSE WIDTH=300 µs 1%DUTY CYCLE 1 0.1 ES2A-B~ES2D-B ES2E-B~ES2G-B ES2J-B 0.01 0 0.4 0.8 1.2 1.6 1.8 FIG. 4-TYPICAL REVERSE CHARACTERISTICS INSTANTANEOUS REVERSE CURRENT, MICROAMPERES INSTANTANEOUS FORWARD CURRENT,AMPERES FIG. 3-TYPICAL INSTANTANEOUS FORWARD CHARACTERISTICS 10 1,000 100 10 TJ=100 C 1 TJ=25 C 0.1 0.01 INSTANTANEOUS FORWARD VOLTAGE, VOLTS 0 20 40 60 80 100 200 100 10 TJ=25 C TRANSIENT THERMAL IMPEDANCE, C/W PERCENTAGE OF PEAK REVERSE VOLTAGE,% FIG. 5-TYPICAL JUNCTION CAPACITANCE JUNCTION CAPACITANCE, pF 100 NUMBER OF CYCLES AT 60 Hz FIG. 6-TYPICAL TRANSIENT THERMAL IMPEDANCE 100 10 1 0.1 0.01 0.1 1 10 100 1 0.1 1.0 10 100 REVERSE VOLTAGE,VOLTS http://www.formosams.cn TEL:886-755-27188611 FAX:886-755-27188568 t,PULSE DURATION,sec. Page 2 Document ID Issued Date Revised Date Revision Page. FM-3040008 2003/03/08 2012/05/16 D 3 Formosa MS SURFACE MOUNT SUPER FAST RECTIFIER ES2A-B THRU ES2J-B Pinning information Pin Pin1 Pin2 Simplified outline cathode anode 1 Symbol 2 1 2 Marking Type number Marking code ES2A-B ES2B-B ES2C-B ES2D-B ES2E-B ES2G-B ES2J-B ES2A ES2B ES2C ES2D ES2E ES2G ES2J Example For Halogen D evice For Halogen-free Device LOGO LOGO FMS ES2J-H FMS ES2J Marking code Marking code Suggested solder pad layout C A B Dimensions in inches and (millimeters) http://www.formosams.cn TEL:886-755-27188611 FAX:886-755-27188568 PACKAGE A B C SMB 0.078 (2.00) 0.059 (1.50) 0.110 (2.80) Page 3 Document ID Issued Date Revised Date Revision Page. FM-3040008 2003/03/08 2012/05/16 D 3
