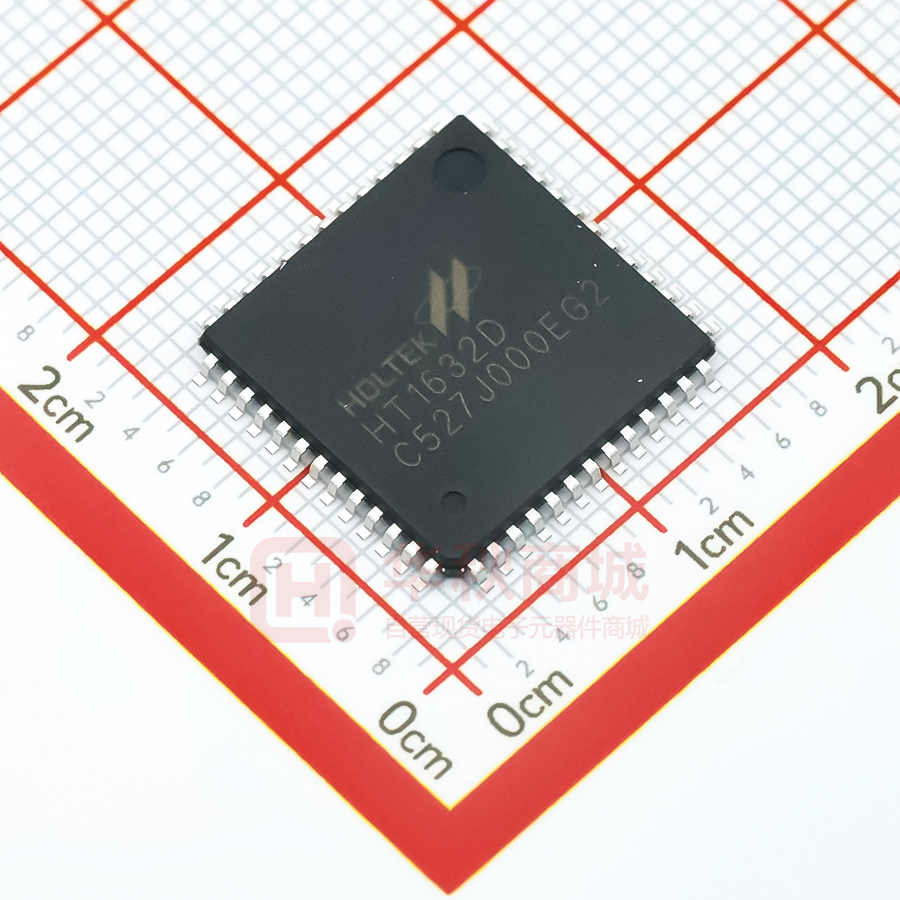

HT1632D-52LQFP

HT1632D/HT1632D-2 32×8 & 24×16 LED 驱动器 特性 应用领域 • 工作电压：2.4V~5.5V • 多种 LED 显示方式 – 32 ROW & 8 COM 或 24 ROW & 16 COM • 内 建 显 示 RAM – 若 选 择 32 ROW & 8 COM 显示方式，显示 RAM 为 64×4 bit， 若选择 24 ROW & 16 COM 显示方式， 显示 RAM 为 96×4 bit • 16 级 PWM 亮度控制 • 内建 256kHz RC 振荡器 • 串行 MCU 接口 – CS，RD，WR，DATA • 数据模式 & 命令模式指令 • 级联功能可扩展应用范围 • COM 引脚可选为 NMOS 开漏型输出驱 动或 PMOS 开漏型输出驱动 • 封装类型：48/52-pin LQFP • • • • • 工业控制显示器 数字时钟、温度计、计数器、电压表 仪表读数器 其它消费类应用 LED 显示器 概述 该系列芯片是一款可选择多个 ROM 和 COM 的存储器映射 LED 显示的控制器 / 驱动器。 该系列芯片可显示 32 ROW × 8 COM 或 24 ROW × 16 COM。通过调节软件控制的 PWM 电路，支持 16 种级别的 LED 亮度。芯片 可以通过串行接口接收命令模式和数据模 式指令。芯片连接到主机控制器只需要 3 或 4 条线。通过级联多颗芯片可以很容易 地扩大显示能力，从而扩大其应用的可能 性。 方框图 VDD VSS Display RAM CS RD WR DATA 2 Control & Timing Circuit VDD COM0 COM7 ROW0 LED Driver ROW23 ROM24/COM15 ROM31/COM8 2 OSC SYNC Rev. 1.00 Timing Generator VSS PWM Control 1 2021-01-05 HT1632D/HT1632D-2 引脚图 ROM26/COM13 COM3 COM4 COM5 COM6 COM7 ROM31/COM8 VSS VDD ROM25/COM14 ROM24/COM15 ROW23 NC COM3 COM4 COM5 COM6 COM7 NC VSS VDD NC NC ROW23 ROW22 ROW21 ROW20 ROW19 ROW18 ROW17 ROW16 ROW15 ROW14 ROW13 ROW12 ROW11 36 35 34 33 32 31 30 29 28 27 26 25 24 37 23 38 22 39 21 40 20 41 HT1632D 19 42 48 LQFP-A 18 43 44 17 16 45 15 46 14 47 13 48 1 2 3 4 5 6 7 8 9 10 1112 ROW22 ROW21 ROW20 ROW19 ROW18 ROW17 ROW16 ROW15 ROW14 ROW13 ROW12 ROW11 VSS COM2 COM1 COM0 VDD SYNC CS RD WR DATA OSC VSS 36 35 34 33 32 31 30 29 28 27 26 25 24 37 23 38 22 39 21 40 20 41 HT1632D-2 19 42 48 LQFP-A 18 43 44 17 16 45 15 46 14 47 13 48 1 2 3 4 5 6 7 8 9 10 1112 VSS COM2 COM1 COM0 VDD SYNC CS RD WR DATA OSC VSS ROW0 ROW1 ROW2 ROW3 ROW4 ROW5 VDD ROW6 ROW7 ROW8 ROW9 ROW10 ROW0 ROW1 ROW2 ROW3 ROW4 ROW5 VDD ROW6 ROW7 ROW8 ROW9 ROW10 COM4 COM5 COM6 COM7 ROW31/COM8 ROW30/COM9 ROW29/COM10 ROW28/COM11 ROW27/COM12 VSS ROW26/COM13 VDD ROW25/COM14 ROW24/COM15 ROW23 ROW22 ROW21 ROW20 ROW19 ROW18 ROW17 ROW16 ROW15 ROW14 ROW13 ROW12 39 38 3736 35 34 33 32 31 30 29 2827 26 40 25 41 24 42 23 43 22 44 21 45 HT1632D 20 46 52 LQFP-A 19 47 18 48 17 49 16 50 51 15 14 52 1 2 3 4 5 6 7 8 9 10 111213 COM3 VSS COM2 COM1 COM0 VDD SYNC CS RD WR DATA OSC VSS ROW0 ROW1 ROW2 ROW3 ROW4 ROW5 VDD ROW6 ROW7 ROW8 ROW9 ROW10 ROW11 注：当选择 48-pin LQFP 封装时，该系列芯片不支持 1/16 duty。 Rev. 1.00 2 2021-01-05 HT1632D/HT1632D-2 引脚描述 引脚名称 ROW0~ROW23 ROW24/COM15~ ROW31/COM8 COM0~COM7 I/O O SYNC I/O OSC I/O DATA I/O O 驱动 LED 输出或 COM 输出引脚，每个 COM 引脚都是双重连接的。 O COM 输出引脚，每个 COM 引脚都是双重连接的。 如果使用 RC 主机模式或外部时钟主机模式命令，同步信号将从 SYNC 引脚输出。 如果使用从机模式命令，同步信号将从 SYNC 引脚输入。 如果使用 RC 主机模式命令，系统时钟来自于片上 RC 振荡器且系统 时钟可以从 OSC 引脚输出。 如果使用从机模式或外部时钟主机模式命令，系统时钟来自于 OSC 引脚上输入的外部时钟。 带上拉电阻的串行数据输入 / 输出引脚 带上拉电阻的写时钟输入引脚，DATA 线上的数据在 WR 信号的上 升沿时被锁存到芯片中。 带上拉电阻的读时钟输入引脚。芯片内部 RAM 数据在 RD 信号的下 降沿时被输出到 DATA 线上。主控制器可在下一个上升沿将这些输 出的数据锁存。 带上拉电阻的片选输入引脚。当 CS 为高电平时，对芯片进行读 / 写 数据和命令都将无效，串行接口电路也将复位。若 CS 输入低电平， 主控制器与芯片之间的数据和命令传输将有效。 负电源，接地，在 PCB 设计时，所有 VSS 引脚都要接地。 正电源，在 PCB 设计时，所有 VDD 引脚都要接正电源。 WR I RD I CS I VSS VDD 说明 线路驱动器引脚。该引脚用于驱动 LED。 — — 极限参数 存储温度................................... -50℃~125℃ 最大结点温度 (Tj) ...............................125℃ 电源供应电压................ VSS-0.3V~VSS+6.0V 工作温度..................................... -40℃~85℃ 输入电压........................VSS-0.3V~VDD+0.3V 封装 热阻 (Rth) θja (°C/W) 功耗 (PD) (W) 52-pin LQFP 54.61 1.83 0.73 条件 Ta=25℃ Ta=85˚C 48-pin LQFP 60 1.67 0.67 注：这里只强调额定功率，超过极限参数所规定的范围将对芯片造成损害，无法预期芯片 在上述标示范围外的工作状态，而且若长期在标示范围外的条件下工作，可能影响芯 片的可靠性。 Rev. 1.00 3 2021-01-05 HT1632D/HT1632D-2 直流电气特性 VDD=2.4V~5.5V，Ta=25℃，除非另有说明 符号 参数 VDD 工作电压 VDD — IDD 工作电流 5V ISTB VIL VIH IOL1 IOH1 IOL2 IOH2 IOL3 IOH3 RPH 待机电流 低电平输入电压 高电平输入电压 OSC，SYNC，DATA OSC，SYNC，DATA ROW 灌电流 ROW 源电流 COM 灌电流 COM 源电流 上拉电阻 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 测试条件 最小 典型 最大 条件 — 2.4 5.0 5.5 无负载，LED on，片上 RC — 0.3 0.6 振荡器 无负载，暂停模式 — 1.5 3.0 DATA，WR，CS，RD 0 — 0.3VDD DATA，WR，CS，RD 0.7VDD — 5.0 VOL=0.5V 18 25 — VOH=4.5V -10 -13 — VOL=0.5V 12 16 — VOH=4.5V -50 -70 — VOL=0.5V 250 350 — VOH=4.5V -45 -60 — DATA，WR，CS，RD 18 27 40 单位 V mA μA V V mA mA mA mA mA mA kΩ 交流电气特性 VDD=2.4V~5.5V，Ta=25℃，除非另有说明 符号 参数 fSYS 系统时钟 VDD 5V fLED LED 占空比 & 帧频率 5V fCLK1 fCLK2 tCS 串行数据时钟 ( WR 引脚 ) 串行数据时钟 ( RD 引脚 ) 串行接口复位脉冲宽度 5V 5V — tCLK WR，RD 输入脉冲宽度 5V tr, tf 串行数据时钟宽度上升时 间 / 下降时间 ( 图 1) DATA 到 WR，RD 时钟宽 度的建立时间 ( 图 2 ) DATA 到 WR，RD 时钟宽 度的保持时间 ( 图 2 ) CS 到 WR，RD 时钟宽度 的建立时间 ( 图 3 ) CS 到 WR，RD 时钟宽度 的保持时间 ( 图 3 ) 数据输出延迟时间 ( 图 4 ) tsu th tsu1 th1 tod Rev. 1.00 测试条件 条件 片上 RC 振荡器 1/8 Duty 1/16 Duty 占空比 50% 占空比 50% CS 写模式 读模式 最小 典型 最大 单位 230 — — — — 250 0.5 1.0 256 fSYS/2624 fSYS/2624 — — — — — 282 — — 1 500 — — — kHz Hz Hz MHz kHz ns μs — — — 50 100 ns — — 50 100 — ns — — 100 200 — ns — — 200 300 — ns — — 100 200 — ns — — — 100 200 ns 4 2021-01-05 HT1632D/HT1632D-2 tr tf WR, RD Clock VDD 90% 50% 10% tCLK GND tCLK 图1 Valid Data VDD DATA 50% tSU GND th VDD WR Clock 50% GND 图2 tCS VDD CS 50% GND th1 tSU1 VDD WR, RD Clock 50% First Clock Last Clock GND 图3 VDD DATA 50% GND tod RD VDD 50% GND 图4 Rev. 1.00 5 2021-01-05 HT1632D/HT1632D-2 功能说明 显示存储器结构 – RAM 结构 静态显示 RAM 有 64×4 位或 96×4 位，用于存储显示数据。若选择 32 ROW & 8 COM 显示 方式，显示 RAM 为 64×4 bit，若选择 24 ROW & 16 COM 显示方式，显示 RAM 为 96×4 bit。RAM 数据内容直接映射到 LED 驱动器上。对 RAM 中的某一个数据写“1”则相对应 的 LED 点亮。RAM 中的数据可由读、写和读 - 修改 - 写命令访问。RAM 内容可从特殊地 址的 bit 0 中读或写。RAM 数据与 LED 模式的映射关系如下所示。 COM7 COM6 COM5 COM4 ROW0 ROW1 ROW2 ROW3 ROW4 ROW5 ROW6 ROW7 ROW8 ROW9 ROW10 ROW11 ROW12 ROW13 ROW14 ROW15 ROW16 ROW17 ROW18 ROW19 ROW20 ROW21 ROW22 ROW23 ROW24 ROW25 ROW26 ROW27 ROW28 ROW29 ROW30 ROW31 D3 D2 D1 D0 COM3 COM2 COM1 COM0 01H 03H 05H 07H 09H 0BH 0DH 0FH 11H 13H 15H 17H 19H 1BH 1DH 1FH 21H 23H 25H 27H 29H 2BH 2DH 2FH 31H 33H 35H 37H 39H 3BH 3DH 3FH Addr. Data D3 D2 D1 D0 00H 02H 04H 06H 08H 0AH 0CH 0EH 10H 12H 14H 16H 18H 1AH 1CH 1EH 20H 22H 24H 26H 28H 2AH 2CH 2EH 30H 32H 34H 36H 38H 3AH 3CH 3EH Addr. Data 64×4 (32 ROW & 8 COM) 显示模式的 RAM 映射 Rev. 1.00 6 2021-01-05 HT1632D/HT1632D-2 COM15 COM14 COM13 COM12 ROW0 ROW1 ROW2 ROW3 ROW4 ROW5 ROW6 ROW7 ROW8 ROW9 ROW10 ROW11 ROW12 ROW13 ROW14 ROW15 ROW16 ROW17 ROW18 ROW19 ROW20 ROW21 ROW22 ROW23 D3 D2 D1 D0 ....... COM3 COM2 COM1 COM0 ....... 03H 07H 0BH 0FH 13H 17H 1BH 1FH 23H 27H 2BH 2FH 33H 37H 3BH 3FH 43H 47H 4BH 4FH 53H 57H 5BH 5FH ....... Addr. Data D3 D2 D1 D0 00H 04H 08H 0CH 10H 14H 18H 1CH 20H 24H 28H 2CH 30H 34H 38H 3CH 40H 44H 48H 4CH 50H 54H 58H 5CH Addr. Data 96×4 (24 ROW & 16 COM) 显示模式的 RAM 映射 Rev. 1.00 7 2021-01-05 HT1632D/HT1632D-2 系统振荡器 系统时钟用于产生时基时钟频率以及 LED 驱动时钟。系统时钟可以通过软件设置选择来 自片上 256kHz RC 振荡器或外部时钟源。系统振荡器配置如下所示。执行 SYS DIS 命令后， 系统时钟停止，LED 占空比发生器也将关闭。但此命令只适用于片上 RC 振荡器。一旦系 统时钟停止，LED 显示为空白，时基功能也会停止运作。LED OFF 命令用于关闭 LED 占 空比发生器。执行 LED OFF 命令关闭 LED 占空比发生器以后，使用 SYS DIS 命令可以 降低功耗，相当于系统暂停命令。但是如果使用外部时钟源作为系统时钟，那么使用 SYS DIS 命令既不能关闭振荡器也不能使系统进入暂停模式。也可以使用晶体振荡器，相当于 连接一个外部频率源到 OSC 引脚，在这种情况下，系统不能进入暂停模式，类似于外部 时钟源运行。系统上电后芯片处于 SYS DIS 状态。 OSC External Clock Source System Clock On-Chip RC Oscillator 256kHz 系统振荡器配置 LED 驱动器 该系列芯片是一个 256 点 (32×8) 或 384 点 (24×16) 模式的 LED 驱动器。可以设定为 32×8 或 24×16 显示模式，其 COM 引脚可以通过软件设置为 N-MOS 开漏型输出或 P-MOS 开漏 型输出。此特性使其适用于不同类型的 LED 应用。LED 驱动时钟来自系统时钟。驱动时 钟频率始终为 256kHz，或片上 RC 振荡器频率或外部时钟频率。LED 相关命令如下表所示。 表格中命令码粗体“100”表示命令模式 ID。如果发出连续多个命令，除了第一条命令外， 之后的命令模式 ID 可省略。LED OFF 命令通过除能 LED 占空比发生器从而关闭 LED 显示。 LED ON 命令通过使能 LED 占空比发生器从而开启 LED 显示。 名称 LED OFF LED ON 命令码 10000000010X 10000000011X COM 选项 1000010abXXX Rev. 1.00 功能 关闭 LED 输出 开启 LED 输出 ab=00：N-MOS 开漏型输出和 8 COM 选项 ab=01：N-MOS 开漏型输出和 16 COM 选项 ab=10：P-MOS 开漏型输出和 8 COM 选项 ab=11：P-MOS 开漏型输出和 16 COM 选项 8 2021-01-05 HT1632D/HT1632D-2 级联操作 在级联模式下，第一个 IC 被设置在主机模式且其 SYNC 引脚和 OSC 引脚被设置为输出脚。 第二个 IC 被设置在从机模式且其 SYNC 引脚和 OSC 引脚被设置为与主 IC 连接的输入脚。 详细设置见“级联控制流程图”。 闪光灯 该系列芯片具有闪烁功能。通过闪烁功能使整个显示屏都闪烁。一个闪烁周期由闪烁频率 为 0.25s LED on 和 0.25s LED off 组成。闪烁功能可通过设置 BLINK ON 或 BLINK OFF 命 令执行。 LED Turn On Turn Off 0.25s 0.25s Blink On Blink Off 闪光灯波形范例 命令格式 该系列芯片可通过软件设置进行配置。有两种模式的命令用于配置该系列芯片的资源和传 输 LED 显示数据。该系列芯片的配置模式又叫做命令模式，其命令模式 ID 为“100”。 命令模式包括系统配置命令、系统频率选择命令、LED 配置命令以及操作命令。数据模式 包括读、写以及读 - 修改 - 写操作。 数据模式 ID 以及命令模式 ID 如下表。 操作 模式 数据 数据 数据 命令 Read Write Read-Modify-Write Command ID 110 101 101 100 模式命令应该在数据或命令被传输前先执行。若发出连续的命令，除了第一条命令外，则 命令模式 ID“100”可以省略。当系统在非连续命令模式或非连续地址数据模式下操作， CS 引脚应设为“1”且先前的操作模式也会被复位。一旦 CS 引脚回到“0”，应当先执行 新的操作模式 ID。 Rev. 1.00 9 2021-01-05 HT1632D/HT1632D-2 LED 驱动模式输出波形 N-MOS 开漏型 32×8 驱动模式 320×tCLK ROW0~ROW31 8×tCLK ~ ON OFF 324×tCLK OFF COM0 ON 4×tCLK OFF COM1 ON OFF COM2 ON ~ OFF COM5 ON OFF COM6 ON OFF COM7 ON 1/2×tCLK SYNC 1 Frame=8×328×tCLK 注：tCLK=1/fSYS。 P-MOS 开漏型 24×16 驱动模式 ( 带三极管缓冲的 COM 驱动 ) 160×tCLK ROW0~ROW23 4×tCLK ~ ON OFF 162×tCLK ON COM0 OFF 2×tCLK ON COM1 OFF ON COM2 OFF ~ ON ROW26/COM13 OFF ON ROW25/COM14 OFF ON ROW24/COM15 OFF 1/2×tCLK SYNC 1 Frame=16×164×tCLK 注：tCLK=1/fSYS。 Rev. 1.00 10 2021-01-05 HT1632D/HT1632D-2 数字调光 该系列芯片具有调光功能。通过使用 ROM 驱动器的脉宽调制技术与调光命令可以调节整 个显示器的亮度。ROW 和 COM 数字调光占空比之间的关系如下图所示。 OFF COM ON ROW 1/16 Duty ROW 2/16 Duty ROW 3/16 Duty ROW 4/16 Duty ROW 5/16 Duty ROW 6/16 Duty ROW 7/16 Duty ROW 8/16 Duty ROW 9/16 Duty ROW 10/16 Duty ON 1×T OFF ON 2×T OFF ON 3×T OFF ON 4×T OFF ON 5×T OFF ON 6×T OFF ON 7×T OFF ON 8×T OFF ON 9×T OFF ON 10×T ROW 11/16 Duty ROW 12/16 Duty ROW 13/16 Duty ROW 14/16 Duty ROW 15/16 Duty ROW 16/16 Duty OFF ON 11×T OFF ON 12×T OFF ON 13×T OFF ON 14×T OFF 15×T ON OFF 16×T ON OFF 注：(1) T=20×tCLK ( 32×8 驱动模式 ) (2) T=10×tCLK ( 24×16 驱动模式 ) (3) tCLK=1/fSYS Rev. 1.00 11 2021-01-05 HT1632D/HT1632D-2 接口 与该系列芯片通信的接口只需 4 条线。CS 线用于对串行接口电路初始化以及结束主控制 器与芯片之间的通信。若 CS 引脚设为“1”，会先将主控制器与芯片之间的数据和命令除 能再进行初始化。执行模式命令或模式切换之前，需要一个高电平脉冲对芯片的串行接口 进行初始化。DATA 线为串行数据输入 / 输出线，读写的数据或写入的命令都要通过 DATA 线进行传送。RD 线为读时钟输入线，RAM 中的数据在 RD 信号的下降沿被读出，读出的 数据将会出现在 DATA 线上。建议主控制器在 RD 信号的上升沿与下一个下降沿之间读取 正确的数据。WR 线为写时钟输入线，DATA 线上的数据、地址和命令都是在 WR 信号的 上升沿到来时被锁存到芯片中。 时序图 读模式 – 命令码 = 110 CS WR RD DATA 1 1 0 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 Memory Address 1 (MA1) 1 1 Data (MA1) 0 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 Memory Address 2 (MA2) Data (MA2) 读模式 – 连续地址读 CS WR RD DATA 1 1 0 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 Memory Address (MA) Data (MA) Data (MA+1) Data (MA+2) Data (MA+3) 写模式 – 命令码 =101 CS WR DATA 1 0 1 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 Memory Address 1 (MA1) Rev. 1.00 Data (MA1) 12 1 0 1 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 Memory Address 2 (MA2) Data (MA2) 2021-01-05 HT1632D/HT1632D-2 写模式 – 连续地址写 CS WR DATA 1 0 1 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 Memory Address (MA) Data (MA) Data (MA+1) Data (MA+2) Data (MA+3) 读 - 修改 - 写模式 – 命令码 = 101 CS WR RD DATA 1 0 1 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 D0 D1 D2 D3 Memory Address 1 (MA1) Data (MA1) 1 0 1 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 Data (MA1) Memory Address 2 (MA2) Data (MA2) 读 - 修改 - 写模式 – 连续地址访问 CS WR RD DATA 1 0 1 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 D1 D2 D3 D0 Memory Address (MA) Data (MA) Data (MA) Data (MA+1) Data (MA+1) Data (MA+2) 命令模式 – 命令码 = 100 CS WR DATA 1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0 Command 1 C8 C7 C6 C5 C4 C3 C2 C1 C0 Command... Command i Command or Data Mode 模式 – 数据和命令模式 CS WR DATA Command or Address and Data Data Mode Rev. 1.00 Command or Address and Data Data Mode 13 Command or Address and Data Data Mode 2021-01-05 HT1632D/HT1632D-2 应用电路 小功率 LED 应用 ( 直接模式 ) 32 ROW × 8 COM 范例：N-MOS 开漏型输出和 8 COM 选项 CS WR RD DATA CS WR RD DATA ROW0 R ROW1 R ROW2 R MCU ROW0~ ROW31 HT1632D ROW29 R ROW30 R ROW31 R OSC COM0~ COM7 LED Matrix 注：1. R 的阻值由 LED 的功耗决定。 2. 在 PCB 设计时，IC 的所有 VDD 引脚都要接正电源。 3. 在 PCB 设计时，IC 的所有 VSS 引脚都要接地。 24 ROW × 16 COM 范例：N-MOS 开漏型输出和 16 COM 选项 CS WR RD DATA CS WR RD DATA ROW0 R ROW1 R ROW2 R MCU ROW0~ ROW23 HT1632D ROW21 R ROW22 R ROW23 R OSC COM0~ COM15 LED Matrix 注：1. R 的阻值由 LED 的功耗决定。 2. 在 PCB 设计时，IC 的所有 VDD 引脚都要接正电源。 3. 在 PCB 设计时，IC 的所有 VSS 引脚都要接地。 Rev. 1.00 14 2021-01-05 HT1632D/HT1632D-2 中功率 LED 应用 ( 带三极管缓冲的 COM 驱动 ) 32 ROW × 8 COM 范例：P-MOS 开漏型输出和 8 COM 选项 CS WR RD DATA CS WR RD DATA ROW0 R ROW1 R ROW2 R MCU ROW0~ ROW31 ROW29 R HT1632D ROW30 R ROW31 R OSC COM0 COM1 COM0~ COM7 LED Matrix COM6 COM7 注：1. R 的阻值由 LED 的功耗决定。 2. 在 PCB 设计时，IC 的所有 VDD 引脚都要接正电源。 3. 在 PCB 设计时，IC 的所有 VSS 引脚都要接地。 Rev. 1.00 15 2021-01-05 HT1632D/HT1632D-2 24 ROW × 16 COM 范例：P-MOS 开漏型输出和 16 COM 选项 CS WR RD DATA CS WR RD DATA ROW0 R ROW1 R ROW2 R MCU ROW0~ ROW23 ROW21 R HT1632D ROW22 R ROW23 R OSC COM0 COM1 COM0~ COM15 LED Matrix COM14 COM15 注：1. R 的阻值由 LED 的功耗决定。 2. 在 PCB 设计时，IC 的所有 VDD 引脚都要接正电源。 3. 在 PCB 设计时，IC 的所有 VSS 引脚都要接地。 Rev. 1.00 16 2021-01-05 HT1632D/HT1632D-2 级联功能 32 ROW × 8 COM 范例 ( 直接驱动 )：N-MOS 开漏型输出和 8 COM 选项 CS1 CS2 CS3 WR MCU RD DATA CS WR RD DATA OSC SYNC ROW0~ ROW31 RD DATA OSC SYNC RD DATA OSC SYNC ROW31 R LED Matrix COM0~ COM7 8 COM Drivers ROW0~ ROW31 32 ROW Drivers COM0 COM7 ROW0 R ROW31 R HT1632D (Slave) COM0~ COM7 CS WR R HT1632D (Master) CS WR 32 ROW Drivers ROW0 ROW0~ ROW31 LED Matrix COM0 8 COM Drivers COM7 32 ROW Drivers ROW0 R ROW31 R HT1632D (Slave) COM0~ COM7 LED Matrix COM0 8 COM Drivers COM7 注：1. 级联也可通过软件设置来实现。用户必须通过命令将主机设置在主机模式，从机设置在从机模式。 引脚必须分别连接到 MCU，以用于单独读写。 2. R 的阻值由 LED 的功耗决定。 3. 在 PCB 设计时，IC 的所有 VDD 引脚都要接正电源。 4. 在 PCB 设计时，IC 的所有 VSS 引脚都要接地。 Rev. 1.00 17 2021-01-05 HT1632D/HT1632D-2 32 ROW × 8 COM 范例 ( 带三极管缓冲的 COM 驱动 )：P-MOS 开漏型输出和 8 COM 选项 CS1 CS2 CS3 WR MCU RD DATA CS WR RD DATA OSC SYNC COM0~ COM7 HT1632D (Master) ROW0~ ROW31 COM0 R COM7 R ROW0 R ROW31 R ROW0 R ROW31 R ROW0 R ROW31 R 8 COM Drivers LED Matrix 32 ROW Drivers CS WR RD DATA OSC SYNC HT1632D (Slave) ROW0~ ROW31 LED Matrix 32 ROW Drivers CS WR RD DATA OSC SYNC HT1632D (Slave) ROW0~ ROW31 LED Matrix 32 ROW Drivers 注：1. 级联也可通过软件设置来实现。用户必须通过命令将主机设置在主机模式，从机设置在从机模式。 引脚必须分别连接到 MCU，以用于单独读写。 2. R 的阻值由 LED 的功耗决定。 3. 在 PCB 设计时，IC 的所有 VDD 引脚都要接正电源。 4. 在 PCB 设计时，IC 的所有 VSS 引脚都要接地。 Rev. 1.00 18 2021-01-05 HT1632D/HT1632D-2 24 ROW × 16 COM 范例：N-MOS 开漏型输出和 16 COM 选项 CS1 CS2 CS3 WR MCU RD DATA CS WR RD DATA OSC SYNC ROW0~ ROW23 WR DATA OSC SYNC RD DATA OSC SYNC R ROW23 R LED Matrix COM0~ COM15 16 COM Drivers ROW0~ ROW23 24 ROW Drivers COM0 COM15 ROW0 R ROW23 R HT1632D (Slave) LED Matrix COM0~ COM15 16 COM Drivers ROW0~ ROW23 24 ROW Drivers CS WR ROW0 HT1632D (Master) CS RD 24 ROW Drivers COM0 COM15 ROW0 R ROW23 R HT1632D (Slave) COM0~ COM15 LED Matrix COM0 16 COM Drivers COM15 注：1. 级联也可通过软件设置来实现。用户必须通过命令将主机设置在主机模式，从机设置在从机模式。 引脚必须分别连接到 MCU，以用于单独读写。 2. R 的阻值由 LED 的功耗决定。 3. 在 PCB 设计时，IC 的所有 VDD 引脚都要接正电源。 4. 在 PCB 设计时，IC 的所有 VSS 引脚都要接地。 Rev. 1.00 19 2021-01-05 HT1632D/HT1632D-2 24 ROW × 16 COM 范例 ( 带三极管缓冲的 COM 驱动 )：P-MOS 开漏型输出和 16 COM 选项 CS1 CS2 CS3 WR MCU RD DATA CS WR RD DATA OSC SYNC COM0~ COM15 HT1632D (Master) ROW0~ ROW23 COM0 R COM15 R ROW0 R ROW23 R ROW0 R ROW23 R ROW0 R ROW23 R 16 COM Drivers LED Matrix 24 ROW Drivers CS WR RD DATA OSC SYNC HT1632D (Slave) ROW0~ ROW23 LED Matrix 24 ROW Drivers CS WR RD DATA OSC SYNC HT1632D (Slave) ROW0~ ROW23 LED Matrix 24 ROW Drivers 注：1. 级联也可通过软件设置来实现。用户必须通过命令将主机设置在主机模式，从机设置在从机模式。 引脚必须分别连接到 MCU，以用于单独读写。 2. R 的阻值由 LED 的功耗决定。 3. 在 PCB 设计时，IC 的所有 VDD 引脚都要接正电源。 4. 在 PCB 设计时，IC 的所有 VSS 引脚都要接地。 Rev. 1.00 20 2021-01-05 HT1632D/HT1632D-2 级联控制流程 Power on SYS DIS (Master, Slave) COM Option (Master, Slave) Master Mode (Master) Slave Mode (Slave) SYS ON (Master, Slave) LED ON (Master, Slave) Write RAM Data (Master, Slave) Update RAM Data (Master, Slave) Rev. 1.00 21 2021-01-05 HT1632D/HT1632D-2 命令总结 名称 READ WRITE READ-MODIFYWRITE ID 命令码 D/C 功能 110 A6A5A4A3A2A1A0D0D1D2D3 D 从 RAM 读取数据 101 A6A5A4A3A2A1A0D0D1D2D3 D 写数据到 RAM 101 A6A5A4A3A2A1A0D0D1D2D3 D 读且写数据到 RAM SYS DIS 100 0000-0000-X C SYS EN LED Off LED On BLINK Off BLINK On 100 100 100 100 100 C C C C C SLAVE Mode 100 0001-0XXX-X C RC Master Mode 100 0001-10XX-X C EXT CLK Master 100 0001-11XX-X Mode C 100 0010-abXX-X C COM Option Rev. 1.00 0000-0001-X 0000-0010-X 0000-0011-X 0000-1000-X 0000-1001-X 22 Def. 关闭系统振荡器和 LED 占 空比发生器 开启系统振荡器 关闭 LED 占空比发生器 开启 LED 占空比发生器 关闭闪烁功能 开启闪烁功能 设置从机模式且时钟源来 自外部时钟，系统时钟由 OSC 引脚输入，同步信号 由 SYNC 引脚输入 设置主机模式且时钟源来 自片上 RC 振荡器，系统 时钟由 OSC 引脚输出，同 步信号由 SYNC 引脚输出 设置主机模式且时钟源来 自外部时钟，系统时钟由 OSC 引脚输入且同步信号 输出到 SYNC 引脚 ab=00：N-MOS 开漏型输 出和 8 COM 选项 ab=01：N-MOS 开漏型输 出和 16 COM 选项 ab=10：P-MOS 开漏型输 出和 8 COM 选项 ab=11：P-MOS 开漏型输 出和 16 COM 选项 Yes Yes Yes Yes ab=00 2021-01-05 HT1632D/HT1632D-2 名称 PWM Duty ID 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 D/C C C C C C C C C C C C C C C C C 命令码 101X-0000-X 101X-0001-X 101X-0010-X 101X-0011-X 101X-0100-X 101X-0101-X 101X-0110-X 101X-0111-X 101X-1000-X 101X-1001-X 101X-1010-X 101X-1011-X 101X-1100-X 101X-1101-X 101X-1110-X 101X-1111-X 功能 PWM 1/16 duty PWM 2/16 duty PWM 3/16 duty PWM 4/16 duty PWM 5/16 duty PWM 6/16 duty PWM 7/16 duty PWM 8/16 duty PWM 9/16 duty PWM 10/16 duty PWM 11/16 duty PWM 12/16 duty PWM 13/16 duty PWM 14/16 duty PWM 15/16 duty PWM 16/16 duty Def. Yes 注：X：任意值 A6~A0：RAM 地址 D3~D0：RAM 数据 D/C：数据 / 命令模式 Def.：上电复位默认设置 粗体 110、101 和 100，为模式命令。其中 100 表示命令模式 ID。若发出连续的命令，除 了第一条命令外，之后的命令模式 ID 可省略。声音频率和时基时钟频率源自片上 RC 振荡 器或外部时钟。如上表所示，频率的计算基于系统时钟源。建议上电复位后主控制器对芯 片进行初始化，因为上电复位有可能出错造成芯片无法正常运作。 Rev. 1.00 23 2021-01-05 HT1632D/HT1632D-2 封装信息 请注意，这里提供的封装信息仅作为参考。由于这个信息经常更新，提醒用户咨询 Holtek 网站以获取最新版本的封装信息。 封装信息的相关内容如下所示，点击可链接至 Holtek 网站相关信息页面。 • 封装信息 ( 包括外形尺寸、包装带和卷轴规格 ) • 封装材料信息 • 纸箱信息 Rev. 1.00 24 2021-01-05 HT1632D/HT1632D-2 48-pin LQFP (7mm×7mm) 外形尺寸                         符号 A B C D E F G H I J K α 符号 A B C D E F G H I J K α Rev. 1.00   最小值 — — — — — 0.007 0.053 — 0.002 0.018 0.004 0° 尺寸 ( 单位：inch ) 典型值 0.354 BSC 0.276 BSC 0.354 BSC 0.276 BSC 0.020 BSC 0.009 0.055 — — 0.024 — — 最大值 — — — — — 0.011 0.057 0.063 0.006 0.030 0.008 7° 最小值 — — — — — 0.17 1.35 — 0.05 0.45 0.09 0° 尺寸 ( 单位：mm ) 典型值 9.00 BSC 7.00 BSC 9.00 BSC 7.00 BSC 0.50 BSC 0.22 1.40 — — 0.60 — — 最大值 — — — — — 0.27 1.45 1.60 0.15 0.75 0.20 7° 25 2021-01-05 HT1632D/HT1632D-2 52-pin LQFP (14mm×14mm) 外形尺寸                        符号 A B C D E F G H I J K α 符号 A B C D E F G H I J K α Rev. 1.00   最小值 0.622 0.547 0.622 0.547 — 0.015 0.053 — 0.002 0.018 0.005 0° 尺寸 ( 单位：inch ) 典型值 0.630 0.551 0.630 0.551 0.039 BSC — 0.055 — — — — — 最大值 0.638 0.555 0.638 0.555 — 0.019 0.057 0.063 0.008 0.030 0.007 7° 最小值 15.80 13.90 15.80 13.90 — 0.39 1.35 — 0.05 0.45 0.13 0° 尺寸 ( 单位：mm ) 典型值 16.00 14.00 16.00 14.00 1.00 BSC — 1.40 — — — — — 最大值 16.20 14.10 16.20 14.10 — 0.48 1.45 1.60 0.20 0.75 0.18 7° 26 2021-01-05 HT1632D/HT1632D-2 Copyright© 2021 by HOLTEK SEMICONDUCTOR INC. 使用指南中所出现的信息在出版当时相信是正确的，然而 Holtek 对于说明书的使用不负任何责任。文中提 到的应用目的仅仅是用来做说明，Holtek 不保证或表示这些没有进一步修改的应用将是适当的，也不推荐它 的产品使用在会由于故障或其它原因可能会对人身造成危害的地方。Holtek 产品不授权使用于救生、维生从 机或系统中做为关键从机。Holtek 拥有不事先通知而修改产品的权利，对于最新的信息，请参考我们的网址 http://www.holtek.com/zh/. Rev. 1.00 27 2021-01-05
