HT66F002

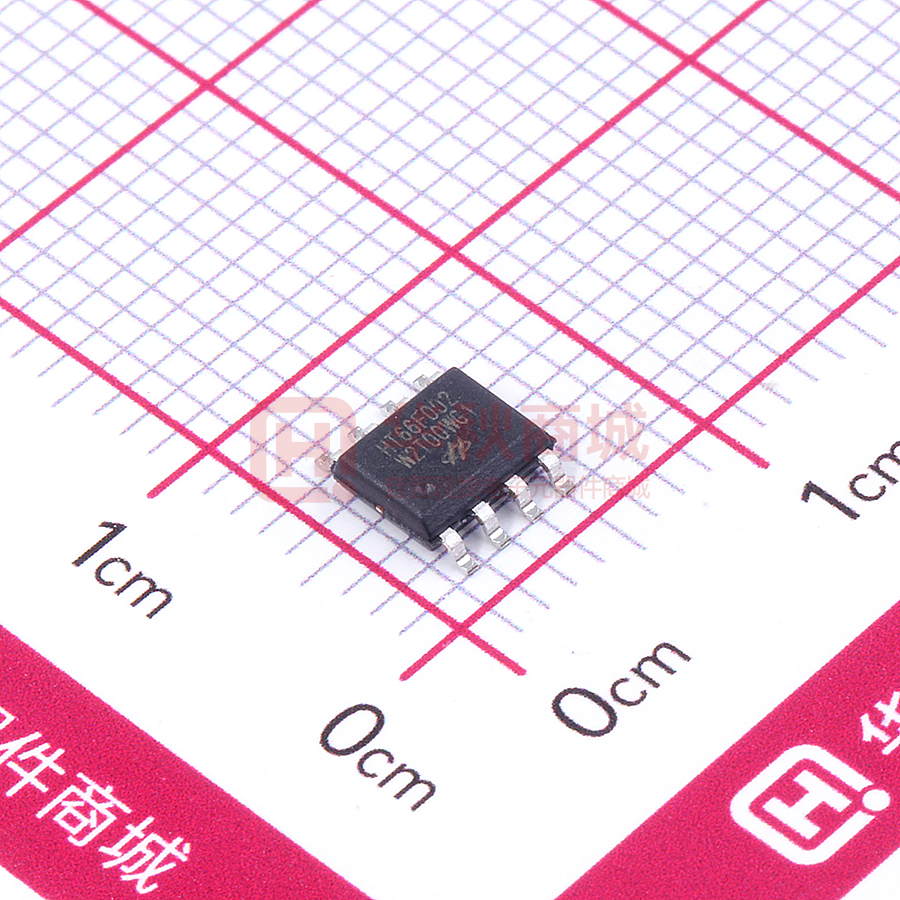

HT66F002

  • 厂商:

    HOLTEK(合泰)

  • 封装:

    SOP8_150MIL

  • 描述:

    内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机

  • 数据手册
  • 价格&库存
HT66F002 数据手册
内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 HT66F002/HT66F0025 HT66F003/HT66F004 版本 : V1.60 日期 : 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 目录 特性 .................................................................................................................................6 CPU 特性 ............................................................................................................................... 6 周边特性 ................................................................................................................................ 6 概述 .................................................................................................................................7 选型表 .............................................................................................................................7 方框图 .............................................................................................................................8 引脚图 .............................................................................................................................8 引脚说明 .......................................................................................................................10 极限参数 .......................................................................................................................16 直流电气特性 ...............................................................................................................16 交流电气特性 ...............................................................................................................18 ADC 电气特性 ..............................................................................................................19 运算放大器电气特性 ...................................................................................................19 LVR 电气特性 ..............................................................................................................20 LCD 电气特性 – HT66F004 ........................................................................................20 上电复位特性 ...............................................................................................................20 系统结构 .......................................................................................................................21 时序和流水线结构 .............................................................................................................. 21 程序计数器 .......................................................................................................................... 22 堆栈 ...................................................................................................................................... 22 算术逻辑单元 – ALU .......................................................................................................... 23 Flash 程序存储器 .........................................................................................................23 结构 ...................................................................................................................................... 23 特殊向量 .............................................................................................................................. 24 查表 ...................................................................................................................................... 24 查表范例 .............................................................................................................................. 24 在线烧录 .............................................................................................................................. 25 片上调试 .............................................................................................................................. 26 数据存储器 ...................................................................................................................27 结构 ...................................................................................................................................... 27 通用功能数据存储器 .......................................................................................................... 27 特殊功能数据存储器 .......................................................................................................... 28 特殊功能寄存器 ...........................................................................................................31 间接寻址寄存器 – IAR0,IAR1 ........................................................................................ 31 存储器指针 – MP0,MP1................................................................................................... 31 存储区指针 – BP ................................................................................................................. 32 累加器 – ACC ...................................................................................................................... 32 程序计数器低字节寄存器 – PCL ....................................................................................... 32 Rev.1.60 2 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 表格寄存器 – TBLP,TBLH .............................................................................................. 32 状态寄存器 – STATUS ........................................................................................................ 33 EEPROM 数据存储器 .................................................................................................35 EEPROM 数据存储器结构 ................................................................................................. 35 EEPROM 寄存器 ................................................................................................................. 35 从 EEPROM 中读取数据 .................................................................................................... 36 写数据到 EEPROM ............................................................................................................. 37 写保护 .................................................................................................................................. 37 EEPROM 中断 ..................................................................................................................... 37 编程注意事项 ...................................................................................................................... 37 振荡器 ...........................................................................................................................39 振荡器概述 .......................................................................................................................... 39 系统时钟配置 ...................................................................................................................... 39 内部 RC 振荡器 – HIRC ..................................................................................................... 39 内部 32kHz 振荡器 – LIRC ................................................................................................ 39 辅助振荡器 .......................................................................................................................... 40 工作模式和系统时钟 ...................................................................................................40 系统时钟 .............................................................................................................................. 40 系统工作模式 ...................................................................................................................... 41 控制寄存器 .......................................................................................................................... 42 工作模式切换 ...................................................................................................................... 44 待机电流的注意事项 .......................................................................................................... 48 唤醒 ...................................................................................................................................... 48 看门狗定时器 ...............................................................................................................49 看门狗定时器时钟源 .......................................................................................................... 49 看门狗定时器控制寄存器 .................................................................................................. 49 看门狗定时器操作 .............................................................................................................. 50 复位和初始化 ...............................................................................................................51 复位功能 .............................................................................................................................. 51 复位初始状态 ...................................................................................................................... 55 输入 / 输出端口 ............................................................................................................58 上拉电阻 .............................................................................................................................. 59 PA 口唤醒 ............................................................................................................................ 60 输入 / 输出端口控制寄存器 ............................................................................................... 60 引脚共用功能 ...................................................................................................................... 62 输入 / 输出引脚结构 ........................................................................................................... 68 系统时钟输出引脚 CLO ..................................................................................................... 69 编程注意事项 ...................................................................................................................... 69 定时器模块 – TM .........................................................................................................69 简介 ...................................................................................................................................... 69 TM 操作 ............................................................................................................................... 70 TM 时钟源 ........................................................................................................................... 70 TM 中断 ............................................................................................................................... 70 TM 外部引脚 ....................................................................................................................... 70 Rev.1.60 3 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 TM 输入 / 输出引脚控制寄存器 ........................................................................................ 71 编程注意事项 ...................................................................................................................... 71 标准型 TM – STM .......................................................................................................73 标准型 TM 操作 .................................................................................................................. 73 标准型 TM 寄存器介绍 ..................................................................................................... 74 标准型 TM 工作模式 .......................................................................................................... 78 周期型 TM – PTM .......................................................................................................88 周期型 TM 操作 .................................................................................................................. 88 周期型 TM 寄存器介绍 ...................................................................................................... 89 周期型 TM 工作模式 .......................................................................................................... 93 A/D 转换器..................................................................................................................102 A/D 简介 ............................................................................................................................ 102 A/D 转换寄存器介绍 ........................................................................................................ 103 A/D 操作 ............................................................................................................................ 108 A/D 输入引脚 .................................................................................................................... 109 A/D 转换率及时序图 ........................................................................................................ 109 A/D 转换步骤 .................................................................................................................... 110 编程注意事项 .....................................................................................................................111 A/D 转换应用范例 ............................................................................................................ 112 中断 ............................................................................................................................. 114 中断操作 ............................................................................................................................ 123 外部中断 ............................................................................................................................ 124 多功能中断 ........................................................................................................................ 124 A/D 转换器中断 ................................................................................................................ 125 时基中断 ............................................................................................................................ 125 EEPROM 中断 ................................................................................................................... 126 TM 中断 ............................................................................................................................. 126 中断唤醒功能 .................................................................................................................... 126 编程注意事项 .................................................................................................................... 127 软件 LCD 驱动 – HT66F004 .....................................................................................127 LCD 操作 ........................................................................................................................... 127 LCD 偏压电流控制 ........................................................................................................... 128 应用电路 .....................................................................................................................129 指令集 .........................................................................................................................130 简介 .................................................................................................................................... 130 指令周期 ............................................................................................................................ 130 数据的传送 ........................................................................................................................ 130 算术运算 ............................................................................................................................ 130 逻辑和移位运算 ................................................................................................................ 130 分支和控制转换 ................................................................................................................ 131 位运算 ................................................................................................................................ 131 查表运算 ............................................................................................................................ 131 其它运算 ............................................................................................................................ 131 Rev.1.60 4 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 指令集概要 .................................................................................................................132 惯例 .................................................................................................................................... 132 指令定义 .....................................................................................................................135 封装信息 .....................................................................................................................147 8-pin SOP (150mil) 外形尺寸............................................................................................ 148 10-pin SOP (150mil) 外形尺寸.......................................................................................... 149 10-pin MSOP 外形尺寸 ..................................................................................................... 150 16-pin NSOP (150mil) 外形尺寸 ...................................................................................... 151 20-pin DIP (300mil) 外形尺寸 .......................................................................................... 152 20-pin SOP (300mil) 外形尺寸.......................................................................................... 154 20-pin SSOP (150mil) 外形尺寸 ....................................................................................... 155 Rev.1.60 5 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 特性 CPU 特性 ● 工作电压: ♦ fSYS=8MHz:2.2V ~ 5.5V ● VDD=5V,系统时钟为 8MHz 时,指令周期为 0. 5μs ● 提供暂停和唤醒功能,以降低功耗 ● 振荡器类型: ♦ 内部高频 RC – HIRC ♦ 内部 32kHz RC – LIRC ● 内建 8MHz 振荡器,无需外部元件 ● 多种工作模式:正常、低速、空闲和休眠 ● 所有指令都可在 1 或 2 个指令周期内完成 ● 查表指令 ● 63 条指令 ● 多达 4 层堆栈 ● 位操作指令 周边特性 ● Flash 程序存储器:1K×14/2K×14/2K×15 ● RAM 数据存储器:64×8/96×8 ● EEPROM 存储器:32×8 ● 看门狗定时器功能 ● 多达 18 个双向 I/O 口 ● 4 个由软件控制的 SCOM 口 1/2 bias LCD 驱动 ( 仅 HT66F004) ● 多个引脚与外部中断口共用 ● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉 冲输出 ● 双时基功能,可提供固定时间的中断信号 ● 多通道 12-bit 分辨精度的 A/D 转换器 ● 低电压复位功能 ● Flash 程序存储器烧录可达 100,000 次 ● Flash 程序存储器数据可保存 10 年以上 ● EEPROM 数据存储器烧录可达 1,000,000 次 ● EEPROM 数据存储器数据可保存 10 年以上 ● 多种封装类型 Rev.1.60 6 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 概述 该系列单片机是 8 位具有高性能精简指令集的 Flash 单片机。具有一系列功能 和特性,其 Flash 存储器可多次编程的特性给用户提供了极大的方便。存储器 方面,还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非 易失性数据的 EEPROM 存储器。 在模拟特性方面,这款单片机包含一个多通道 12 位 A/D 转换器 . 还带有多个使 用灵活的定时器模块,可提供定时功能、脉冲产生功能、PWM 产生功能、捕 捉输入及比较匹配输出功能。内部看门狗定时器和低电压复位等内部保护特性, 外加优秀的抗干扰和 ESD 保护性能,确保单片机在恶劣的电磁干扰环境下可靠 地运行。 该系列单片机提供了高速和低速振荡器功能选项,且内建完整的系统振荡器, 无需外围元器件。其在不同工作模式之间动态切换的能力,为用户提供了一个 优化单片机操作和减少功耗的手段。 外加时基功能、I/O 使用灵活等其它特性,使这款单片机可以广泛应用于各种 产品中,例如电子仪器测量、环境监测、手持式测量工具、家庭应用、电子控 制工具、马达控制等方面。 选型表 对此系列的芯片而言,大多数的特性参数都是一样的。主要差异在于程序存储 器的容量和数据存储器容量。下表列出了各单片机的主要特性。 型号 ROM RAM EEPROM I/O 外部中断 A/D 64×8 32×8 8 1 12-bit×4 HT66F002 1K×14 64×8 32×8 8 1 12-bit×4 HT66F0025 2K×14 64×8 32×8 14 1 12-bit×4 HT66F003 1K×14 96×8 32×8 18 2 12-bit×8 HT66F004 2K×15 型号 HT66F002 HT66F0025 HT66F003 HT66F004 Rev.1.60 TM 模块 10-bit STM×1 10-bit STM×1 10-bit STM×1 10-bit PTM×1 时基 2 2 堆栈 2 4 R 型 LCD × × 封装类型 8SOP/10MSOP 8/10SOP 2 2 × 16NSOP 10-bit PTM×2 2 4 4 SCOM 16NSOP 20SOP/SSOP/DIP 7 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 方框图 Watchdog Timer Low Voltage Reset Flash/EEPROM Programming Circuitry EEPROM Data Memory Flash Program Memory 8-bit RISC MCU Core Reset Circuit Interrupt Controller Time Bases Internal RC Oscillators 12-bit A/D Converter I/O RAM Data Memory Timer Modules Software LCD Driver LCD Driver only for HT66F004 引脚图 VDD/AVDD PA6/STP0I/[STCK0] 1 8 VSS/AVSS 2 7 PA0/[STP0]/[STP0I]/AN0/ICPDA PA5/INT/STP0B/AN3 3 6 PA1/[STP0B]/AN1/VREF PA7/[INT]/STCK0/RES/ICPCK 4 5 PA2/[INT]/STP0/AN2/VREFO HT66F002/HT66F0025 8 SOP-A VDD/AVDD PA6/STP0I/[STCK0] 1 10 2 9 PA0/[STP0]/[STP0I]/AN0/ICPDA PA5/INT/STP0B/AN3 3 8 PA1/[STP0B]/AN1/VREF PA7/[INT]/STCK0/RES/ICPCK 4 7 PA2/[INT]/STP0/AN2/VREFO PA4 5 6 PA3/[INT] VSS/AVSS HT66F002 10 MSOP-A VDD/AVDD PA6/STP0I/[STCK0] 1 10 2 9 PA0/[STP0]/[STP0I]/AN0/ICPDA PA5/INT/STP0B/AN3 3 8 PA1/[STP0B]/AN1/VREF PA7/[INT]/STCK0/RES/ICPCK 4 7 PA2/[INT]/STP0/AN2/VREFO PA4 5 6 PA3/[INT] VSS/AVSS HT66F0025 10 SOP-A Rev.1.60 8 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 VDD/AVDD PA6/STP0I/[STCK0] 1 16 VSS/AVSS 2 15 PA0/[STP0]/[STP0I]/AN0/ICPDA PA5/INT/STP0B/AN3 3 14 PA1/[STP0B]/AN1/VREF PA7/[INT]/STCK0/RES/ICPCK PA4 NC 4 13 PA2/[INT]/STP0/AN2/VREFO 5 12 PA3/[INT] 6 11 NC NC 7 10 NC OCDSCK 8 9 OCDSDA HT66V002/HT66V0025 16 NSOP-A PB2/PTP1B 1 16 PB1/[PTCK1]/STP0B 2 15 PB3/[PTP1] PB4/[PTP1B] PB0/[PTP1I]/VREFO 3 14 PB5/PTP1 PA3/INT/STCK0/AN3 4 13 PA4/[INT]/PTCK1/STP0 PA2/[INT]/[STCK0]/AN2/OCDSCK/ICPCK 5 12 PA1/AN1/VREF 6 11 PA5/[INT]/PTP1I PA6/[PTCK1]/STP0I/[STP0] PA0/[STP0I]/AN0/OCDSDA/ICPDA 7 10 PA7/[PTCK1]/[STP0B]/RES VSS/AVSS 8 9 VDD/AVDD HT66F003/HT66V003 16 NSOP-A VSS/AVSS 1 16 VDD/AVDD PC0/SCOM0 2 15 PB0/INT0/AN0 PC1/SCOM1 3 14 PB1/INT1/AN1 PC2/RES PA0/PTP0/ICPDA/OCDSDA 4 13 PB2/PTCK0/AN2 5 12 PA4/PTCK1/AN3 PA1/PTP0I 6 11 PA5/AN4/VREF PA2/ICPCK/OCDSCK 7 10 PA6/AN5/VREFO PA3/PTP1I 8 9 PA7/PTP1/AN6 HT66F004/HT66V004 16 NSOP-A VSS/AVSS 1 20 PC0/SCOM0 2 19 PB0/INT0/AN0 PC1/SCOM1 3 18 PB1/INT1/AN1 PC2/RES PA0/PTP0/ICPDA/OCDSDA 4 17 PB2/PTCK0/AN2 5 16 PA4/PTCK1/AN3 VDD/AVDD PA1/PTP0I 6 15 PA5/AN4/VREF PA2/ICPCK/OCDSCK 7 14 PA6/AN5/VREFO PA3/PTP1I 8 13 PA7/PTP1/AN6 PB6/PTP1B 9 12 PB3/SCOM3/AN7 PB5/PTP0B 10 11 PB4/CLO/SCOM2 HT66F004/HT66V004 20 SOP-A/SSOP-A/DIP-A 注:1. 括号内的引脚为可编程改变位置的引脚 2. VDD&AVDD 指的是 VDD 和 AVDD 为同一个引脚。VSS&AVSS 指的是 VSS 和 AVSS 为同一个引脚。 3. OCDSDA,OCDSCK 引脚只存在于 EV 芯片,用于“片上调试”。 Rev.1.60 9 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 引脚说明 除了电源引脚及一些相关的变压控制引脚外,该系列单片机的所有引脚都以它 们的端口名称进行标注,例如 PA0、PA1 等,用于描述这些引脚的数字输入 / 输出功能。然而,这些引脚也与其它功能共用,如模数转换器,定时器模块等。 每个引脚的功能如下表所述,而引脚配置的详细内容见规格书其它章节。 HT66F002/HT66F0025 引脚名称 功能 PA0/[STP0]/[STP0I]/ AN0/ICPDA PA1/[STP0B]/AN1/VREF PA2/[INT]/STP0/AN2/ VREFO PA3/[INT] PA4 PA5/INT/STP0B/AN3 Rev.1.60 OPT PAWU PAPU PA0 PASR STP0 PASR PASR STP0I IFS0 AN0 PASR ICPDA — PAWU PAPU PA1 PASR STP0B PASR AN1 PASR VREF PASR PAWU PAPU PA2 PASR PASR INT IFS0 STP0 PASR AN2 PASR VREFO PASR PAWU PA3 PAPU PASR PASR INT IFS0 PAWU PA4 PAPU PAWU PAPU PA5 PASR PASR INT IFS0 STP0B PASR AN3 PASR I/T O/T ST CMOS — CMOS STM 输出 ST — 说明 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 STM 输入 AN — ADC 输入通道 0 ST CMOS 在线烧录数据 / 地址引脚 ST CMOS 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 — CMOS TM0 (STM) 反向输出 AN — ADC 输入通道 1 AN — ADC 参考电压输入 ST CMOS ST — 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 外部中断输入 — CMOS STM 输出 AN — ADC 输入通道 2 — AN ADC 参考电压输出 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 ST CMOS ST — ST CMOS 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 ST CMOS 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 ST — 外部中断输入 外部中断输入 — CMOS STM 反向输出 AN — ADC 输入通道 3 10 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 INT STCK0 RES ICPCK VDD AVDD VSS AVSS OPT PAWU PAPU IFS0 IFS0 PAWU PAPU IFS0 IFS0 RSTC — — — — — OCDSCK OCDSCK — ST — OCDSDA OCDSDA — ST CMOS 引脚名称 功能 PA6 PA6/STP0I/[STCK0] STP0I STCK0 PA7 PA7/[INT]/STCK0/RES/ ICPCK VDD AVDD VSS AVSS Rev.1.60 I/T O/T ST CMOS ST ST — — ST CMOS ST — ST — ST — ST CMOS PWR — PWR — PWR — PWR — 11 说明 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 STM 输入 STM 时钟输入 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 外部中断输入 STM 时钟输入 外部复位引脚 在线烧录时钟引脚 数字电源电压 模拟电源电压 数字地 模拟地 片上调试时钟引脚 ( 仅存在于 EV 芯片 ) 片上调试数据 / 地址引脚 ( 仅存在 于 EV 芯片 ) 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 HT66F003 引脚名称 AN0 OPT PAWU PAPU PASR PASR IFS0 PASR AN OCDSDA — ST ICPDA ST ST CMOS AN AN — — ST CMOS ST — STCK0 AN2 — PAWU PAPU PASR PASR PASR PAWU PAPU PASR PASR IFS0 IFS0 PASR ADC 输入通道 0 片上调试数据 / 地址引脚 ( 仅存在于 CMOS EV 芯片 ) CMOS 在线烧录数据 / 地址引脚 OCDSCK — ST ICPCK — PAWU PAPU PASR PASR IFS0 IFS0 PASR PAWU PAPU PASR PASR IFS0 PASR IFS0 PASR PAWU PAPU PASR IFS0 IFS0 ST STM 时钟输入 ADC 输入通道 2 片上调试时钟引脚 ( 仅存在于 EV 芯 — 片) CMOS 在线烧录时钟引脚 ST CMOS ST — 外部中断输入 ST AN — — STM 时钟输入 ADC 输入通道 3 ST CMOS ST — 外部中断输入 ST — PTM 时钟输入 功能 PA0 PA0/[STP0I]/AN0 /OCDSDA/ICPDA STP0I PA1 PA1/AN1/VREF AN1 VREF PA2 PA2/[INT]/[STCK0]/ AN2/OCDSCK/ICPCK INT PA3 PA3/INT/STCK0/AN3 INT STCK0 AN3 PA4 PA4/[INT]/PTCK1/STP0 INT PTCK1 STP0 PA5 PA5/[INT]/PTP1I INT PTP1I Rev.1.60 I/T O/T ST CMOS ST — ST AN — ST 说明 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 STM 输入 — 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 ADC 输入通道 1 ADC 参考电压输入 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 外部中断输入 — — 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 CMOS STM 输出 通用 I/O 口,可通过寄存器设置上 CMOS 拉电阻和唤醒功能 ST — 外部中断输入 ST — PTM 输入 12 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 引脚名称 功能 PA6 PA6/[PTCK1]/STP0I/ [STP0] PTCK1 STP0I STP0 PA7 PA7/[PTCK1]/[STP0B]/ RES PTCK1 STP0B RES PB0 PB0/[PTP1I]/VREFO PTP1I VREFO PB1 PB1/[PTCK1]/STP0B PTCK1 STP0B PB2/PTP1B PB2 PTP1B PB3/[PTP1] PB3 PTP1 PB4/[PTP1B] PB4 PTP1B PB5/PTP1 VDD AVDD VSS AVSS Rev.1.60 PB5 PTP1 VDD AVDD VSS AVSS OPT PAWU PAPU PASR PASR IFS0 PASR IFS0 PASR PAWU PAPU PASR PASR IFS0 PASR RSTC PBPU PBSR PBSR IFS0 PBSR PBPU PBSR PBSR IFS0 PBSR PBPU PBSR PBSR PBPU PBSR PBSR PBPU PBSR PBSR PBPU PBSR PBSR — — — — I/T O/T ST CMOS ST — PTM 时钟输入 ST — STM 输入 说明 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 — CMOS STM 输出 ST CMOS ST — ST ST ST — — AN ST ST ST ST ST — ST — ST — PWR PWR PWR PWR 13 PTM 时钟输入 CMOS STM 反向输出 — 外部复位引脚 通用 I/O 口,可通过寄存器设置上 CMOS 拉电阻 ST ST 通用 I/O 口,可通过寄存器设置上 拉电阻和唤醒功能 PTM 输入 ADC 参考电压输出 通用 I/O 口,可通过寄存器设置上 CMOS 拉电阻 — PTM 时钟输入 CMOS STM 反向输出 通用 I/O 口,可通过寄存器设置上 CMOS 拉电阻 CMOS PTM 反向输出 通用 I/O 口,可通过寄存器设置上 CMOS 拉电阻 CMOS PTM 输出 通用 I/O 口,可通过寄存器设置上 CMOS 拉电阻 CMOS PTM 反向输出 通用 I/O 口,可通过寄存器设置上 CMOS 拉电阻 CMOS PTM 输出 — 数字电源电压 — 模拟电源电压 — 数字地 — 模拟地 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 HT66F004 引脚名称 I/T O/T 说明 ST CMOS 通用 I/O 口,可通过寄存器设置上拉 电阻和唤醒功能 PTP0 OPT PAWU PAPU PASR PASR — OCDSDA — ST ICPDA ST ICPCK — PAWU PAPU — PAWU PAPU — OCDSCK — ST ST CMOS PTM0 输出 片上调试数据 / 地址引脚 ( 仅存在于 CMOS EV 芯片 ) CMOS 在线烧录数据 / 地址引脚 通用 I/O 口,可通过寄存器设置上拉 CMOS 电阻和唤醒功能 — PTM0 输入 通用 I/O 口,可通过寄存器设置上拉 CMOS 电阻和唤醒功能 CMOS 在线烧录时钟引脚 片上调试时钟引脚 ( 仅存在于 EV 芯 — 片) 通用 I/O 口,可通过寄存器设置上拉 CMOS 电阻和唤醒功能 — PTM1 输入 ST CMOS ST AN — — ST CMOS AN AN — — ST CMOS AN — — AN ST CMOS 功能 PA0 PA0/PTP0/OCDSDA/ ICPDA PA1/PTP0I PA1 PTP0I PA2 PA2/ICPCK/OCDSCK PA3/PTP1I PA3 PTP1I PA4 PA4/PTCK1/AN3 PTCK1 AN3 PA5 PA5/AN4/VREF AN4 VREF PA6 PA6/AN5/VREFO AN5 VREFO PA7 PA7/PTP1/AN6 PTP1 AN6 PB0 PB0/INT0/AN0 Rev.1.60 INT0 AN0 PAWU PAPU — PAWU PAPU PASR PASR PASR PAWU PAPU PASR PASR PASR PAWU PAPU PASR PASR PASR PAWU PAPU PASR PASR PASR PBPU PBSR PBSR PBSR ST ST ST ST ST 通用 I/O 口,可通过寄存器设置上拉 电阻和唤醒功能 PTM1 时钟输入 ADC 输入通道 3 通用 I/O 口,可通过寄存器设置上拉 电阻和唤醒功能 ADC 输入通道 4 ADC 参考电压输入 通用 I/O 口,可通过寄存器设置上拉 电阻和唤醒功能 ADC 输入通道 5 ADC 参考电压输出 通用 I/O 口,可通过寄存器设置上拉 电阻和唤醒功能 — CMOS PTM1 输出 AN — ADC 输入通道 6 通用 I/O 口,可通过寄存器设置上拉 ST CMOS 电阻 ST — 外部中断输入 AN — ADC 输入通道 0 14 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 引脚名称 PB1/INT1/AN1 PB2/PTCK0/AN2 PB3/SCOM3/AN7 PB4/CLO/SCOM2 PB5/PTP0B PB6/PTP1B PC0/SCOM0 OPT PBPU PB1 PBSR INT1 PBSR AN1 PBSR PBPU PB2 PBSR PTCK0 PBSR AN2 PBSR PBPU PB3 PBSR SCOM3 SCOMC AN7 PBSR PBPU PB4 PBSR CLO PBSR SCOM2 SCOMC PBPU PB5 PBSR PTP0B PBSR PBPU PB6 PBSR PTP1B PBSR 功能 PC0 PCPU SCOM0 SCOMC PC1/SCOM1 PC2/RES VDD AVDD VSS AVSS PC1 PCPU SCOM1 SCOMC PCPU PC2 RSTC RES RSTC VDD — AVDD — VSS — AVSS — I/T O/T ST CMOS ST AN — — ST CMOS ST AN — — ST CMOS — SCOM AN — ST CMOS — — CMOS SCOM ST CMOS ST CMOS ST CMOS ST CMOS ST CMOS — SCOM ST CMOS — SCOM ST CMOS ST PWR PWR PWR PWR — — — — — 说明 通用 I/O 口,可通过寄存器设置上拉 电阻 外部中断输入 ADC 输入通道 1 通用 I/O 口,可通过寄存器设置上拉 电阻 PTM0 时钟输入 ADC 输入通道 2 通用 I/O 口,可通过寄存器设置上拉 电阻 LCD COM 输出 ADC 输入通道 7 通用 I/O 口,可通过寄存器设置上拉 电阻 系统时钟输出 LCD COM 输出 通用 I/O 口,可通过寄存器设置上拉 电阻 PTM0 反向输出 通用 I/O 口,可通过寄存器设置上拉 电阻 PTM1 反向输出 通用 I/O 口,可通过寄存器设置上拉 电阻 LCD COM 输出 通用 I/O 口,可通过寄存器设置上拉 电阻 LCD COM 输出 通用 I/O 口,可通过寄存器设置上拉 电阻 外部复位引脚 数字电源电压 * 模拟电源电压 * 数字地 ** 模拟地 ** 注:I/T:输入类型; O/T:输出类型 OPT:通过寄存器选项来设置 SCOM:软件控制的 LCD COM PWR:电源; ST:斯密特触发输入; AN:模拟信号 CMOS:CMOS 输出; *:VDD 是单片机电源电压,而 AVDD 是 ADC 电源电压。AVDD 与 VDD 在内部是同一个引脚。 **:VSS 是单片机地引脚,而 AVSS 是 ADC 地引脚。AVSS 与 VSS 在内部是同一个引脚。 Rev.1.60 15 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 极限参数 电源供应电压 ................................................................................VSS-0.3V~VSS+6.0V 端口输入电压 ................................................................................VSS-0.3V~VDD+0.3V 储存温度 .................................................................................................. -50˚C~125˚C 工作温度 ..................................................................................................... -40˚C~85˚C IOH 总电流 ............................................................................................................-80mA IOL 总电流..............................................................................................................80mA 总功耗 ................................................................................................................500mW 注:这里只强调额定功率,超过极限参数所规定的范围将对芯片造成损害,无 法预期芯片在上述标示范围外的工作状态,而且若长期在标示范围外的条 件下工作,可能影响芯片的可靠性。 直流电气特性 Ta=25°C 符号 参数 测试条件 条件 VDD — fSYS=8MHz VDD 工作电压 (HIRC) IDD1 工作电流,正常模式 fSYS=fH (HIRC) 3V 无负载 , fH=8MHz, ADC off, WDT 使能 , 5V LVR 使能 IDD2 工作电流,低速模式 fSYS=fL=LIRC 3V 无负载 , fSYS=LIRC, ADC off, WDT 使能 , 5V LVR 使能 3V 5V 3V 5V 3V 5V 3V 5V 3V 5V 3V 5V 3V 5V 3V 5V 3V 5V IDD3 工作电流,正常模式 fH=8MHz (HIRC) IIDLE0 IDLE0 模式,待机电流 (LIRC on) IIDLE1 IDLE1 模式,待机电流 (HIRC) ISLEEP0 SLEEP0 模式,待机电流 (LIRC off) Rev.1.60 无负载 , fSYS=fH/2, ADC off, WDT 使能 , LVR 使能 无负载 , fSYS=fH/4, ADC off, WDT 使能 , LVR 使能 无负载 , fSYS=fH/8, ADC off, WDT 使能 , LVR 使能 无负载 , fSYS=fH/16, ADC off, WDT 使能 , LVR 使能 无负载 , fSYS=fH/32, ADC off, WDT 使能 , LVR 使能 无负载 , fSYS=fH/64, ADC off, WDT 使能 , LVR 使能 无负载 , ADC off, WDT 使能,LVR 除能 无负载 , ADC off, WDT 使能 , fSYS=8MHz on 无负载 , ADC off, WDT 除能 , LVR 除能 16 最小 典型 最大 单位 2.2 — 5.5 V — 1.0 2.0 mA — 2.0 3.0 mA — 20 30 μA — 30 60 μA — — — — — — — — — — — — — — — — — — 1.0 1.5 0.9 1.3 0.8 1.1 0.7 1.0 0.6 0.9 0.5 0.8 1.3 5.0 0.8 1.0 0.1 0.3 1.5 2.0 1.3 1.8 1.1 1.6 1.0 1.4 0.9 1.2 0.8 1.1 3.0 10 1.6 2.0 1.0 2.0 mA mA mA mA mA mA mA mA mA mA mA mA μA μA mA mA μA μA 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 符号 ISLEEP1 VIL1 VIH1 VIL2 VIH2 IOL IOH RPH IOCDS 参数 测试条件 条件 VDD SLEEP1 模式,待机电流 3V 无负载 , ADC off, (LIRC on) 5V WDT 使能 , LVR 除能 输入 / 输出口或除 RES 脚 5V — 以外的输入引脚低电平输 — — 入电压 输入 / 输出口或除 RES 脚 5V — 以外的输入引脚高电平输 — — 入电压 低电平输入电压 (RES) — — 高电平输入电压 (RES) — — 3V VOL=0.1VDD I/O 口灌电流 5V VOL=0.1VDD 3V VOH=0.9VDD I/O 口源电流 5V VOH=0.9VDD 3V — I/O 口上拉电阻 5V — 工作电流,正常模式 fSYS=fH (HIRC) 无负载 , fH=8MHz, 3V ( 用于 OCDS EV 测试, ADC off, WDT 使能 连接到 e-Link) Rev.1.60 17 最小 典型 最大 单位 — — 0 1.3 2.2 — 5.0 10 1.5 μA μA V 0 — 0.2VDD V 3.5 — 5.0 V 0.8VDD — VDD V 0 — 0.4VDD 0.9VDD — VDD 18 36 — 40 80 — -3 -6 — -7 -14 — 20 60 100 10 30 50 V V mA mA mA mA kΩ kΩ 1.4 mA — 2.0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 交流电气特性 Ta=25°C 符号 参数 fCPU 工作时钟 fHIRC 系统时钟 (HIRC) fLIRC tTIMER tRES tINT tEERD tEEWR 系统时钟 (LIRC) xTCKn, xTPnI 输入脉冲宽度 外部复位低电平脉宽 中断脉宽 EEPROM 读周期 EEPROM 写周期 系统启动时间 ( 从 HALT 中唤醒,HALT 状态 下 fSYS 关闭 ) 系统复位延迟时间 ( 上电复位,LVR 复位,WDTC 软件复位 ) 系统复位延迟时间 (WDT 溢出复位,RES 复位 ) tSST tRSTD 测试条件 条件 VDD 2.2~5.5V — 3V/5V Ta = 25°C 3V/5V Ta = 0°C~70°C 2.2V~5.5V Ta = 0°C~70°C 2.2V~5.5V Ta = -40°C~85°C 2.2V~5.5V Ta = -40°C~85°C — — — — — — — — — — fSYS = HIRC — fSYS = LIRC 最小 典型 最大 单位 DC -2% -5% -8% -12% 8 0.3 10 0.3 — — 16 — 8 8 8 8 32 — — — 2 2 — 8 +2% +5% +8% +12% 50 — — — 4 5 — 2 — — MHz MHz MHz MHz MHz kHz μs μs μs tSYS ms tSYS — — 25 50 100 ms — — 8.3 16.7 33.3 ms 注: 1. tSYS= 1/fSYS 2. 为了保证 HIRC 振荡器的频率精度,VDD 与 VSS 间连接一个 0.1μF 的去耦电容,并尽可能接近芯 片。 Rev.1.60 18 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ADC 电气特性 符号 参数 Ta=25°C AVDD ADC 工作电压 VDD — VADI ADC 输入电压 — VREF ADC 参考电压 DNL 非线性微分误差 INL 非线性积分误差 IADC 打开 ADC 增加的功耗 tADCK ADC 时钟周期 ADC 转换时间 tADC ( 包括采样和保持时间 ) tADS ADC 采样时间 tON2ST ADC On-to-Start 时间 3V 5V 2.7V 3V 5V 2.7V 3V 5V 3V 5V 2.7~5.5V 测试条件 条件 — 最小 典型 最大 单位 2.7 — V — 0 — 5.5 AVDD / VREF — 2 AVDD V V VREF=AVDD=VDD tADCK =0.5μs -3 — +3 LSB VREF=AVDD=VDD tADCK =0.5μs -4 — +4 LSB 无负载 (tADCK =0.5μs ) 无负载 (tADCK =0.5μs ) — — — 0.5 1.0 1.5 — 2.0 3.0 10 mA mA μs 2.7~5.5V 12-bit ADC 16 — 20 tADCK 2.7~5.5V 2.7~5.5V — 4 4 — — — tADCK μs — — 运算放大器电气特性 Ta=25°C 符号 AVDD IOPA VOPOS1 VCM PSRR CMRR SR GBW 参数 OPA 工作电压 OPA 工作电流 OPA 输入失调电压 共模电压 电源电压抑制比 共模抑制比 电压转换速率 +, 电压转换速率 增益带宽 ERRG OPA 增益错误 Rev.1.60 VDD — 5 5 5 5 5 测试条件 条件 — 无负载 — — — — 最小 典型 最大 单位 2.7 — -15 0.2 60 60 — 200 — — 80 80 5.5 350 15 VDD-1.4 — — V μA mV V dB dB 5 — 0.8 1.5 — V/μs 5 — Gain=1/2/3/4 若 OPA 输入电压 ≥ 0.2V 500 — — kHz -5 Gain +5 % 5 19 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 LVR 电气特性 符号 VDD VLVR VBG tLVR Ta=25°C 参数 VDD 工作电压 — 低电压复位电压 — Reference Output with Buffer — 低电压复位脉宽 — 测试条件 条件 — LVR 使能,选择 2.1V TJ = +25°C@3.15V — 最小 典型 最大 单位 1.9 -5% -5% 160 5.5 +5% +5% 640 — 2.1 1.04 320 LCD 电气特性 – HT66F004 符号 IBIAS 参数 Ta=25°C VDD LCD VDD/2 偏压电流 V V V μs 5V 测试条件 条件 最小 典型 最大 单位 ISEL[1:0]=00 17.5 25.0 32.5 μA ISEL[1:0]=01 35 50 65 μA ISEL[1:0]=10 70 100 130 μA ISEL[1:0]=11 140 200 260 μA 0.475 0.5 VSCOM 用于 LCD COM 的 VDD/2 电压 2.2~5.5V 无负载 0.525 VDD 上电复位特性 Ta=25°C 符号 VPOR RRPOR tPOR 参数 上电复位电压 上电复位电压速率 VDD 保持为 VPOR 的最小时间 VDD — — — 测试条件 条件 — — — 最小 典型 最大 单位 — 0.035 1 — — — 100 — — mV V/ms ms VDD tPOR RRPOR VPOR Rev.1.60 20 Time 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 系统结构 内部系统结构是盛群单片机具有良好性能的主要因素。由于采用 RISC 结构, 此单片机具有高运算速度和高性能的特点。通过流水线的方式,指令的取得和 执行同时进行,此举使得除了跳转和调用指令外,其它指令都能在一个指令周 期内完成。8 位 ALU 参与指令集中所有的运算,它可完成算术运算、逻辑运算、 移位、递增、递减和分支等功能,而内部的数据路径则是以通过累加器和 ALU 的方式加以简化。有些寄存器在数据存储器中被实现,且可以直接或间接寻址。 简单的寄存器寻址方式和结构特性,确保了在提供具有最大可靠度和灵活性的 I/O 和 A/D 控制系统时,仅需要少数的外部器件。使得该单片机适用于低成本 和批量生产的控制应用。 时序和流水线结构 主系统时钟由 HIRC 或者 LIRC 振荡器提供,它被细分为 T1~T4 四个内部产生 的非重叠时序。在 T1 时间,程序计数器自动加一并抓取一条新的指令。剩下 的时间 T2~T4 完成译码和执行功能,因此,一个 T1~T4 时钟周期构成一个指令 周期。虽然指令的抓取和执行发生在连续的指令周期,但单片机流水线结构会 保证指令在一个指令周期内被有效执行。除非程序计数器的内容被改变,如子 程序的调用或跳转,在这种情况下指令将需要多一个指令周期的时间去执行。                                                                                                                                          系统时序和流水线 如果指令牵涉到分支,例如跳转或调用等指令,则需要两个指令周期才能完成 指令执行。需要一个额外周期的原因是程序先用一个周期取出实际要跳转或调 用的地址,再用另一个周期去实际执行分支动作,因此用户需要特别考虑额外 周期的问题,尤其是在执行时间要求较严格的时候。                                                                                                              指令捕捉 Rev.1.60 21 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 程序计数器 在程序执行期间,程序计数器用来指向下一个要执行的指令地址。除了“JMP” 和“CALL”指令需要跳转到一个非连续的程序存储器地址之外,它会在每条 指令执行完成以后自动加一。只有较低的 8 位,即所谓的程序计数器低字节寄 存器 PCL,可以被用户直接读写。 当执行的指令要求跳转到不连续的地址时,如跳转指令、子程序调用、中断或 复位等,单片机通过加载所需要的位址到程序寄存器来控制程序,对于条件跳 转指令,一旦条件符合,在当前指令执行时取得的下一条指令将会被舍弃,而 由一个空指令周期来取代。 程序计数器 单片机型号 程序计数器高字节 PCL 寄存器 HT66F002/HT66F003 PC9~PC8 PCL7~PCL0 HT66F0025/HT66F004 PC10~PC8 PCL7~PCL0 程序计数器 程序计数器的低字节,即程序计数器的低字节寄存器 PCL,可以通过程序控制, 且它是可以读取和写入的寄存器。通过直接写入数据到这个寄存器,一个程序 短跳转可直接执行,然而只有低字节的操作是有效的,跳转被限制在存储器的 当前页中,即 256 个存储器地址范围内,当这样一个程序跳转要执行时,会插 入一个空指令周期。PCL 的使用可能引起程序跳转,因此需要额外的指令周期。 堆栈 堆栈是一个特殊的存储空间,用来存储程序计数器中的内容。堆栈既不是数据 部分也不是程序空间部分,而且它既不是可读取也不是可写入的。当前层由堆 栈指针 (SP) 加以指示,同样也是不可读写的。在子程序调用或中断响应服务 时,程序计数器的内容被压入到堆栈中。当子程序或中断响应结束时,返回指 令 (RET 或 RETI) 使程序计数器从堆栈中重新得到它以前的值。当一个芯片复 位后,堆栈指针将指向堆栈顶部。 P ro g ra m T o p o f S ta c k S ta c k L e v e l 1 S ta c k P o in te r B o tto m o f S ta c k C o u n te r P ro g ra m M e m o ry S ta c k L e v e l N 单片机型号 HT66F002/HT66F003 HT66F0025/HT66F004 堆栈层数 2 4 如果堆栈已满,且有非屏蔽的中断发生,中断请求标志会被置位,但中断响应 将被禁止。当堆栈指针减少 ( 执行 RET 或 RETI),中断将被响应。这个特性提 供程序设计者简单的方法来预防堆栈溢出。然而即使堆栈已满,CALL 指令仍 然可以被执行,而造成堆栈溢出。使用时应避免堆栈溢出的情况发生,因为这 可能导致不可预期的程序分支指令执行错误。 若堆栈溢出,则首个存入堆栈的程序计数器数据将会丢失。 Rev.1.60 22 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 算术逻辑单元 – ALU 算术逻辑单元是单片机中很重要的部分,执行指令集中的算术和逻辑运算。 ALU 连接到单片机的数据总线,在接收相关的指令码后执行需要的算术与逻辑 操作,并将结果存储在指定的寄存器,当 ALU 计算或操作时,可能导致进位、 借位或其它状态的改变,而相关的状态寄存器会因此更新内容以显示这些改变, ALU 所提供的功能如下: ● 算术运算:ADD,ADDM,ADC,ADCM,SUB,SUBM,SBC,SBCM,DAA ● 逻辑运算:AND,OR,XOR,ANDM,ORM,XORM,CPL,CPLA ● 移位运算:RRA,RR,RRCA,RRC,RLA,RL,RLCA,RLC ● 递增和递减:INCA,INC,DECA,DEC ● 分支判断:JMP,SZ,SZA,SNZ,SIZ,SDZ,SIZA,SDZA,CALL,RET, RETI Flash 程序存储器 程序存储器用来存放用户代码即储存程序。程序存储器为 FLASH 类型意味着 可以多次重复编程,方便用户使用同一芯片进行程序的修改。使用适当的单片 机编程工具,此单片机提供用户灵活便利的调试方法和项目开发规划及更新。 单片机型号 ROM 容量 HT66F002/HT66F003 1K×14 HT66F0025 2K×14 HT66F004 2K×15 结构 程序存储器的容量为 1K×14 位或 2K×15 位,程序存储器用程序计数器来寻址, 其中也包含数据、表格和中断入口。数据表格可以设定在程序存储器的任何地 址,由表格指针来寻址。 HT66F002 HT66F0025 HT66F003 HT66F004 000H Initialisation Vector Initialisation Vector Initialisation Vector Initialisation Vector 004H Interrupt Vectors Interrupt Vectors Look-up Table Look-up Table Interrupt Vectors Interrupt Vectors Look-up Table Look-up Table 018H 01CH n00H nFFH 3FFH 14 bits 14 bits 7FFH 14 bits 7FFH 15 bits 程序存储器结构 Rev.1.60 23 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 特殊向量 程序存储器内部某些地址保留用做诸如复位和中断入口等特殊用途。地址 000H 是芯片复位后的程序起始地址。在芯片复位之后,程序将跳到这个地址并开始 执行。 查表 程序存储器中的任何地址都可以定义成一个表格,以便储存固定的数据。使用 表格时,表格指针必须先行设定,其方式是将表格的地址放在表格指针寄存器 TBLP 中。这个寄存器定义表格总的地址。 在设定完表格指针后,表格数据可以使用“TABRDC [m]”或“TABRDL [m]” 指令分别从程序存储器当前页或最后页查表读取。当这些指令执行时,程序存 储器中表格数据低字节,将被传送到使用者所指定的数据存储器 [m],程序存 储器中表格数据的高字节,则被传送到 TBLH 特殊寄存器,而高字节中未使用 的位将被读取为“0”。 下图是查表中寻址 / 数据流程:                                                                                                    查表范例 以下范例说明表格指针和表格数据如何被定义和执行。这个例子使用的表格数 据用 ORG 伪指令储存在存储器中。ORG 指令的值“300H”指向的地址是 1K 程序存储器中最后一页的起始地址。表格指针的初始值设为 06H,这可保证从 数据表格读取的第一笔数据位于程序存储器地址 306H,即最后一页起始地址后 的第六个地址。值得注意的是,假如“TABRDL [m]”指令被使用,则表格指针 指向最后一页由 TBLP 指定的地址。在这个例子中,表格数据的高字节等于零, 而当“TABRDL [m]”指令被执行时,此值将会自动的被传送到 TBLH 寄存器。 TBLH 寄存器为只读寄存器,不能重新储存,若主程序和中断服务程序都使用 表格读取指令,应该注意它的保护。使用表格读取指令,中断服务程序可能会 改变 TBLH 的值,若随后在主程序中再次使用这个值,则会发生错误,因此建 议避免同时使用表格读取指令。然而在某些情况下,如果同时使用表格读取指 令是不可避免的,则在执行任何主程序的表格读取指令前,中断应该先除能, 另外要注意的是所有与表格相关的指令,都需要两个指令周期去完成操作。 Rev.1.60 24 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 表格读取程序举例 tempreg1 db ? ; temporary register #1 tempreg2 db ? ; temporary register #2 : : mov a,06h ; initialise low table pointer - note that this address ; is referenced mov tblp,a ; to the last page or present page : : tabrdl tempreg1 ; transfers value in table referenced by table pointer ; data at program memory address “306H” transferred to ; tempreg1 and TBLH dec tblp ; reduce value of table pointer by one tabrdl tempreg2 ; transfers value in table referenced by table pointer ; data at program memory address “305H” transferred to ; tempreg2 and TBLH in this example the data “1AH” is ; transferred to tempreg1 and data “0FH” to register ; tempreg2 : : org 300h ; sets initial address of program memory dc 00Ah, 00Bh, 00Ch, 00Dh, 00Eh, 00Fh, 01Ah, 01Bh : : 在线烧录 Flash 型程序存储器提供用户便利地对同一芯片进行程序的更新和修改。 另外,HOLTEK 单片机提供 4 线接口的在线烧录方式。用户可将进行过烧录或 未经过烧录的单片机芯片连同电路板一起制成,最后阶段进行程序的更新和程 序的烧写,在无需去除或重新插入芯片的情况下方便地保持程序为最新版。 MCU 在线烧录引脚名称 Holtek 烧录器引脚 HT66F002 HT66F003 功能 /HT66F0025 /HT66F004 串行数据 / 地址输入 / 输出 ICPDA PA0 PA2 串行时钟 ICPCK PA7 VDD VDD 电源 VSS VSS 地 芯片内部程序存储器和 EEPROM 存储器都可以通过 4 线的接口在线进行烧录。 其中 PA0 用于数据串行下载或上传、PA2 或 PA7 用于串行时钟、另外两条用于 提供电源。芯片在线烧写的详细使用说明超出此文档的描述范围,将由专门的 参考文献提供。 在烧录过程中,烧录器会控制 ICPDA 和 ICPCK 脚进行数据和时钟烧录,用户 必须确保这两个引脚没有连接至其它输出脚。 Rev.1.60 25 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 W r ite r C o n n e c to r S ig n a ls M C U W r ite r _ V D D V D D IC P D A P A 0 IC P C K P A 7 W r ite r _ V S S V S S * P r o g r a m m in g P in s * T o o th e r C ir c u it HT66F002/HT66F0025 W r ite r C o n n e c to r S ig n a ls M C U W r ite r _ V D D V D D IC P D A P A 0 IC P C K P A 2 W r ite r _ V S S V S S * P r o g r a m m in g P in s * T o o th e r C ir c u it HT66F003/HT66F004 注:* 可能为电阻或电容。若为电阻则其值必须大于 1kΩ,若为电容则其必须小于 1nF。 片上调试 EV 芯片 HT66V00x 用于 HT66F00x 系列单片机仿真。此 EV 芯片提供片上调 试功能(OCDS)用于开发过程中的单片机调试。除了片上调试功能方面, EV 芯片和实际 MCU 在功能上几乎是兼容的。用户可将 OCDSDA 和 OCDSCK 引脚连接至 Holtek HT-IDE 开发工具,从而实现 EV 芯片对实际 IC 的仿真。 OCDSDA 引脚为 OCDS 数据 / 地址输入 / 输出脚,OCDSCK 引脚为 OCDS 时 钟输入脚。当用户用 EV 芯片进行调试时,实际单片机 OCDSDA 和 OCDSCK 引脚上的其它共用功能无效。由于这两个 OCDS 引脚与 ICP 引脚共用,因此在 线烧录时仍用作 Flash 存储器烧录引脚。关于 OCDS 功能的详细描述,请参考 “Holtek e-Link for 8-bit MCU OCDS 使用手册”文件。 Rev.1.60 26 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Holtek e-Link 引脚名称 OCDSDA OCDSCK VDD VSS EV 芯片引脚名称 OCDSDA OCDSCK VDD VSS 功能 片上调试串行数据 / 地址输入 / 输出 片上调试时钟输入 电源 地 数据存储器 数据存储器是内容可更改的 8 位 RAM 内部存储器,用来储存临时数据。 结构 数据存储器分为 2 个部分,第一部分是特殊功能数据存储器。这些寄存器有固 定的地址且与单片机的正确操作密切相关。大多特殊功能寄存器都可在程序控 制下直接读取和写入,但有些被加以保护而不对用户开放。第二部分数据存储 器是做一般用途使用,都可在程序控制下进行读取和写入。 总的数据存储器被分为 2 个区。大部分特殊功能数据寄存器均可在所有 Bank 被访问,除了 EEC 寄存器只位于 Bank 1 的“40H”地址。切换不同区域可通过 设置区域指针实现。所有单片机的数据存储器的起始地址都是“00H”。 单片机型号 容量 Bank0 Bank1 HT66F002/HT66F0025/HT66F003 64×8 40H~7FH 仅有 EEC 寄存器 HT66F004 96×8 40H~9FH 仅有 EEC 寄存器 通用功能数据存储器 所有单片机的程序需要一个读 / 写的存储区,让临时数据可以被储存和再使用。 该区域就是通用数据存储器。此系列单片机的通用功能数据存储器的容量为 64×8 或 96×8 字节,分布在 Bank0。用户可对此区域进行读取和写入操作。使 用“SET [m].i”和“CLR [m].i”指令可对个别位进行设置或复位的操作,方便 用户在数据存储器中进行位操作。 40H EEC General Purpose Data Memory Unused 7FH HT66F002/HT66F0025/HT66F003 通用功能数据存储器 40H EEC General Purpose Data Memory Unused 9FH HT66F004 通用功能数据存储器 Rev.1.60 27 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 特殊功能数据存储器 这个区域的数据存储器是存放特殊寄存器的,它和单片机的正确操作密切相关。 大多数寄存器是可以读取和写入,只有一些是被写保护而只可读取的,相关的 介绍请参考特殊功能寄存器的部分。需注意,任何读取指令对于未定义的地址 读取将返回“00H”的值。 Bank0 & Bank1 Bank0 & Bank1 00H IAR0 20H SADOL 01H MP0 21H SADOH 02H IAR1 22H SADC0 03H MP1 23H SADC1 04H BP 24H SADC2 05H ACC 25H RSTC 06H PCL 26H PASR 07H TBLP 27H Unused 08H TBLH 28H STM0C0 09H Unused 29H STM0C1 0AH STATUS 2AH STM0DL 0BH SMOD 2BH STM0DH 0CH Unused 2CH STM0AL 0DH INTEG 2DH STM0AH 0EH INTC0 0FH INTC1 Unused 10H Unused 2EH ~ 3FH 11H MFI0 12H Unused 13H Unused 14H PA 15H PAC 16H PAPU 17H PAWU 18H IFS0 19H WDTC 1AH Unused 1BH TBC 1CH SMOD1 1DH Unused 1EH EEA 1FH EED : Unused, read as “00” HT66F002/HT66F0025 特殊功能数据存储器结构 Rev.1.60 28 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Bank0 & Bank1 Bank0 & Bank1 00H IAR0 20H SADOL 01H MP0 21H SADOH 02H IAR1 22H SADC0 03H MP1 23H SADC1 04H BP 24H SADC2 05H ACC 25H RSTC 06H PCL 26H PASR 07H TBLP 27H PBSR 08H TBLH 28H STM0C0 STM0C1 09H Unused 29H 0AH STATUS 2AH STM0DL 0BH SMOD 2BH STM0DH 0CH Unused 2CH STM0AL 0DH INTEG 2DH STM0AH 0EH INTC0 2EH Unused 0FH INTC1 2FH PB 10H Unused 30H PBC 11H MFI0 31H PBPU 12H MFI1 32H PTM1C0 13H Unused 33H PTM1C1 14H PA 34H PTM1DL 15H PAC 35H PTM1DH 16H PAPU 36H PTM1AL 17H PAWU 37H PTM1AH 18H IFS0 19H WDTC 38H 39H PTM1RPH 1AH Unused 1BH TBC 1CH SMOD1 1DH Unused 1EH EEA 1FH EED 3AH ~ 3FH PTM1RPL Unused : Unused, read as “00” HT66F003 特殊功能数据存储器结构 Rev.1.60 29 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Bank0 & Bank1 Bank0 & Bank1 IAR0 20H SADOL 01H MP0 21H SADOH 02H IAR1 22H SADC0 03H MP1 23H SADC1 04H BP 24H SADC2 05H ACC 25H RSTC 06H PCL 26H PASR 07H TBLP 27H PBSR 08H TBLH 28H Unused 09H Unused 29H PTM0C0 0AH STATUS 2AH PTM0C1 0BH SMOD 2BH PTM0DL 0CH Unused 2CH PTM0DH 0DH INTEG 2DH PTM0AL 0EH INTC0 2EH PTM0AH 0FH INTC1 2FH PTM0RPL 10H Unused 30H PTM0RPH 11H MFI0 31H Unused 12H Unused 32H PTM1C0 13H Unused 33H PTM1C1 14H PA 34H PTM1DL 15H PAC 35H PTM1DH 16H PAPU 36H PTM1AL 17H PAWU 37H PTM1AH 18H Unused 38H PTM1RPL 19H WDTC 39H PTM1RPH 1AH Unused 3AH PB 1BH TBC 3BH PBC 1CH SMOD1 3CH PBPU 1DH SCOMC 3DH PC 1EH EEA 3EH PCC 1FH EED 3FH PCPU 00H : Unused, read as “00” HT66F004 特殊功能数据存储器结构 Rev.1.60 30 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 特殊功能寄存器 大部分特殊功能寄存器的细节将在相关功能章节描述,但有几个寄存器需在此 章节单独描述。 间接寻址寄存器 – IAR0,IAR1 间接寻址寄存器 IAR0 和 IAR1 的地址虽位于数据存储区,但其并没有实际的物 理地址。间接寻址的方法准许使用间接寻址指针做数据操作,以取代定义实际 存储器地址的直接存储器寻址方法。在间接寻址寄存器 (IAR0 和 IAR1) 上的任 何动作,将对间接寻址指针 (MP0 和 MP1) 所指定的存储器地址产生对应的读 / 写操作。它们总是成对出现,IAR0 和 MP0 可以访问 Bank 0,而 IAR1 和 MP1 可以访问所有 Bank。因为这些间接寻址寄存器不是实际存在的,直接读取将返 回“00H”的结果,而直接写入此寄存器则不做任何操作。 存储器指针 – MP0,MP1 该单片机提供两个存储器指针,即 MP0 和 MP1。由于这些指针在数据存储器 中能像普通的寄存器一般被操作,因此提供了一个寻址和数据追踪的有效方法。 当对间接寻址寄存器进行任何操作时,单片机指向的实际地址是由存储器指针 所指定的地址。MP0,IAR0 用于访问 Bank 0,而 MP1 和 IAR1 可通过 BP 寄存 器访问所有的 Bank。直接寻址仅可以用在 Bank 0 中,其它所有 Bank 只能使用 MP1 和 IAR1 进行间接寻址。 以下例子说明如何清除一个具有 4 RAM 地址的区块,它们已事先定义成地址 adres1 到 adres4。 间接寻址程序举例 data .section ´data´ adres1 db ? adres2 db ? adres3 db ? adres4 db ? block db ? code .section at 0 ´code´ org 00h start: mov a,04h mov block,a mov a,offset adres1 mov mp0,a loop: clr IAR0 inc mp0 sdz block jmp loop continue: ; setup size of block ; Accumulator loaded with first RAM address ; setup memory pointer with first RAM address ; clear the data at address defined by mp0 ; increment memory pointer ; check if last memory location has been cleared 在上面的例子中有一点值得注意,即并没有确定 RAM 地址。 Rev.1.60 31 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 存储区指针 – BP 对于此系列单片机,数据存储器被分为两个部分,即 Bank 0 和 Bank 1。可以通 过设置存储区指针(Bank Pointer)值来访问不同的数据存储区。BP 指针的第 0 位用于选择数据存储器的 Bank 0 或 Bank 1。 复位后,数据存储器会初始化到 Bank 0,但是在暂停模式下的 WDT 溢出复位, 不会改变通用数据存储器的存储区号。应该注意的是特殊功能数据存储器不受 存储区的影响,也就是说,不论是在哪一个存储区,都能对特殊功能寄存器进 行读写操作。数据存储器的直接寻址总是访问 Bank 0,不影响存储区指针的值。 要访问 Bank 0 之外的存储区,则必须要使用间接寻址方式。 BP 寄存器 Bit Name R/W POR 7 — — — 6 — — — 5 — — — 4 — — — Bit 7~1 未使用,读为“0” Bit 0 DMBP0:数据存储区选择位 0:Bank 0 1:Bank 1 3 — — — 2 — — — 1 — — — 0 DMBP0 R/W 0 累加器 – ACC 对任何单片机来说,累加器是相当重要的,且与 ALU 所完成的运算有密切关 系,所有 ALU 得到的运算结果都会暂时存在 ACC 累加器里。若没有累加器, ALU 必须在每次进行如加法、减法和移位的运算时,将结果写入到数据存储器, 这样会造成程序编写和时间的负担。另外数据传送也常常牵涉到累加器的临时 储存功能,例如在使用者定义的一个寄存器和另一个寄存器之间传送数据时, 由于两寄存器之间不能直接传送数据,因此必须通过累加器来传送数据。 程序计数器低字节寄存器 – PCL 为了提供额外的程序控制功能,程序计数器低字节设置在数据存储器的特殊功 能区域内,程序员可对此寄存器进行操作,很容易的直接跳转到其它程序地址。 直接给 PCL 寄存器赋值将导致程序直接跳转到程序存储器的某一地址,然而由 于寄存器只有 8 位长度,因此只允许在本页的程序存储器范围内进行跳转,而 当使用这种运算时,要注意会插入一个空指令周期。 表格寄存器 – TBLP,TBLH 这两个特殊功能寄存器对存储在程序存储器中的表格进行操作。TBLP 为表格 指针,指向表格数据存储的地址。它的值必须在任何表格读取指令执行前加以 设定,由于它的值可以被如“INC”或“DEC”的指令所改变,这就提供了一 种简单的方法对表格数据进行读取。表格读取数据指令执行之后,表格数据高 字节存储在 TBLH 中。其中要注意的是,表格数据低字节会被传送到使用者指 定的地址。 Rev.1.60 32 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 状态寄存器 – STATUS 这 8 位的状态寄存器由零标志位 (Z)、进位标志位 (C)、辅助进位标志位 (AC)、 溢出标志位 (OV)、暂停标志位 (PDF) 和看门狗定时器溢出标志位 (TO) 组成。 这些算术 / 逻辑操作和系统运行标志位是用来记录单片机的运行状态。 除了 PDF 和 TO 标志外,状态寄存器中的位像其它大部分寄存器一样可以被改 变。任何数据写入到状态寄存器将不会改变 TO 或 PDF 标志位。另外,执行不 同的指令后,与状态寄存器有关的运算可能会得到不同的结果。TO 标志位只会 受系统上电、看门狗溢出或执行“CLR WDT”或“HALT”指令影响。PDF 标 志位只会受执行“HALT”或“CLR WDT”指令或系统上电影响。 Z、OV、AC 和 C 标志位通常反映最近运算的状态。 ● C:当加法运算的结果产生进位,或减法运算的结果没有产生借位时,则 C 被置位,否则 C 被清零,同时 C 也会被带进位的移位指令所影响。 ● AC:当低半字节加法运算的结果产生进位,或低半字节减法运算的结果没有 产生借位时,AC 被置位,否则 AC 被清零。 ● Z:当算术或逻辑运算结果是零时,Z 被置位,否则 Z 被清零。 ● OV:当运算结果高两位的进位状态异或结果为 1 时,OV 被置位,否则 OV 被清零。 ● PDF:系统上电或执行“CLR WDT”指令会清零 PDF,而执行“HALT”指 令则会置位 PDF。 ● TO:系统上电或执行“CLR WDT”或“HALT”指令会清零 TO,而当 WDT 溢出则会置位 TO。 另外,当进入一个中断程序或执行子程序调用时,状态寄存器不会自动压入到 堆栈保存。假如状态寄存器的内容是重要的且子程序可能改变状态寄存器的话, 则需谨慎的去做正确的储存。 Rev.1.60 33 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 STATUS 寄存器 Bit 7 Name — R/W — POR — 6 — — — 5 TO R 0 4 PDF R 0 3 OV R/W × 2 Z R/W × 1 AC R/W × 0 C R/W × “×”为未知 Rev.1.60 Bit 7~6 未使用,读为“0” Bit 5 TO:看门狗溢出标志位 0:系统上电或执行“CLR WDT”或“HALT”指令后 1:看门狗溢出发生 Bit 4 PDF:暂停标志位 0:系统上电或执行“CLR WDT”指令后 1:执行“HALT”指令 Bit 3 OV:溢出标志位 0:无溢出 1:运算结果高两位的进位状态异或结果为 1 Bit 2 Z:零标志位 0:算术或逻辑运算结果不为 0 1:算术或逻辑运算结果为 0 Bit 1 AC:辅助进位标志位 0:无辅助进位 1:在加法运算中低四位产生了向高四位进位,或减法运算中低四位不发生从 高四位借位 Bit 0 C:进位标志位 0:无进位 1:如果在加法运算中结果产生了进位,或在减法运算中结果不发生借位 C 也受循环移位指令的影响。 34 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 EEPROM 数据存储器 此 单 片 机 的 一 个 特 性 是 内 建 EEPROM 数 据 存 储 器。“Electrically Erasable Programmable Read Only Memory”为电可擦可编程只读存储器,由于其非易失 的存储结构,即使在电源掉电的情况下存储器内的数据仍然保存完好。这种存 储区扩展了 ROM 空间,对设计者来说增加了许多新的应用机会。EEPROM 可 以用来存储产品编号、校准值、用户特定数据、系统配置参数或其它产品信息 等。EEPROM 的数据读取和写入过程也会变的更简单。 EEPROM 数据存储器结构 此系列单片机 EEPROM 数据存储器容量都为 32×8。由于映射方式与程序存储 器和数据存储器不同,因此不能像其它类型的存储器一样寻址。使用一个地址 和数据寄存器以及仅位于 Bank 1 中的一个控制寄存器,可以实现对 EEPROM 的单字节读写操作。 EEPROM 寄存器 有三个寄存器控制内部 EEPROM 数据存储器总的操作,地址寄存器 EEA、数 据寄存器 EED 及控制寄存器 EEC。EEA 和 EED 位于所有 Bank 中,它们能像 其它特殊功能寄存器一样直接被访问。EEC 位于 Bank 1 中,不能被直接访问, 仅能通过 MP1 和 IAR1 进行间接读取或写入。由于 EEC 控制寄存器位于 Bank 1 中的“40H”,在 EEC 寄存器上的任何操作被执行前,MP1 必须先设为“40H”, BP 被设为“01H”。 位 寄存器 名称 7 6 5 4 3 2 1 0 EEA — — — D4 D3 D2 D1 D0 EED D7 D6 D5 D4 D3 D2 D1 D0 EEC — — — — WREN WR RDEN RD EEPROM 寄存器列表 EEA 寄存器 Bit Name R/W POR 6 — — — 5 — — — Bit 7~5 未定义,读为“0” Bit 4~0 数据 EEPROM 地址 数据 EEPROM 地址 Bit4 ~Bit 0 EED 寄存器 Bit Name R/W POR Bit 7~0 Rev.1.60 7 — — — 7 D7 R/W 0 6 D6 R/W 0 5 D5 R/W 0 4 D4 R/W 0 3 D3 R/W 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 4 D4 R/W 0 3 D3 R/W 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 数据 EEPROM 数据 数据 EEPROM 数据 Bit 7~Bit 0 35 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 EEC 寄存器 Bit Name R/W POR 7 — — — 6 — — — 5 — — — 4 — — — 3 WREN R/W 0 2 WR R/W 0 1 RDEN R/W 0 0 RD R/W 0 Bit 7~4 未定义,读为“0” Bit 3 WREN:数据 EEPROM 写使能位 0:除能 1:使能 此位为数据 EEPROM 写使能位,向数据 EEPROM 写操作之前需将此位置高。 将此位清零时,则禁止向数据 EEPROM 写操作。 Bit 2 WR:EEPROM 写控制位 0:写周期结束 1:写周期有效 此位为数据 EEPROM 写控制位,由应用程序将此位置高将激活写周期。写周期 结束后,硬件自动将此位清零。当 WREN 未先置高时,此位置高无效。 Bit 1 RDEN:数据 EEPROM 读使能位 0:除能 1:使能 此位为数据 EEPROM 读使能位,向数据 EEPROM 读操作之前需将此位置高。 将此位清零时,则禁止向数据 EEPROM 读操作。 Bit 0 RD:EEPROM 读控制位 0:读周期结束 1:读周期有效 此位为数据 EEPROM 读控制位,由应用程序将此位置高将激活读周期。读周期 结束后,硬件自动将此位清零。当 RDEN 未首先置高时,此位置高无效。 注:在同一条指令中 WREN、WR、RDEN 和 RD 不能同时置为“1”。WR 和 RD 不能同时 置为“1”。 从 EEPROM 中读取数据 从 EEPROM 中读取数据,EEC 寄存器中的读使能位 RDEN 先置为高以使能读 功能,EEPROM 中读取数据的地址要先放入 EEA 寄存器中。若 EEC 寄存器中 的 RD 位被置高,一个读周期将开始。若 RD 位已置为高而 RDEN 位还未被设 置则不能开始读操作。若读周期结束,RD 位将自动清除为“0”,数据可以从 EED 寄存器中读取。数据在其它读或写操作执行前将一直保留在 EED 寄存器 中。应用程序将轮询 RD 位以确定数据可以有效地被读取。 Rev.1.60 36 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 写数据到 EEPROM 写数据至 EEPROM,EEPROM 中写入数据的地址要先放入 EEA 寄存器中,写 入的数据需存入 EED 寄存器中。EEC 寄存器中的写使能位 WREN 先置为高以 使能写功能,然后 EEC 寄存器中的 WR 位需立即置高以开始写操作,这两条指 令必须连续执行。总中断位 EMI 在写周期开始前应当被清零,写周期开始后再 将其使能。若 WR 位已置为高而 WREN 位还未被设置则不能开始写操作。由 于控制 EEPROM 写周期是一个内部时钟,与单片机的系统时钟异步,所以数 据写入 EEPROM 的时间将有所延迟。可通过轮询 EEC 寄存器中的 WR 位或判 断 EEPROM 中断以侦测写周期是否完成。若写周期完成,WR 位将自动清除为 “0”,通知用户数据已写入 EEPROM。因此,应用程序将轮询 WR 位以确定 写周期是否结束。 写保护 防止误写入的写保护有以下几种。单片机上电后控制寄存器中的写使能位将被 清除以杜绝任何写入操作。上电后 BP 将重置为“0”,这意味着数据存储区 Bank 0 被选中。由于 EEPROM 控制寄存器位于 Bank 1 中,这增加了对写操作 的保护措施。在正常程序操作中确保控制寄存器中的写使能位被清除将能防止 不正确的写操作。 EEPROM 中断 EEPROM 写周期结束后将产生 EEPROM 写中断,需先通过设置相关中断寄存 器的 DEE 位使能 EEPROM 中断。当 EEPROM 写周期结束,DEF 请求标志位 将被置位。若 EEPROM 和总中断使能且堆栈未满的情况下将跳转到相应的中断 向量中执行。当中断被响应,EEPROM 中断标志位 DEF 将自动清零,总中断 EMI 也将被自动清零以除能其它中断。更多细节将在中断章节讲述。 编程注意事项 必须注意的是数据不会无意写入 EEPROM。在没有写动作时写使能位被正常清 零可以增强保护功能。BP 指针也可以正常清零以阻止进入 EEPROM 控制寄存 器存在的 Bank 1。尽管没有必要,写一个简单的读回程序以检查新写入的数据 是否正确还是应该考虑的。 当 WREN 位被置为高以后,写数据位 WR 必须立刻置为高,以确保写循环正确 执行。总中断位 EMI 在写循环开始前应当被清零,写循环开始后再将其使能。 注意,单片机不应在 EEPROM 读或写操作完全完成之前进入空闲或休眠模式, 否则 EEPROM 读或写操作将失败。 Rev.1.60 37 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 程序举例 从 EEPROM 中读取数据 — 轮询法 MOV A, EEPROM_ADRES MOV EEA, A MOV A, 040H MOV MP1, A MOV A, 01H MOV BP, A SET IAR1.1 SET IAR1.0 BACK: SZ IAR1.0 JMP BACK CLR IAR1 CLR BP MOV A, EED MOV READ_DATA, A ; user defined address ; setup memory pointer MP1 ; MP1 points to EEC register ; setup Bank Pointer ; set RDEN bit, enable read operations ; start Read Cycle - set RD bit ; check for read cycle end ; disable EEPROM read ; move read data to register 写数据到 EEPROM — 轮询法 MOV A, EEPROM_ADRES MOV EEA, A MOV A, EEPROM_DATA MOV EED, A MOV A, 040H MOV MP1, A MOV A, 01H MOV BP, A CLR EMI SET IAR1.3 SET IAR1.2 SET EMI BACK: SZ IAR1.2 JMP BACK CLR IAR1 CLR BP Rev.1.60 ; user defined address ; user defined data ; setup memory pointer MP1 ; MP1 points to EEC register ; setup Bank Pointer ; set WREN bit, enable write operations ; start Write Cycle – set WR bit-executed ; immediately after set WREN bit ; check for write cycle end ; disable EEPROM write 38 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 振荡器 不同的振荡器选择可以让使用者在不同的应用需求中实现更大范围的功能。振 荡器的灵活性使得在速度和功耗方面可以达到最优化。振荡器选择和操作是通 过寄存器完成的。 振荡器概述 振荡器除了作为系统时钟源,还作为看门狗定时器和时基功能的时钟源。集成 的两个内部振荡器不需要任何外围器件。它们提供的高速和低速系统振荡器具 有较宽的频率范围。较高频率的振荡器提供更高的性能,但要求有更高的功率, 反之亦然。动态切换快慢系统时钟的能力使单片机具有灵活而优化的性能 / 功 耗比,此特性对功耗敏感的应用领域尤为重要。 类型 名称 频率 HIRC 8MHz 内部高速 RC LIRC 32kHz 内部低速 RC 振荡器类型 系统时钟配置 此系列单片机有两个系统振荡器,包括一个高速振荡器和一个低速振荡器。 高速振荡器为内部 8MHz RC 振荡器,低速振荡器为内部 32kHz 低速振荡器。 使用高速或低速振荡器作为系统时钟的选择是通过设置 SMOD 寄存器中的 HLCLK 位及 CKS2~CKS0 位决定的,系统时钟可动态选择。 fH/2 fH/4 High Speed Oscillator fH/8 fH HIRC Prescaler fSYS fH/16 fH/32 fH/64 HLCLK CKS2~CKS0 bits Low Speed Oscillator LIRC fL 系统时钟配置 内部 RC 振荡器 – HIRC 内部 RC 振荡器是一个集成的系统振荡器,不需其它外部器件。内部 RC 振荡 器具有固定的 8MHz 频率。芯片在制造时进行调整且内部含有频率补偿电路, 使得振荡频率因 VDD、温度以及芯片制成工艺不同的影响减至最低程度。在电 源电压为 5V 及温度为 25˚C 的条件下, 此 8MHz 固定频率的容差为 2%。 内部 32kHz 振荡器 – LIRC 内部 32kHz 系统振荡器是一个低频振荡器。这种单片机有一个完全集成 RC 振 荡器,它在 5V 电压下运行的典型频率值为 32kHz 且无需外部元件。芯片在制 造时进行调整且内部含有频率补偿电路,使得振荡器因电源电压、温度及芯片 制成工艺不同的影响减至最低。 Rev.1.60 39 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 辅助振荡器 低速振荡器除了提供一个系统时钟源外,也用来为看门狗定时器和时基中断提 供时钟来源。 工作模式和系统时钟 现今的应用要求单片机具有较高的性能及尽可能低的功耗,这种矛盾的要求在 便携式电池供电的应用领域尤为明显。高性能所需要的高速时钟将增加功耗, 反之亦然。此单片机提供高、低速两种时钟源,它们之间可以动态切换,用户 可通过优化单片机操作来获得最佳性能 / 功耗比。 系统时钟 单片机为 CPU 和外围功能操作提供了两种不同的时钟源。用户使用寄存器编程 可获取多种时钟,进而使系统时钟获取最大的应用性能。 主系统时钟可来自高频时钟源 fH 或低频时钟源 fL,通过 SMOD 寄存器中的 HLCLK 位及 CKS2~CKS0 位进行选择。高频时钟来自 HIRC 振荡器,低频系统 时钟源来自内部时钟 fL,低频时钟来自 LIRC 振荡器。其它系统时钟还有高速 系统振荡器的分频 fH/2~fH/64。 另外一个内部时钟用于外围电路,时基时钟 fTBC。此时钟来自 LIRC 振荡器,用 于时基中断功能和 TMs 的时钟源。 fH/2 fH/4 High Speed Oscillator HIRC fH/8 fH Prescaler fSYS fH/16 fH/32 fH/64 HLCLK CKS2~CKS0 bits Low Speed Oscillator LIRC fL fLIRC WDT fTBC fTB IDLEN fSYS/4 TBCK Time Base 0 Time Base 1 系统时钟选项 注:当系统时钟源 fSYS 由 fH 到 fL 转换时,高速振荡器将停止以节省耗电。因此,没有为外 围电路提供 fH~fH/64 的频率。 Rev.1.60 40 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 系统工作模式 单片机有 6 种不同的工作模式,每种有它自身的特性,根据应用中不同的性能 和功耗要求可选择不同的工作模式。单片机正常工作有两种模式:正常模式和 低速模式。剩余的 4 种工作模式:休眠模式 0、休眠模式 1、空闲模式 0 和空闲 模式 1 用于单片机 CPU 关闭时以节省耗电。 说明 工作模式 fLIRC fTBC CPU fSYS 正常模式 On fH~fH/64 On On On On 低速模式 On fL 空闲模式 0 Off Off On On 空闲模式 1 Off On On On 休眠模式 0 Off Off Off Off 休眠模式 1 Off Off On Off 正常模式 顾名思义,这是主要的工作模式之一,单片机的所有功能均可在此模式中实 现且系统时钟由一个高速振荡器提供。该模式下单片机正常工作的时钟源来 自 HIRC 振荡器。高速振荡器频率可被分为 1~64 的不等比率,实际的比率由 SMOD 寄存器中的 CKS2~CKS0 位及 HLCLK 位选择的。单片机使用高速振荡 器分频作为系统时钟可减少工作电流。 低速模式 此模式的系统时钟虽为较低速时钟源,但单片机仍能正常工作。该低速时钟源 可来自 LIRC 振荡器。单片机在此模式中运行所耗工作电流较低。在低速模式 下,fH 关闭。 休眠模式 0 在 HALT 指令执行后且 SMOD 寄存器中 IDLEN 位为低时,系统进入休眠模式。 在休眠模式 0 中,CPU 及 fLIRC 停止运行,看门狗定时器功能除能。 休眠模式 1 在 HALT 指令执行后且 SMOD 寄存器中 IDLEN 位为低时,系统进入休眠模式。 在休眠模式 1 中,CPU 停止运行。然而若看门狗定时器功能使能,fLIRC 继续运 行。 空闲模式 0 执 行 HALT 指 令 后 且 SMOD 寄 存 器 中 IDLEN 位 为 高,SMOD1 寄 存 器 中 FSYSON 位为低时,系统进入空闲模式 0。在空闲模式 0 中,CPU 停止,但一 些外围功能如看门狗定时器、TM 将继续工作。在空闲模式 0 中,系统振荡器 停止。 空闲模式 1 执 行 HALT 指 令 后 且 SMOD 寄 存 器 中 IDLEN 位 为 高,SMOD1 寄 存 器 中 FSYSON 位为高时,系统进入空闲模式 1。在空闲模式 1 中,CPU 停止,但会 提供一个时钟源给一些外围功能如看门狗定时器、TM。在空闲模式 1 中,系统 振荡器继续运行,该系统振荡器可以为高速或低速系统振荡器。在该模式中看 门狗定时器时钟 fLIRC 开启。 Rev.1.60 41 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 控制寄存器 寄存器 SMOD 和 SMOD1 用于控制单片机内部时钟。 SMOD 寄存器 Bit 7 Name CKS2 R/W R/W POR 0 Rev.1.60 6 CKS1 R/W 0 5 CKS0 R/W 0 4 — — — 3 LTO R 0 2 HTO R 0 1 0 IDLEN HLCLK R/W R/W 1 1 Bit 7~5 CKS2~CKS0:当 HLCLK 为“0”时系统时钟选择位 000:fL (fLIRC) 001:fL (fLIRC) 010:fH/64 011:fH/32 100:fH/16 101:fH/8 110:fH/4 111:fH/2 这三位用于选择系统时钟源。除了 LIRC 振荡器提供的系统时钟源外,也可使 用高频振荡器的分频作为系统时钟。 Bit 4 未使用,读为“0” Bit 3 LTO:低速振荡器就绪标志位 0:未就绪 1:就绪 此位为低速系统振荡器就绪标志位,用于表明低速系统振荡器在系统上电复位 或经唤醒后何时稳定下来。当系统处于 SLEEP0 模式时,该标志为低。若系统 时钟来自 LIRC 振荡器,该位转换为高需 1~2 个时钟周期 Bit 2 HTO:高速振荡器就绪标志位 0:未就绪 1:就绪 此位为高速系统振荡器就绪标志位,用于表明高速系统振荡器何时稳定下来。 此标志在系统上电后经硬件清零,高速系统振荡器稳定后变为高电平。因此, 此位在单片机上电后由应用程序读取的总为“1”。 Bit 1 IDLEN:空闲模式控制位 0:除能 1:使能 此位为空闲模式控制位,用于决定 HALT 指令执行后发生的动作。若此位为 高,当指令 HALT 执行后,单片机进入空闲模式。若 FSYSON 位为高,在空闲 模式 1 中 CPU 停止运行,系统时钟将继续工作以保持外围功能继续工作;若 FSYSON 为低,在空闲模式 0 中 CPU 和系统时钟都将停止运行。若此位为低, 单片机将在 HALT 指令执行后进入休眠模式。 Bit 0 HLCLK:系统时钟选择位 0:fH/2~fH/64 或 fL 1:fH 此位用于选择 fH 或 fH/2~fH/64 还是 fL 作为系统时钟。该位为高时选择 fH 作为系 统时钟,为低时则选择 fH/2~fH/64 或 fL 作为系统时钟。当系统时钟由 fH 时钟向 fL 时钟转换时,fH 将自动关闭以降低功耗。 42 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 SMOD1 寄存器 Bit 7 Name FSYSON R/W R/W POR 0 6 — — — 5 — — — 4 — — — 3 D3 R/W 0 2 LVRF R/W × 1 — — — 0 WRF R/W 0 “×”为未知 Rev.1.60 Bit 7 FSYSON:IDLE 模式下 fSYS 控制位 0:除能 1:使能 Bit 6~4 未使用,读为“0” Bit 3 D3:保留位 Bit 2 LVRF:LVR 复位标志位 0:未发生 1:发生 当特定的低电压复位条件发生时,该位被置为“1”。该位只能由应用程序清零。 Bit 1 未使用,读为“0” Bit 0 WRF:WDTC 控制的复位标志位 0:未发生 1:发生 WDT 控制寄存器复位时,该位被置为“1”,且通过应用程序清除。注意,该 位只能由应用程序清零。 43 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 工作模式切换 单片机可在各个工作模式间自由切换,使得用户可根据所需选择最佳的性能 / 功耗比。用此方式,对单片机工作的性能要求不高的情况下,可使用较低频时 钟以减少工作电流,在便携式应用上延长电池的使用寿命。 简单来说,正常模式和低速模式间的切换仅需设置 SMOD 中的 HLCLK 位及 CKS2~CKS0 位即可实现,而正常模式 / 低速模式与休眠模式 / 空闲模式间的切 换经由 HALT 指令实现。当 HALT 指令执行后,单片机是否进入空闲模式或休 眠模式由 SMOD 寄存器中的 IDLEN 位和 SMOD1 寄存器中的 FSYSON 位决定 的。 当 HLCLK 位变为低电平时,时钟源将由高速时钟源 fH 转换成时钟源 fH/2~fH/64 或 fL。若时钟源来自 fL,高速时钟源将停止运行以节省耗电。此时须注意, fH/16 和 fH/64 内部时钟源也将停止运行,由此会影响到如 TM 等内部功能的工 作。所附流程图显示了单片机在不同工作模式间切换时的变化。                                                                                                                                                                                                                                     Rev.1.60                           44 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 正常模式切换到低速模式 系统运行在正常模式时使用高速系统振荡器,因此较为耗电。可通过设置 SMOD 寄存器中的 HLCLK 位为“0”及 CKS2~CKS0 位为“000”或“001”使 系统时钟切换至运行在低速模式下。此时将使用低速系统振荡器以节省耗电。 用户可在对性能要求不高的操作中使用此方法以减少耗电。 低速模式的时钟源来自 LIRC 振荡器,因此要求这些振荡器在所有模式切换动 作发生前稳定下来。该动作由 SMOD 寄存器中 LTO 位控制。                                                                                                                              ­                                         ­                                Rev.1.60 45 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 低速模式切换到正常模式 在低速模式系统使用 LIRC 低速振荡器。切换到使用高速系统时钟振荡器的正 常模式需设置 HLCLK 位为“1”,也可设置 HLCLK 位为“0”但 CKS2~CKS0 需设为“010”、“011”、“100”、“101”、“110”或“111”。高频时钟 需要一定的稳定时间,通过检测 HTO 位的状态可进行判断。                                                                                                                                     ­                                          ­                                 Rev.1.60 46 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 进入休眠模式 0 进入休眠模式 0 的方法仅有一种——应用程序中执行“HALT”指令前需设置寄 存器 SMOD 中 IDLEN 位为“0”且 WDT 功能除能。在上述条件下执行该指令后, 将发生的情况如下: ● 系统时钟 ,WDT 和时基时钟停止运行,应用程序停止在“HALT”指令处。 ● 数据存储器中的内容和寄存器将保持当前值。 ● WDT 将被清除并停止运行。 ● 输入 / 输出口将保持当前值。 ● 状态寄存器中暂停标志 PDF 将被置起,看门狗溢出标志 TO 将被清除。 进入休眠模式 1 进入休眠模式 1 的方法仅有一种——应用程序中执行“HALT”指令前需设置寄 存器 SMOD 中 IDLEN 位为“0”且 WDT 功能使能。在上述条件下执行该指令后, 将发生的情况如下: ● 系统时钟停止运行,应用程序停止在“HALT”指令处。WDT 继续运行,其 时钟源来自 fLIRC。 ● 数据存储器中的内容和寄存器将保持当前值。 ● 若 WDT 使能,则 WDT 将被清零并重新开始计数。 ● 输入 / 输出口将保持当前值。 ● 状态寄存器中暂停标志 PDF 将被置起,看门狗溢出标志 TO 将被清除。 进入空闲模式 0 进入空闲模式 0 的方法仅有一种——应用程序中执行“HALT”指令前需设置 寄存器 SMOD 中 IDLEN 位为“1”且 SMOD1 寄存器中的 FSYSON 位为“0”。 在上述条件下执行该指令后,将发生的情况如下: ● 系统时钟停止运行,应用程序停止在“HALT”指令处,时基时钟将继续运行。 ● 数据存储器中的内容和寄存器将保持当前值。 ● 若 WDT 使能,则 WDT 将被清零并重新开始计数。 ● 输入 / 输出口将保持当前值。 ● 状态寄存器中暂停标志 PDF 将被置起,看门狗溢出标志 TO 将被清除。 进入空闲模式 1 进入空闲模式 1 的方法仅有一种——应用程序中执行“HALT”指令前需设置 寄存器 SMOD 中 IDLEN 位为“1”且 SMOD1 寄存器中的 FSYSON 位为“1”。 在上述条件下执行该指令后,将发生的情况如下: ● 系统时钟和时基时钟开启,应用程序停止在“HALT”指令处。 ● 数据存储器中的内容和寄存器将保持当前值。 ● 若 WDT 使能,则 WDT 将被清零并重新开始计数。 ● 输入 / 输出口将保持当前值。 ● 状态寄存器中暂停标志 PDF 将被置起,看门狗溢出标志 TO 将被清除。 Rev.1.60 47 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 待机电流的注意事项 由于单片机进入休眠或空闲模式的主要原因是将 MCU 的电流降低到尽可能低, 可能到只有几个微安的级别(空闲模式 1 除外),所以如果要将电路的电流降 到最低,电路设计者还应有其它的考虑。应该特别注意的是单片机的输入 / 输 出引脚。所有高阻抗输入脚都必须连接到固定的高或低电平,因为引脚浮空会 造成内部振荡并导致耗电增加。这也应用于有不同封装的单片机,因为它们可 能含有未引出的引脚,这些引脚也必须设为输出或带有上拉电阻的输入。 另外还需注意单片机设为输出的 I/O 引脚上的负载。应将它们设置在有最小拉 电流的状态或将它们和其它的 CMOS 输入一样接到没有拉电流的外部电路上。 在空闲模式 1 中,系统时钟开启。若系统时钟来自高速系统振荡器,额外的待 机电流也可能会有几百微安。 唤醒 系统进入休眠或空闲模式之后,可以通过以下几种方式唤醒: ● 外部复位 ● PA 口下降沿 ● 系统中断 ● WDT 溢出 若由外部 RES 引脚唤醒,系统会经过完全复位的过程;若由 WDT 溢出唤醒, 则会发生看门狗定时器复位。这两种唤醒方式都会使系统复位,可以通过状态 寄存器中 TO 和 PDF 位来判断它的唤醒源。系统上电或执行清除看门狗的指令, 会清零 PDF;执行 HALT 指令,PDF 将被置位。看门狗计数器溢出将会置位 TO 标志并唤醒系统,这种复位会重置程序计数器和堆栈指针,其它标志保持原 有状态。 PA 口中的每个引脚都可以通过 PAWU 寄存器使能下降沿唤醒功能。PA 端口唤 醒后,程序将在“HALT”指令后继续执行。如果系统是通过中断唤醒,则有两 种可能发生。第一种情况是:相关中断除能或是中断使能且堆栈已满,则程序 会在“HALT”指令之后继续执行。这种情况下,唤醒系统的中断会等到相关中 断使能或有堆栈层可以使用之后才执行。第二种情况是:相关中断使能且堆栈 未满,则中断可以马上执行。如果在进入休眠或空闲模式之前中断标志位已经 被设置为“1”,则相关中断的唤醒功能将无效。 Rev.1.60 48 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 看门狗定时器 看门狗定时器的功能在于防止如电磁的干扰等外部不可控制事件,所造成的程 序不正常动作或跳转到未知的地址。 看门狗定时器时钟源 WDT 定时器时钟源来自于内部时钟 fLIRC,由 LIRC 振荡器提供。电压为 5V 时 内部振荡器 LIRC 的周期大约为 32kHz。需要注意的是,这个特殊的内部时钟 周期随 VDD、温度和制成的不同而变化。看门狗定时器的时钟源可分频为 28~215 以提供更大的溢出周期,分频比由 WDTC 寄存器中的 WS2~WS0 位来决定。 看门狗定时器控制寄存器 WDTC 寄存器用于控制 WDT 功能的使能 / 除能及选择溢出周期。SMOD1 寄存 器中的 WRF 为 WDT 软件复位标志位,这些寄存器与看门狗定时器的所有操作 相关。 WDTC 寄存器 Bit 7 Name WE4 R/W R/W POR 0 Rev.1.60 6 WE3 R/W 1 5 WE2 R/W 0 4 WE1 R/W 1 3 WE0 R/W 0 2 WS2 R/W 0 1 WS1 R/W 1 0 WS0 R/W 1 Bit 7~3 WE4~WE0:WDT 软件控制位 01010:使能 10101:除能 其它值:MCU 复位 如果由于不利的环境因素使这些位发生改变,单片机将复位。复位动作发生在 2~3 个 fLIRC 时钟周期后,且 SMOD1 寄存器的 WRF 位将置为“1”。 Bit 2~0 WS2~WS0:WDT 溢出周期选择位 000:28/fLIRC 001:29/fLIRC 010:210/fLIRC 011:211/fLIRC( 默认 ) 100:212/fLIRC 101:213/fLIRC 110:214/fLIRC 111:215/fLIRC 这三位控制 WDT 时钟源的分频比,从而实现对 WDT 溢出周期的控制。 49 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 SMOD1 寄存器 Bit 7 Name FSYSON R/W R/W POR 0 6 — — — 5 — — — 4 — — — 3 D3 R/W 0 2 LVRF R/W × 1 — — — 0 WRF R/W 0 “×”为未知 Bit 7 FSYSON:IDLE 模式下 fSYS 控制位 详见其它章节 Bit 6~4 未使用,读为“0” Bit 3 D3:保留位 Bit 2 LVRF:LVR 复位标志位 详见其它章节 Bit 1 未使用,读为“0” Bit 0 WRF:WDTC 控制的复位标志位 0:未发生 1:发生 WDT 控制寄存器复位时,该位被置为“1”,且通过应用程序清除。注意,该 位只能由应用程序清零。 看门狗定时器操作 当 WDT 溢 出 时, 它 产 生 一 个 芯 片 复 位 的 动 作。 这 也 就 意 味 着 正 常 工 作 期 间,用户需在应用程序中看门狗溢出前有策略地清看门狗定时器以防止其产 生复位,可使用清除看门狗指令实现。无论什么原因,程序失常跳转到一个 未知的地址或进入一个死循环,这些清除指令都不能被正确执行,此种情况 下,看门狗将溢出以使单片机复位。看门狗定时器控制寄存器 WDTC 中有 五位 WE4~WE0 可提供使能 / 除能控制以及控制看门狗定时器复位操作。当 WE4~WE0 设置为“10101B”时除能 WDT 功能,而当设置为“01010B”时使 能 WDT 功能。如果 WE4~WE0 设置为除“01010B”和“10101B”以外的值时, 单片机将在 2~3 个 fLIRC 时钟周期后复位。上电后这些位初始化为“01010B”。 WE4~WE0 位 WDT 功能 10101B 除能 01010B 使能 其它值 复位单片机 看门狗定时器使能 / 除能控制 程序正常运行时,WDT 溢出将导致芯片复位,并置位状态标志位 TO。若系统 处于休眠或空闲模式,当 WDT 发生溢出时,状态寄存器中的 TO 将被置位, 仅程序计数器和堆栈指针复位。有四种方法可以用来清除 WDT 的内容。第一 种是 WDT 复位,即写入除 01010B 和 10101B 外任何值到 WE4~WE0 位,第二 种是外部硬件复位(RES 引脚低电平),第三种是通过软件清除指令,而第四 种是通过“HALT”指令。 只有一种软件指令用于清除看门狗寄存器。因此只要执行“CLR WDT”便清除 WDT。 当设置分频比为 215 时,溢出周期最大。例如,时钟源为 32kHz LIRC 振荡器, 分频比为 215 时最大溢出周期约 1s,分频比为 28 时最小溢出周期约 7.8ms。 Rev.1.60 50 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 WDTC Register WE4~WE0 bits Reset MCU RES pin reset “CLR WDT”Instruction “HALT”Instruction LIRC CLR fLIRC 8-stage Divider 8-to-1 MUX 7-stage Divider WDT Time-out (28/fLIRC ~ 215/fLIRC) WS2~WS0 看门狗定时器 复位和初始化 复位功能是任何单片机中基本的部分,使得单片机可以设定一些与外部参数无 关的先置条件。最重要的复位条件是在单片机首次上电以后,经过短暂的延迟, 内部硬件电路使得单片机处于预期的稳定状态并开始执行第一条程序指令。上 电复位以后,在程序执行之前,部分重要的内部寄存器将会被设定为预先设定 的状态。程序计数器就是其中之一,它会被清除为零,使得单片机从最低的程 序存储器地址开始执行程序。 除上电复位以外 , 即使单片机处于正常工作状态 , 有些情况的发生也会迫使单片 机复位。譬如当单片机上电后已经开始执行程序,RES 脚被强制拉为低电平。 这种复位为正常操作复位,单片机中只有一些寄存器受影响,而大部分寄存器 不会改变,在复位引脚恢复高电平后,单片机可以正常运行。 另一种复位为看门狗溢出单片机复位。不同方式的复位操作会对寄存器产生不 同的影响。另一种复位为低电压复位即 LVR 复位,在电源供应电压低于 LVR 设定值时,系统会产生 LVR 复位,这种复位与 RES 脚拉低复位方式相似。 复位功能 包括内部和外部事件触发复位,单片机复位方式有以下几种: 上电复位 这是最基本且不可避免的复位,发生在单片机上电后。除了保证程序存储器从 开始地址执行,上电复位也使得其它寄存器被设定在预设条件。所有的输入 / 输出端口控制寄存器在上电复位时会保持高电平,以确保上电后所有引脚被设 定为输入状态。                                 注:tRSTD 为上电延迟时间,典型值为 50ms 上电复位时序图 Rev.1.60 51 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 RES 引脚复位 虽然单片机有一个内部 RC 复位功能,如果电源上升缓慢或上电时电源不稳定, 内部 RC 振荡可能导致芯片复位不良,所以推荐使用和 RES 引脚连接的外部 RC 电路,由 RC 电路所造成的时间延迟使得 RES 引脚在电源供应稳定前的一 段延长周期内保持在低电平。在这段时间内,单片机的正常操作是被禁止的。 RES 引脚达到一定电压值后,再经过延迟时间 tRSTD 单片机可以开始进行正常操 作。下图中 SST 是系统延迟周期 System Start-up Timer 的缩写。 在许多应用场合,可以在 VDD 和 RES 之间接入一个电阻,在 VSS 与 RES 之 间接入一个电容作为外部复位电路。与 RES 脚上所有相连接的线段必须尽量短 以减少噪声干扰。 当系统在较强干扰的场合工作时,建议使用增强型的复位电路,如下图所示。                                                注:“*”表示建议加上此元件以加强静电保护。 “**”表示建议在电源有较强干扰场合加上此元件。 外部 RES 电路 欲 知 有 关 外 部 复 位 电 路 的 更 多 信 息 可 参 考 HOLTEK 网 站 上 的 应 用 范 例 HA0075S。 RES 引脚通过外部硬件强迫拉至低电平时,此种复位形式即会发生。这种复位 方式和其它的复位方式一样,程序计数器会被清除为零且程序从头开始执行。                               注:tRSTD 为上电延迟时间,典型值为 16.7ms。 RES 复位时序图 Rev.1.60 52 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ● RSTC 外部复位寄存器 – HT66F002/HT66F0025/HT66F003 Bit Name R/W POR Bit 7~3 7 RSTC7 R/W 0 6 RSTC6 R/W 1 5 RSTC5 R/W 0 4 RSTC4 R/W 1 3 RSTC3 R/W 0 2 RSTC2 R/W 1 1 RSTC1 R/W 0 0 RSTC0 R/W 1 RSTC7~RSTC0:PA7/RES 引脚控制位 01010101:PA7 或其它引脚功能 10101010:RES 引脚 其它:禁止使用 除 WDT 溢出复位外,其它所有复位方式如上电复位一样会将此寄存器复位。 ● RSTC 外部复位寄存器 – HT66F004 Bit Name R/W POR Bit 7~3 7 RSTC7 R/W 0 6 RSTC6 R/W 1 5 RSTC5 R/W 0 4 RSTC4 R/W 1 3 RSTC3 R/W 0 2 RSTC2 R/W 1 1 RSTC1 R/W 0 0 RSTC0 R/W 1 RSTC7~RSTC0:PC2/RES 引脚控制位 01010101:PC2 或其它引脚功能 10101010:RES 引脚 其它:禁止使用 除 WDT 溢出复位外,其它所有复位方式如上电复位一样会将此寄存器复位。 低电压复位 – LVR 单片机具有低电压复位电路,用来监测它的电源电压。低电压复位功能总是 使能于特定的电压值,VLVR。例如在更换电池的情况下,单片机供应的电压可 能会落在 0.9V~VLVR 的范围内,这时 LVR 将会自动复位单片机,并且寄存器 SMOD1 中的 LVRF 位将被自动置位为 1。LVR 包含以下的规格:有效的 LVR 信号,即在 0.9V~VLVR 的低电压状态的时间,必须超过 LVR 电气特性中 tLVR 参 数的值。如果低电压存在不超过 tLVR 参数的值,则 LVR 将会忽略它且不会执行 复位功能。实际的 VLVR 参数固定为 2.1V。LVR 将在 2~3 个 LIRC 时钟周期后复 位单片机。当单片机进入暂停模式时 LVR 功能将自动除能。                       注:tRSTD 为上电延迟时间,典型值为 50ms。 低电压复位时序图 Rev.1.60 53 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 SMOD1 寄存器 Bit 7 Name FSYSON R/W R/W POR 0 6 — — — 5 — — — 4 — — — 3 D3 R/W 0 2 LVRF R/W × 1 — — — 0 WRF R/W 0 “×”为未知 Bit 7 FSYSON:IDLE 模式下 fSYS 控制位 详见其它章节 Bit 6~4 未使用,读为“0” Bit 3 D3:保留位 Bit 2 LVRF:LVR 复位标志位 0:未发生 1:发生 当特定的低电压复位条件发生时,该位被置为“1”。该位只能由应用程序清零。 Bit 1 未使用,读为“0” Bit 0 WRF:WDTC 控制的复位标志位 详见其它章节 正常运行时看门狗溢出复位 除了看门狗溢出标志位 TO 将被设为“1”之外,正常运行时看门狗溢出复位和 LVR 复位相同。                             注:tRSTD 为上电延迟时间,典型值为 16.7ms。 正常运行时看门狗溢出时序图 休眠或空闲时看门狗溢出复位 休眠或空闲时看门狗溢出复位和其它种类的复位有些不同。除了程序计数器与 堆栈指针将被清“0”及 TO 位被设为“1”外,绝大部分的条件保持不变。图 中 tSST 的详细说明请参考交流电气特性。                       休眠或空闲时看门狗溢出复位时序图 Rev.1.60 54 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 复位初始状态 不同的复位形式以不同的途径影响复位标志位。这些标志位,即 PDF 和 TO 位 存放在状态寄存器中,由休眠或空闲模式功能或看门狗计数器等几种控制器操 作控制。复位标志位如下所示: TO PDF 复位条件 0 0 上电复位 u u 正常模式或低速模式时的 LVR 复位 1 u 正常模式或低速模式时的 WDT 溢出复位 1 1 空闲或休眠模式时的 WDT 溢出复位 “u”代表不改变 在单片机上电复位之后,各功能单元初始化的情形,列于下表。 项目 复位后情况 程序计数器 清除为零 中断 所有中断被除能 看门狗定时器,时基 WDT 清除并重新计数 所有定时 / 计数器停止 定时 / 计数器 I/O 口设为输入模式 输入 / 输出口 堆栈指针 堆栈指针指向堆栈顶端 不同的复位形式对单片机内部寄存器的影响是不同的。为保证复位后程序能正 常执行,了解寄存器在特定条件复位后的设置是非常重要的。下表即为不同方 式复位后内部寄存器的状况。若芯片有多种封装类型,表格反映较大的封装的 情况。 Rev.1.60 55 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 PC MP0 MP1 BP ACC PCL TBLP TBLH STATUS SMOD INTEG INTC0 INTC1 MFI0 MFI1 PA PAC PAPU PAWU IFS0 WDTC TBC SMOD1 SCOMC EEA EED SADOL (ADRFS=0) SADOL (ADRFS=1) SADOH (ADRFS=0) SADOH (ADRFS=1) SADC0 SADC1 SADC2 RSTC PASR Rev.1.60 HT66F004 HT66F003 HT66F0025 HT66F002 寄存器 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 上电复位 000H 1xxx xxxx 1xxx xxxx ---- ---0 xxxx xxxx 0000 0000 xxxx xxxx --xx xxxx --00 xxxx 0 0 0 - 0 0 11 ---- --00 -000 0000 -000 -000 0000 0000 --00 --00 0000 0000 --00 --00 1111 1111 1111 1111 0000 0000 0000 0000 --00 --00 0000 0-00 0101 0011 0 0 11 - 111 0--- 0x-0 -0000 0000 ---0 0000 0000 0000 xxxx ---xxxx xxxx xxxx xxxx ---- xxxx 0000 --00 0000 -000 000- -000 00-- 0000 0101 0101 0000 0000 WDT 溢出 RES 复位 RES 复位 ( 正常模式 ) ( 正常模式 ) (HALT) WDT 溢出 (HALT)* 000H 1xxx xxxx 1xxx xxxx ---- ---0 uuuu uuuu 0000 0000 uuuu uuuu --uu uuuu --1u uuuu 0 0 0 - 0 0 11 ---- --00 -000 0000 -000 -000 0000 0000 --00 --00 0000 0000 --00 --00 1111 1111 1111 1111 0000 0000 0000 0000 --00 --00 0000 0-00 0101 0011 0 0 11 - 111 0--- 0x-0 -0000 0000 ---0 0000 0000 0000 xxxx ---xxxx xxxx xxxx xxxx ---- xxxx 0000 --00 0000 -000 000- -000 00-- 0000 0101 0101 0000 0000 000H 1uuu uuuu 1uuu uuuu ---- ---u uuuu uuuu 0000 0000 uuuu uuuu --uu uuuu - - 11 u u u u uuu- uuuu ---- --uu -uuu uuuu -uuu -uuu uuuu uuuu --uu --uu uuuu uuuu --uu --uu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu --uu --uu uuuu u-uu uuuu uuuu uuuu –uuu u--- uu-u -uuu uuuu ---u uuuu uuuu uuuu uuuu ---uuuu uuuu uuuu uuuu ---- uuuu uuuu --uu uuuu -uuu uuu- -uuu uu-- uuuu uuuu uuuu uuuu uuuu 56 000H 1xxx xxxx 1xxx xxxx ---- ---0 uuuu uuuu 0000 0000 uuuu uuuu --uu uuuu --uu uuuu 0 0 0 - 0 0 11 ---- --00 -000 0000 -000 -000 0000 0000 --00 --00 0000 0000 --00 --00 1111 1111 1111 1111 0000 0000 0000 0000 --00 --00 0000 0-00 0101 0011 0 0 11 - 111 0--- 0x-0 -0000 0000 ---0 0000 0000 0000 xxxx ---xxxx xxxx xxxx xxxx ---- xxxx 0000 --00 0000 -000 000- -000 00-- 0000 0101 0101 0000 0000 000H 1xxx xxxx 1xxx xxxx ---- ---0 uuuu uuuu 0000 0000 uuuu uuuu --uu uuuu --01 uuuu 0 0 0 - 0 0 11 ---- --00 -000 0000 -000 -000 0000 0000 --00 --00 0000 0000 --00 --00 1111 1111 1111 1111 0000 0000 0000 0000 --00 --00 0000 0-00 0101 0011 0 0 11 - 111 0--- 0x-0 -0000 0000 ---0 0000 0000 0000 xxxx ---xxxx xxxx xxxx xxxx ---- xxxx 0000 --00 0000 -000 000- -000 00-- 0000 0101 0101 0000 0000 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 HT66F004 HT66F003 HT66F0025 HT66F002 寄存器 ● PBSR STM0C0 STM0C1 STM0DL STM0DH STM0AL STM0AH PTM0C0 PTM0C1 PTM0DL PTM0DH PTM0AL PTM0AH PTM0RPL PTM0RPH PTM1C0 PTM1C1 PTM1DL PTM1DH PTM1AL PTM1AH PTM1RPL PTM1RPH PB PBC PBPU PC PCC PCPU EEC ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 上电复位 --00 0000 -000 0000 0000 0000 0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 ---- --00 0000 0--0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 ---- --00 - - 11 1111 - 111 1111 - - 11 1111 - 111 1111 --00 0000 -000 0000 ---- -111 ---- -111 ---- -000 ---- 0000 WDT 溢出 RES 复位 RES 复位 ( 正常模式 ) ( 正常模式 ) (HALT) WDT 溢出 (HALT)* --00 0000 -000 0000 0000 0000 0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 ---- --00 0000 0--0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 ---- --00 - - 11 1111 - 111 1111 - - 11 1111 - 111 1111 --00 0000 -000 0000 ---- -111 ---- -111 ---- -000 ---- 0000 --uu uuuu -uuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu ---- --uu uuuu uuuu ---- --uu uuuu uuuu uuuu uuuu uuuu uuuu ---- --uu uuuu uuuu ---- --uu uuuu uuuu ---- --uu uuuu u--uuuu uuuu uuuu uuuu ---- --uu uuuu uuuu ---- --uu uuuu uuuu ---- --uu --uu uuuu -uuu uuuu --uu uuuu -uuu uuuu --uu uuuu -uuu uuuu ---- -uuu ---- -uuu ---- -uuu ---- uuuu --00 0000 -000 0000 0000 0000 0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 ---- --00 0000 0--0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 ---- --00 - - 11 1111 - 111 1111 - - 11 1111 - 111 1111 --00 0000 -000 0000 ---- -111 ---- -111 ---- -000 ---- 0000 --00 0000 -000 0000 0000 0000 0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 ---- --00 0000 0--0000 0000 0000 0000 ---- --00 0000 0000 ---- --00 0000 0000 ---- --00 - - 11 1111 - 111 1111 - - 11 1111 - 111 1111 --00 0000 -000 0000 ---- -111 ---- -111 ---- -000 ---- 0000 注:“*”表示热复位 “u”表示不改变 “x”表示未知 “-”表示未定义 Rev.1.60 57 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 输入 / 输出端口 盛群单片机的输入 / 输出口控制具有很大的灵活性。大部分引脚可在用户程序 控制下被设定为输入或输出。所有引脚的上拉电阻设置以及指定引脚的唤醒设 置也都由软件控制,这些特性也使得此类单片机在广泛应用上都能符合开发的 需求。 此单片机提供 PA~PC 双向输入 / 输出口。这些寄存器在数据存储器有特定的地 址。所有 I/O 口用于输入输出操作。作为输入操作,输入引脚无锁存功能,也 就是说输入数据必须在执行“MOV A,[m]”,T2 的上升沿准备好,m 为端口 地址。对于输出操作,所有数据都是被锁存的,且保持不变直到输出锁存被重 写。 位 寄存器 名称 7 6 5 4 3 2 1 0 PA D7 D6 D5 D4 D3 D2 D1 D0 D7 D6 D5 D4 D3 D2 D1 D0 PAC D7 D6 D5 D4 D3 D2 D1 D0 PAPU D7 D6 D5 D4 D3 D2 D1 D0 PAWU PAS7 PAS6 PAS5 PAS4 PAS3 PAS2 PAS1 PAS0 PASR IFS0 — — STCK0PS STP0IPS — — INTPS1 INTPS0 输入 / 输出寄存器列表 (HT66F002/HT66F0025) 寄存器 名称 PA PAC PAPU PAWU PB PBC PBPU PASR PBSR IFS0 位 7 6 5 4 3 2 1 0 D7 D6 D5 D4 D3 D2 D1 D0 D7 D6 D5 D4 D3 D2 D1 D0 D7 D6 D5 D4 D3 D2 D1 D0 D7 D6 D5 D4 D3 D2 D1 D0 — — D5 D4 D3 D2 D1 D0 — — D5 D4 D3 D2 D1 D0 — — D5 D4 D3 D2 D1 D0 PAS7 PAS6 PAS5 PAS4 PAS3 PAS2 PAS1 PAS0 — — PBS5 PBS4 PBS3 PBS2 PBS1 PBS0 PTCK1PS1 PTCK1PS0 STCK0PS STP0IPS PTP1IPS — INTPS1 INTPS0 输入 / 输出寄存器列表 (HT66F003) Rev.1.60 58 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 寄存器 名称 PA PAC PAPU PAWU PB PBC PBPU PC PCC PCPU PASR PBSR 位 7 D7 D7 D7 D7 — — — — — — PAS7 — 6 D6 D6 D6 D6 D6 D6 D6 — — — PAS6 PBS6 5 D5 D5 D5 D5 D5 D5 D5 — — — PAS5 PBS5 4 D4 D4 D4 D4 D4 D4 D4 — — — PAS4 PBS4 3 D3 D3 D3 D3 D3 D3 D3 — — — PAS3 PBS3 2 D2 D2 D2 D2 D2 D2 D2 D2 D2 D2 PAS2 PBS2 1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 PAS1 PBS1 0 D0 D0 D0 D0 D0 D0 D0 D0 D0 D0 PAS0 PBS0 输入 / 输出寄存器列表 (HT66F004) 上拉电阻 许多产品应用在端口处于输入状态时需要外加一个上拉电阻来实现上拉的功 能。为了免去外部上拉电阻,当引脚规划为输入时,可由内部连接到一个上拉 电阻。这些上拉电阻可通过寄存器 PAPU~PCPU 来设置,它用一个 PMOS 晶体 管来实现上拉电阻功能。 PAPU 寄存器 Bit 7 Name D7 R/W R/W POR 0 Bit 7~0 6 D6 R/W 0 4 D4 R/W 0 3 D3 R/W 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 3 D3 R/W 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 PA 口 bit 7~bit 0 上拉电阻控制位 0:除能 1:使能 PBPU 寄存器 – HT66F003 Bit 7 6 Name — — R/W — — POR — — Rev.1.60 5 D5 R/W 0 5 D5 R/W 0 4 D4 R/W 0 Bit 7~6 未使用,读为“0” Bit 5~0 PB 口 bit 5~bit 0 上拉电阻控制位 0:除能 1:使能 59 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 PBPU 寄存器 – HT66F004 Bit 7 6 Name — D6 R/W — R/W POR — 0 5 D5 R/W 0 4 D4 R/W 0 Bit 7 未使用,读为“0” Bit 6~0 PB 口 bit 6~bit 0 上拉电阻控制位 0:除能 1:使能 PCPU 寄存器 – HT66F004 Bit 7 6 Name — — R/W — — POR — — 5 — — — 4 — — — Bit 7~3 未使用,读为“0” Bit 2~0 PC 口 bit 2~bit 0 上拉电阻控制位 0:除能 1:使能 3 D3 R/W 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 3 — — — 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 PA 口唤醒 当使用暂停指令“HALT”迫使单片机进入休眠或空闲模式,单片机的系统时 钟将会停止以降低功耗,此功能对于电池及低功耗应用很重要。唤醒单片机有 很多种方法,其中之一就是使 PA 口的其中一个引脚从高电平转为低电平。这 个功能特别适合于通过外部开关来唤醒的应用。PA 口的每个引脚可以通过设置 PAWU 寄存器来单独选择是否具有唤醒功能。 PAWU 寄存器 Bit 7 Name D7 R/W R/W POR 0 Bit 7~0 6 D6 R/W 0 5 D5 R/W 0 4 D4 R/W 0 3 D3 R/W 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 PA 口 bit 7~bit 0 唤醒功能控制位 0:除能 1:使能 输入 / 输出端口控制寄存器 每一个输入 / 输出口都具有各自的控制寄存器,即 PAC~PCC,用来控制输入 / 输出状态。从而每个 I/O 引脚都可以通过软件控制,动态的设置为 CMOS 输出 或输入。所有的 I/O 端口的引脚都各自对应于 I/O 端口控制的某一位。若 I/O 引 脚要实现输入功能,则对应的控制寄存器的位需要设置为“1”。这时程序指令 可以直接读取输入脚的逻辑状态。若控制寄存器相应的位被设定为“0”,则此 引脚被设置为 CMOS 输出。当引脚设置为输出状态时,程序指令读取的是输出 端口寄存器的内容。注意,如果对输出口做读取动作时,程序读取到的是内部 输出数据锁存器中的状态,而不是输出引脚上实际的逻辑状态。 Rev.1.60 60 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 PAC 寄存器 Bit Name R/W POR Bit 7~0 7 D7 R/W 1 6 D6 R/W 1 4 D4 R/W 1 3 D3 R/W 1 2 D2 R/W 1 1 D1 R/W 1 0 D0 R/W 1 3 D3 R/W 1 2 D2 R/W 1 1 D1 R/W 1 0 D0 R/W 1 3 D3 R/W 1 2 D2 R/W 1 1 D1 R/W 1 0 D0 R/W 1 3 — — — 2 D2 R/W 1 1 D1 R/W 1 0 D0 R/W 1 PA 口 bit 7~bit 0 输入 / 输出控制位 0:输出 1:输入 PBC 寄存器 – HT66F003 Bit 7 6 Name — — R/W — — POR — — 5 D5 R/W 1 4 D4 R/W 1 Bit 7~6 未使用,读为“0” Bit 5~0 PB 口 bit 5~bit 0 输入 / 输出控制位 0:输出 1:输入 PBC 寄存器 – HT66F004 Bit 7 6 Name — D6 R/W — R/W POR — 1 5 D5 R/W 1 4 D4 R/W 1 Bit 7 未使用,读为“0” Bit 6~0 PB 口 bit 6~bit 0 输入 / 输出控制位 0:输出 1:输入 PCC 寄存器 – HT66F004 Bit 7 6 Name — — R/W — — POR — — Rev.1.60 5 D5 R/W 1 5 — — — 4 — — — Bit 7~3 未使用,读为“0” Bit 2~0 PC 口 bit 2~bit 0 输入 / 输出控制位 0:输出 1:输入 61 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 引脚共用功能 引脚的多功能可以增加单片机应用的灵活性。有限的引脚个数将会限制设计者, 而引脚的多功能将会解决很多此类问题。每个功能可单独选择所在的引脚,以 及一个确定的优先级,使得引脚上多种功能可以同时使用。此外,一些引脚功 能可以通过寄存器 PASR 和 PBSR 进行设定。总之来说,模拟功能要比数字功 能拥有更高的优先级。但是,如有含有两个以上的模拟功能都使能,且模拟信 号来自同一个外部引脚,则由此引脚输入的模拟信号将通过内部连接到所有有 效的模拟功能模块。 引脚共用功能选择寄存器 封装中有限的引脚个数会对某些单片机功能造成影响。然而,引脚功能共用可 极大的扩大单片机的功能,并通过引脚共用功能选择寄存器灵活选择所需的引 脚功能。 ● PASR 寄存器 – HT66F002/HT66F0025 Bit Name R/W POR Rev.1.60 7 PAS7 R/W 0 6 PAS6 R/W 0 5 PAS5 R/W 0 Bit 7~6 PAS7~PAS6:PA5 功能选择 00:PA5/INT 01:STP0B 10:PA5/INT 11:AN3 Bit 5~4 PAS5~PAS4:PA2 功能选择 00:PA2/INT 01:STP0 10:VREFO 11:AN2 Bit 3~2 PAS3~PAS2:PA1 功能选择 00:PA1 01:STP0B 10:VREF 11:AN1 Bit 1~0 PAS1~PAS0:PA0 功能选择 00:PA0/STP0I 01:STP0 10:PA0/STP0I 11:AN0 62 4 PAS4 R/W 0 3 PAS3 R/W 0 2 PAS2 R/W 0 1 PAS1 R/W 0 0 PAS0 R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ● PASR 寄存器 – HT66F003 Bit Name R/W POR Rev.1.60 7 PAS7 R/W 0 6 PAS6 R/W 0 5 PAS5 R/W 0 4 PAS4 R/W 0 3 PAS3 R/W 0 Bit 7 PAS7:PA7 功能选择 0:PA7/PTCK1 1:STP0B 只有当 RSTC=55H 时,PAS7 选择位才是有效的。 Bit 6 PAS6:PA6 功能选择 0:PA6/PTCK1/STP0I 1:STP0 Bit 5 PAS5:PA4 功能选择 0:PA4/INT/PTCK1 1:STP0 Bit 4 PAS4:PA3 功能选择 0:PA3/INT/STCK0 1:AN3 Bit 3 PAS3:PA2 功能选择 0:PA2/INT/STCK0 1:AN2 Bit 2~1 PAS2~PAS1:PA1 功能选择 00:PA1 01:PA1 10:VREF 11:AN1 Bit 0 PAS0:PA0 功能选择 0:PA0/STP0I 1:AN0 63 2 PAS2 R/W 0 1 PAS1 R/W 0 0 PAS0 R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ● PASR 寄存器 – HT66F004 Bit Name R/W POR Rev.1.60 7 PAS7 R/W 0 6 PAS6 R/W 0 5 PAS5 R/W 0 Bit 7~6 PAS7~PAS6:PA7 功能选择 00:PA7 01:PTP1 10:PA7 11:AN6 Bit 5~4 PAS5~PAS4:PA6 功能选择 00:PA6 01:PA6 10:VREFO 11:AN5 Bit 3~2 PAS3~PAS2:PA5 功能选择 00:PA5 01:PA5 10:VREF 11:AN4 Bit 1 PAS1:PA4 功能选择 0:PA4/PTCK1 1:AN3 Bit 0 PAS0:PA0 功能选择 0:PA0 1:PTP0 64 4 PAS4 R/W 0 3 PAS3 R/W 0 2 PAS2 R/W 0 1 PAS1 R/W 0 0 PAS0 R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ● PBSR 寄存器 – HT66F003 Bit Name R/W POR Rev.1.60 7 — — — 6 — — — 5 PBS5 R/W 0 Bit 7~6 未使用,读为“0” Bit 5 PBS5:PB5 功能选择 0:PB5 1:PTP1 Bit 4 PBS4:PB4 功能选择 0:PB4 1:PTP1B Bit 3 PBS3:PB3 功能选择 0:PB3 1:PTP1 Bit 2 PBS2:PB2 功能选择 0:PB2 1:PTP1B Bit 1 PBS1:PB1 功能选择 0:PB1/PTCK1 1:STP0B Bit 0 PBS0:PB0 功能选择 0:PB0/PTP1I 1:VREFO 65 4 PBS4 R/W 0 3 PBS3 R/W 0 2 PBS2 R/W 0 1 PBS1 R/W 0 0 PBS0 R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ● PBSR 寄存器 – HT66F004 Bit Name R/W POR Rev.1.60 7 — — — 6 PBS6 R/W 0 5 PBS5 R/W 0 4 PBS4 R/W 0 3 PBS3 R/W 0 Bit 7 未使用,读为“0” Bit 6 PBS6:PB6 功能选择 0:PB6 1:PTP1B Bit 5 PBS5:PB5 功能选择 0:PB5 1:PTP0B Bit 4 PBS4:PB4 功能选择 0:PB4 1:CLO 只有当 COM2EN=0 时,PBS4 功能选择位才有效 Bit 3 PBS3:PB3 功能选择 0:PB3 1:AN7 只有当 COM3EN=0 时,PBS3 功能选择位才有效 Bit 2 PBS2:PB2 功能选择 0:PB2/PTCK0 1:AN2 Bit 1 PBS1:PB1 功能选择 0:PB1/INT1 1:AN1 Bit 0 PBS0:PB0 功能选择 0:PB0/INT0 1:AN0 66 2 PBS2 R/W 0 1 PBS1 R/W 0 0 PBS0 R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ● IFS0 寄存器 – HT66F002/HT66F0025 Bit Name R/W POR 7 — — — 6 — — — 5 4 STCK0PS STP0IPS R/W R/W 0 0 Bit 7~6 未使用,读为“0” Bit 5 STCK0PS:STCK0 引脚重置控制 0:STCK0 on PA7(默认) 1:STCK0 on PA6 Bit 4 STP0IPS:STP0I 引脚重置控制 0:STP0I on PA6(默认) 1:STP0I on PA0 Bit 3~2 未使用,读为“0” Bit 1~0 INTPS1, INTPS0:INT 引脚重置控制 00:INT on PA5(默认) 01:INT on PA2 10:INT on PA3 11:INT on PA7 3 — — — 2 — — — 1 0 INTPS1 INTPS0 R/W R/W 0 0 2 — — — 1 0 INTPS1 INTPS0 R/W R/W 0 0 ● IFS0 寄存器 – HT66F003 Bit 7 6 5 4 3 Name PTCK1PS1 PTCK1PS0 STCK0PS STP0IPS PTP1IPS R/W R/W R/W R/W R/W R/W POR 0 0 0 0 0 Rev.1.60 Bit 7~6 PTCK1PS1, PTCK1PS0:PTCK1 引脚重置控制 00:PTCK1 on PA4(默认) 01:PTCK1 on PA6 10:PTCK1 on PA7 11:PTCK1 on PB1 Bit 5 STCK0PS:STCK0 引脚重置控制 0:STCK0 on PA3(默认) 1:STCK0 on PA2 Bit 4 STP0IPS:STP0I 引脚重置控制 0:STP0I on PA6(默认) 1:STP0I on PA0 Bit 3 PTP1IPS:PTP1I 引脚重置控制 0:PTP1I on PA5(默认) 1:PTP1I on PB0 Bit 2 未使用,读为“0” Bit 1~0 INTPS1, INTPS0:INT 引脚重置控制 00:INT on PA3(默认) 01:INT on PA2 10:INT on PA4 11:INT on PA5 67 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 输入 / 输出引脚结构 下图为输入 / 输出引脚的内部结构图。输入 / 输出引脚的准确逻辑结构图可能与 此图不同,这里只是为了方便对 I/O 引脚功能的理解提供的一个参考。图中的 引脚共用结构并非针对所有单片机。                                                                                                                                               通用输入 / 输出端口                     €                                   ­                                                   ­                                                        A/D 转换器输入输出端口 Rev.1.60 68 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 系统时钟输出引脚 CLO HT66F004 提供了一个系统时钟输出引脚。将 PBSR 寄存器的 PBS4 位设置为 1, 可选定 CLO 功能引脚,从而单片机的系统时钟可通过此 CLO 引脚输出到外部 设备。此单片机可输出的最高系统时钟为 8MHz。需注意的是,若是在有明显 噪声干扰问题地方,最好不要使用 CLO 输出功能。 编程注意事项 在编程中,最先要考虑的是端口的初始化。复位之后,所有的输入 / 输出数据 及端口控制寄存器都将被设为逻辑高。所有输入 / 输出引脚默认为输入状态, 而其电平则取决于其它相连接电路以及是否选择了上拉电阻。如果端口控制寄 存器 PAC~PCC,某些引脚位被设定输出状态,这些输出引脚会有初始高电平输 出,除非数据寄存器端口 PA~PC 在程序中被预先设定。设置哪些引脚是输入及 哪些引脚是输出,可通过设置正确的值到适当的端口控制寄存器,或使用指令 “SET [m].i”及“CLR [m].i”来设定端口控制寄存器中个别的位。注意,当使 用这些位控制指令时,系统即将产生一个读 - 修改 - 写的操作。单片机需要先 读入整个端口上的数据,修改个别的位,然后重新把这些数据写入到输出端口。 PA 口的每个引脚都带唤醒功能。单片机处于休眠或空闲模式时,有很多方法可 以唤醒单片机,其中之一就是通过 PA 任一引脚电平从高到低转换的方式,可 以设置 PA 口一个或多个引脚具有唤醒功能。 定时器模块 – TM 控制和测量时间在任何单片机中都是一个很重要的部分。该系列单片机提供几 个定时器模块 ( 简称 TM),来实现和时间有关的功能。定时器模块是包括多种 操作的定时单元,提供的操作有:定时 / 事件计数器,捕捉输入,比较匹配输 出,单脉冲输出以及 PWM 输出等功能。每个定时器模块有两个独立中断。每 个 TM 外加的输入输出引脚,扩大了定时器的灵活性,便于用户使用。 在这里只介绍各种 TM 的共性,更多详细资料请分别参考标准型和周期型定时 器章节。 简介 该系列单片机都包含 1 个或两个 TM,取决于所选单片机型号。每个 TM 可被 划分为一个特定的类型,即标准型 TM – STM 或周期型 TM – PTM。虽然性质 相似,但不同 TM 特性复杂度不同。本章介绍周期型和标准型 TM 的共性,更 多详细资料分别见后面各章。此两种类型 TM 的特性和区别见下表。 功能 STM PTM √ √ 定时 / 计数器 √ √ 捕捉输入 √ √ 比较匹配输出 1 1 PWM 通道数 单脉冲输出 1 1 边沿对齐 边沿对齐 PWM 对齐方式 占空比或周期 占空比或周期 PWM 调节周期 & 占空比 TM 功能概要 该系列每款单片机包含一定数量的定时器模块,其中有标准型和周期型,具体 见下表。 Rev.1.60 69 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 单片机型号 HT66F002/HT66F0025 HT66F003 HT66F004 STM 10-bit STM 10-bit STM — PTM — 10-bit PTM 10-bit PTM0 10-bit PTM1 TM 名称 / 类型参考 TM 操作 两种不同类型的 TM 提供从简单的定时操作到 PWM 信号产生等多种功能。理 解 TM 操作的关键是比较 TM 内独立运行的计数器的值与内部比较器的预置值。 当计数器的值与比较器的预置值相同时,则比较匹配,TM 中断信号产生,清 零计数器并改变 TM 输出引脚的状态。用户可选择内部时钟或外部时钟来驱动 内部 TM 计数器。 TM 时钟源 驱 动 TM 计 数 器 的 时 钟 源 很 多。 通 过 设 置 xTMnC0 控 制 寄 存 器 的 xTnCK2~ xTnCK0 位,选择所需的时钟源。该时钟源来自系统时钟 fSYS 或内部高速时钟 fH 或 fTBC 时钟源或外部 xTCKn 引脚。xTCKn 引脚时钟源用于允许外部信号作 为 TM 时钟源或用于事件计数。 TM 中断 标准型 TM 和周期型 TM 都有两个内部中断,分别是内部比较器 A 或比较器 P, 当比较匹配发生时产生 TM 中断。当 TM 中断产生时,计数器清零并改变 TM 输出引脚的状态。 TM 外部引脚 无论哪种类型的 TM,都有两个 TM 输入引脚 xTCKn 和 xTPnI。对于输入引脚 xTCKn, 可 通 过 设 置 xTMnC0 寄 存 器 中 的 xTnCK2~xTnCK0 位, 选 择 TM 功能并将该引脚作为 TM 时钟源输入脚。外部时钟源可通过该引脚来驱动 内 部 TM。 外 部 TM 输 入 脚 也 与 其 它 功 能 共 用, 但 是, 如 果 设 置 适 当 值 给 xTnCK2~xTnCK0,该引脚会连接到内部 TM。TM 引脚可选择上升沿有效或下 降沿有效。 对于另外一个输入引脚 xTPnI,可作为捕捉输入引脚。通过 xTMnC1 寄存器中 的 xTnIO1~xTnIO0 可设置为上升沿,下降沿或双边沿有效。 每个 TM 有两个输出引脚 xTPn 和 xTPnB。当 TM 工作在比较匹配输出模式且 比较匹配发生时,这些引脚会由 TM 控制切换到高电平或低电平或翻转。外部 xTPn 输出引脚也被 TM 用来产生 PWM 输出波形。当 TM 输出引脚与其它功 能共用时,TM 输出功能需要通过寄存器先被设置。寄存器中的相应位用于决 定其相关引脚用于外部 TM 输出还是用于其它功能。每个单片机机和不同类型 TM 中输出引脚的个数是不同的,详见下表。 单片机型号 STM PTM HT66F002 STCK0, STP0I; STP0, STP0B — /HT66F0025 HT66F003 STCK0, STP0I; STP0, STP0B PTCK1, PTP1I, PTP1, PTP1B HT66F004 — PTCKn, PTPnI, PTPn, PTPnB (n=0~1) TM 输入 / 输出引脚 Rev.1.60 70 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 TM 输入 / 输出引脚控制寄存器 通过设置相应的引脚共用控制寄存器,选择作为 TM 输入 / 输出功能或其它共 用功能。合理的设置寄存器相应位,相关引脚可用作 TM 输入 / 输出。具体的 描述请参考引脚共用功能选择寄存器描述。 STM Inverting Output STP0B Output STP0 Capture Input STP0I TCK Input STCK0 STM 功能引脚控制框图 Inverting Output PTPnB PTM Output PTPn Capture Input PTPnI TCK Input PTCKn PTMn 功能引脚控制框图 编程注意事项 TM 计数寄存器和捕捉 / 比较寄存器 CCRA 或 CCRP,都含有低字节和高字节结 构。高字节可直接访问,低字节则仅能通过一个内部 8-bit 的缓存器进行访问。 值得注意的是 8-bit 缓存器的存取数据及相关低字节的读写操作仅在其相应的高 字节读取操作执行时发生。 CCRA 和 CCRP 寄存器访问方式如下图所示,读写这些成对的寄存器需通过特 殊的方式。建议使用“MOV”指令按照以下步骤访问 CCRA 或 CCRP 低字节 寄存器,否则可能导致无法预期的结果。 Rev.1.60 71 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 STM Counter Register (Read only) STM0DL STM0DH 8-bit Buffer STM0AL STM0AH STM CCRA Register (Read/Write) Data Bus PTM Counter Register (Read only) PTMnDL PTMnDH 8-bit Buffer PTMnAL PTMnAH PTM CCRA Register (Read/Write) PTMnRPL PTMnRPH PTM CCRP Register (Read/Write) Data Bus 读写流程如下步骤所示: ● 写数据至 CCRA 或 PTM CCRP ♦ 步骤 1. 写数据至低字节寄存器 xTMnAL 或 PTMnRPL – 注意,此时数据仅写入 8-bit 缓存器。 ♦ 步骤 2. 写数据至高字节寄存器 xTMnAH 或 PTMnRPH – 注意,此时数据直接写入高字节寄存器,同时锁存在 8-bit 缓存器中的数 据写入低字节寄存器。 ● 由计数器寄存器和 CCRA 或 PTM CCRP 中读取数据 ♦ 步骤 1. 由高字节寄存器 xTMnDH、xTMnAH 或 PTMnRPH 读取数据 – 注意,此时高字节寄存器中的数据直接读取,同时由低字节寄存器读取 的数据锁存至 8-bit 缓存器中。 ♦ 步骤 2. 由低字节寄存器 xTMnDL、xTMnAL 或 PTMnRPL 读取数据 – 注意,此时读取 8-bit 缓存器中的数据。 Rev.1.60 72 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 标准型 TM – STM 标准型 TM 包括 5 种工作模式,即比较匹配输出,定时 / 事件计数器,捕捉输入, 单脉冲输出和 PWM 输出模式。标准型 TM 由两个外部输入脚控制并驱动两个 外部输出脚。 单片机型号 TM 类型 TM 输入引脚 TM 输出引脚 HT66F002 HT66F0025 10-bit STM STCK0, STP0I STP0, STP0B HT66F003 标准型 TM 操作 标准型 TM 核心是一个由用户选择的内部或外部时钟源驱动的 10 位向上计数 器,它还包括两个内部比较器即比较器 A 和比较器 P。这两个比较器将计数器 的值与 CCRP 和 CCRA 寄存器中的值进行比较。CCRP 是 3 位宽度,与计数器 的高 3 位比较;而 CCRA 是 10 位的,与计数器的所有位比较。 通过应用程序改变 10 位计数器值的唯一方法是使 ST0ON 位发生上升沿跳变清 除计数器。此外,计数器溢出或比较匹配也会自动清除计数器。上述条件发生 时,通常情况会产生 TM 中断信号。标准型 TM 可工作在不同的模式,可由包 括来自输入脚的不同时钟源驱动,也可以控制输出脚。所有工作模式的设定都 是通过设置相关寄存器来实现的。                              … †  … ‡ˆ †  …‰ ‡ Š …‰ ‡Š ˆ … ‹  … ‹                                                                                                                                     „           ƒ          ƒ                         ‹                      ƒ           ­ €  ‚           标准型 TM 框图 Rev.1.60 73 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 标准型 TM 寄存器介绍 标准型 TM 的所有工作模式由一系列寄存器控制。一对只读寄存器用来存放 10 位计数器的值,一对读 / 写寄存器存放 10 位 CCRA 的值。剩下两个控制寄存器 设置工作模式,以及 CCRP 的 3 个位。 位 寄存器 名称 7 6 5 4 3 2 1 0 STM0C0 ST0PAU ST0CK2 ST0CK1 ST0CK0 ST0ON ST0RP2 ST0RP1 ST0RP0 STM0C1 ST0M1 ST0M0 ST0IO1 ST0IO0 ST0OC ST0POL ST0DPX ST0CCLR STM0DL D7 D6 D5 D4 D3 D2 D1 D0 STM0DH — — — — — — D9 D8 STM0AL D7 D6 D5 D4 D3 D2 D1 D0 STM0AH — — — — — — D9 D8 10-bit 标准型 TM 寄存器列表 STM0C0 寄存器 Bit 7 6 5 4 3 2 1 0 Name ST0PAU ST0CK2 ST0CK1 ST0CK0 ST0ON ST0RP2 ST0RP1 ST0RP0 R/W R/W R/W R/W R/W R/W R/W R/W R/W POR 0 0 0 0 0 0 0 0 Rev.1.60 Bit 7 ST0PAU:STM 计数器暂停控制位 0:运行 1:暂停 通过设置此位为高可使计数器暂停,清零此位恢复正常计数器操作。当处于暂 停条件时,TM 保持上电状态并继续耗电。当此位由低到高转换时,计数器将保 留其剩余值,直到此位再次改变为低电平,并从此值开始继续计数。 Bit 6~4 ST0CK2~ST0CK0:选择 STM 计数时钟位 000:fSYS/4 001:fSYS 010:fH/16 011:fH/64 100:fTBC 101:fTBC 110:STCK0 上升沿时钟 111:STCK0 下降沿时钟 此三位用于选择 TM 的时钟源。外部引脚时钟源能被选择在上升沿或下降沿有 效。fSYS 是系统时钟,fH 和 fTBC 是其它的内部时钟源,细节方面请参考振荡器章 节。 Bit 3 ST0ON:STM 计数器 On/Off 控制位 0:Off 1:On 此位控制 TM 的总开关功能。设置此位为高则使能计数器使其运行,清零此位 则除能 TM。清零此位将停止计数器并关闭 TM 减少耗电。当此位经由高到低转 换时,内部计数器将保持其剩余值,直到此位再次改变为高电平。若 STM 处于 比较匹配输出模式、PWM 输出模式或单脉冲输出模式,当 ST0ON 位经由低到 高的转换时,STM 输出脚 STP 将复位至 ST0OC 位指定的初始值。 74 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Bit 2~0 ST0RP2~ST0RP0:STM CCRP 3-bit 寄存器,与 STM 计数器 bit 9~bit 7 进行比较 比较器 P 匹配周期 000:1024 个 STM 时钟周期 001:128 个 STM 时钟周期 010:256 个 STM 时钟周期 011:384 个 STM 时钟周期 100:512 个 STM 时钟周期 101:640 个 STM 时钟周期 110:768 个 STM 时钟周期 111:896 个 STM 时钟周期 此三位设置内部 CCRP 3-bit 寄存器的值,然后与内部计数器的高三位进行比较。 如果 ST0CCLR 位设置为“0”时,此比较结果可清除内部计数器。ST0CCLR 位设为低,内部计数器在比较器 P 比较匹配发生时被重置;由于 CCRP 只与计 数器高三位比较,比较结果是 128 时钟周期的倍数。CCRP 被清零时,实际上 会使得计数器在最大值溢出。 STM0C1 寄存器 Bit 7 6 5 4 3 2 1 0 Name ST0M1 ST0M0 ST0IO1 ST0IO0 ST0OC ST0POL ST0DPX ST0CCLR R/W R/W R/W R/W R/W R/W R/W R/W R/W POR 0 0 0 0 0 0 0 0 Rev.1.60 Bit 7~6 ST0M1~ST0M0:选择 STM 工作模式位 00:比较匹配输出模式 01:捕捉输入模式 10:PWM 输出模式或单脉冲输出模式 11:定时 / 计数器模式 这 两 位 设 置 TM 需 要 的 工 作 模 式。 为 了 确 保 操 作 可 靠,TM 应 在 ST0M1 和 ST0M0 位有任何改变前先关掉。在定时 / 计数器模式,TM 输出脚控制必须除能。 Bit 5~4 ST0IO1~ST0IO0:选择 STM 输出功能位 比较匹配输出模式 00:无变化 01:输出低 10:输出高 11:输出翻转 PWM 模式 / 单脉冲输出模式 00:强制无效状态 01:强制有效状态 10:PWM 输出 11:单脉冲输出 捕捉输入模式 00:在 STP0I 上升沿输入捕捉 01:在 STP0I 下降沿输入捕捉 10:在 STP0I 双沿输入捕捉 11:输入捕捉除能 定时 / 计数器模式 未使用 此两位用于决定在一定条件达到时 TM 输出脚如何改变状态。这两位值的选择 取决于 TM 运行在哪种模式下。 75 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 在比较匹配输出模式下,ST0IO1 和 ST0IO0 位决定当从比较器 A 比较匹配输出 发生时 TM 输出脚如何改变状态。当从比较器 A 比较匹配输出发生时 TM输出 脚能设为切换高、切换低或翻转当前状态。若此两位同时为 0 时,这个输出将 不会改变。TM 输出脚的初始值通过 STM0C1 寄存器的 ST0OC 位设置取得。注 意,由 ST0IO1 和 ST0IO0 位得到的输出电平必须与通过 ST0OC 位设置的初始 值不同,否则当比较匹配发生时,TM 输出脚将不会发生变化。在 TM 输出脚改 变状态后,通过 ST0ON 位由低到高电平的转换复位至初始值。 在 PWM 输出模式,ST0IO1 和 ST0IO0 决定比较匹配条件发生时怎样改变 STM 输出脚的状态。PWM 输出通过这两位的变化进行更新。尽量在 STM 关闭时 改 变 STIO1 和 STIO0 位 的 值。 若 在 STM 运 行 时 改 变 STIO1 和 STIO0 的 值, PWM 输出的值将无法预料。 Rev.1.60 Bit 3 ST0OC:STM 输出控制位 比较匹配输出模式 0:初始低 1:初始高 PWM 模式 / 单脉冲输出模式 0:低有效 1:高有效 这是 STM 输出脚输出控制位。它取决于 TM 此时正运行于比较匹配输出模式还 是 PWM 模式 / 单脉冲输出模式。若 TM 处于定时 / 计数器模式,则其不受影响。 在比较匹配输出模式时,比较匹配发生前其决定 TM 输出脚的逻辑电平值。在 PWM 模式时,其决定 PWM 信号是高有效还是低有效。 Bit 2 ST0POL:STM 输出极性控制位 0:同相 1:反相 此位控制 STM 输出脚的极性。此位为高时 TM 输出脚反相,为低时 TM 输出脚 同相。若 TM 处于定时 / 计数器模式时其不受影响。 Bit 1 ST0DPX:STM PWM 周期 / 占空比控制位 0:CCRP - 周期;CCRA - 占空比 1:CCRP - 占空比;CCRA - 周期 此位决定 CCRA 与 CCRP 寄存器哪个被用于 PWM 波形的周期和占空比控制。 Bit 0 ST0CCLR:选择 STM 计数器清零条件位 0:STM 比较器 P 匹配 1:STM 比较器 A 匹配 此位用于选择清除计数器的方法。标准型 TM 包括两个比较器 - 比较器 A 和比 较器 P。这两个比较器每个都可以用作清除内部计数器。ST0CCLR 位设为高, 计数器在比较器 A 比较匹配发生时被清除;此位设为低,计数器在比较器 P 比 较匹配发生或计数器溢出时被清除。计数器溢出清除的方法仅在 CCRP 被清除 为 0 时才能生效。ST0CCLR 位在 PWM,单脉冲或输入捕捉模式时未使用。 76 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 STM0DL 寄存器 Bit 7 Name D7 R/W R POR 0 Bit 7~0 5 D5 R 0 4 D4 R 0 6 — — — 5 — — — 4 — — — Bit 7~2 未使用,读为“0” Bit 1~0 STM 计数器高字节寄存器 bit 1~bit 0 STM 10-bit 计数器 bit 9~bit 8 STM0AL 寄存器 Bit 7 Name D7 R/W R/W POR 0 Bit 7~0 3 D3 R 0 2 D2 R 0 1 D1 R 0 0 D0 R 0 3 — — — 2 — — — 1 D9 R 0 0 D8 R 0 3 D3 R/W 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 3 — — — 2 — — — 1 D9 R/W 0 0 D8 R/W 0 STM 计数器低字节寄存器 bit 7~bit 0 STM0 10-bit 计数器 bit 7~bit 0 STM0DH 寄存器 Bit 7 Name — R/W — POR — 6 D6 R/W 0 5 D5 R/W 0 4 D4 R/W 0 STM CCRA 低字节寄存器 bit 7~bit 0 STM 10-bit CCRA bit 7~bit 0 STM0AH 寄存器 Bit 7 Name — R/W — POR — Rev.1.60 6 D6 R 0 6 — — — 5 — — — 4 — — — Bit 7~2 未使用,读为“0” Bit 1~0 STM CCRA 高字节寄存器 bit 1~bit 0 STM 10-bit CCRA bit 9~bit 8 77 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 标准型 TM 工作模式 标准型 TM 有五种工作模式,即比较匹配输出模式,PWM 输出模式,单脉冲 输出模式,捕捉输入模式或定时 / 计数器模式。通过设置 STM0C1 寄存器的 ST0M1 和 ST0M0 位选择任意模式。 比较匹配输出模式 为使 TM 工作在此模式,STM0C1 寄存器中的 ST0M1 和 ST0M0 位需要设置为 “00”。当工作在该模式,一旦计数器使能并开始计数,有三种方法来清零, 分别是:计数器溢出,比较器 A 比较匹配发生和比较器 P 比较匹配发生。当 STCCLR 位为低,有两种方法清除计数器。一种是比较器 P 比较匹配发生,另 一种是 CCRP 所有位设置为零并使得计数器溢出。此时,比较器 A 和比较器 P 的请求标志位 STMA0F 和 STMP0F 将分别置位。 如果 STM0C1 寄存器的 ST0CCLR 位设置为高,当比较器 A 比较匹配发生时计 数器被清零。此时,即使 CCRP 寄存器的值小于 CCRA 寄存器的值,仅产生 STMA0F 中断请求标志。所以当 ST0CCLR 为高时,不会产生 STMP0F 中断请 求标志。在比较匹配输出模式下,CCRA 不能设为“0”。 如果 CCRA 为“0”, 当 CCRA 达到最大值 0x3FF 时,计数器将溢出,不会产生 STMA0F 中断请求 标志。 正如该模式名所言,当比较匹配发生后,TM 输出脚状态改变。当比较器 A 比 较匹配发生后 STMA0F 标志产生时,TM 输出脚状态改变。比较器 P 比较匹 配发生时产生的 STMP0F 标志不影响 TM 输出脚。TM 输出脚状态改变方式由 STM0C1 寄存器中 ST0IO1 和 ST0IO0 位决定。当比较器 A 比较匹配发生时, ST0IO1 和 ST0IO0 位决定 TM 输出脚输出高,低或翻转当前状态。TM 输出脚 初始值,在 ST0ON 位由低到高电平的变化后通过 ST0OC 位设置。注意,若 ST0IO1 和 ST0IO0 位同时为 0 时,引脚输出不变。 Rev.1.60 78 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value Counter overflow CCRP=0 0x3FF ST0CCLR = 0; ST0M [1:0] = 00 CCRP > 0 Counter cleared by CCRP value CCRP > 0 Counter Restart Resume CCRP Pause CCRA Stop Time ST0ON ST0PAU ST0POL CCRP Int. flag STMP0F CCRA Int. flag STMA0F Output pin set to initial Level Low if ST0OC=0 Output not affected by STMA0F flag. Remains High until reset by ST0ON bit Output Toggle with STMA0F flag Here ST0IO [1:0] = 11 Toggle Output select Note ST0IO [1:0] = 10 Active High Output select Output Inverts when ST0POL is high Output Pin Reset to Initial value Output controlled by other pin-shared function 比较匹配输出模式 – ST0CCLR=0 注:1. ST0CCLR=0,比较器 P 匹配将清除计数器 2. TM 输出脚仅由 STMA0F 标志位控制 3. 在 ST0ON 上升沿 TM 输出脚复位至初始值 Rev.1.60 79 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value ST0CCLR = 1; ST0M [1:0] = 00 CCRA = 0 Counter overflow CCRA > 0 Counter cleared by CCRA value 0x3FF Resume CCRA Pause CCRA=0 Stop Counter Restart CCRP Time ST0ON ST0PAU ST0POL No STMA0F flag generated on CCRA overflow CCRA Int. flag STMA0F CCRP Int. flag STMP0F STM O/P Pin STMnPF not generated Output pin set to initial Level Low if ST0OC=0 Output does not change Output not affected by STMA0F flag. Remains High until reset by ST0ON bit Output Toggle with STMA0F flag Here ST0IO [1:0] = 11 Toggle Output select Note ST0IO [1:0] = 10 Active High Output select Output Inverts when ST0POL is high Output Pin Reset to Initial value Output controlled by other pin-shared function 比较匹配输出模式 – ST0CCLR=1 注:1. ST0CCLR=1,比较器 A 匹配将清除计数器 2. TM输出脚仅由 STMA0F 标志位控制 3. 在 ST0ON 上升沿 TM 输出脚复位至初始值 4. 当 ST0CCLR=1 时,不会产生 STMP0F 标志 Rev.1.60 80 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 定时 / 计数器模式 为使 TM 工作在此模式,STM0C1 寄存器中的 ST0M1 和 ST0M0 位需要设置为 “11”。定时 / 计数器模式与比较输出模式操作方式相同,并产生同样的中断 请求标志。不同的是,在定时 / 计数器模式下 TM 输出脚未使用。因此,比较 匹配输出模式中的描述和时序图可以适用于此功能。该模式中未使用的 TM 输 出脚通过引脚共用功能选择寄存器设置用作普通 I/O 脚或其它功能。 PWM 输出模式 为使 TM 工作在此模式,STM0C1 寄存器中的 ST0M1 和 ST0M0 位需要设置为 “10”,且 ST0IO1 和 ST0IO0 位也需要设置为“10”。TM 的 PWM 功能在马 达控制,加热控制,照明控制等方面十分有用。给 TM 输出脚提供一个频率固 定但占空比可调的信号,将产生一个有效值等于 DC 均方根的 AC 方波。 由于 PWM 波形的周期和占空比可调,其波形的选择就极其灵活。在 PWM 模 式 中,ST0CCLR 位 不 影 响 PWM 周 期。CCRA 和 CCRP 寄 存 器 决 定 PWM 波 形,一个用来清除内部计数器并控制 PWM 波形的频率,另一个用来控制占空 比。哪个寄存器控制频率或占空比取决于 STM0C1 寄存器的 ST0DPX 位。所以 PWM 波形由 CCRA 和 CCRP 寄存器共同决定。 当比较器 A 或比较器 P 比较匹配发生时,将产生 CCRA 或 CCRP 中断标志。 STM0C1 寄存器中的 ST0OC 位决定 PWM 波形的极性,ST0IO1 和 ST0IO0 位 使能 PWM 输出或将 TM 输出脚置为逻辑高或逻辑低。ST0POL 位对 PWM 输 出波形的极性取反。 ● 10-bit STM,PWM 模式,边沿对齐模式,ST0DPX=0 CCRP Period Duty 001b 128 010b 256 011b 384 100b 101b 512 640 CCRA 110b 768 111b 896 000b 1024 若 fSYS=16MHz,TM 时钟源选择 fSYS/4,CCRP=100b,CCRA=128, STM PWM 输出频率 = (fSYS/4)/(4×128)= fSYS/2048=7.8125kHz, duty=128/(2×256)=25%。 若由 CCRA 寄存器定义的 Duty 值等于或大于 Period 值,PWM 输出占空比为 100%。 ● 10-bit STM,PWM 模式,边沿对齐模式,ST0DPX=1 CCRP Period Duty 001b 010b 011b 128 256 384 100b 101b CCRA 512 640 110b 111b 000b 768 896 1024 PWM 的输出周期由 CCRA 寄存器的值与 TM 的时钟共同决定,PWM 的占空比 由 CCRP×128 ( 除了 CCRP 为“0”外 ) 的值决定。 Rev.1.60 81 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value ST0DPX = 0; ST0M [1:0] = 10 Counter cleared by CCRP Counter Reset when ST0ON returns high CCRP Pause Resume CCRA Counter Stop if ST0ON bit low Time ST0ON ST0PAU ST0POL CCRA Int. flag STMA0F CCRP Int. flag STMP0F STM O/P Pin (ST0OC=1) STM O/P Pin (ST0OC=0) PWM Duty Cycle set by CCRA PWM Period set by CCRP PWM resumes operation Output controlled by Output Inverts other pin-shared function when ST0POL = 1 PWM 输出模式 – ST0DPX=0 注:1. ST0DPX=0,CCRP 清除计数器 2. 计数器清零并设置 PWM 周期 3. 当 ST0IO1,ST0IO0=00 或 01,PWM 功能不变 4. ST0CCLR 位不影响 PWM 操作 Rev.1.60 82 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value ST0DPX = 1; ST0M [1:0] = 10 Counter cleared by CCRA Counter Reset when ST0ON returns high CCRA Pause Resume CCRP Counter Stop if ST0ON bit low Time ST0ON ST0PAU ST0POL CCRP Int. flag STMP0F CCRA Int. flag STMA0F STM O/P Pin (ST0OC=1) STMn O/P Pin (ST0OC=0) PWM Duty Cycle set by CCRP PWM Period set by CCRA PWM resumes operation Output controlled by Output Inverts other pin-shared function when ST0POL = 1 PWM 输出模式 – ST0DPX=1 注:1. ST0DPX=1,CCRA 清除计数器 2. 计数器清零并设置 PWM 周期 3. 当 ST0IO1,ST0IO0=00 或 01,PWM 功能不变 4. ST0CCLR 位不影响 PWM 操作 Rev.1.60 83 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 单脉冲模式 为使 TM 工作在此模式,STM0C1 寄存器中的 ST0M1 和 ST0M0 位需要设置为 “10”,同时 ST0IO1 和 ST0IO0 位需要设置为“11”。正如模式名所言,单脉 冲输出模式,在 TM 输出脚将产生一个脉冲输出。 脉冲输出可以通过应用程序控制 ST0ON 位由低到高的转变来触发。而处于单 脉冲模式时,STON 位可在 STCK 脚发生有效边沿跳转时自动由低转变为高, 进而初始化单脉冲输出状态。当 ST0ON 位转变为高电平时,计数器将开始运 行,并产生脉冲前沿。当脉冲有效时 ST0ON 位保持高电平。通过应用程序使 ST0ON 位清零或比较器 A 比较匹配发生时,产生脉冲后沿。 Leading Edge Trailing Edge ST0ON bit 0 1 ST0ON bit 1 0 S/W Command SET“ST0ON” or STCK0 Pin Transition S/W Command CLR“ST0ON” or CCRA Compare Match STP0/STP0B Output Pin Pulse Width = CCRA Value 单脉冲产生示意图 Rev.1.60 84 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value ST0M [1:0] = 10 ; ST0IO [1:0] = 11 Counter stopped by CCRA Counter Reset when ST0ON returns high CCRA Pause Counter Stops by software Resume CCRP Time ST0ON Software Trigger Auto. set by STCK0 pin Cleared by CCRA match STCK0 pin Software Trigger Software Trigger Software Software Trigger Clear STCK0 pin Trigger ST0PAU ST0POL No CCRP Interrupts generated CCRP Int. Flag STMP0F CCRA Int. Flag STMA0F STM O/P Pin (ST0OC=1) STM O/P Pin (ST0OC=0) Output Inverts when ST0POL = 1 Pulse Width set by CCRA 单脉冲模式 注:1. 通过 CCRA 匹配停止计数器 2. CCRP 未使用 3. 通过设置 ST0ON 位为高来触发脉冲 4. 单脉冲模式中,ST0IO[1:0] 需置位“11”,且不能更改。 Rev.1.60 85 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 然而,比较器 A 比较匹配发生时,会自动清除 ST0ON 位并产生单脉冲输出后 沿。CCRA 的值通过这种方式控制脉冲宽度。比较器 A 比较匹配发生时,也会 产生 TM 中断。ST0ON 位在计数器重启时会发生由低到高的转变,此时计数器 才复位至零。在单脉冲模式中,CCRP 寄存器,ST0CCLR 和 ST0DPX 位未使用。 捕捉输入模式 为使 TM 工作在此模式,STM0C1 寄存器中的 ST0M1 和 ST0M0 位需要设置为 “01”。此模式使能外部信号捕捉并保存内部计数器当前值,因此被用于诸如 脉冲宽度测量的应用中。STP0I 脚上的外部信号,通过设置 STM0C1 寄存器的 ST0IO1 和 ST0IO0 位选择有效边沿类型,即上升沿,下降沿或双沿有效。通过 应用程序将 ST0ON 位由低置为高时,计数器启动。 当 STP0I 脚出现有效边沿转换时,计数器当前值被锁存到 CCRA 寄存器,并产 生 TM 中断。不考虑 STP0I 引脚事件,计数器继续工作直到 ST0ON位发生下 降沿跳变。当 CCRP 比较匹配发生时计数器复位至零;CCRP 的值通过这种方 式控制计数器的最大值。当比较器 P CCRP 比较匹配发生时,也会产生 TM 中断。 记录 CCRP 溢出中断信号的值可以测量脉宽。通过设置 ST0IO1 和 ST0IO0 位选 择 STP0I 引脚为上升沿,下降沿或双沿有效。如果 ST0IO1 和 ST0IO0 位设置为 高,无论 STP0I 引脚发生哪种边沿转换,不会产生捕捉操作,但计数器继续运 行。 当 STP0I 引脚与其它功能共用,TM 工作在输入捕捉模式时需多加注意。这是 因为如果引脚被设为输入,那么该引脚上的任何电平转变都可能执行输入捕捉 操作。ST0CCLR 和 ST0DPX 位在此模式中未使用。 Rev.1.60 86 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value ST0M [1:0] = 01 Counter cleared by CCRP Counter Counter Stop Reset CCRP YY Pause Resume XX Time ST0ON ST0PAU Active edge Active edge STM capture pin STP0I Active edge CCRA Int. Flag STMA0F CCRP Int. Flag STMP0F CCRA Value ST0IO [1:0] Value XX 00 – Rising edge YY 01 – Falling edge XX 10 – Both edges YY 11 – Disable Capture 捕捉输入模式 注:1. ST0M1,ST0M0=01 并通过 ST0IO1 和 ST0IO0 位设置有效边沿 2. TM 捕捉输入脚的有效边沿将计数器的值转移到 CCRA 中 3. ST0CCLR 和 ST0DPX 位未使用 4. 无输出功能 – ST0OC 和 ST0POL 位未使用 5. 计数器值由 CCRP 决定,在 CCRP 为“0”时,计数器计数值可达最大 Rev.1.60 87 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 周期型 TM – PTM 周期型 TM 包括 5 种工作模式,即比较匹配输出、定时 / 事件计数器、捕捉输入、 单脉冲输出和 PWM 输出模式。周期型 TM 也由两个外部输入脚控制并驱动两 个外部输出脚。 单片机型号 TM 类型 TM 输入引脚 TM 输出引脚 HT66F003 10-bit PTM1 PTCK1, PTP1I PTP1, PTP1B 10-bit PTM0 PTCK0, PTP0I PTP0, PTP0B HT66F004 10-bit PTM1 PTCK1, PTP1I PTP1, PTP1B 周期型 TM 操作 周期型 TM 核心是一个由用户选择的内部或外部时钟源驱动的 10 位向上计数 器,它还包括两个内部比较器即比较器 A 和比较器 P。这两个比较器将计数器 的值与 CCRA 和 CCRP 寄存器中的值进行比较。CCRP 比较器是 10 位宽度。 通过应用程序改变 10 位计数器值的唯一方法是使 PTnON 位发生上升沿跳变清 除计数器。此外,计数器溢出或比较匹配也会自动清除计数器。上述条件发生 时,通常情况会产生 TM 中断信号。周期型 TM 可工作在不同的模式,可由包 括来自输入脚的时钟源驱动,也可以控制输出脚。所有工作模式的设定都是通 过设置相关寄存器来实现的。                  ‚ƒ „ ƒ ‚ƒ …† „ ƒ ‚‡ … ˆ ‚‡ …ˆ † ‚ ‰  ‚ ‰                                                                                                                                   ­         ­                    €              ‰                      ­                              ƒ 周期型 TM 方框图 (n=0, 1) Rev.1.60 88 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 周期型 TM 寄存器介绍 周期型 TM 的所有操作由一系列寄存器控制。一对只读寄存器用来存放 10 位计 数器的值,两对读 / 写寄存器存放 10 位 CCRA 和 CCRP 的值。剩下两个控制寄 存器用来设置不同的操作和控制模式。 位 7 6 5 4 3 2 — PTMnC0 PTnPAU PTnCK2 PTnCK1 PTnCK0 PTnON PTMnC1 PTnM1 PTnM0 PTnIO1 PTnIO0 PTnOC PTnPOL PTMnDL D7 D6 D5 D4 D3 D2 PTMnDH — — — — — — PTMnAL D7 D6 D5 D4 D3 D2 PTMnAH — — — — — — PTMnRPL D7 D6 D5 D4 D3 D2 PTMnRPH — — — — — — 寄存器 名称 1 — PTnCKS D1 D9 D1 D9 D1 D9 0 — PTnCCLR D0 D8 D0 D8 D0 D8 10-bit 周期型 TM 寄存器列表 (n=0, 1) PTMnC0 寄存器 Bit 7 6 5 4 3 Name PTnPAU PTnCK2 PTnCK1 PTnCK0 PTnON R/W R/W R/W R/W R/W R/W POR 0 0 0 0 0 Bit 7 Bit 6 ~ 4 Bit 3 Bit 2 ~ 0 Rev.1.60 2 — — — 1 — — — 0 — — — PTnPAU:PTMn 计数器暂停控制位 0:运行 1:暂停 通过设置此位为高可使计数器暂停,清零此位恢复正常计数器操作。当处于暂 停条件时,PTMn 保持上电状态并继续耗电。当此位由低到高转变时,计数器 将保留其剩余值,直到此位再次改变为低电平,并从此值开始继续计数。 PTnCK2~PTnCK0:选择 PTMn 计数时钟位 000:fSYS/4 001:fSYS 010:fH/16 011:fH/64 100:fTBC 101:fTBC 110:PTCKn 上升沿 111:PTCKn 下降沿 此三位用于选择 PTMn 的时钟源。外部引脚时钟源能被选择在上升沿或下降沿 有效。fSYS 是系统时钟,fH 和 fTBC 是其它的内部时钟源,细节方面请参考振荡器 章节。 PTnON:PTMn 计数器 On/Off 控制位 0:Off 1:On 此位控制 PTMn 的总开关功能。设置此位为高则使能计数器使其运行,清零此 位则除能 PTMn。清零此位将停止计数器并关闭 PTMn 减少耗电。当此位经由 低到高转变时,内部计数器将复位清零;当此位经由高到低转换时,内部计数 器将保持其剩余值,直到此位再次改变为高电平。 若 PTMn 处于比较匹配输出模式或 PWM 输出模式或单脉冲输出模式时,当 PTnON 位经由低到高的转变时,PTMn 输出脚将复位至 PTnOC 位指定的初始值。 未使用,读为“0” 89 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 PTMnC1 寄存器 Bit 7 6 5 4 3 2 1 0 Name PTnM1 PTnM0 PTnIO1 PTnIO0 PTnOC PTnPOL PTnCKS PTnCCLR R/W R/W R/W R/W R/W R/W R/W R/W R/W POR 0 0 0 0 0 0 0 0 Rev.1.60 Bit 7 ~ 6 PTnM1~PTnM0:选择 PTMn 工作模式位 00:比较匹配输出模式 01:捕捉输入模式 10:PWM 输出模式或单脉冲输出模式 11:定时 / 计数器模式 这两位设置 PTMn 需要的工作模式。为了确保操作可靠,PTMn 应在 PTnM1 和 PTnM0 位有任何改变前先关掉。在定时 / 计数器模式,PTMn 输出脚状态未定义。 Bit 5 ~ 4 PTnIO1~PTnIO0:选择 PTM 输出功能位 比较匹配输出模式 00:无变化 01:输出低 10:输出高 11:输出翻转 PWM 模式 / 单脉冲输出模式 00:强制无效状态 01:强制有效状态 10:PWM 输出 11:单脉冲输出 捕捉输入模式 00:在 PTPnI 或 PTCKn 上升沿输入捕捉 01:在 PTPnI 或 PTCKn 下降沿输入捕捉 10:在 PTPnI 或 PTCKn 双沿输入捕捉 11:输入捕捉除能 定时 / 计数器模式 未使用 此两位用于决定在一定条件达到时 PTMn 输出脚如何改变状态。这两位值的选 择取决于 PTMn 运行在哪种模式下。 在比较匹配输出模式下,PTnIO1 和 PTnIO0 位决定当从比较器 A 比较匹配输出 发生时 PTMn 输出脚如何改变状态。当从比较器 A 比较匹配输出发生时 PTMn 输出脚能设为切换高、切换低或翻转当前状态。若此两位同时为 0 时,这个输 出将不会改变。PTMn 输出脚的初始值通过 PTMnC1 寄存器的 PTnOC 位设置 取得。注意,由 PTnIO1 和 PTnIO0 位得到的输出电平必须与通过 PTnOC 位设 置的初始值不同,否则当比较匹配发生时,PTMn 输出脚将不会发生变化。在 PTMn 输出脚改变状态后,通过 PTnON 位由低到高电平的转换复位至初始值。 在 PWM 输出模式,PTnIO1 和 PTnIO0 用于决定比较匹配条件发生时怎样改 变 PTMn 输出脚的状态。PWM 输出功能通过这两位的变化进行更新。必须在 PTMn 关闭时改变 PTnIO1 和 PTnIO0 位的值。若在 PTMn 运行时改变 PTnIO1 和 PTnIO0 的值,PWM 输出的值是无法预料的。 90 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Bit 3 PTnOC:PTPn/PTPnB 输出控制位 比较匹配输出模式 0:初始低 1:初始高 PWM 模式 / 单脉冲输出模式 0:低有效 1:高有效 这是 PTMn 输出脚输出控制位。它取决于 PTMn 此时正运行于比较匹配输出模 式还是 PWM 模式 / 单脉冲输出模式。若 PTMn 处于定时 / 计数器模式,则其不 受影响。在比较匹配输出模式时,比较匹配发生前其决定 TM 输出脚的逻辑电 平值。在 PWM 模式时,其决定 PWM 信号是高有效还是低有效。 Bit 2 PTnPOL:PTPn/PTPnB 输出极性控制位 0:同相 1:反相 此位控制 PTPn/PTPnB 输出脚的极性。此位为高时输出脚反相,为低时输出脚 同相。若 PTMn 处于定时 / 计数器模式时其不受影响。 Bit 1 PTnCKS:选择 PTMn 捕捉触发源 0:来自 PTPnI 引脚 1:来自 PTCKn 引脚 Bit 0 PTnCCLR:选择 PTMn 计数器清零条件位 0:PTMn 比较器 P 匹配 1:PTMn 比较器 A 匹配 此位用于选择清除计数器的方法。周期型 TM 包括两个比较器 -- 比较器 A 和比 较器 P,两者都可以用作清除内部计数器。PTnCCLR 位设为高,计数器在比较 器 A 比较匹配发生时被清除;此位设为低,计数器在比较器 P 比较匹配发生或 计数器溢出时被清除。计数器溢出清除的方法仅在 CCRP 被清除为 0 时才能生 效。PTnCCLR 位在 PWM 模式、单脉冲或输入捕捉模式时未使用。 PTMnDL 寄存器 Bit 7 Name D7 R/W R POR 0 Bit 7 ~ 0 5 D5 R 0 4 D4 R 0 3 D3 R 0 2 D2 R 0 1 D1 R 0 0 D0 R 0 2 — — — 1 D9 R 0 0 D8 R 0 PTMnDL:PTMn 计数器低字节寄存器 bit 7~bit 0 PTMn 10-bit 计数器 bit 7~bit 0 PTMnDH 寄存器 Bit 7 Name — R/W — POR — Rev.1.60 6 D6 R 0 6 — — — 5 — — — 4 — — — 3 — — — Bit 7 ~ 2 未使用,读为“0” Bit 1 ~ 0 PTMnDH:PTMn 计数器高字节寄存器 bit 1~bit 0 PTMn 10-bit 计数器 bit 9~bit 8 91 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 PTMnAL 寄存器 Bit 7 Name D7 R/W R/W POR 0 Bit 7 ~ 0 5 D5 R/W 0 4 D4 R/W 0 3 D3 R/W 0 6 — — — 5 — — — 4 — — — 3 — — — Bit 7 ~ 2 未使用,读为“0” Bit 1 ~ 0 PTMnAH:PTMn CCRA 高字节寄存器 bit1~bit 0 PTMn 10-bit CCRA bit 9~bit 8 PTMnRPL 寄存器 Bit 7 Name D7 R/W R/W POR 0 Bit 7 ~ 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 2 — — — 1 D9 R/W 0 0 D8 R/W 0 2 D2 R/W 0 1 D1 R/W 0 0 D0 R/W 0 2 — — — 1 D9 R/W 0 0 D8 R/W 0 PTMnAL:PTMn CCRA 低字节寄存器 bit 7~bit 0 PTMn 10-bit CCRA bit 7~bit 0 PTMnAH 寄存器 Bit 7 Name — R/W — POR — 6 D6 R/W 0 5 D5 R/W 0 4 D4 R/W 0 3 D3 R/W 0 PTMnRPL:PTMn CCRP 低字节寄存器 bit 7~bit 0 PTMn 10-bit CCRP bit 7~bit 0 PTMnRPH 寄存器 Bit 7 Name — R/W — POR — Rev.1.60 6 D6 R/W 0 6 — — — 5 — — — 4 — — — 3 — — — Bit 7 ~ 2 未使用,读为“0” Bit 1 ~ 0 PTMnRPH:PTMn CCRP 高字节寄存器 bit 1~bit 0 PTMn 10-bit CCRP bit 9~bit 8 92 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 周期型 TM 工作模式 周期型 TM 有五种工作模式,即比较匹配输出模式、PWM 输出模式、单脉冲 输出模式、捕捉输入模式或定时 / 计数器模式。通过设置 PTMnC1 寄存器的 PTnM1 和 PTnM0 位选择任意模式。 比较匹配输出模式 为使 TM 工作在此模式,PTMnC1 寄存器的 PTnM1 和 PTnM0 位需要设置为 “00”。当工作在该模式,一旦计数器使能并开始计数,有三种方法来清零, 分别是:计数器溢出,比较器 A 比较匹配发生和比较器 P 比较匹配发生。当 PTnCCLR 位为低,有两种方法清除计数器。一种是比较器 P 比较匹配发生, 另一种是 CCRP 所有位设置为零并使得计数器溢出。此时,比较器 A 和比较器 P 的请求标志位 PTMAnF 和 PTMPnF 将分别置起。 如果 PTMnC1 寄存器的 PTnCCLR 位设置为高,当比较器 A 比较匹配发生时 计 数 器 被 清 零。 此 时, 即 使 CCRP 寄 存 器 的 值 小 于 CCRA 寄 存 器 的 值, 仅 PTMAnF 中断请求标志产生。所以当 PTnCCLR 为高时,不会产生 PTMPnF 中 断请求标志。在比较匹配输出模式中,CCRA 寄存器值不能设为“0”。 如果 CCRA 为“0”,当 CCRA 达到最大值 0x3FF 时,计数器将溢出,不会产 生 PTMAnF 中断请求标志。 正如该模式名所言,当比较匹配发生后,TM 输出脚状态改变。当比较器 A 比 较匹配发生后 PTMAnF 中断请求标志产生时,TM 输出脚状态改变。比较器 P 比较匹配发生时产生的 PTMPnF 标志不影响 TM 输出脚。TM 输出脚状态改变 方式由 PTMnC1 寄存器中 PTnIO1 和 PTnIO0 位决定。当比较器 A 比较匹配发 生时,PTnIO1 和 PTnIO0 位决定 TM 输出脚输出高,低或翻转当前状态。TM 输出脚初始值,在 PTnON 位由低到高电平的变化后通过 PTnOC 位设置。注意, 若 PTnIO1 和 PTnIO0 位同时为 0 时,引脚输出不变。 Rev.1.60 93 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value Counter overflow CCRP=0 0x3FF PTnCCLR = 0; PTnM [1:0] = 00 CCRP > 0 Counter cleared by CCRP value CCRP > 0 Counter Restart Resume CCRP Pause CCRA Stop Time PTnON PTnPAU PTnPOL CCRP Int. Flag PTMPnF CCRA Int. Flag PTMAnF PTM O/P Pin Output pin set to initial Level Low if PTnOC=0 Output not affected by PTMAnF flag. Remains High until reset by PTnON bit Output Toggle with PTMAnF flag Here PTnIO [1:0] = 11 Toggle Output select Note PTnIO [1:0] = 10 Active High Output select Output Inverts when PTnPOL is high Output Pin Reset to Initial value Output controlled by other pin-shared function 比较器匹配输出模式 – PTnCCLR = 0 (n=0, 1) 注:1. PTnCCLR=0,比较器 P 匹配将清除计数器 2. TM 输出脚仅由 PTMAnF 标志位控制 3. 在 PTnON 上升沿 TM 输出脚复位至初始值 Rev.1.60 94 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value PTnCCLR = 1; PTnM [1:0] = 00 CCRA = 0 Counter overflow CCRA > 0 Counter cleared by CCRA value 0x3FF CCRA=0 Resume CCRA Pause Stop Counter Restart CCRP Time PTnON PTnPAU PTnPOL No PTMAnF flag generated on CCRA overflow CCRA Int. Flag PTMAnF CCRP Int. Flag PTMPnF PTM O/P Pin PTMPnF not generated Output pin set to initial Level Low if PTnOC=0 Output does not change Output not affected by TnAF flag. Remains High until reset by PTnON bit Output Toggle with PTMAnF flag Here PTnIO [1:0] = 11 Toggle Output select Note PTnIO [1:0] = 10 Active High Output select Output Inverts when PTnPOL is high Output Pin Reset to Initial value Output controlled by other pin-shared function 比较器匹配输出模式 – PTnCCLR = 1 (n=0, 1) 注:1. PTnCCLR=1,比较器 A 匹配将清除计数器 2. TM 输出脚仅由 PTMAnF 标志位控制 3. 在 PTnON 上升沿 TM 输出脚复位至初始值 4. 当 PTnCCLR=1 时,不会产生 PTMPnF 标志 Rev.1.60 95 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 定时 / 计数器模式 为使 TM 工作在此模式,PTMnC1 寄存器的 PTnM1 和 PTnM0 位需要设置为 “11”。定时 / 计数器模式与比较输出模式操作方式相同,并产生同样的中断 请求标志。不同的是,在定时 / 计数器模式下 TM 输出脚未使用。因此,比较 匹配输出模式中的描述和时序图可以适用于此功能。该模式中未使用的 TM 输 出脚通过引脚共用功能选择寄存器设置用作普通 I/O 脚或其它功能。 PWM 输出模式 为使 TM 工作在此模式,PTMnC1 寄存器的 PTnM1 和 PTnM0 位需要设置为 “10”,且 PTnIO1 和 PTnIO0 位也需要设置为“10”。TM 的 PWM 功能在马 达控制,加热控制,照明控制等方面十分有用。给 TM 输出脚提供一个频率固 定但占空比可调的信号,将产生一个有效值等于 DC 均方根的 AC 方波。 由于 PWM 波形的周期和占空比可调,其波形的选择就极其灵活。在 PWM 模 式中,PTnCCLR 位对 PWM 周期无影响。CCRP 和 CCRA 寄存器都用于控制 PWM 方波。CCRP 寄存器通过清除内部计数从而控制 PWM 周期,CCRA 寄存 器设置 PWM 的占空比。PWM 波形的周期和占空比由 CCRP 和 CCRA 寄存器 的值控制。 当比较器 A 或比较器 P 比较匹配发生时,CCRA 和 CCRP 中断标志位分别产生。 PTMnC1 寄存器的 PTnOC 位选择 PWM 波形的极性,PTnIO1 和 PTnIO0 位使 能 PWM 输出或强制 TM 输出脚为高电平或低电平。PTnPOL 位用于 PWM 输 出波形的极性反相控制。 ● 10-bit PTMn,PWM 模式,边沿对齐模式 CCRP Period Duty 0 1024 1 ~ 1023 1 ~ 1023 CCRA 若 fSYS=16MHz,TM 时钟源选择 fSYS/4,CCRP=512 且 CCRA=128, PTMn PWM 输出频率 =(fSYS/4)/512=fSYS/2048=7.8125kHz,duty=128/512=25%, 若由 CCRA 寄存器定义的 Duty 值等于或大于 Period 值,PWM 输出占空比为 100%。 Rev.1.60 96 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value PTnDPX = 0; PTnM [1:0] = 10 Counter cleared by CCRP Counter Reset when PTnON returns high CCRP Pause Resume CCRA Counter Stop if PTnON bit low Time PTnON PTnPAU PTnPOL CCRA Int. Flag PTMAnF CCRP Int. Flag PTMPnF PTM O/P Pin (PTnOC=1) PTM O/P Pin (PTnOC=0) PWM Duty Cycle set by CCRA PWM Period set by CCRP PWM resumes operation Output controlled by Output Inverts other pin-shared function When PTnPOL = 1 PWM 输出模式 (n=0, 1) 注:1. CCRP 清除计数器 2. 计数器清零并设置 PWM 周期 3. 当 PTnIO[1:0]=00 或 01,PWM 功能不变 4. PTnCCLR 位对 PWM 功能无影响 Rev.1.60 97 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 单脉冲输出模式 为使 TM 工作在此模式,PTnM1 和 PTnM0 位需要设置为“10”,并且相应的 PTnIO1 和 PTnIO0 需要设置为“11”。正如模式名所言,单脉冲输出模式,在 TM 输出脚将产生一个脉冲输出。 通过应用程序控制 PTnON 位由低到高的转变来触发脉冲前沿输出。而处于单 脉冲模式时,PTnON 位可在 PTCKn 脚发生有效边沿跳转时自动由低转变为高, 进而开始单脉冲输出。当 PTnON 位转变为高电平时,计数器将开始运行,并 产生脉冲前沿。通过应用程序使 PTnON 位清零或比较器 A 比较匹配发生时, 产生脉冲后沿。 而比较器 A 比较匹配发生时,会自动清除 PTnON 位并产生单脉冲输出后沿。 CCRA 的值通过这种方式控制脉冲宽度。比较器 A 比较匹配发生时,也会产生 TM 中断。PTnON 位在计数器重启时会发生由低到高的转变,此时计数器才复 位至零。在单脉冲模式中,CCRP 寄存器和 PTnCCLR 位未使用。 S/W Command SET“PTnON” or PTCKn Pin Transition Leading Edge Trailing Edge PTnON bit 0→1 PTnON bit 1→0 S/W Command CLR“PTnON” or CCRA Compare Match PTPn/PTPnB Output Pin Pulse Width = CCRA Value 单脉冲产生示意图 (n=0, 1) Rev.1.60 98 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value PTnM [1:0] = 10 ; PTnIO [1:0] = 11 Counter stopped by CCRA Counter Reset when PTnON returns high CCRA Pause Counter Stops by software Resume CCRP Time PTnON Software Trigger Auto. set by PTCKn pin Cleared by CCRA match PTCKn pin Software Trigger Software Trigger Software Software Trigger Clear PTCKn pin Trigger PTnPAU PTnPOL No CCRP Interrupts generated CCRP Int. Flag PTMPnF CCRA Int. Flag PTMAnF PTM O/P Pin (PTnOC=1) PTM O/P Pin (PTnOC=0) Output Inverts when PTnPOL = 1 Pulse Width set by CCRA 单脉冲模式 (n=0, 1) 注:1. 通过 CCRA 匹配停止计数器 2. CCRP 未使用 3. 通过 PTCKn 脚或设置 PTnON 位为高来触发脉冲 4. PTCKn 脚有效沿会自动置位 PTnON 5. 单脉冲模式中,PTnIO[1:0] 需置位“11”,且不能更改。 Rev.1.60 99 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 捕捉输入模式 为使 TM 工作在此模式,PTMnC1 寄存器的 PTnM1 和 PTnM0 位需要设置为 “01”。此模式使能外部信号捕捉并保存内部计数器当前值,因此被用于诸 如 脉 冲 宽 度 测 量 的 应 用 中。PTPnI 或 PTCKn 引 脚 上 的 外 部 信 号, 通 过 设 置 PTMnC1 寄存器的 PTnCKS 位选择。可通过设置 PTMnC1 寄存器的 PTnIO1 和 PTnIO0 位选择有效边沿类型,即上升沿,下降沿或双沿有效。通过应用程序将 PTnON 位由低到高转变时,计数器启动。 当 PTPnI 或 PTCKn 引脚出现有效边沿转换时,计数器当前值被锁存到 CCRA 寄存器,并产生 TM 中断。不考虑 PTPnI 或 PTCKn 引脚事件,计数器继续工 作直到 PTnON 位发生下降沿跳变。当 CCRP 比较匹配发生时计数器复位至零; CCRP 的值通过这种方式控制计数器的最大值。当比较器 P CCRP 比较匹配发 生时,也会产生 TM 中断。记录 CCRP 溢出中断信号的值可以测量长脉宽。通 过设置 PTnIO1 和 PTnIO0 位选择 PTPnI 或 PTCKn 引脚为上升沿,下降沿或双 沿有效。不考虑 PTPnI 或 PTCKn 引脚事件,如果 PTnIO1 和 PTnIO0 位都设为高, 不会产生捕捉操作,但计数器继续运行。 当 PTPnI 或 PTCKn 引脚与其它功能共用,TM 工作在输入捕捉模式时需多加注 意。这是因为如果引脚被设为输入,那么该引脚上的任何电平转变都可能执行 输入捕捉操作。PTnCCLR,PTnOC 和 PTnPOL 位在此模式中未使用。 Rev.1.60 100 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Counter Value PTnM [1:0] = 01 Counter cleared by CCRP Counter Counter Stop Reset CCRP YY Pause Resume XX Time PTnON PTnPAU PTM capture pin PTPnI or PTCKn Active edge Active edge Active edge CCRA Int. Flag PTMAnF CCRP Int. Flag PTMPnF CCRA Value PTnIO [1:0] Value XX 00 – Rising edge YY 01 – Falling edge XX 10 – Both edges YY 11 – Disable Capture 捕捉输入模式 (n=0, 1) 注:1. PTnM[1:0]=01 并通过 PTnIO[1:0] 位设置有效边沿 2. TM 捕捉输入脚的有效边沿将计数器的值转移到 CCRA 中 3. PTnCCLR 位未使用 4. 无输出功能,PTnOC 和 PTnPOL 位未使用 5. 计数器值由 CCRP 决定,在 CCRP 为“0”时,计数器计数值可达最大 Rev.1.60 101 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 A/D 转换器 对于大多数电子系统而言,处理现实世界的模拟信号是共同的需求。为了完全 由单片机来处理这些信号,首先需要通过 A/D 转换器将模拟信号转换成数字信 号。将 A/D 转换器电路集成入单片机,可有效的减少外部器件,随之而来,具 有降低成本和减少器件空间需求的优势。 A/D 简介 此系列单片机包含一个多通道的 A/D 转换器,它们可以直接接入外部模拟信号 (来自传感器或其它控制信号)并直接将这些信号转换成 12 位的数字量。可通 过正确的设置 SAINS2~SAINS0 位及 SACS2~SACS0 位选择外部或内部模拟信 号作为 A/D 转换输入。需要注意的是若选择内部信号作为 A/D 输入,需额外再 正确设置引脚共用功能控制寄存器相关位,防止外部信号和内部信号发生冲突。 具体请参考相应寄存器介绍以及“A/D 输入信号”部分内容。 单片机 外部输入通道数 A/D 通道选择位 外部信号输入引脚 HT66F002/ SAINS2~SAINS0, HT66F0025/ 4 AN0~AN3 SACS1~SACS0 HT66F003 SAINS2~SAINS0, HT66F004 8 AN0~AN7 SACS2~SACS0 下图显示了 A/D 转换器内部结构和相关的寄存器。 SACS[2:0] Pin-shared selection ENADC AN0 ADBZ AN5 AN6 SAPIN MUX AN7 12-bit SAR ADC AVDD VR SADOH[7:0] SAINT SADOL[7:0] VREFO SAINS[2:0] VREFO Divider fSYS AVDD VR PASR VREF VBG (1.04V) SACKS[2:0] ENOPA VRI OPA SAVRS[3:0] A/D 转换器结构 Rev.1.60 102 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 A/D 转换寄存器介绍 A/D 转换器的所有工作由五个寄存器控制。一对只读寄存器来存放 12 位 ADC 数据的值。剩下三个控制寄存器设置 A/D 转换器的操作和控制功能。 寄存器 名称 SADOL(ADRFS=0) SADOL(ADRFS=1) SADOH(ADRFS=0) SADOH(ADRFS=1) SADC0 SADC1 SADC2 位 7 6 5 4 3 2 1 0 D3 D2 D1 D0 — — — — D7 D6 D5 D4 D3 D2 D1 D0 D11 D10 D9 D8 D7 D6 D5 D4 — — — — D11 D10 D9 D8 — — SACS1 SACS0 START ADBZ ENADC ADRFS SAINS2 SAINS1 SAINS0 — — SACK2 SACK1 SACK0 ENOPA VBGEN — — SAVRS3 SAVRS2 SAVRS1 SAVRS0 A/D 转换寄存器列表 – HT66F002/HT66F0025/HT66F003 寄存器 名称 SADOL(ADRFS=0) SADOL(ADRFS=1) SADOH(ADRFS=0) SADOH(ADRFS=1) SADC0 SADC1 SADC2 位 7 6 5 4 3 2 1 0 D3 D2 D1 D0 — — — — D7 D6 D5 D4 D3 D2 D1 D0 D11 D10 D9 D8 D7 D6 D5 D4 — — — — D11 D10 D9 D8 — SACS2 SACS1 SACS0 START ADBZ ENADC ADRFS SAINS2 SAINS1 SAINS0 — — SACKS2 SACKS1 SACKS0 ENOPA VBGEN — — SAVRS3 SAVRS2 SAVRS1 SAVRS0 A/D 转换寄存器列表 – HT66F004 A/D 转换器数据寄存器 – SADOL, SADOH 对于具有 12 位 A/D 转换器的芯片,需要两个数据寄存器存放转换结果,一个 高字节寄存器 SADOH 和一个低字节寄存器 SADOL。在 A/D 转换完毕后,单 片机可以直接读取这些寄存器以获得转换结果。由于寄存器只使用了 16 位中 的 12 位,其数据存储格式由 SADC0 寄存器的 ADRFS 位控制,如下表所示。 D0~D11 是 A/D 换转数据结果位。未使用的位读为“0”。需注意的是,当 A/D 转换器除能时,数据寄存器的值将不变。 SADOH SADOL ADRFS 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 0 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 0 0 0 0 1 0 0 0 0 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 A/D 转换器数据寄存器 Rev.1.60 103 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 A/D 转换器控制寄存器 – SADC0, SADC1, SADC2, PASR, PBSR 寄存器 SADC0、SADC1 和 SADC2 用来控制 A/D 转换器的功能和操作。这些 8 位的寄存器定义包括选择连接至内部 A/D 转换器的模拟通道,哪些引脚作为模 拟输入,哪些作为 I/O 口,A/D 时钟源,并控制和监视 A/D 转换器的开始和转 换结束状态。寄存器 SADC0 的 SACS2~SACS0 位用于选择哪个外部通道作为 ADC 输入通道。寄存器 SADC1 的 SAINS2~SAINS0 位用于选择使用来自外部 或内部的信号作为 A/D 转换的输入。设置 SAINS2~SAINS0 为 000,可选择外 部信号作为 A/D 转换的输入,再设置 SACS2~SACS0 位来选择外部通道编号。 设置 SAINS2~SAINS0 为其它值,可选择来自内部的信号作为 A/D 转换输入。 具体可参考下面寄存器的具体描述。若选择 VREF 或 VBG 作为 ADC 输入或 ADC 参考电压,则需先置高 ENOPA 位使能 OPA 功能。 需注意的是,若程序选择同时将内部和外部信号作为 A/D 转换的输入,硬件将 会自动选择内部信号。另外,若将外部参考电压 VREF 及内部参考电压 VBG 同时 设为 ADC 参考电压,硬件只会选择内部参考电压 VBG 作为此参考电压。 所有 A/D 模拟输入引脚都与 PA 或 PB 端口的 I/O 引脚及其它功能共用。使用引 脚共用功能选择寄存器 PASR, PBSR 的相应位,可以将它们设置为 A/D 转换器 模拟输入脚或具有其它功能。如果将引脚设置为 A/D 输入,其它引脚功能将会 失效,且引脚的上拉电阻会自动断开。 ● SADC0 寄存器 – HT66F002/HT66F0025/HT66F003 Rev.1.60 Bit 7 Name R/W POR START R/W 0 6 5 4 ADBZ ENADC ADRFS R R/W R/W 0 0 0 3 2 1 0 — — — — — — SACS1 R/W 0 SACS0 R/W 0 Bit 7 START:启动 A/D 转换位 0 → 1 → 0:启动 0 → 1:重置 A/D 转换,并且设置 ADBZ 为“0” 1 → 0:启动 A/D 转换,并且设置 ADBZ 为“1” 此位用于初始化 A/D 转换过程。通常此位为低,但如果设为高再被清零,将初 始化 A/D 转换过程。当此位为高,将重置 A/D 转换器。 Bit 6 ADBZ:A/D 转换忙碌标志位 0:A/D 转换结束或未开始转换 1:A/D 转换中 此位用于表明 A/D 转换过程是否完成。当 START 位由低变为高再变为低时, ADBZ 位为高,表明 A/D 转换已初始化。A/D 转换结束后,此位被清零。 Bit 5 ENADC:A/D 转换器除能 / 使能控制位 0:除能 1:使能 当 A/D 转换除能时,A/D 数据寄存器 SADOH 和 SADOL 的内容将被清零。 Bit 4 ADRFS:A/D 数据格式控制位 0:A/D 数据格式 → SADOH=D[11:4]; SADOL=D[3:0] 1:A/D 数据格式 → SADOH=D[11:8]; SADOL=D[7:0] Bit 3 ~2 未使用,读为“0” 104 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Bit 1 ~ 0 SACS1 ~ SACS0:A/D 外部模拟通道输入选择位 00:AN0 01:AN1 10:AN2 11:AN3 ● SADC0 寄存器 – HT66F004 Bit Name R/W POR Rev.1.60 7 START R/W 0 6 5 4 ADBZ ENADC ADRFS R R/W R/W 0 0 0 3 — — — 2 1 0 SACS2 SACS1 SACS0 R/W R/W R/W 0 0 0 Bit 7 START:启动 A/D 转换位 0 → 1 → 0:启动 0 → 1:重置 A/D 转换,并且设置 ADBZ 为“0” 1 → 0:启动 A/D 转换,并且设置 ADBZ 为“1” 此位用于初始化 A/D 转换过程。通常此位为低,但如果设为高再被清零,将初 始化 A/D 转换过程。当此位为高,将重置 A/D 转换器。 Bit 6 ADBZ:A/D 转换忙碌标志位 0:A/D 转换结束或未开始转换 1:A/D 转换中 此位用于表明 A/D 转换过程是否完成。当 START 位由低变为高再变为低时, ADBZ 位为高,表明 A/D 转换已初始化。A/D 转换结束后,此位被清零。 Bit 5 ENADC:A/D 转换器除能 / 使能控制位 0:除能 1:使能 当 A/D 转换除能时,A/D 数据寄存器 SADOH 和 SADOL 的内容将被清零。 Bit 4 ADRFS:A/D 数据格式控制位 0:A/D 数据格式 → SADOH=D[11:4]; SADOL=D[3:0] 1:A/D 数据格式 → SADOH=D[11:8]; SADOL=D[7:0] Bit 3 未使用,读为“0” Bit 2 ~ 0 SACS2 ~ SACS0:A/D 外部模拟通道输入选择位 000:AN0 001:AN1 010:AN2 011:AN3 100:AN4 101:AN5 110:AN6 111:AN7 105 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ● SADC1 寄存器 Bit 7 6 5 Name SAINS2 SAINS1 SAINS0 R/W R/W R/W R/W POR 0 0 0 Bit 7~5 Rev.1.60 4 — — — 3 — — — 2 1 0 SACKS2 SACKS1 SACKS0 R/W R/W R/W 0 0 0 SAINS2~SAINS0:A/D 输入信号选择位 000:外部模拟通道输入 001:AVDD 010:AVDD/2 011:AVDD/4 100:外部模拟通道输入 101:VR 110:VR/2 111:VR/4 注:VR 为 OPA 输出电压,可取值:VREF, VREF×2, VREF×3, VREF×4, VBG×2, VBG×3, VBG×4 Bit 4~3 未使用,读为“0” Bit 2~0 SACKS2 ~ SACKS0:选择 A/D 时钟源 000:fSYS 001:fSYS/2 010:fSYS/4 011:fSYS/8 100:fSYS/16 101:fSYS/32 110:fSYS/64 111:fSYS/128 106 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 ● SADC2 寄存器 Bit Name R/W POR Rev.1.60 7 6 ENOPA VBGEN R/W R/W 0 0 5 — — — 4 — — — 3 2 1 0 SAVRS3 SAVRS2 SAVRS1 SAVRS0 R/W R/W R/W R/W 0 0 0 0 Bit 7 ENOPA:OPA 使能控制位 0:除能 1:使能 Bit 6 VBGEN:Bandgap 控制位 0:除能 1:使能 Bit 5~4 未使用,读为“0” Bit 3~0 SAVRS3 ~ SAVRS0:ADC 参考电压选择位 0000:AVDD 0001:VREF 0010:VREF×2 0011:VREF×3 0100:VREF×4 1001:禁止使用 1010:VBG×2 1011:VBG×3 1100:VBG×4 11xx:AVDD 注:1. 若选择 VREF,VREF×2,VREF×3,VREF×4 作为 ADC 参考电压,则: HT66F002/HT66F0025:需设置引脚共用功能选择位 PAS3、PAS2 分别 为 1、0,选择 VREF 引脚功能 HT66F003:需设置引脚共用功能选择位 PAS2、PAS1 分别为 1、0,选 择 VREF 引脚功能 HT66F004:需设置引脚共用功能选择位 PAS3、PAS2 分别为 1、0,选 择 VREF 引脚功能 2. VBG = 1.04V 3. 若 SAVRS3=1,OPA 将选择 VBG 作为输入 4. 如果同时选择外部参考电压 VREF 和内部参考电压 VBG 作为 ADC 参考电 压,硬件将会选择内部 VBG 作为输入参考电压。 107 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 A/D 操作 SADC0 寄 存 器 中 的 START 位, 用 于 打 开 和 复 位 A/D 转 换 器。 当 单 片 机 设 置此位从逻辑低到逻辑高,然后再到逻辑低,就会开始一个模数转换周期。 当 START 位从逻辑低到逻辑高,但不再回到逻辑低时,SADC0 寄存器中的 ADBZ 位为“0”,复位模数转换器。START 位用于控制内部模数转换器的开 启动作。 SADC0 寄存器中的 ADBZ 位用于表明模数转换过程是否完成。当 START 位从 逻辑低到逻辑高时,A/D 转换器复位,ADBZ 位被清零。A/D 转换成功启动后, ADBZ 位被自动置为“1”。在转换周期结束后,ADBZ 位会被单片机自动地置 为“0”。此外,也会置位中断控制寄存器内相应的 A/D 中断请求标志位,如 果中断使能,就会产生对应的内部中断信号。A/D 内部中断信号将引导程序跳 转到相应的 A/D 内部中断地址。如果 A/D 内部中断被禁止,可以让单片机轮询 SADC0 寄存器中的 ADBZ 位,检查此位是否被清除,作为另一种侦测 A/D 转 换周期结束的方法。 A/D 转换器的时钟源为系统时钟 fSYS 或其分频,而分频系数由 SADC1 寄存器中 的 SACKS2~SACKS0 位决定。 虽然 A/D 时钟源是由系统时钟 fSYS 和 SACKS2~SACKS0 位决定,但可选择的 最大 A/D 时钟源则有一些限制。由于允许的 A/D 时钟周期 tADCK 的范围为 0.5µs ~10µs,所以选择系统时钟速度时就必须小心。如果系统时钟速度为 4MHz 时, SACKS2~SACKS0 位不能设为“000B”或“11xB”。必须保证设置的 A/D 转 换时钟周期不小于时钟周期的最小值或大于时钟周期的最大值,否则将会产生 不准确的 A/D 转换值。 SADC0 寄存器的 ENADC 位用于控制 A/D 转换电路电源的开启和关闭。该位 必须置高以开启 A/D 转换器电源。当设置 ENADC 位为高开启 A/D 转换器内部 电路时,在 A/D 转换成功开启前需一段延时。即使通过相关引脚共用控制位选 择无引脚作为 A/D 输入,如果 ENADC 设为“1”,那么仍然会产生功耗。因 此在功耗敏感的应用中,当未使用 A/D 转换器功能时,建议设置 ENADC 为低 以减少功耗。 A/D 转换器参考电压来自 A/D 电源电压 AVDD 或外部参考源引脚 VREF 也可选 择来自 VBG,可通过 SAVRS3~SAVRS0 位来选择。若选择参考电压来自 VREF 引脚。由于 VREF 引脚与其它功能共用,当选择 VREF 参考电压时,需合理设 置相关引脚共用控制位选择 VREF 引脚功能且除能其它共用引脚功能。若选择 VREF 或 VBG 作为 ADC 输入或 ADC 参考电压,需通过设置 ENOPA 为 1,使能 OPA 功能。 参考电压 SAVRS[3:0]] 描述 0000 A/D 转换器参考电压来自内部 AVDD AVDD VREF 0001 A/D 转换器参考电压来自外部 VREF 0010 A/D 转换器参考电压来自外部 VREF×2 VREF×2 0011 A/D 转换器参考电压来自外部 VREF×3 VREF×3 0100 A/D 转换器参考电压来自外部 VREF×4 VREF×4 1010 A/D 转换器参考电压来自 VBG×2 VBG×2 1011 A/D 转换器参考电压来自 VBG×3 VBG×3 1100 A/D 转换器参考电压来自 VBG×4 VBG×4 A/D 转换器参考电压选择 Rev.1.60 108 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 A/D 输入引脚 所有的 A/D 模拟输入引脚都与 I/O 引脚及其它功能共用。使用 PASR 和 PBSR 寄存器中的相关控制位可以将它们设置为 A/D 转换器模拟输入脚或其它功能。 如果引脚的对应控制位选择 A/D 输入功能,那么该引脚作为 A/D 转换输入且原 引脚功能除能。通过这种方式,引脚的功能可由程序来控制,灵活地切换引脚 功能。如果将引脚设为 A/D 输入,则通过寄存器编程设置的所有上拉电阻会自 动断开。请注意,PAC 或 PBC 端口控制寄存器不需要为使能 A/D 输入而先设 置为输入模式,当引脚共用控制位使能 A/D 输入时,端口控制寄存器的状态将 被重置。 A/D 转换器有一个外部参考电压输入引脚,VREF,也可选择内部电压作为参考 电压,通过设置 SADC2 寄存器的 SAVRS3~SAVRS0 位进行设置。需注意的是 输入的模拟信号大小不能超过参考电压值。 A/D 转换率及时序图 一个完整的 A/D 转换包含两部分,数据采样和数据转换。数据采样时间定义为 tADS,需要 4 个 A/D 时钟周期,而数据转换需要 12 个 A/D 时钟周期。所以一个 完整的 A/D 转换时间,tADC,一共需要 16 个 A/D 时钟周期。 最大 A/D 转换率 = A/D 时钟周期 ÷ 16 当前转换结束至下一轮转换开始有一段时间限制。当前 A/D 转换结束后,转换 后的值将被存在 A/D 数据寄存器并锁存,耗时约半个 A/D 时钟周期。若 A/D 转换结束后半个时钟周期内把 START 设为“1”,则存在 A/D 数据寄存器的转 换值将被改写。因此,当前转换结束至下一轮 A/D 转换开始的时间间隔应大于 半个 A/D 时钟周期,且应在 START 位再次置位前读取 A/D 转换结果。                                                                                                                                                  ­           €     ­          ‚                                                                                              A/D 转换时序图 Rev.1.60 109 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 A/D 转换步骤 下面概述实现 A/D 转换过程的各个步骤。 ● 步骤 1 通过 SADC1 寄存器中的 SACKS2~SACKS0 位,选择所需的 A/D 转换时钟。 ● 步骤 2 将 SADC0 寄存器中的 ENADC 位置高以使能 A/D。 ● 步骤 3 选择连接至内部 A/D 转换器的信号。 ● 步骤 4 若选择外部通道输入,设置 SAINS2~SAINS0 为 000,接着设置 SACS 选择将 要连接的外部通道。 若选择内部模拟信号,设置 SAINS2~SAINS0 选择需要的内部信号。 ● 步骤 5 通过 SAVRS3~SAVRS0 位选择参考电压。 注:1. 对于 HT66F002/HT66F0025/HT66F004,若选择 VREF, 需设置位 PAS3、 PAS2 为 1、0。 2. 对于 HT66F003, 若选择 VREF, 需设置位 PAS2、PAS1 为 1、0。 ● 步骤 6 设置 ADRFS 位选择 A/D 转换器输出数据格式。 ● 步骤 7 如果要使用中断,则中断控制寄存器需要正确地设置,以确保 A/D 中断功 能是激活的。总中断控制位 EMI 需要置位为“1”, 以及 A/D 转换器中断位 ADE 也需要置位为“1”。 ● 步骤 8 现在可以通过设置 SADC0 寄存器中的 START 位从“0”到“1”再回到“0”, 开始模数转换的过程。 ● 步骤 9 可以轮询 SADC0 寄存器中的 ADBZ 位,检查模数转换过程是否完成。当此 位为逻辑高时,表示转换正在进行中。当此位为逻辑低时,表示转换过程已 经完成。转换完成后,可读取 A/D 数据寄存器 SADOL 和 SADOH 获得转换 后的值。另一种方法是,若中断使能且堆栈未满,则程序等待 A/D 中断发生。 注:若使用轮询 SADC0 寄存器中 ADBZ 位的状态的方法来检查转换过程是 否结束时,则中断使能的步骤可以省略。 Rev.1.60 110 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 编程注意事项 在编程时,如果 A/D 转换器未使用,通过设置 SADC0 寄存器中的 ENADC 为低, 关闭 A/D 内部电路以减少电源功耗。此时,无论输入脚的模拟电压为何,内部 A/D 转换器电路不产生功耗。当 A/D 输入引脚用作普通 I/O 口时,请注意,若 输入电压为无效的逻辑电平,则可能增加功耗。 A/D 转换功能 单片机含有一组 12 位的 A/D 转换器,它们转换的最大值可达 FFFH。由于模拟 输入最大值等于 AVDD 或 VREF 的电压值,因此每一位可表示 AVDD 或 VREF/4096 的模拟输入值。 1 LSB=(AVDD 或 VREF)÷ 4096 通过下面的等式可估算 A/D 转换器输入电压值: A/D 输入电压 = A/D 数字输出值 ×(AVDD 或 VREF) ÷ 4096 下图显示 A/D 转换器模拟输入值和数字输出值之间理想的转换功能。除了数字 化数值 0,其后的数字化数值会在精确点之前的 0.5 LSB 处改变,而数字化数 值的最大值将在 AVDD 或 VREF 之前的 1.5 LSB 处改变。 1.5 LSB FFFH FFEH FFDH A/D Conversion Result 03H 0.5 LSB 02H 01H 0 1 2 3 4093 4094 4095 ( AVDD or VREF ) 4096 Analog Input Voltage 理想的 A/D 转换功能 Rev.1.60 111 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 A/D 转换应用范例 下面两个范例程序用来说明怎样使用 A/D 转换。第一个范例是轮询 SADC0 寄 存器中的 ADBZ 位来判断 A/D 转换是否完成;第二个范例则使用中断的方式判 断。 范例 : 使用轮询 ADBZ 的方式来检测转换结束 clr ADE mov a,0BH mov SADC1,a set ENADC mov a,03h mov PASR,a mov a,20h mov SADC0,a : start_conversion: clr START set START clr START polling_EOC: sz ADBZ jmp polling_EOC mov a,SADOL mov SADOL_buffer,a mov a,SADOH mov SADOH_buffer,a : : jmp start_conversion Rev.1.60 ; disable ADC interrupt ; select fSYS/8 as A/D clock and switch off the ; bandgap reference voltage ; setup PASR to configure pins AN0 ; enable and connect AN0 channel to A/D converter ; high pulse on start bit to initiate conversion ; reset A/D ; start A/D ; ; ; ; ; ; ; poll the SADC0 register ADBZ bit to detect end of A/D conversion continue polling read low byte conversion result value save result to user defined register read high byte conversion result value save result to user defined register ; start next a/d conversion 112 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 范例 : 使用中断的方式来检测转换结束 clr ADE mov a,0BH mov SADC1,a set ENADC mov a,03h mov PASR,a mov a,20h mov SADC0,a Start_conversion: clr START set START clr START clr ADF set ADE set EMI : : ADC_ISR: mov acc_stack,a mov a,STATUS mov status_stack,a : : mov a,SADOL mov SADOL_buffer,a mov a,SADOH mov SADOH_buffer,a : : EXIT_INT_ISR: mov a,status_stack mov STATUS,a mov a,acc_stack reti Rev.1.60 ; disable ADC interrupt ; select fSYS/8 as A/D clock and switch off VBG ; setup PASR to configure pins AN0 ; enable and connect AN0 channel to A/D converter ; ; ; ; ; ; high pulse on START bit to initiate conversion reset A/D start A/D clear ADC interrupt request flag enable ADC interrupt enable global interrupt ; ADC interrupt service routine ; save ACC to user defined memory ; save STATUS to user defined memory ; ; ; ; read save read save low byte conversion result value result to user defined register high byte conversion result value result to user defined register ; restore STATUS from user defined memory ; restore ACC from user defined memory 113 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 中断 中断是单片机一个重要功能。当外部事件或内部功能如定时器模块有效,并且 产生中断时,系统会暂时中止当前的程序而转到执行相对应的中断服务程序。 此单片机提供多个外部中断和内部中断功能,外部中断由 INT 或 INTn 引脚动 作产生,而内部中断由各种内部功能,如定时器模块、时基、EEPROM 和 A/D 转换器等产生。 中断寄存器 中断控制基本上是在一定单片机条件发生时设置请求标志位,应用程序中中断 使能位的设置是通过位于专用数据存储器中的一系列寄存器控制的。寄存器总 的分为三类。第一类是 INTC0~INTC1 寄存器,用于设置基本的中断;第二类 是 MFI0~MFI1 寄存器,用于设置多功能中断;最后一种有 INTEG 寄存器,用 于设置外部中断边沿触发类型。 寄存器中含有中断控制位和中断请求标志位。中断控制位用于使能或除能各种 中断,中断请求标志位用于存放当前中断请求的状态。它们都按照特定的模式 命名,前面表示中断类型的缩写,紧接着的字母“E”代表使能 / 除能位,“F” 代表请求标志位。 功能 使能位 请求标志 注释 总中断 EMI — — INT 脚 INTE INTF — A/D 转换器 ADE ADF — 多功能 MF0E MF0F — 时基 TBnE TBnF EEPROM DEE DEF — STMA0E STMA0F — STMP0E STMP0F — STM n=0 或 1 中断寄存器位命名模式 – HT66F002/HT66F0025 功能 总中断 INT 脚 A/D 转换器 多功能 时基 EEPROM STM PTM 使能位 EMI INTE ADE MFnE TBnE DEE STMA0E STMP0E PTMA1E PTMP1E 请求标志 — INTF ADF MFnF TBnF DEF STMA0F STMP0F PTMA1F PTMP1F 注释 — — — n=0 或 1 n=0 或 1 — — — — — 中断寄存器位命名模式 – HT66F003 Rev.1.60 114 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 功能 使能位 EMI INTnE ADE MF0E TBnE DEE PTMAnE PTMPnE 总中断 INTn 脚 A/D 转换器 多功能 时基 EEPROM PTM 请求标志 — INTnF ADF MF0F TBnF DEF PTMAnF PTMPnF 注释 — n=0 或 1 — — n=0 或 1 — n=0 或 1 中断寄存器位命名模式 – HT66F004 寄存器 名称 INTEG INTC0 INTC1 MFI0 7 — — — — 6 — TB1F ADF — 位 5 4 3 — — — TB0F INTF TB1E DEF MF0F — STMA0F STMP0F — 2 1 0 — INT0S1 INT0S0 TB0E INTE EMI ADE DEE MF0E — STMA0E STMP0E 中断寄存器列表 – HT66F002/HT66F0025 寄存器 名称 INTEG INTC0 INTC1 MFI0 MFI1 7 — — MF1F — — 6 — TB1F ADF — — 位 5 4 3 — — — TB0F INTF TB1E DEF MF0F MF1E STMA0F STMP0F — PTMA1F PTMP1F — 2 1 0 — INT0S1 INT0S0 TB0E INTE EMI ADE DEE MF0E — STMA0E STMP0E — PTMA1E PTMP1E 中断寄存器列表 – HT66F003 位 寄存器 名称 7 6 5 4 3 2 1 0 INTEG — — — — INT1S1 INT1S0 INT0S1 INT0S0 INTC0 — TB1F TB0F INT0F TB1E TB0E INT0E EMI INTC1 INT1F ADF DEF MF0F INT1E ADE DEE MF0E MFI0 PTMA1F PTMP1F PTMA0F PTMP0F PTMA1E PTMP1E PTMA0E PTMP0E 中断寄存器列表 – HT66F004 Rev.1.60 115 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 INTEG 寄存器 – HT66F002/HT66F0025/HT66F003 Bit 7 6 5 4 3 Name — — — — — R/W — — — — — POR — — — — — Bit 7~2 未使用,读为“0” Bit 1~0 INT0S1~INT0S0:INT 脚中断边沿控制位 00:除能 01:上升沿 10:下降沿 11:双沿 INTEG 寄存器 – HT66F004 Bit 7 6 Name — — R/W — — POR — — Rev.1.60 5 — — — 4 — — — 1 0 INT0S1 INT0S0 R/W R/W 0 0 3 2 1 0 INT1S1 INT1S0 INT0S1 INT0S0 R/W R/W R/W R/W 0 0 0 0 Bit 7~4 未使用,读为“0” Bit 3~2 INT1S1~INT1S0:INT1 脚中断边沿控制位 00:除能 01:上升沿 10:下降沿 11:双沿 Bit 1~0 INT0S1~INT0S0:INT0 脚中断边沿控制位 00:除能 01:上升沿 10:下降沿 11:双沿 116 2 — — — 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 INTC0 寄存器 – HT66F002/HT66F0025/HT66F003 Bit 7 6 5 4 3 Name — TB1F TB0F INTF TB1E R/W — R/W R/W R/W R/W POR — 0 0 0 0 Rev.1.60 Bit 7 未使用,读为“0” Bit 6 TB1F:时基 1 中断请求标志位 0:无请求 1:中断请求 Bit 5 TB0F:时基 0 中断请求标志位 0:无请求 1:中断请求 Bit 4 INTF:INT 中断请求标志位 0:无请求 1:中断请求 Bit 3 TB1E:时基 1 中断控制位 0:除能 1:使能 Bit 2 TB0E:时基 0 中断控制位 0:除能 1:使能 Bit 1 INTE:INT 中断控制位 0:除能 1:使能 Bit 0 EMI:总中断控制位 0:除能 1:使能 117 2 TB0E R/W 0 1 INTE R/W 0 0 EMI R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 INTC0 寄存器 – HT66F004 Bit 7 6 Name — TB1F R/W — R/W POR — 0 Rev.1.60 5 TB0F R/W 0 4 INT0F R/W 0 Bit 7 未使用,读为“0” Bit 6 TB1F:时基 1 中断请求标志位 0:无请求 1:中断请求 Bit 5 TB0F:时基 0 中断请求标志位 0:无请求 1:中断请求 Bit 4 INT0F:INT0 中断请求标志位 0:无请求 1:中断请求 Bit 3 TB1E:时基 1 中断控制位 0:除能 1:使能 Bit 2 TB0E:时基 0 中断控制位 0:除能 1:使能 Bit 1 INT0E:INT0 中断控制位 0:除能 1:使能 Bit 0 EMI:总中断控制位 0:除能 1:使能 118 3 TB1E R/W 0 2 TB0E R/W 0 1 INT0E R/W 0 0 EMI R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 INTC1 寄存器 – HT66F002/HT66F0025 Bit 7 6 5 4 Name — ADF DEF MF0F R/W — R/W R/W R/W POR — 0 0 0 Rev.1.60 Bit 7 未使用,读为“0” Bit 6 ADF:A/D 转换器中断请求标志位 0:无请求 1:中断请求 Bit 5 DEF:数据 EEPROM 中断请求标志位 0:无请求 1:中断请求 Bit 4 MF0F:多功能中断 0 请求标志位 0:无请求 1:中断请求 Bit 3 未使用,读为“0” Bit 2 ADE:A/D 转换器中断控制位 0:除能 1:使能 Bit 1 DEF:数据 EEPROM 中断控制位 0:除能 1:使能 Bit 0 MF0E:多功能中断 0 控制位 0:除能 1:使能 119 3 — — — 2 ADE R/W 0 1 DEE R/W 0 0 MF0E R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 INTC1 寄存器 – HT66F003 Bit 7 6 Name MF1F ADF R/W R/W R/W POR 0 0 Rev.1.60 5 DEF R/W 0 4 MF0F R/W 0 Bit 7 MF1F:多功能中断 1 请求标志位 0:无请求 1:中断请求 Bit 6 ADF:A/D 转换器中断请求标志位 0:无请求 1:中断请求 Bit 5 DEF:数据 EEPROM 中断请求标志位 0:无请求 1:中断请求 Bit 4 MF0F:多功能中断 0 请求标志位 0:无请求 1:中断请求 Bit 3 MF1E:多功能中断 1 控制位 0:除能 1:使能 Bit 2 ADE:A/D 转换器中断控制位 0:除能 1:使能 Bit 1 DEF:数据 EEPROM 中断控制位 0:除能 1:使能 Bit 0 MF0E:多功能中断 0 控制位 0:除能 1:使能 120 3 MF1E R/W 0 2 ADE R/W 0 1 DEE R/W 0 0 MF0E R/W 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 INTC1 寄存器 – HT66F004 Bit 7 6 Name INT1F ADF R/W R/W R/W POR 0 0 5 DEF R/W 0 4 MF0F R/W 0 Bit 7 INT1F:INT1 中断请求标志位 0:无请求 1:中断请求 Bit 6 ADF:A/D 转换器中断请求标志位 0:无请求 1:中断请求 Bit 5 DEF:数据 EEPROM 中断请求标志位 0:无请求 1:中断请求 Bit 4 MF0F:多功能中断 0 请求标志位 0:无请求 1:中断请求 Bit 3 INT1E:INT1 中断控制位 0:除能 1:使能 Bit 2 ADE:A/D 转换器中断控制位 0:除能 1:使能 Bit 1 DEF:数据 EEPROM 中断控制位 0:除能 1:使能 Bit 0 MF0E:多功能中断 0 控制位 0:除能 1:使能 3 INT1E R/W 0 MFI0 寄存器 – HT66F002/HT66F0025/HT66F003 Bit 7 6 5 4 Name — — STMA0F STMP0F R/W — — R/W R/W POR — — 0 0 Rev.1.60 3 — — — Bit 7~6 未使用,读为“0” Bit 5 STMA0F:STM 比较器 A 匹配中断请求标志位 0:无请求 1:中断请求 Bit 4 STMP0F:STM 比较器 P 匹配中断请求标志位 0:无请求 1:中断请求 Bit 3~2 未使用,读为“0” Bit 1 STMA0E:STM 比较器 A 匹配中断控制位 0:除能 1:使能 Bit 0 STMP0E:STM 比较器 P 匹配中断控制位 0:除能 1:使能 121 2 ADE R/W 0 2 — — — 1 DEE R/W 0 0 MF0E R/W 0 1 0 STMA0E STMP0E R/W R/W 0 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 MFI0 寄存器 – HT66F004 Bit 7 6 5 4 3 2 1 0 Name PTMA1F PTMP1F PTMA0F PTMP0F PTMA1E PTMP1E PTMA0E PTMP0E R/W R/W R/W R/W R/W R/W R/W R/W R/W POR 0 0 0 0 0 0 0 0 Bit 7 PTMA1F:PTM1 比较器 A 匹配中断请求标志位 0:无请求 1:中断请求 Bit 4 PTMP1F:PTM1 比较器 P 匹配中断请求标志位 0:无请求 1:中断请求 Bit 5 PTMA0F:PTM0 比较器 A 匹配中断请求标志位 0:无请求 1:中断请求 Bit 4 PTMP0F:PTM0 比较器 P 匹配中断请求标志位 0:无请求 1:中断请求 Bit 3 PTMA1E:PTM1 比较器 A 匹配中断控制位 0:除能 1:使能 Bit 2 PTMP1E:PTM1 比较器 P 匹配中断控制位 0:除能 1:使能 Bit 1 PTMA0E:PTM0 比较器 A 匹配中断控制位 0:除能 1:使能 Bit 0 PTMP0E:PTM0 比较器 P 匹配中断控制位 0:除能 1:使能 MFI1 寄存器 – HT66F003 Bit 7 6 Name — — R/W — — POR — — Rev.1.60 5 4 PTMA1F PTMP1F R/W R/W 0 0 3 — — — Bit 7~6 未使用,读为“0” Bit 5 PTMA1F:PTM1 比较器 A 匹配中断请求标志位 0:无请求 1:中断请求 Bit 4 PTMP1F:PTM1 比较器 P 匹配中断请求标志位 0:无请求 1:中断请求 Bit 3~2 未使用,读为“0” Bit 1 PTMA1E:PTM1 比较器 A 匹配中断控制位 0:除能 1:使能 Bit 0 PTMP1E:PTM1 比较器 P 匹配中断控制位 0:除能 1:使能 122 2 — — — 1 0 PTMA1E PTMP1E R/W R/W 0 0 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 中断操作 若中断事件条件产生,如一个 TM 比较器 P 或比较器 A 发生匹配或 A/D 转换完 成等等,相关中断请求标志将置起。中断标志产生后程序是否会跳转至相关中 断向量执行是由中断使能位的条件决定的。若使能位为“1”,程序将跳至相关 中断向量中执行;若使能位为“0”,即使中断请求标志置起中断也不会发生, 程序也不会跳转至相关中断向量执行。若总中断使能位为“0”,所有中断都将 除能。 当中断发生时,下条指令的地址将被压入堆栈。相应的中断向量地址加载至 PC 中。系统将从此向量取下条指令。中断向量处通常为跳转指令,以跳转到相应 的中断服务程序。中断服务程序必须以“RETI”指令返回至主程序,以继续执 行原来的程序。 各个中断使能位以及相应的请求标志位,以优先级的次序显示在下图。一些中 断源有自己的向量,但是有些中断却共用多功能中断向量。一旦中断子程序被 响应,系统将自动清除 EMI 位,所有其它的中断将被屏蔽,这个方式可以防止 任何进一步的中断嵌套。其它中断请求可能发生在此期间,虽然中断不会立即 响应,但是中断请求标志位会被记录。 如果某个中断服务子程序正在执行时,有另一个中断要求立即响应,那么 EMI 位应在程序进入中断子程序后置位,以允许此中断嵌套。如果堆栈已满,即使 此中断使能,中断请求也不会被响应,直到 SP 减少为止。如果要求立刻动作, 则堆栈必须避免成为储满状态。请求同时发生时,执行优先级如下流程图所示。 所有被置起的中断请求标志都可把单片机从休眠或空闲模式中唤醒,若要防止 唤醒动作发生,在单片机进入休眠或空闲模式前应将相应的标志置起。 EMI auto disabled in ISR xxF Legend Request Flag, no auto reset in ISR xxF Request Flag, auto reset in ISR xxE Enable Bits Interrupt Name Request Flags Enable Bits STM P STMP0F STMP0E STM A STMA0F STMA0E PTM P PTMP1F PTMP1E PTM A PTMA1F PTMA1E Interrupt Name Request Flags Enable Bits Master Enable Vector INT Pin INTF INTE EMI 04H Time Base 0 TB0F TB0E EMI 08H Time Base 1 TB1F TB1E EMI 0CH M. Funct. 0 MF0F MF0E EMI 10H EEPROM DEF DEE EMI 14H A/D ADF ADE EMI 18H M. Funct. 1 MF1F MF1E EMI 1CH Priority High Low Interrupts contained within Multi-Function Interrupts HT66F003 only 中断结构 – HT66F002/HT66F0025/HT66F003 Rev.1.60 123 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 EMI auto disabled in ISR xxF Legend Request Flag, no auto reset in ISR xxF Request Flag, auto reset in ISR xxE Enable Bits Interrupt Name Request Flags Enable Bits Master Enable Vector INT0 Pin INT0F INT0E EMI 04H Time Base 0 TB0F TB0E EMI 08H Time Base 1 TB1F TB1E EMI 0CH Interrupt Name Request Flags Enable Bits PTM0 P PTMP0F PTMP0E PTM0 A PTMA0F PTMA0E M. Funct. 0 MF0F MF0E EMI 10H PTM1 P PTMP1F PTMP1E EEPROM DEF DEE EMI 14H PTM1 A PTMA1F PTMA1E A/D ADF ADE EMI 18H INT1 Pin INT1F INT1E EMI 1CH Interrupts contained within Multi-Function Interrupts Priority High Low 中断结构 – HT66F004 外部中断 通过 INT 或 INTn 引脚上的信号变化可控制外部中断。当触发沿选择位设置好 触发类型,INT 或 INTn 引脚的状态发生变化,外部中断请求标 INTF 或 INTnF 被置位时外部中断请求产生。若要跳转到相应中断向量地址,总中断控制位 EMI 和相应中断使能位 INTE 或 INTnE 需先被置位。此外,必须使用 INTEG 寄存器使能外部中断功能并选择触发沿类型。外部中断引脚和普通 I/O 口共用, 可通过引脚共用功能选择寄存器设置,此引脚将被作为外部中断脚使用。此时 该引脚必须通过设置相应的控制寄存器,将该引脚设置为输入口。当中断使能, 堆栈未满并且外部中断脚状态改变,将调用外部中断向量子程序。当响应外部 中断服务子程序时,中断请求标志位 INTF 或 INTnF 会自动复位且 EMI 位会被 清零以除能其它中断。注意,即使此引脚被用作外部中断输入,其上拉电阻仍 保持有效。寄存器 INTEG 被用来选择有效的边沿类型,来触发外部中断。可以 选择上升沿还是下降沿或双沿触发都产生外部中断。注意 INTEG 也可以用来除 能外部中断功能。 多功能中断 此系列单片机中有 1 个或 2 个多功能中断,与其它中断不同,它没有独立源, 但由其它现有的中断源构成,即 TM 中断。 当多功能中断中任何一种中断请求标志 MFnF 被置位,多功能中断请求产生。 当中断使能,堆栈未满,包括在多功能中断中的任意一个中断发生时,将调用 多功能中断向量中的一个子程序。当响应中断服务子程序时,相关的多功能请 求标志位会自动复位且 EMI 位会自动清零以除能其它中断。 但必须注意的是,在中断响应时,虽然多功能中断标志会自动复位,但多功能 中断源的请求标志位,即 TM 中断的请求标志位不会自动复位,必须由应用程 序清零。 Rev.1.60 124 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 A/D 转换器中断 A/D 转换器中断由 A/D 转换动作的结束来控制。当 A/D 转换器中断请求标志被 置位,即 A/D 转换过程完成时,中断请求发生。当总中断使能位 EMI 和 A/D 中断使能位 ADE 被置位,允许程序跳转到各自的中断向量地址。当中断使能, 堆栈未满且 A/D 转换动作结束时,将调用它们各自的中断向量子程序。当响应 中断服务子程序时,相应的中断请求标志位 ADF 会自动清零。EMI 位也会被清 零以除能其它中断。 时基中断 时基中断提供一个固定周期的中断信号,由各自定时器功能产生溢出信号控制。 当各自的中断请求标志 TBnF 被置位时,中断请求发生。当总中断使能位 EMI 和时基使能位 TBnE 被置位,允许程序跳转到各自的中断向量地址。当中断使 能,堆栈未满且时基溢出时,将调用它们各自的中断向量子程序。当响应中断 服务子程序时,相应的中断请求标志位 TBnF 会自动复位且 EMI 位会被清零以 除能其它中断。 时基中断的目的是提供一个固定周期的中断信号,其时钟源 fTB 来自内部时钟 源 fTBC 或 fSYS/4。fTB 输入时钟首先经过分频器,分频率由程序设置 TBC 寄存器 相关位获取合适的分频值以提供更长的时基中断周期。相应的控制时基中断周 期的时钟源可通过 TBC 寄存器的一个位选择。 TBC 寄存器 Bit 7 Name TBON R/W R/W POR 0 Rev.1.60 6 TBCK R/W 0 5 TB11 R/W 1 4 TB10 R/W 1 Bit 7 TBON:TB0 和 TB1 控制位 0:除能 1:使能 Bit 6 TBCK:选择 fTB 时钟位 0:fTBC 1:fSYS/4 Bit 5~4 TB11~TB10:选择时基 1 溢出周期位 00:212/fTB 01:213/fTB 10:214/fTB 11:215/fTB Bit 3 未使用,读为“0” Bit 2~0 TB02~TB00:选择时基 0 溢出周期位 000:28/fTB 001:29/fTB 010:210/fTB 011:211/fTB 100:212/fTB 101:213/fTB 110:214/fTB 111:215/fTB 125 3 — — — 2 TB02 R/W 1 1 TB01 R/W 1 0 TB00 R/W 1 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机                                                                 时基中断 EEPROM 中断 当写周期结束,EEPROM 中断请求标志 DEF 被置位,EEPROM 中断请求产生。 若要程序跳转到相应中断向量地址,总中断控制位 EMI 和 EEPROM 中断使能 位 DEE 需先被置位。当中断使能,堆栈未满且 EEPROM 写周期结束时,可跳 转至相应的 EEPROM 中断向量中执行。当 EEPROM 中断响应,EMI 将被自动 清零以除能其它中断,EEPROM 中断请求标志 DEF 也可自动清除。 TM 中断 标准型和周期型 TM 各有两个中断,都属于多功能中断。每种类型 TM 有两个 中断请求标志位 xTMPnF、xTMAnF 及两个使能位 xTMPnE、xTMAnE。当 TM 比较器 P 或 A 匹配情况发生时,相应 TM 中断请求标志被置位,TM 中断请求 产生。 若要程序跳转到相应中断向量地址,总中断控制位 EMI、相应 TM 中断使能位 和相关多功能中断使能位 MFnE 需先被置位。当中断使能,堆栈未满且 TM 比 较器匹配情况发生时,可跳转至相关多功能中断向量子程序中执行。当 TM 中 断响应,EMI 将被自动清零以除能其它中断,相关 MFnF 标志也可自动清除, 但 TM 中断请求标志需在应用程序中手动清除。 中断唤醒功能 每个中断都具有将处于休眠或空闲模式的单片机唤醒的能力。当中断请求标志 由低到高转换时唤醒动作产生,其与中断是否使能无关。因此,尽管单片机处 于休眠或空闲模式且系统振荡器停止工作,如有外部中断脚上产生外部边沿跳 变,低电压或比较器输入改变都可能导致其相应的中断标志被置位,由此产生 中断,因此必须注意避免伪唤醒情况的发生。若中断唤醒功能被除能,单片机 进入休眠或空闲模式前相应中断请求标志应被置起。中断唤醒功能不受中断使 能位的影响。 Rev.1.60 126 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 编程注意事项 通过禁止相关中断使能位,可以屏蔽中断请求,然而,一旦中断请求标志位被 设定,它们会被保留在中断控制寄存器内,直到相应的中断服务子程序执行或 请求标志位被软件指令清除。 多功能中断中所含中断相应程序执行时,多功能中断请求标志 MF0F~MF1F 可 以自动清零,但各自的请求标志需在应用程序中手动清除。 建议在中断服务子程序中不要使用“CALL 子程序”指令。中断通常发生在不 可预料的情况或是需要立刻执行的某些应用。假如只剩下一层堆栈且没有控制 好中断,当“CALL 子程序”在中断服务子程序中执行时,将破坏原来的控制 序列。 所有中断在休眠或空闲模式下都具有唤醒功能,当中断请求标志发生由低到高 的转变时都可产生唤醒功能。若要避免相应中断产生唤醒动作,在单片机进入 休眠或空闲模式前需先将相应请求标志置为高。 当进入中断服务程序,系统仅将程序计数器的内容压入堆栈,如果中断服务程 序会改变状态寄存器或其它的寄存器的内容而破坏控制流程,应事先将这些数 据保存起来。 若从中断子程序中返回可执行 RET 或 RETI 指令。除了能返回至主程序外, RETI 指令还能自动设置 EMI 位为高,允许进一步中断。RET 指令只能返回至 主程序,清除 EMI 位,除能进一步中断。 软件 LCD 驱动 – HT66F004 HT66F004 单片机具有驱动外部 LCD 面板的能力。LCD 驱动的 COM 脚 SCOM0~ SCOM3 与其它功能引脚共用。LCD 控制信号由软件编程实现。 LCD 操作 单片机通过设置特定引脚作为 COM 引脚,以驱动外部的 LCD 面板。LCD 驱 动功能是由 SCOMC 寄存器来控制,另外,该寄存器可设置 LCD 的开启和关闭 以及输出偏压电流等功能,使得 LCD COM 口输出 VDD/2 的电压,从而实现 1/2 bias LCD 的显示。 SCOMC 寄存器中的 SCOMEN 位是 LCD 驱动的主控制位,它与相应的引脚共 用控制位搭配使能特定的 COM 引脚用于 LCD 驱动。需注意的是,输入 / 输出 端口控制寄存器不需要预先设置为输出以使能 LCD 驱动操作。                                                       LCD COM 偏压 Rev.1.60 127 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 LCD 偏压电流控制 软件 LCD 驱动器可以提供多种驱动电流选择以适应不同 LCD 面板的需求。通 过设置 SCOMC 寄存器中的 ISEL1 和 ISEL0 位可以选择不同的偏压电阻从而产 生不同的偏压电流。 SCOMC 寄存器 Bit 7 Name — R/W — POR — Rev.1.60 6 ISEL1 R/W 0 5 4 3 2 1 0 ISEL0 SCOMEN COM3EN COM2EN COM1EN COM0EN R/W R/W R/W R/W R/W R/W 0 0 0 0 0 0 Bit 7 未定义,读为“0” Bit 6~5 ISEL1~ISEL0:LCD 偏压电流电阻选择位 (VDD=5V) 00:2×100kΩ (1/2 Bias),IBIAS=25μA 01:2×50kΩ (1/2 Bias),IBIAS=50μA 10:2×25kΩ (1/2 Bias),IBIAS=100μA 11:2×12.5kΩ (1/2 Bias),IBIAS=200μA Bit 4 SCOMEN:LCD 功能控制位 0:除能 1:使能 若设置 SCOMEN 位为 1,电阻的 DC 通道会自动接通以产生 1/2VDD 偏压。 Bit 3 COM3EN:PB3/AN7 或 SCOM3 功能选择位 0:PB3/AN7 1:SCOM3 Bit 2 COM2EN:PB4/CLO 或 SCOM2 功能选择位 0:PB4/CLO 1:SCOM2 Bit 1 COM1EN:PC1 或 SCOM1 功能选择位 0:PC1 1:SCOM1 Bit 0 COM0EN:PC0 或 SCOM0 功能选择位 0:PC0 1:SCOM0 128 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 应用电路 V D D 0 .0 1  F * * V D D 1 N 4 1 4 8 * R e s e t C ir c u it 1 0 k  ~ 1 0 0 k  0 .1  F 3 0 0  * R E S A N 0 ~ A N 3 P A 0 ~ P A 7 0 .1 ~ 1  F V S S HT66F002/HT66F0025 V D D 0 .0 1  F * * V D D 1 N 4 1 4 8 * R e s e t C ir c u it 1 0 k  ~ 1 0 0 k  0 .1  F 3 0 0  * A N 0 ~ A N 3 R E S P A 0 ~ P A 7 0 .1 ~ 1  F P B 0 ~ P B 5 V S S HT66F003 V D D 0 .0 1  F * * V D D 1 N 4 1 4 8 * R e s e t C ir c u it 1 0 k  ~ 1 0 0 k  0 .1  F 3 0 0  * R E S A N 0 ~ A N 8 P A 0 ~ P A 7 P B 0 ~ P B 6 0 .1 ~ 1  F V S S P C 0 ~ P C 2 HT66F004 注:“*” 表示建议加上此元件以加强静电保护。 “**”表示建议在电源有较强干扰场合加上此元件。 Rev.1.60 129 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 指令集 简介 任何单片机成功运作的核心在于它的指令集,此指令集为一组程序指令码,用 来指导单片机如何去执行指定的工作。在 HOLTEK 单片机中,提供了丰富且灵 活的指令,共超过六十条,程序设计者可以事半功倍地实现它们的应用。 为了更加容易理解各种各样的指令码,接下来按功能分组介绍它们。 指令周期 大部分的操作均只需要一个指令周期来执行。分支、调用或查表则需要两个指 令周期。一个指令周期相当于四个系统时钟周期,因此如果在 8MHz 的系统 时钟振荡器下,大部分的操作将在 0.5μs 中执行完成,而分支或调用操作则将 在 1μs 中执行完成。虽然需要两个指令周期的指令通常指的是 JMP、CALL、 RET、RETI 和查表指令,但如果牵涉到程序计数器低字节寄存器 PCL 也将多 花费一个周期去加以执行。即指令改变 PCL 的内容进而导致直接跳转至新地址 时,需要多一个周期去执行,例如“CLR PCL”或“MOV PCL, A”指令。对 于跳转指令必须注意的是,如果比较的结果牵涉到跳转动作将多花费一个周期, 如果没有则需一个周期即可。 数据的传送 单片机程序中数据传送是使用最为频繁的操作之一,使用三种 MOV 的指令, 数据不但可以从寄存器转移至累加器 ( 反之亦然 ),而且能够直接移动立即数到 累加器。数据传送最重要的应用之一是从输入端口接收数据或传送数据到输出 端口。 算术运算 算术运算和数据处理是大部分单片机应用所必需具备的能力,在盛群单片机内 部的指令集中,可直接实现加与减的运算。当加法的结果超出 255 或减法的 结果少于 0 时,要注意正确的处理进位和借位的问题。INC、INCA、DEC 和 DECA 指令提供了对一个指定地址的值加一或减一的功能。 逻辑和移位运算 标准逻辑运算例如 AND、OR、XOR 和 CPL 全都包含在盛群单片机内部的指令 集中。大多数牵涉到数据运算的指令,数据的传送必须通过累加器。在所有逻 辑数据运算中,如果运算结果为零,则零标志位将被置位,另外逻辑数据运用 形式还有移位指令,例如 RR、RL、RRC 和 RLC 提供了向左或向右移动一位的 方法。不同的移位指令可满足不同的应用需要。移位指令常用于串行端口的程 序应用,数据可从内部寄存器转移至进位标志位,而此位则可被检验,移位运 算还可应用在乘法与除法的运算组成中。 Rev.1.60 130 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 分支和控制转换 程序分支是采取使用 JMP 指令跳转至指定地址或使用 CALL 指令调用子程序的 形式,两者之不同在于当子程序被执行完毕后,程序必须马上返回原来的地址。 这个动作是由放置在子程序里的返回指令 RET 来实现,它可使程序跳回 CALL 指令之后的地址。在 JMP 指令中,程序则只是跳到一个指定的地址而已,并不 需如 CALL 指令般跳回。一个非常有用的分支指令是条件跳转,跳转条件是由 数据存储器或指定位来加以决定。遵循跳转条件,程序将继续执行下一条指令 或略过且跳转至接下来的指令。这些分支指令是程序走向的关键,跳转条件可 能是外部开关输入,或是内部数据位的值。 位运算 提供数据存储器中单个位的运算指令是盛群单片机的特性之一。这特性对于输 出端口位的设置尤其有用,其中个别的位或端口的引脚可以使用“SET [m].i” 或“CLR [m].i”指令来设定其为高位或低位。如果没有这特性,程序设计师必 须先读入输出口的 8 位数据,处理这些数据,然后再输出正确的新数据。这种 读入 - 修改 - 写出的过程现在则被位运算指令所取代。 查表运算 数据的储存通常由寄存器完成,然而当处理大量固定的数据时,它的存储量常 常造成对个别存储器的不便。为了改善此问题,盛群单片机允许在程序存储器 中建立一个表格作为数据可直接存储的区域,只需要一组简易的指令即可对数 据进行查表。 其它运算 除了上述功能指令外,其它指令还包括用于省电的“HALT”指令和使程序在极 端电压或电磁环境下仍能正常工作的看门狗定时器控制指令。这些指令的使用 则请查阅相关的章节。 Rev.1.60 131 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 指令集概要 下表中说明了按功能分类的指令集,用户可以将该表作为基本的指令参考。 惯例 x:立即数 m:数据存储器地址 A:累加器 i:第 0~7 位 addr:程序存储器地址 助记符 说明 指令 周期 影响标志位 1 Z, C, AC, OV 算术运算 ADD A,[m] ACC 与数据存储器相加,结果放入 ACC ADDM A,[m] ACC 与数据存储器相加,结果放入数据存储器 A, x ADD ADC ACC 与立即数相加,结果放入 ACC A,[m] ACC 与数据存储器、进位标志相加,结果放入 ACC ADCM A,[m] ACC 与数据存储器、进位标志相加,结果放入数据存储器 SUB A, x ACC 与立即数相减,结果放入 ACC SUB A,[m] ACC 与数据存储器相减,结果放入 ACC SUBM A,[m] ACC 与数据存储器相减,结果放入数据存储器 SBC A,[m] ACC 与数据存储器、进位标志的反相减,结果放入 ACC SBCM A,[m] ACC 与数据存储器、进位标志相减,结果放入数据存储器 [m] DAA 1注 Z, C, AC, OV 1 Z, C, AC, OV 1 Z, C, AC, OV 1注 Z, C, AC, OV 1 Z, C, AC, OV 1 Z, C, AC, OV 1注 Z, C, AC, OV 1 Z, C, AC, OV 1注 Z, C, AC, OV 将加法运算中放入 ACC 的值调整为十进制数,并将结果放入 1注 数据存储器 C 逻辑运算 AND A,[m] ACC 与数据存储器做“与”运算,结果放入 ACC 1 Z OR A,[m] ACC 与数据存储器做“或”运算,结果放入 ACC 1 Z XOR A,[m] ACC 与数据存储器做“异或”运算,结果放入 ACC 1 Z ANDM A,[m] ACC 与数据存储器做“与”运算,结果放入数据存储器 1注 Z ORM 1注 Z A,[m] ACC 与数据存储器做“或”运算,结果放入数据存储器 XORM A,[m] ACC 与数据存储器做“异或”运算,结果放入数据存储器 1 注 Z A, x ACC 与立即数做“与”运算,结果放入 ACC 1 Z OR A, x ACC 与立即数做“或”运算,结果放入 ACC 1 Z XOR A, x ACC 与立即数做“异或”运算,结果放入 ACC 1 Z CPL [m] 对数据存储器取反,结果放入数据存储器 1注 Z 对数据存储器取反,结果放入 ACC 1 Z 递增数据存储器,结果放入 ACC 1 Z AND CPLA [m] 递增和递减 INCA [m] INC [m] 递增数据存储器,结果放入数据存储器 DECA [m] 递减数据存储器,结果放入 ACC DEC 递减数据存储器,结果放入数据存储器 [m] Rev.1.60 132 1 注 Z 1 Z 1注 Z 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 助记符 说明 指令 周期 影响标志位 1 无 移位 RRA [m] RR [m] 数据存储器右移一位,结果放入 ACC 数据存储器右移一位,结果放入数据存储器 RRCA [m] 带进位将数据存储器右移一位,结果放入 ACC RRC [m] 带进位将数据存储器右移一位,结果放入数据存储器 RLA [m] 数据存储器左移一位,结果放入 ACC RL [m] 数据存储器左移一位,结果放入数据存储器 RLCA [m] 带进位将数据存储器左移一位,结果放入 ACC RLC 带进位将数据存储器左移一位,结果放入数据存储器 [m] 1 注 无 1 C 1注 C 1 无 1注 无 1 C 1注 C 数据传送 MOV A,[m] 将数据存储器送至 ACC 1 无 MOV [m],A 将 ACC 送至数据存储器 1注 无 MOV A, x 将立即数送至 ACC 1 无 CLR [m].i 清除数据存储器的位 1注 无 SET [m].i 置位数据存储器的位 1 无 位运算 注 转移 JMP addr 无条件跳转 2 无 SZ [m] 如果数据存储器为零,则跳过下一条指令 1 SZA [m] 数据存储器送至 ACC,如果内容为零,则跳过下一条指令 1注 无 SZ [m].i 如果数据存储器的第 i 位为零,则跳过下一条指令 1 注 无 SNZ [m].i 如果数据存储器的第 i 位不为零,则跳过下一条指令 1注 无 SIZ [m] 递增数据存储器,如果结果为零,则跳过下一条指令 1注 无 SDZ [m] 递减数据存储器,如果结果为零,则跳过下一条指令 1 注 无 SIZA [m] 递增数据存储器,将结果放入 ACC,如果结果为零,则跳过 下一条指令 1注 无 SDZA [m] 递减数据存储器,将结果放入 ACC,如果结果为零,则跳过 下一条指令 1注 无 CALL addr 子程序调用 2 无 2 无 2 无 2 无 2注 无 TABRDC [m] 读取当前页的 ROM 内容,并送至数据存储器和 TBLH 2 注 无 TABRDL [m] 读取最后页的 ROM 内容,并送至数据存储器和 TBLH 2注 无 RET 从子程序返回 A, x 从子程序返回,并将立即数放入 ACC RET RETI 从中断返回 注 无 查表 TABRD [m] 读取特定页的 ROM 内容,并送至数据存储器和 TBLH 其它指令 NOP 1 无 CLR [m] 清除数据存储器 1注 无 SET [m] 置位数据存储器 1 CLR WDT 清除看门狗定时器 Rev.1.60 空指令 注 1 133 无 TO, PDF 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 助记符 说明 指令 周期 影响标志位 CLR WDT1 预清除看门狗定时器 1 TO, PDF CLR WDT2 预清除看门狗定时器 1 TO, PDF SWAP [m] 交换数据存储器的高低字节,结果放入数据存储器 SWAPA [m] 交换数据存储器的高低字节,结果放入 ACC HALT 进入暂停模式 1 注 无 1 无 1 TO, PDF 注:1. 对跳转指令而言,如果比较的结果牵涉到跳转即需 2 个周期,如果没有发生跳转,则只需一个周期。 2. 任何指令若要改变 PCL 的内容将需要 2 个周期来执行。 3. 对于“CLR WDT1”或“CLR WDT2”指令而言,TO 和 PDF 标志位也许会受执行结果影响,“CLR WDT1”和“CLR WDT2”被连续地执行后,TO 和 PDF 标志位会被清除,否则 TO 和 PDF 标志位 保持不变 Rev.1.60 134 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 指令定义 ADC A, [m] 指令说明 功能表示 影响标志位 ADCM A, [m] 指令说明 功能表示 影响标志位 ADD A, [m] 指令说明 Add ACC to Data Memory with Carry 将指定的数据存储器、累加器内容和进位标志位相加, 结果存放到指定的数据存储器。 [m] ← ACC + [m] + C OV、Z、AC、C 功能表示 影响标志位 Add Data Memory to ACC 将指定的数据存储器和累加器内容相加, 结果存放到累加器。 ACC ← ACC + [m] OV、Z、AC、C ADD A, x 指令说明 功能表示 影响标志位 Add immediate data to ACC 将累加器和立即数相加,结果存放到累加器。 ACC ← ACC + x OV、Z、AC、C ADDM A, [m] 指令说明 Add ACC to Data Memory 将指定的数据存储器和累加器内容相加, 结果存放到指定的数据存储器。 [m] ← ACC + [m] OV、Z、AC、C 功能表示 影响标志位 AND A, [m] 指令说明 功能表示 影响标志位 Rev.1.60 Add Data Memory to ACC with Carry 将指定的数据存储器、累加器内容以及进位标志相加, 结果存放到累加器。 ACC ← ACC + [m] + C OV、Z、AC、C Logical AND Data Memory to ACC 将累加器中的数据和指定数据存储器内容做逻辑与, 结果存放到累加器。 ACC ← ACC“AND”[m] Z 135 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 AND A, x 指令说明 功能表示 影响标志位 Logical AND immediate data to ACC 将累加器中的数据和立即数做逻辑与,结果存放到累加器。 ACC ← ACC“AND”x Z ANDM A, [m] 指令说明 Logical AND ACC to Data Memory 将指定数据存储器内容和累加器中的数据做逻辑与, 结果存放到数据存储器。 [m] ← ACC“AND”[m] Z 功能表示 影响标志位 CALL addr 指令说明 影响标志位 Subroutine call 无条件地调用指定地址的子程序,此时程序计数器先加 1 获得下一个要执行的指令地址并压入堆栈,接着载入指定 地址并从新地址继续执行程序,由于此指令需要额外的运 算,所以为一个 2 周期的指令。 Stack ← Program Counter + 1 Program Counter ← addr 无 CLR [m] 指令说明 功能表示 影响标志位 Clear Data Memory 将指定数据存储器的内容清零。 [m] ← 00H 无 CLR [m].i 指令说明 功能表示 影响标志位 Clear bit of Data Memory 将指定数据存储器的 i 位内容清零。 [m].i ← 0 无 CLR WDT 指令说明 Clear Watchdog Timer WDT 计数器、暂停标志位 PDF 和看门狗溢出标志位 TO 清零。 WDT cleared TO & PDF ← 0 TO、PDF 功能表示 功能表示 影响标志位 Rev.1.60 136 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 CLR WDT1 指令说明 功能表示 影响标志位 CLR WDT2 指令说明 功能表示 影响标志位 CPL [m] 指令说明 功能表示 影响标志位 CPLA [m] 指令说明 功能表示 影响标志位 Rev.1.60 Preclear Watchdog Timer PDF 和 TO 标志位都被清 0。必须配合 CLR WDT2 一起使 用清除 WDT 计时器。当程序仅执行 CLR WDT1,而没有 执行 CLR WDT2 时,PDF 与 TO 保留原状态不变。 WDT ← 00H TO & PDF ← 0 TO、PDF Preclear Watchdog Timer PDF 和 TO 标志位都被清 0。必须配合 CLR WDT1 一起使 用清除 WDT 计时器。当程序仅执行 CLR WDT2,而没有 执行 CLR WDT1 时,PDF 与 TO 保留原状态不变。 WDT ← 00H TO & PDF ← 0 TO、PDF Complement Data Memory 将指定数据存储器中的每一位取逻辑反, 相当于从 1 变 0 或 0 变 1。 [m] ← [m] Z Complement Data Memory with result in ACC 将指定数据存储器中的每一位取逻辑反,相当于从 1 变 0 或 0 变 1,而结果被储存回累加器且数据存储器中的内容 不变。 ACC ← [m] Z 137 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 DAA [m] 指令说明 影响标志位 Decimal-Adjust ACC for addition with result in Data Memory 将累加器中的内容转换为 BCD(二进制转成十进制)码。 如果低四位的值大于“9”或 AC=1,那么 BCD 调整就执 行对原值加“6”,否则原值保持不变;如果高四位的值大 于“9”或 C=1,那么 BCD 调整就执行对原值加“6”。 BCD 转换实质上是根据累加器和标志位执行 00H,06H, 60H 或 66H 的加法运算,结果存放到数据存储器。只有进 位标志位 C 受影响,用来指示原始 BCD 的和是否大于 100,并可以进行双精度十进制数的加法运算。 [m] ← ACC + 00H 或 [m] ← ACC + 06H 或 [m] ← ACC + 60H 或 [m] ← ACC + 66H C DEC [m] 指令说明 功能表示 影响标志位 Decrement Data Memory 将指定数据存储器内容减 1。 [m] ← [m] – 1 Z DECA [m] 指令说明 Decrement Data Memory with result in ACC 将指定数据存储器的内容减 1,把结果存放回累加器 并保持指定数据存储器的内容不变。 ACC ← [m] – 1 Z 功能表示 功能表示 影响标志位 HALT 指令说明 影响标志位 Enter power down mode 此指令终止程序执行并关掉系统时钟,RAM 和寄存器的内 容保持原状态,WDT 计数器和分频器被清“0”,暂停标 志位 PDF 被置位 1,WDT 溢出标志位 TO 被清 0。 TO ← 0 PDF ← 1 TO、PDF INC [m] 指令说明 功能表示 影响标志位 Increment Data Memory 将指定数据存储器的内容加 1。 [m] ← [m] + 1 Z 功能表示 Rev.1.60 138 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 INCA [m] 指令说明 功能表示 影响标志位 JMP addr 指令说明 功能表示 影响标志位 Jump unconditionally 程序计数器的内容无条件地由被指定的地址取代, 程序由新的地址继续执行。当新的地址被加载时, 必须插入一个空指令周期,所以此指令为 2 个周期的指令。 Program Counter ← addr 无 MOV A, [m] 指令说明 功能表示 影响标志位 Move Data Memory to ACC 将指定数据存储器的内容复制到累加器。 ACC ← [m] 无 MOV A, x 指令说明 功能表示 影响标志位 Move immediate data to ACC 将 8 位立即数载入累加器。 ACC ← x 无 MOV [m], A 指令说明 功能表示 影响标志位 Move ACC to Data Memory 将累加器的内容复制到指定的数据存储器。 [m] ← ACC 无 NOP 指令说明 功能表示 影响标志位 No operation 空操作,接下来顺序执行下一条指令。 PC ← PC+1 OR A, [m] 指令说明 Logical OR Data Memory to ACC 将累加器中的数据和指定的数据存储器内容逻辑或, 结果存放到累加器。 ACC ← ACC“OR”[m] Z 功能表示 影响标志位 Rev.1.60 Increment Data Memory with result in ACC 将指定数据存储器的内容加 1,结果存放回累加器并保持 指定的数据存储器内容不变。 ACC ← [m] + 1 Z 无 139 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 OR A, x 指令说明 功能表示 影响标志位 Logical OR immediate data to ACC 将累加器中的数据和立即数逻辑或,结果存放到累加器。 ACC ← ACC“OR”x Z ORM A, [m] 指令说明 Logical OR ACC to Data Memory 将存在指定数据存储器中的数据和累加器逻辑或, 结果放到数据存储器。 [m] ← ACC“OR”[m] Z 功能表示 影响标志位 RET 指令说明 功能表示 影响标志位 RET A, x 指令说明 功能表示 影响标志位 RETI 指令说明 功能表示 影响标志位 RL [m] 指令说明 功能表示 影响标志位 Rev.1.60 Return from subroutine 将堆栈寄存器中的程序计数器值恢复, 程序由取回的地址继续执行。 Program Counter ← Stack 无 Return from subroutine and load immediate data to ACC 将堆栈寄存器中的程序计数器值恢复且累加器载入指定的 立即数,程序由取回的地址继续执行。 Program Counter ← Stack ACC ← x 无 Return from interrupt 将堆栈寄存器中的程序计数器值恢复且中断功能通过设置 EMI 位重新使能。EMI 是控制中断使能的主控制位。如果 在执行 RETI 指令之前还有中断未被相应,则这个中断将 在返回主程序之前被相应。 Program Counter ← Stack EMI ← 1 无 Rotate Data Memory left 将指定数据存储器的内容左移 1 位,且第 7 位移到第 0 位。 [m].(i+1) ← [m].i (i=0~6) [m].0 ← [m].7 无 140 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 RLA [m] 指令说明 功能表示 影响标志位 RLC [m] 指令说明 功能表示 影响标志位 RLC A [m] 指令说明 功能表示 影响标志位 RR [m] 指令说明 功能表示 影响标志位 RRA [m] 指令说明 功能表示 影响标志位 Rev.1.60 Rotate Data Memory left with result in ACC 将指定数据存储器的内容左移 1 位,且第 7 位移到第 0 位, 结果送到累加器,而指定数据存储器的内容保持不变。 ACC.(i+1) ← [m].i (i=0~6) ACC.0 ← [m].7 无 Rotate Data Memory Left through Carry 将指定数据存储器的内容连同进位标志左移 1 位, 第 7 位取代进位标志且原本的进位标志移到第 0 位。 [m].(i+1) ← [m].i (i=0~6) [m].0 ← C C ← [m].7 C Rotate Data Memory left through Carry with result in ACC 将指定数据存储器的内容连同进位标志左移 1 位,第 7 位 取代进位标志且原本的进位标志移到第 0 位 , 移位结果送 回累加器,但是指定数据寄存器的内容保持不变。 ACC.(i+1) ← [m].i (i=0~6) ACC.0 ← C C ← [m].7 C Rotate Data Memory right 将指定数据存储器的内容循环右移 1 位且第 0 位移到 第 7 位。 [m].i ← [m].(i+1) (i=0~6) [m].7 ← [m].0 无 Rotate Data Memory right with result in ACC 将指定数据存储器的内容循环右移 1 位,第 0 位移到 第 7 位,移位结果存放到累加器,而指定数据存储器的内 容保持不变。 ACC.i ← [m].(i+1) (i=0~6) ACC.7 ← [m].0 无 141 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 RRC [m] 指令说明 功能表示 影响标志位 RRCA [m] 指令说明 功能表示 影响标志位 SBC A, [m] 指令说明 功能表示 影响标志位 SBCM A, [m] 指令说明 功能表示 影响标志位 SDZ [m] 指令说明 功能表示 影响标志位 Rev.1.60 Rotate Data Memory right through Carry 将指定数据存储器的内容连同进位标志右移 1 位, 第 0 位取代进位标志且原本的进位标志移到第 7 位。 [m].i ← [m].(i+1) (i=0~6) [m].7 ← C C ← [m].0 C Rotate Data Memory right through Carry with result in ACC 将指定数据存储器的内容连同进位标志右移 1 位,第 0 位 取代进位标志且原本的进位标志移到第 7 位 , 移位结果送 回累加器,但是指定数据寄存器的内容保持不变。 ACC.i ← [m].(i+1) (i=0~6) ACC.7 ← C C ← [m].0 C Subtract Data Memory from ACC with Carry 将累加器减去指定数据存储器的内容以及进位标志的反, 结果存放到累加器。如果结果为负,C 标志位清除为 0, 反之结果为正或 0,C 标志位设置为 1。 ACC ← ACC – [m] – C OV、Z、AC、C、SC、CZ Subtract Data Memory from ACC with Carry and result in Data Memory 将累加器减去指定数据存储器的内容以及进位标志的反, 结果存放到数据存储器。如果结果为负,C 标志位清除为 0, 反之结果为正或 0,C 标志位设置为 1。 [m] ← ACC – [m] – C OV、Z、AC、C、SC、CZ Skip if Decrement Data Memory is 0 将指定的数据存储器的内容减 1,判断是否为 0,若为 0 则 跳过下一条指令,由于取得下一个指令时会要求插入一个 空指令周期,所以此指令为 2 个周期的指令。如果结果不 为 0,则程序继续执行下一条指令。 [m] ← [m] -1,如果 [m]=0 跳过下一条指令执行 无 142 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 SDZA [m] 指令说明 功能表示 影响标志位 将指定数据存储器内容减 1,判断是否为 0,如果为 0 则跳 过下一条指令,此结果将存放到累加器,但指定数据存储 器内容不变。由于取得下一个指令时会要求插入一个空指 令周期,所以此指令为 2 个周期的指令。如果结果不为 0, 则程序继续执行下一条指令。 ACC ← [m]-1,如果 ACC=0 跳过下一条指令执行 无 SET [m] 指令说明 功能表示 影响标志位 Set Data Memory 将指定数据存储器的每一位设置为 1。 [m] ← FFH 无 SET [m].i 指令说明 功能表示 影响标志位 Set bit of Data Memory 将指定数据存储器的第 i 位置位为 1。 [m].i ← 1 无 SIZ [m] 指令说明 Skip if increment Data Memory is 0 将指定的数据存储器的内容加 1,判断是否为 0,若为 0 则 跳过下一条指令。由于取得下一个指令时会要求插入一个 空指令周期,所以此指令为 2 个周期的指令。如果结果不 为 0,则程序继续执行下一条指令。 [m] ← [m]+1,如果 [m]=0 跳过下一条指令执行 无 功能表示 影响标志位 SIZA [m] 指令说明 功能表示 影响标志位 Rev.1.60 Decrement data memory and place result in ACC,skip if 0 Skip if increment Data Memory is zero with result in ACC 将指定数据存储器的内容加 1,判断是否为 0,如果为 0 则 跳过下一条指令,此结果会被存放到累加器,但是指定数 据存储器的内容不变。由于取得下一个指令时会要求插入 一个空指令周期,所以此指令为 2 个周期的指令。如果结 果不为 0,则程序继续执行下一条指令。 ACC ← [m]+1,如果 ACC=0 跳过下一条指令执行 无 143 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 SNZ [m].i 指令说明 功能表示 影响标志位 SUB A, [m] 指令说明 功能表示 影响标志位 SUBM A, [m] 指令说明 功能表示 影响标志位 SUB A, x 指令说明 无 Subtract Data Memory from ACC 将累加器的内容减去指定的数据存储器的数据,把结果存 放到累加器。如果结果为负,C 标志位清除为 0,反之结果 为正或 0,C 标志位设置为 1。 ACC ← ACC – [m] OV、Z、AC、C、SC、CZ Subtract Data Memory from ACC with result in Data Memory 将累加器的内容减去指定数据存储器的数据,结果存放到 指定的数据存储器。如果结果为负,C 标志位清除为 0, 反之结果为正或 0,C 标志位设置为 1。 [m] ← ACC – [m] OV、Z、AC、C、SC、CZ 功能表示 影响标志位 Subtract immediate Data from ACC 将累加器的内容减去立即数,结果存放到累加器。如果结 果为负,C 标志位清除为 0,反之结果为正或 0,C 标志位 设置为 1。 ACC ← ACC – x OV、Z、AC、C、SC、CZ SWAP [m] 指令说明 功能表示 影响标志位 Swap nibbles of Data Memory 将指定数据存储器的低 4 位和高 4 位互相交换。 [m].3~[m].0 ↔ [m].7~[m].4 无 SWAPA [m] 指令说明 Swap nibbles of Data Memory with result in ACC 将指定数据存储器的低 4 位与高 4 位互相交换,再将结果 存放到累加器且指定数据寄存器的数据保持不变。 ACC.3~ACC.0 ← [m].7~[m].4 ACC.7~ACC.4 ← [m].3~[m].0 无 功能表示 影响标志位 Rev.1.60 Skip if bit i of Data Memory is not 0 判断指定数据存储器的第 i 位,若不为 0,则程序跳过下一 条指令执行。由于取得下一个指令时会要求插入一个空指 令周期,所以此指令为 2 个周期的指令。如果结果为 0, 则程序继续执行下一条指令。 如果 [m].i≠0,跳过下一条指令执行 144 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 SZ [m] 指令说明 功能表示 影响标志位 SZA [m] 指令说明 功能表示 影响标志位 SZ [m].i 指令说明 功能表示 影响标志位 TABRD [m] 指令说明 功能表示 影响标志位 TABRDC [m] 指令说明 功能表示 影响标志位 Rev.1.60 Skip if Data Memory is 0 判断指定数据存储器的内容是否为 0,若为 0,则程序跳过 下一条指令执行。由于取得下一个指令时会要求插入一个 空指令周期,所以此指令为 2 个周期的指令。如果结果不 为 0,则程序继续执行下一条指令。 如果 [m]=0, 跳过下一条指令执行 无 Skip if Data Memory is 0 with data movement to ACC 将指定数据存储器内容复制到累加器,并判断指定数据存 储器的内容是否为 0,若为 0 则跳过下一条指令。由于取 得下一个指令时会要求插入一个空指令周期,所以此指令 为 2 个周期的指令。如果结果不为 0,则程序继续执行下 一条指令。 ACC ← [m],如果 [m]=0,跳过下一条指令执行 无 Skip if bit i of Data Memory is 0 判断指定数据存储器的第 i 位是否为 0,若为 0,则跳过下 一条指令。由于取得下一个指令时会要求插入一个空指令 周期,所以此指令为 2 个周期的指令。如果结果不为 0, 则程序继续执行下一条指令。 如果 [m].i=0,跳过下一条指令执行 无 Read table (specific page) to TBLH and Data Memory 将 表 格 指 针 对 TBHP 和 TBLP 所 指 的 程 序 代 码 低 字 节 ( 指定页 ) 移至指定数据存储器且将高字节移至 TBLH。 [m] ← 程序代码 ( 低字节 ) TBLH ← 程序代码 ( 高字节 ) 无 Read table (current page) to TBLH and Data Memory 将表格指针 TBLP 所指的程序代码低字节(当前页)移至 指定的数据存储器且将高字节移至 TBLH。 [m] ← 程序代码 ( 低字节 ) TBLH ← 程序代码 ( 高字节 ) 无 145 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 TABRDL [m] 指令说明 功能表示 影响标志位 XOR A, [m] 指令说明 功能表示 影响标志位 XORM A, [m] 指令说明 Rev.1.60 Read table ( last page ) to TBLH and Data Memory 将表格指针 TBLP 所指的程序代码低字节 ( 最后一页 ) 移至指定数据存储器且将高字节移至 TBLH。 [m] ← 程序代码 ( 低字节 ) TBLH ← 程序代码 ( 高字节 ) 无 Logical XOR Data Memory to ACC 将累加器的数据和指定的数据存储器内容逻辑异或, 结果存放到累加器。 ACC ← ACC“XOR”[m] Z 功能表示 影响标志位 Logical XOR ACC to Data Memory 将累加器的数据和指定的数据存储器内容逻辑异或, 结果放到数据存储器。 [m] ← ACC“XOR”[m] Z XOR A, x 指令说明 功能表示 影响标志位 Logical XOR immediate data to ACC 将累加器的数据与立即数逻辑异或,结果存放到累加器。 ACC ← ACC“XOR”x Z 146 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 封装信息 请注意,这里提供的封装信息仅作为参考。由于这个信息经常更新,提醒用户 咨询 Holtek 网站 以获取最新版本的封装信息。 封裝信息的相关内容如下所示,点击可链接至 Holtek 网站相关信息页面。 ● 封装信息 ( 包括外形尺寸、包装带和卷轴规格 ) ● 封装材料信息 ● 纸箱信息 Rev.1.60 147 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 8-pin SOP (150mil) 外形尺寸              符号 A B C C′ D E F G H α 符号 A B C C′ D E F G H α Rev.1.60   最小 — — 0.012 — — — 0.004 0.016 0.004 0° 尺寸(单位:inch) 正常 0.236 BSC 0.154 BSC — 0.193 BSC — 0.050 BSC — — — — 最大 — — 0.020 — 0.069 — 0.010 0.050 0.010 8° 最小 — — 0.31 — — — 0.10 0.40 0.10 0° 尺寸(单位:mm) 正常 6.00 BSC 3.90 BSC — 4.90 BSC — 1.27 BSC — — — — 最大 — — 0.51 — 1.75 — 0.25 1.27 0.25 8° 148 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 10-pin SOP (150mil) 外形尺寸               符号 A B C C′ D E F G H α 符号 A B C C′ D E F G H α Rev.1.60   最小 — — 0.012 — — — 0.004 0.016 0.004 0° 尺寸(单位:inch) 正常 0.236 BSC 0.154 BSC — 0.193 BSC — 0.039 BSC — — — — 最大 — — 0.018 — 0.069 — 0.010 0.050 0.010 8° 最小 — — 0.30 — — — 0.10 0.40 0.10 0° 尺寸(单位:mm) 正常 6.00 BSC 3.90 BSC — 4.90 BSC — 1.00 BSC — — — — 最大 — — 0.45 — 1.75 — 0.25 1.27 0.25 8° 149 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 10-pin MSOP 外形尺寸                                符号 A A1 A2 B C D E E1 e L L1 θ 符号 A A1 A2 B C D E E1 e L L1 θ Rev.1.60 最小 — 0.000 0.030 0.007 0.003 — — — — 0.016 — 0˚ 尺寸(单位:inch) 正常 — — 0.033 — — 0.118 BSC 0.193 BSC 0.118 BSC 0.020 BSC 0.024 0.037 BSC — 最大 0.043 0.006 0.037 0.013 0.009 — — — — 0.031 — 8˚ 最小 — 0.00 0.75 0.17 — — — — — 0.40 — 0˚ 尺寸(单位:mm) 正常 — — 0.85 — — 3.00 4.90 3.00 0.50 0.60 0.95 — 最大 1.10 0.15 0.95 0.27 0.25 — — — — 0.80 — 8˚ 150 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 16-pin NSOP (150mil) 外形尺寸              符号 A B C C’ D E F G H α 符号 A B C C’ D E F G H α Rev.1.60    最小值 — — 0.012 — — — 0.004 0.016 0.004 0° 尺寸 ( 单位:inch) 典型值 0.236 BSC 0.154 BSC — 0.390 BSC — 0.050 BSC — — — — 最大值 — — 0.020 — 0.069 — 0.010 0.050 0.010 8° 最小值 — — 0.31 — — — 0.10 0.40 0.10 0° 尺寸 ( 单位:mm) 典型值 6.0 BSC 3.9 BSC — 9.9 BSC — 1.27 BSC — — — — 最大值 — — 0.51 — 1.75 — 0.25 1.27 0.25 8° 151 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 20-pin DIP (300mil) 外形尺寸                              Fig1. Full Lead Packages    Fig2. 1/2 Lead Packages 见 fig 1 符号 A B C D E F G H I 符号 A B C D E F G H I Rev.1.60 最小值 0.980 0.240 0.115 0.115 0.014 0.045 — 0.300 — 尺寸 ( 单位:inch) 典型值 1.030 0.250 0.130 0.130 0.018 0.060 0.1 BSC 0.310 — 最大值 1.060 0.280 0.195 0.150 0.022 0.070 — 0.325 0.430 最小值 24.89 6.10 2.92 2.92 0.36 1.14 — 7.62 — 尺寸 ( 单位:mm) 典型值 26.16 6.35 3.30 3.30 0.46 1.52 2.54 BSC 7.87 — 最大值 26.92 7.11 4.95 3.81 0.56 1.78 — 8.26 10.92 152 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 见 fig 2 符号 A B C D E F G H I 符号 A B C D E F G H I Rev.1.60 最小值 0.945 0.275 0.120 0.110 0.014 0.045 — 0.300 — 尺寸 ( 单位:inch) 典型值 0.965 0.285 0.135 0.130 0.018 0.050 0.1 BSC 0.310 — 最大值 0.985 0.295 0.150 0.150 0.022 0.060 — 0.325 0.430 最小值 24.00 6.99 3.05 2.79 0.36 1.14 — 7.62 — 尺寸 ( 单位:mm) 典型值 24.51 7.24 3.43 3.30 0.46 1.27 2.54 BSC 7.87 — 最大值 25.02 7.49 3.81 3.81 0.56 1.52 — 8.26 10.92 153 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 20-pin SOP (300mil) 外形尺寸                 符号 A B C C’ D E F G H α 符号 A B C C’ D E F G H α Rev.1.60   最小值 — — 0.012 — — — 0.004 0.016 0.008 0° 尺寸 ( 单位:inch) 典型值 0.406 BSC 0.295 BSC — 0.504 BSC — 0.050 BSC — — — — 最大值 — — 0.020 — 0.104 — 0.012 0.050 0.013 8° 最小值 — — 0.31 — — — 0.10 0.40 0.20 0° 尺寸 ( 单位:mm) 典型值 10.30 BSC 7.5 BSC — 12.8 BSC — 1.27 BSC — — — — 最大值 — — 0.51 — 2.65 — 0.30 1.27 0.33 8° 154 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 20-pin SSOP (150mil) 外形尺寸                 符号 A B C C’ D E F G H α 符号 A B C C’ D E F G H α Rev.1.60   最小值 — — 0.008 — — — 0.004 0.016 0.004 0° 尺寸 ( 单位:inch) 典型值 0.236 BSC 0.154 BSC — 0.341 BSC — 0.025 BSC — — — — 最大值 — — 0.012 — 0.069 — 0.010 0.050 0.010 8° 最小值 — — 0.20 — — — 0.10 0.41 0.10 0° 尺寸 ( 单位:mm) 典型值 6.0 BSC 3.9 BSC — 8.66 BSC — 0.635 BSC — — — — 最大值 — — 0.30 — 1.75 — 0.25 1.27 0.25 8° 155 2016-04-26 HT66F002/HT66F0025/HT66F003/HT66F004 内置 EEPROM 经济 A/D 型 8-Bit Flash 单片机 Copyright© 2016 by HOLTEK SEMICONDUCTOR INC. 使用指南中所出现的信息在出版当时相信是正确的,然而盛群对于说明书的使用不负任何责任。文 中提到的应用目的仅仅是用来做说明,盛群不保证或表示这些没有进一步修改的应用将是适当的, 也不推荐它的产品使用在会由于故障或其它原因可能会对人身造成危害的地方。盛群产品不授权使 用于救生、维生从机或系统中做为关键从机。盛群拥有不事先通知而修改产品的权利,对于最新的 信息,请参考我们的网址 http://www.holtek.com.tw/zh/home Rev.1.60 156 2016-04-26
