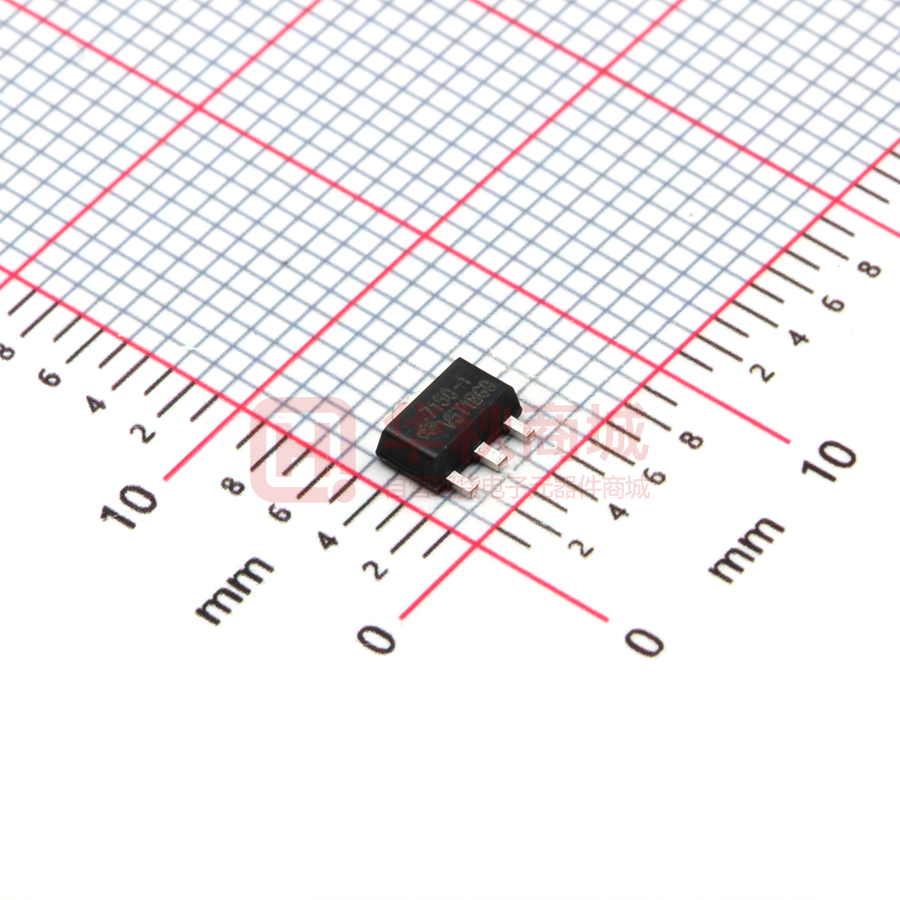

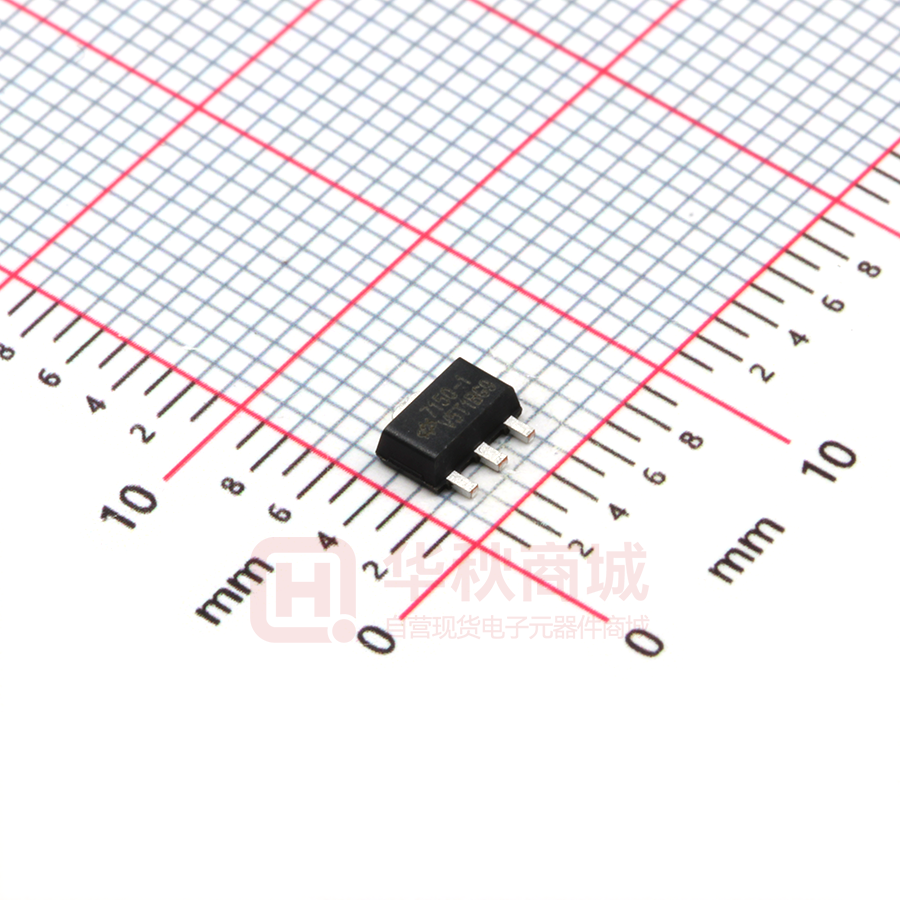

HT7150-1

HT71xx-1 30mA 低功耗 LDO 特性 概述 • 低功耗 HT71xx-1 系列是一组 CMOS 技术实现的三端低功 耗高电压稳压器。允许的输入电压可高达 30V。 具有几个固定的输出电压，范围从 2.1V 到 5.0V。 CMOS 技术可确保其具有低压降和低静态电流的 特性。 • 低压降 • 较低的温度系数 • 高输入电压 ( 高达 30V) • 输出电压精度：±3% 尽管主要为固定电压调节器而设计，但这些 IC 可 与外部元件结合来获得可变的电压和电流。 • 封装类型：TO92, SOT89 和 SOT23-5 应用领域 • 电池供电设备 • 通信设备 • 音频 / 视频设备 选型表 型号 输出电压 HT7121-1 2.1V HT7123-1 2.3V HT7125-1 2.5V HT7127-1 2.7V HT7130-1 3.0V HT7133-1 3.3V HT7136-1 3.6V HT7144-1 4.4V HT7150-1 5.0V 封装类型 TO92 SOT89 SOT23-5 正印 71xx-1 ( 封装为 TO92, 2.1V~2.7V) 71xxA-1 ( 封装为 TO92, 3.0V~5.0V) 71xx-1 ( 封装为 SOT89) 1xx1 ( 封装为 SOT23-5) 注：“xx” 代表输出电压。 Rev. 2.30 1 2014-06-12 HT71xx-1 方框图             引脚图                                                                                                         极限参数 工作环境温度 ....................................... −40°C ~ 85°C 电源供应电压 ................................................... −0.3V ~ 33V 储存温度范围 ............................................... −50°C ~ 125°C 注： 这里只强调额定功率，超过极限参数所规定的范围将对芯片造成损害，无法预期芯片在上述标示范 围外的工作状态，而且若长期在标示范围外的条件下工作，可能影响芯片的可靠性。 热能信息 符号 θJA PD 参数 热阻 ( 与环境连接 ) ( 假设无环境气流、无 散热片 ) 功耗 封装类型 最大值 单位 SOT23-5 500 °C/W SOT89 200 °C/W TO92 200 °C/W SOT23-5 0.20 W SOT89 0.50 W TO92 0.50 W 注：PD 值是在 Ta = 25°C 时测得。 Rev. 2.30 2 2014-06-12 HT71xx-1 电气特性 HT7121-1, +2.1V 输出类型 Ta=25°C 测试条件 符号 参数 VIN VOUT 输出电压 4.1V IOUT=10mA IOUT 输出电流 4.1V ∆ VOUT 负载调节率 4.1V 1mA ≤ IOUT ≤ 20mA VDIF 压降 ISS 耗电流              VIN              (注) — — IOUT=1mA, ∆ VOUT=2% 4.1V 无负载 输入电压调节率 — 输入电压 — 3.1V ≤ VIN ≤ 30V, IOUT=1mA — 4.1V IOUT=10mA, -40°C
