磁敏电阻传感器IC(集成电路)
Nanopower系列
数据表
磁敏电阻传感器IC(集成电路)
霍尼韦尔Nanopower系列磁敏电阻 (MR) 传感器IC是灵敏度超高的设备,广泛适用于具有大气隙、小磁场和低功率要求的应
用。
传感器IC应平行于传感器方向上的南极或北极进行安装,无需额外识别磁极,简化了安装,并潜在地节约了成本。
这些传感器IC的平均电流消耗极低,输出为无需上拉电阻的推挽式输出,工作电压低至1.65V,可显著提高能源效率。
Nanopower系列包含两种磁敏传感器,可满足广泛的应用需要:
· SM351LT:适合要求超高磁敏度(典型值为7G,最大值为11G)和极低电流消耗(典型值为360 nA)的应用。
· SM353LT:适合要求极高磁敏度(典型值为14G,最大值为20G)和极低电流消耗(典型值为310 nA)的应用。

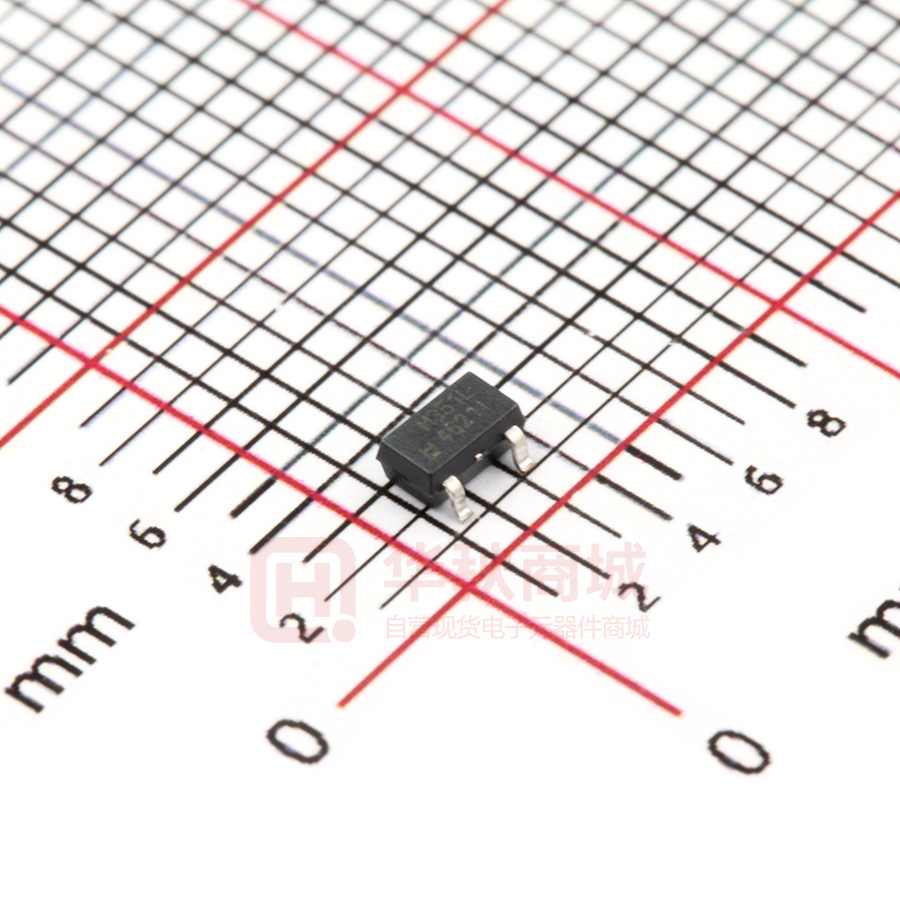

这些Nanopower系列磁敏电阻传感器IC采用超小型SOT-23表面贴装封装,分装采用卷带 (tape and reel) 形式,每卷3000
个,适合使用自动化分拣与放置组件安装。
关键特性
潜在应用领域
· 高灵敏度:SM351LT典型值为7G,最大值为;SM353LT典
工业
型值为14G,最大值为20G
· Nanopower(极低功耗):SM351LT平均电流为360
nA,SM353LT平均电流为310 nA
· 电源电压范围:1.65 Vdc到5.5 Vdc;简化了设计
· 全极感应:磁铁可激活任意一磁极
· 温度范围:-40 ℃到85 ℃ [-40 OF到185 OF]
· 推挽式输出:无需外部上拉电阻
· 无斩波稳定式设计
· RoHS合规性材料:符合2002/95/EC指令要求
· 封装:SOT-23
· 移动设备(如手持式计算设备和扫描仪)
· 水、电和燃气计量表
· 楼宇门禁控制;取代电池供电的安防系统中的磁簧开关
· 工业烟雾探测器
医疗
· 健身设备
· 输液泵
· 抽屉位置感应(如医用橱)
· 医院病床
白色家电
· 盖、门和抽屉位置检测
· 流体流量
中型消费类电子产品
· 电池优化的位置传感器
高灵敏度 · (极低消耗)
2
http://sensing.honeywell.com.cn/
Nanopower系列磁敏电阻传感器IC
表1A. 电气规格(Vs = 1.65 V到5.5 V,Ta = -40 ℃到85 ℃ [-40 °F到185 °F],一般指1.8 V,25 °C [77 °F]条件下,除非本文中另有规定。)
参数
条件
最小值
典型值
最大值
单位
Vs对地电压
1.65
1.8
5.5
V
唤醒阶段电流:
SM351LT
SM353LT
-
0.3
1
0.8
5
5
mA
唤醒阶段时间
-
-
15
-
µs
睡眠阶段电流
Vs = 1.65 V
Vs = 1.8 V
Vs = 5.5 Vdc
-
0.2
0.16
0.2
2.6
8
0.8
1
8
µA
睡眠阶段时间
-
30
100
180
ms
一般是指0.015%负载循环
-
360
310
6640
6350
nA
负载电流 = 100 μA
0
Vs - 0.15
0.03
Vs - 0.03
0.15
Vs
V
条件
最小值
典型值
最大值
单位
唤醒阶段电流:
SM351LT
SM353LT
-
-
1
0.8
1.12
0.87
mA
唤醒阶段时间
-
-
15
-
µs
睡眠阶段电流
-
-
0.2
0.59
µA
睡眠阶段时间
-
90
100
120
ms
一般是指0.015%负载循环
-
350
350
620
600
nA
电源电压 (Vs)
平均电流:
SM351LT
SM353LT
输出电压:
输出低电平 (VOL)
输出高电平 (VOH)
表1B. 电气规格 (Vs = 1.8 V, Ta = 25 ℃ [77 °F].)
参数
平均电流:
SM351LT
SM353LT
http://sensing.honeywell.com.cn/
3
Nanopower系列磁敏电阻传感器IC
表2. 磁性规格(Vs = 1.65 V到5.5 V,Ta = -40 ℃到85 ℃ [-40 °F到185 °F].)
参数
最小值
典型值
最大值
SM351LT:
动作点(正)
释放点(正)
磁滞
3
2
7
5
2
11
-
SM353LT:
动作点(正)
释放点(正)
磁滞
6
3
14
10
4
20
-
*
*
单位
Gauss
Gauss
*在1.65 V和-40 ℃条件下,磁滞达到0.1 G。
注意
注意
如果通电在不同区域的施加磁场(施加的磁场>Brp和
