2232343-1

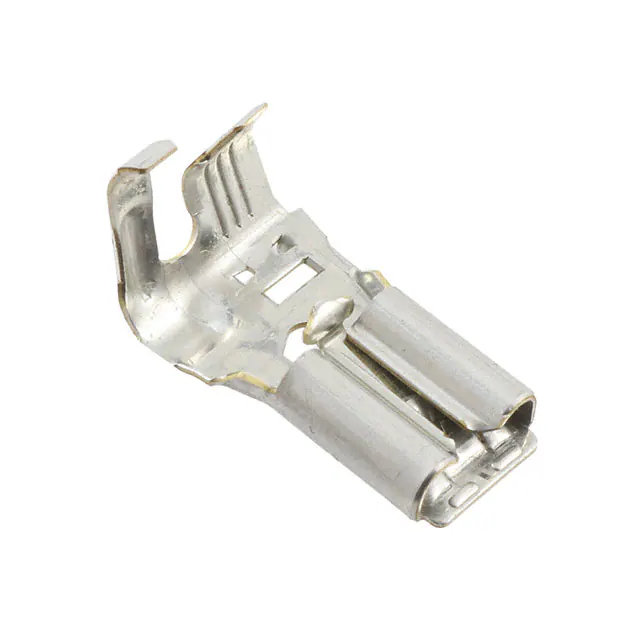

114-5122 Application Specification 取付適用規格 18OCT2017 Rev. E 250 シリーズ旗型ポジティブ・ロック EX コンタクトの圧着条件 (Crimping 250 Series Flag Type Positive Look EX Contact) 1. 適用製品 1. Applicable Products 製品 Product リセコンタクト Receptacle Contact 型番 Part No. 適用電線 (mm2) Applicable Wire 175057-□ 0.75～3.37 2.8～4.1 ※1 175178-□ 3.08～5.37 2.8～4.9 ※1 適用被覆外径 (mm) Applicable Insulation Diameter ※1 2本圧着 : Fig.3参照 Two Wires Crimping : See Fig.3 2. 適用電線 2. Applicable Wire 電線サイズ) Wire Sizes mm2 (AWG) 素線構成(本数 / 径) Wire Strand Composition (No. / Dia.) 計算断面積 Applicable Wire (mm2) 0.75 (#18) 30/0.18 0.76 2.8 JIS C3316 1.25 (#16) 50/0.18 1.27 3.1 JIS C3316 2.0 (#14) 37/0.26 1.96 3.4 JIS C3316 3.0 (#12) 41/0.32 3.30 4.1 JIS C3406 5.0 (#10) 65/0.32 5.23 4.9 JIS C3406 タイコ エレクトロニクス アンプ株式会社 (〒213-8535 川崎市高津区久本 3-5-8) Tyco Electronics AMP K.K. (3-5-8 Hisamoto Takatsu-ku Kawasaki, 213-8535) © Copyright 2007 Tyco Electronics AMP K.K. All international rights reserved. * : 商標 Trademark 仕上外径 電線規格 Finished Applicable Diameter(mm) Specificaion 1 of 6 114-5122 Application Specification 取付適用規格 18OCT2017 Rev. E 3. 圧着条件 3. Crimping Requirements . Fig. 1 Fig. 2 Rev. E No. 項 目 Checking Items 規 格 値 Specified Limit 1 電線被覆むき長さ Insulation Stripping Length 5.5±0.5mm 2 カットオフタブ長さ Cut-off Tab Length 0.5mm以下 / Max. 3 ベンドアップ Bend-up 5゜以下 / Max. 4 ベンドダウン Bend-down 5゜以下 / Max. 5 ツイスト Twisting 5゜以下 / Max. 6 ローリング Rolling 15゜以下 / Max. 7 芯線端末突出長さ Wire End Protrusion Length 芯線の先端は芯線圧着部から突き出して いなければならないが、1mm以下であること Tip of wire shall protrude from wire barrel crimp, but shall not exceed 1mm. 2 of 6 Rev. E (3)915021-5 (2)915021-2 (1)715758-1 (3)1276786-5 (2)908993-2 (1)1276786-1 工具型番 Tool Part No. 2.0 (#14) 3.0 (#12) 2本の合計 断面積 ＊ 3.0 (#12) 1 1 2 1 2 2本の合計 断面積 ＊ 5.0 (#10) 1.25(#16) 1 1 0.75(#18) mm2(AWG) 1 本数 No. 電線サイズ Wire Size 5.5 絶縁被覆 むき長さ Insulation Stripping Length ±0.5(mm) 5.0 タブ･ ロック Tab Lock 4.06 タブ･ ロック Tab Lock 圧着幅 Width (mm) ＊Total cross-sectional area of two wires (1)アンポメータ用 (2)オートマシン用 (3)AL-15A 用 (1)For AMP-O-MATOR(2)For Automachine (3)For AL-15A 175178-□ 175057-□ 端子型番 Contact Part No. 4.圧着データ 4.1 連鎖状端子 4.Crimping Data 4.1 Strip Form Contact 注4 Note 4 2.16 注4 Note 4 A B 注4 Note 4 注4 Note 4 1.75 A B C D ディスク の記号 Disk Symbol 1.75 1.49 1.34 1.24 圧着高さ Height ±0.05 (mm) 芯線圧着部 Wire Barrel Crimp 6.1 4.57 絶縁被覆 抑え部 圧着幅 Insulation Barrel Crimp Width (mm) 注2 Note 2 2.8～5.2 注2 Note 2 2.8～4.1 絶縁被覆 仕上り 外径 Finished insulation Diameter (mm) 注3 Note 3 45 40 注3 Note 3 40 22 12 5 圧着部 引張強度 (kg)最少 Crimp Tensile Strength (kg)min. Application Specification 114-5122 取付適用規格 18OCT2017 Rev. E 3 of 6 114-5122 Application Specification 取付適用規格 18OCT2017 Rev. E 注記 : 1. 2本圧着の場合は、Fig.3のように重ねて圧着する。この場合絶縁被覆外径の規制はFig.3に示す通りで ある。但し、2本の絶縁被覆外径が異なる場合は外径の小さい方の電線を下にする。 2. 2本圧着は、1本の絶縁被覆外径が下表に示す範囲の電線を使用すること。 3. 複数電線を同時に圧着した場合は、最小電線サイズの電線1本の引張強度によって、その圧着の良否を 判定する。 4. 複数電線を同時に圧着した時の芯線圧着部高さは、原則としてその合計断面積が1本圧着の断面積に 近い方の圧着高さにて圧着するものとする。 5. 圧着後の外観はFig.4に合致すること。 Notes : 1. When crimping two wires, they shall be stacked as seen in Fig.3. In this case, outside diameter of their insulation shall conform to that given in Fig.3. If their diameters are different from each other, the smaller shall be placed underneath. 2. Diameter of a wire insulation shall be in the range tabulated in Fig.3 when crimping two wires. 3. When two or morewires are crimped together, tensile strength shall be tested on the wire of the smallest in size. 4. When two or more wires are crimped together, the crimp height, as a general rule, shall be total of 5. Appearance of after crimping shall satisfy Fig.4. (mm) 端子型番 Part No A 1 本の被覆外径 Insulation Diameter of Single Wire 175057-□ 5.5 1.5～3.8 175178-□ 6.6 1.5～3.8 Fig.3 Rev. E 4 of 6 Application Specification 取付適用規格 114-5122 18OCT2017 Rev. E 電線はみ出しの悪い例 Bad illustration of wire protruding Fig.4 Fig.4 Rev. E 圧着後外観(1/2) Appearance of after crimping (1/2) 5 of 6 Application Specification 取付適用規格 Fig.4 Fig.4 Rev. E 114-5122 18OCT2017 Rev. E 圧着後外観 (2/2) Appearance of after crimping (2/2) 6 of 6
