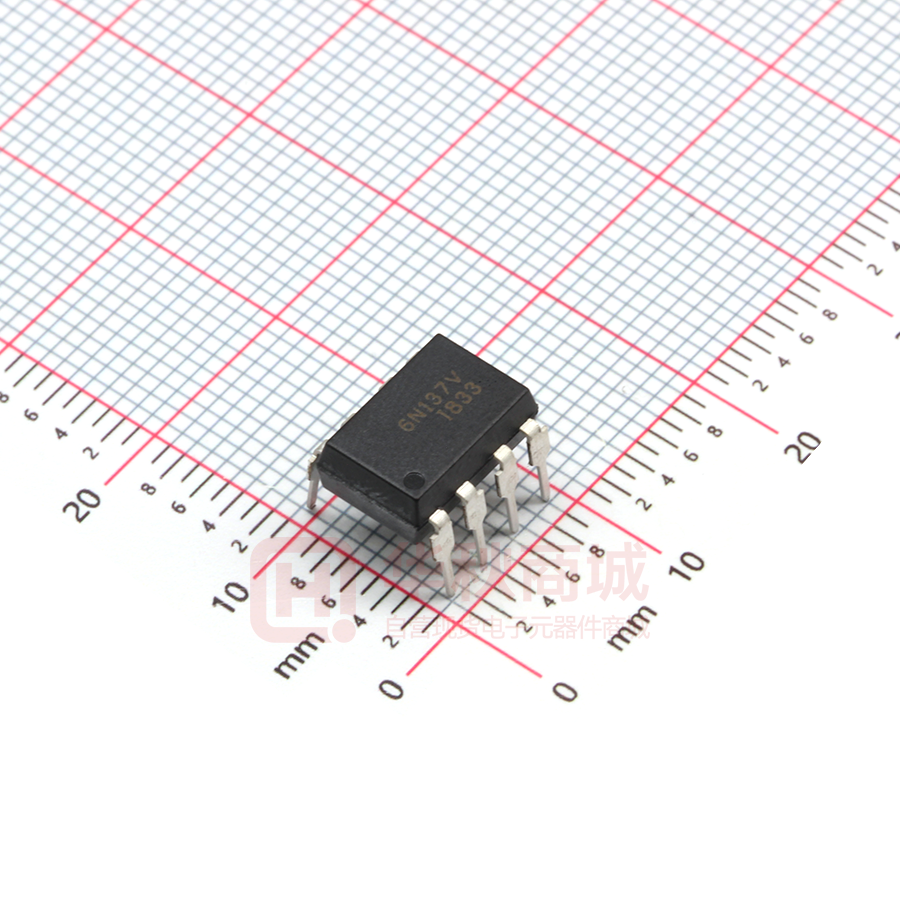

6N137

物料型号： - 6N137 - ICPL2601 - ICPL2611

器件简介： 这些设备由一个红外发射二极管组成，与高速集成光敏探测器逻辑门光学耦合，具有可触发的输出。

引脚分配： - 1 NC - 2 阳极（Anode） - 3 阴极（Cathode） - 4 NC - 5 地（GND） - 6 输出（VO） - 7 使能输入（VE） - 8 VCC 注意：在引脚8和5之间必须连接0.1μF的旁路电容器。

参数特性： - 高速：至少10Mbit/s - 共模瞬态抗扰度：ICPL2611为10kV/μs - 高AC隔离电压：5000VRMS - 保证在-40°C至85°C下的性能 - 逻辑门输出 - Pb Free和RoHS合规 - UL文件E91231适用于ICPL2601 - VDE文件40044276标记为6N137V

功能详解： - 真值表和推荐操作条件列出了输入、使能和输出之间的关系。 - 电气特性表详细列出了输出、输入和耦合参数的最小、典型和最大值。

应用信息： - 线路接收器 - 数据通信 - LSTTL至TTL、LSTTL或5V CMOS数据复用 - 脉冲变压器替代 - 开关模式电源 - 接地回路消除 - 计算机外围设备接口

封装信息： - 标准DIP8 - 10mm引脚间距（后缀G） - 表面贴装（后缀SM） - 表面贴装胶带和卷轴（后缀SMT&R）
