JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD
TO-92

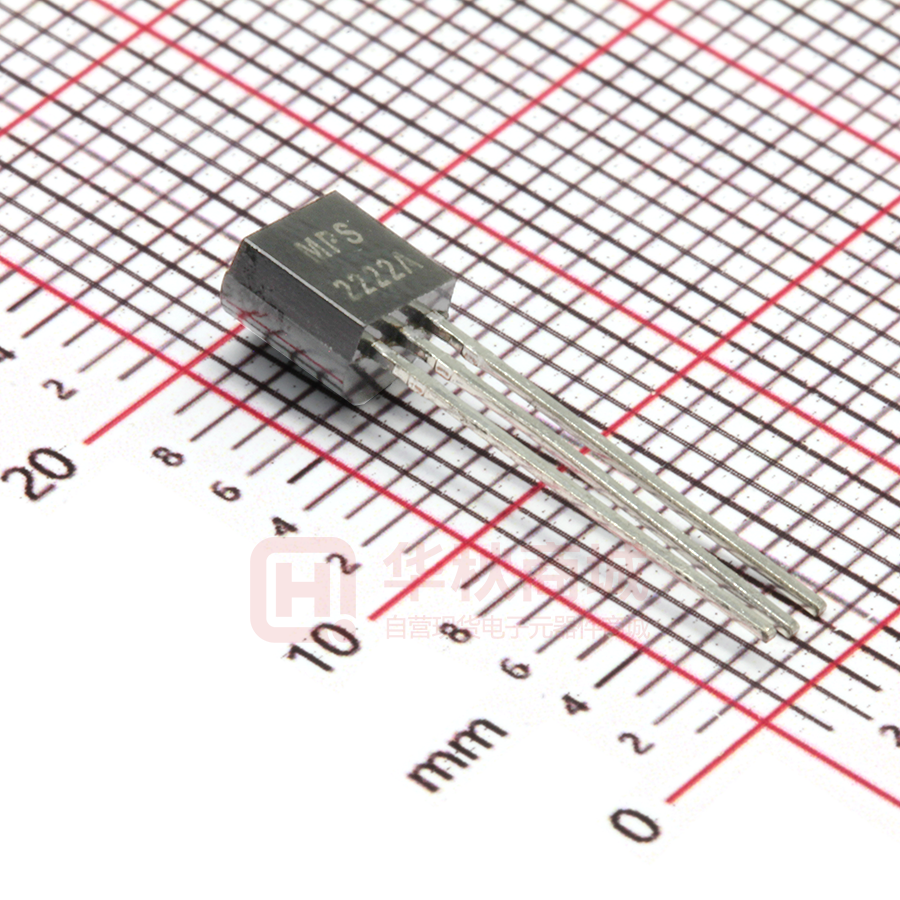

MPS2222A
Plastic-Encapsulate Transistors
TO-92
TRANSISTOR (NPN )
1. EMITTER
FEATURE
Complementary NPN Type available (MPS2907A)
2. BASE
3. COLLECTOR
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Parameter
Value
Unit
VCBO
Collector-Base Voltage
75
V
VCEO
Collector-Emitter Voltage
40
V
VEBO
Emitter-Base Voltage
6
V
IC
Collector Current -Continuous
600
mA
PC
Collector Power Dissipation
625
mW
TJ
Junction Temperature
150
℃
Tstg
Storage Temperature
-55-150
℃
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test
Min
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
IC= 10uA , IE=0
75
V
Collector-emitter breakdown voltage
V(BR)CEO
IC= 10mA ,
40
V
Emitter-base breakdown voltage
V(BR)EBO
IE= 10uA, IC=0
6
V
Collector cut-off current
ICBO
VCB= 60V, IE=0
10
nA
Collector cut-off current
ICEX
VCE= 60V,VEB(Off)=3V
10
nA
Emitter cut-off current
IEBO
VEB= 3 V, IC=0
100
nA
hFE(1)
VCE=10V,IC= 150mA
100
hFE(2)
VCE=10V,IC= 0.1mA
40
VCE=10V, IC= 500mA
42
DC current gain
*
hFE(3)
Collector-emitter saturation voltage
Base-emitter saturation voltage
*
conditions
IB=0
300
VCE(sat)(1)
*
IC= 500mA, IB=50mA
0.6
V
VCE(sat)(2)
*
IC= 150mA, IB=15mA
0.3
V
IC= 500mA, IB= 50mA
1.2
V
VBE(sat)
*
Delay time
td
VCC=30V, VEB(Off)=-0.5V,
10
nS
Rise time
tr
IC=150mA,IB1=15mA
25
nS
Storage time
tS
225
nS
Fall time
tf
60
nS
Transition frequency
fT
VCC=30V,Ic=150mA,IB1=IB2=15mA
VCE=20V, IC=20mA, f=100MHz
300
MHz
pulse test
CLASSIFICATION OF hFE(1)
Rank
Range
L
H
100-200
200-300
B,May,2012
Typical Characterisitics
MPS2222A
1000
Ta=100℃
hFE
800uA
700uA
120
DC CURRENT GAIN
(mA)
900uA
IC
COLLECTOR CURRENT
COMMON EMITTER
VCE=10V
COMMON EMITTER
Ta=25℃
1mA
160
IC
——
hFE
Static Characteristic
200
600uA
500uA
80
400uA
300uA
Ta=25℃
100
40
200uA
IB=100uA
0
0
10
20
30
40
COLLECTOR-EMITTER VOLTAGE
VCEsat
——
VCE
10
0.1
50
10
100
COLLECTOR CURRENT
IC
0.5
1
(V)
VBEsat
1.2
——
IC
600
(mA)
IC
0.4
BASE-EMITTER SATURATION
VOLTAGE VBEsat (V)
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (V)
β=10
0.3
0.2
Ta=100℃
0.1
Ta=25℃
Ta=25℃
0.8
Ta=100℃
0.4
β=10
0.0
0.0
1
10
100
COLLECTOR CURRENT
COLLECTOR CURRENT
fT
IC
600
(mA)
IC
——
300
(MHz)
Ta=100℃
250
fT
100
200
TRANSITION FREQUENCY
(mA)
100
COMMON EMITTER
VCE=10V
IC
COLLECTOR CURRENT
600
10
(mA)
—— VBE
IC
600
IC
1
10
Ta=25℃
1
150
100
COMMON EMITTER
VCE=20V
50
Ta=25℃
0.1
0.0
0
0.2
0.4
0.6
0.8
1.0
1
10
BASE-EMMITER VOLTAGE VBE (V)
100
Cob/ Cib
——
COLLECTOR CURRENT
VCB/ VEB
PC
750
——
30
IC
70
(mA)
Ta
f=1MHz
IE=0/IC=0
Ta=25℃
COLLECTOR POWER DISSIPATION
PC (mW)
625
CAPACITANCE
C
(pF)
Cib
10
Cob
1
0.1
1
REVERSE VOLTAGE
10
V (V)
500
375
250
125
0
20
0
25
50
75
AMBIENT TEMPERATURE
100
Ta
125
150
(℃ )
B,May,2012
