LT3482EUD-TRPBF

1. 物料型号： - 型号为LT3482，是一款90V Boost DC/DC Converter，具有APD电流监控功能。

2. 器件简介： - LT3482是一个固定频率电流模式升压DC/DC转换器，设计用于偏置光接收器中的雪崩光电二极管（APD）。它能够提供高达90V的输出电压，并具有高侧APD电流监控功能，相对精度优于10%。集成的电源开关、肖特基二极管和APD电流监控使得转换器的尺寸更小，解决方案成本更低。

3. 引脚分配： - LT3482采用16引脚（3mm × 3mm）塑料QFN封装，具体引脚功能如下： - APD（引脚2）：连接APD阴极至该引脚。 - MONIN（引脚3）：电流监控电源引脚。 - VOUT2（引脚4）：电压倍增器输出引脚。 - VOUT1（引脚5）：升压输出引脚。 - PUMP（引脚6）：充电泵引脚。 - SW（引脚7, 8）：开关引脚。 - GND（引脚9, 10）：地引脚。 - VIN（引脚11）：输入电源引脚。 - SHDN（引脚12）：关闭引脚。 - CTRL（引脚13）：内部参考覆盖引脚。 - FB（引脚14）：反馈引脚。 - fSET（引脚15）：振荡器频率选择引脚。 - MON（引脚16）：电流监控输出引脚。 - 暴露的PAD（引脚17）：地。此引脚必须焊接到PCB。

4. 参数特性： - 工作电压范围：2.5V至16V。 - 反馈电压：CTRL=1.5V时为1.215V至1.255V。 - 供电电流：在FB=1.3V且不开关时为3.3mA至4.0mA。 - 开关频率：fSET=0V时为580kHz至750kHz，fSET=2V时为1.0MHz至1.3MHz。 - 最大占空比：fSET=0V时为95%。 - 开关电流限制：280mA至420mA。

5. 功能详解： - LT3482使用恒定频率电流模式控制方案，提供出色的线路和负载调节。 - 集成的高侧APD电流监控具有5:1的比率，MONIN引脚可以接受高达90V的供电电压，适用于APD光电二极管应用。 - MON引脚具有开路保护功能，并且在内部被限制在11.5V。

6. 应用信息： - 适用于光接收器和模块、光纤网络设备等。 - LT3482可以操作在650kHz或1.1MHz的标称频率，fSET引脚的电压选择使用哪个频率。

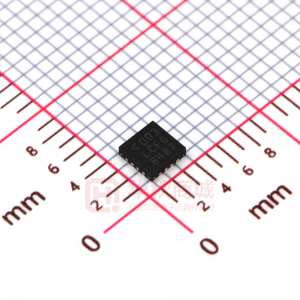

7. 封装信息： - LT3482采用16引脚（3mm × 3mm）塑料QFN封装，具有裸露的PAD（引脚17），必须焊接到PCB上。
