LESHAN RADIO COMPANY, LTD.
Transient Voltage Suppressors for ESD Protection
LESD5Z5.0CT1G
The LESD5Z5.0CT1G is designed to protect voltage
sensitive components from ESD and transient voltage
events. Excellent clamping capability, low leakage, and
fast response time , make these parts ideal for ESD
protection on designs where board space is at a
premium.
●APPLICATIONS
1)Cell phones
2)Portable devices
3)Digital cameras
4)Power supplies

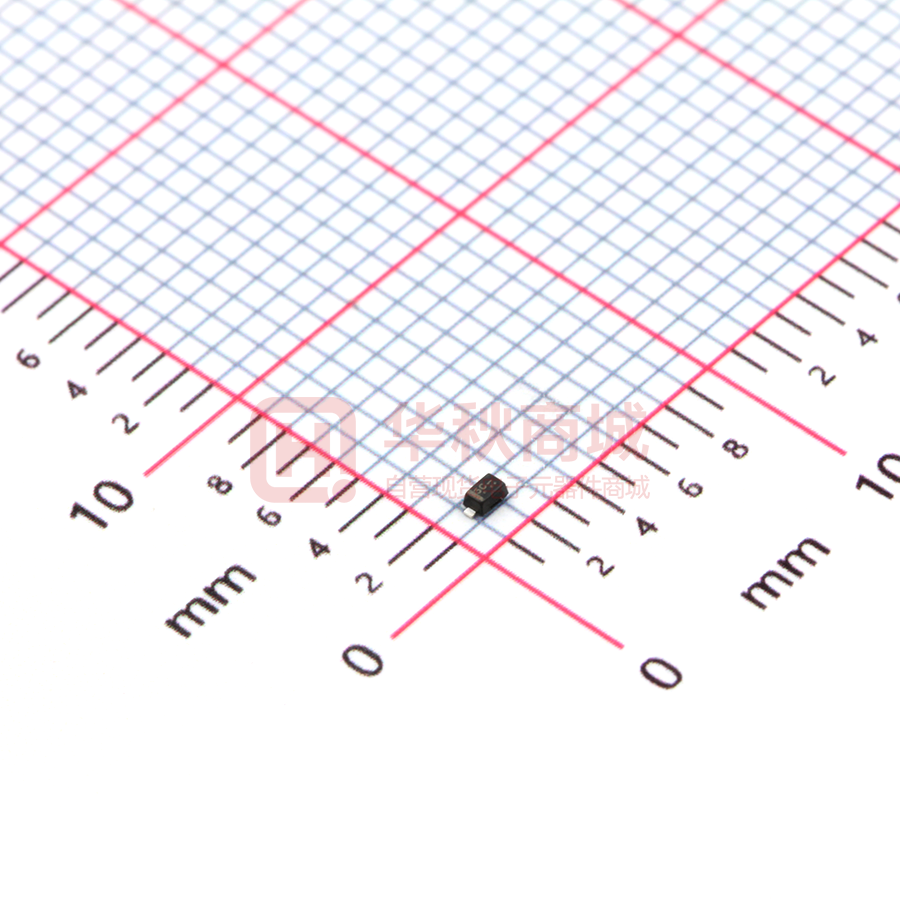

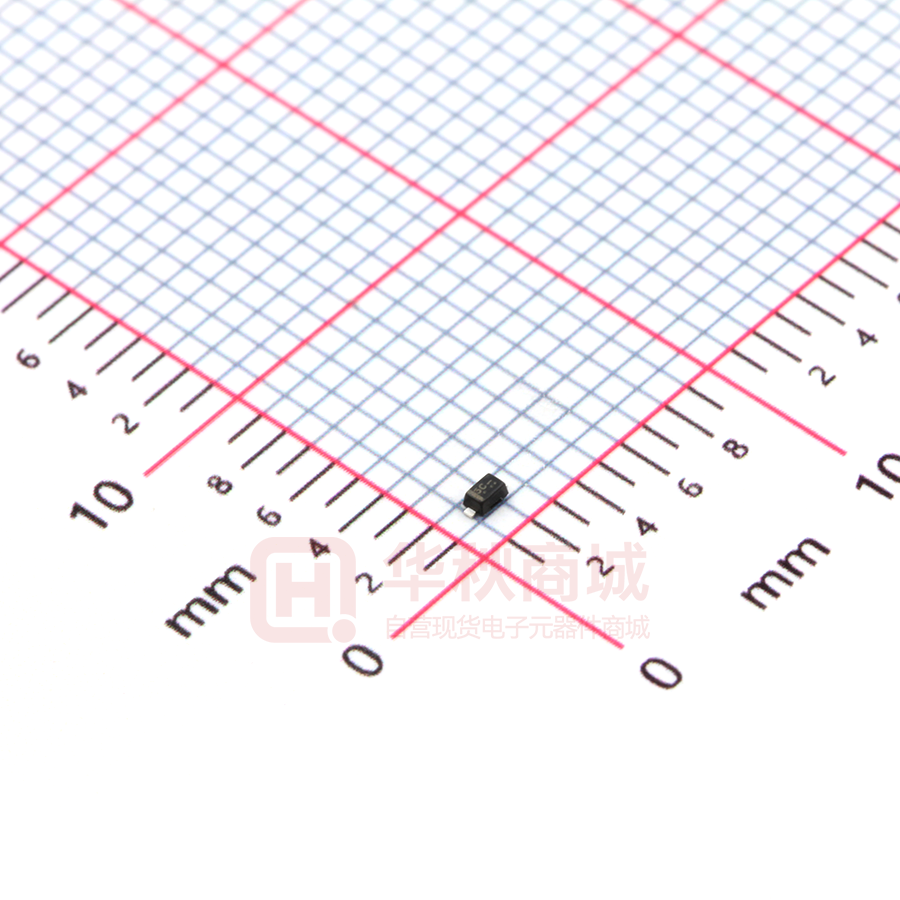

SOD-523
●FEATURES
1)Small Body Outline Dimensions
2)Low Body Height
3)Peak Power up to 200 Watts @ 8 x 20 _s Pulse
4)Low Leakage
5)Response Time is Typically < 1 ns
6)ESD Rating of Class 3 (> 16 kV) per Human Body Model
7)IEC61000−4−2 Level 4 ESD Protection
8)IEC61000−4−4 Level 4 EFT Protection
9)We declare that the material of product compliant with
RoHS requirements and Halogen Free.
●DEVICE MARKING AND RESISTOR VALUES
Device
LESD5Z5.0CT1G
LESD5Z5.0CT5G
Marking
Shipping
5C
3000/Tape&Reel
5C
8000/Tape&Reel
●ABSOLUTE RATINGS(Ta = 25℃)
Parameter
Symbol
Contact
IEC 61000−4−2 (ESD)
Air
IEC 61000 - 4 - 4 (EFT)
ESD Voltage(Per Human Body Model)
PPP
Peak Pulse Power (tp = 8/20μs)
TJ
Maximum Junction Temperature
Tstg
Storage temperature
TOP
Operating Temperature Range
TL
Lead Solder Temperature − Maximum
(10 Second Duration)
June,2015
Limits
Unit
±8
kV
±15
40
A
16
kV
200
W
150
℃
−55∼+155 ℃
−40∼+125 ℃
260
℃
Rev.A 1/3
LESHAN RADIO COMPANY, LTD.
LESD5Z5.0CT1G
Electrical Parameter
Symbol
Parameter
IPP
Maximum Reverse Peak Pulse Current
VC
Clamping Voltage @ IPP
VRWM
Working Peak Reverse Voltage
Maximum Reverse Leakage Current @
VRWM
Test Current
IR
IT
VBR
Breakdown Voltage @ IT
●ELECTRICAL CHARACTERISTICS (Ta= 25℃)
VRWM
(V)
Max
5
Device
LESD5Z5.0CT1G
VBR (V)
IR (u A)
@ IT
@VRWM (Note 1) IT
Max Min Max mA
1
5.6 7.8 1
VC (V)
@Ipp = 5 A
Max
11.6
VC (V)
@Max Ipp
Max
18.6
IPP(A)
Max
9.4
PPK(W)
Max
174
C (pF)
Typ
25
1. VBR is measured with a pluse test current IT at an ambient temperature of 25℃.
0.07
100
90
0.06
80
70
0.04
Cj (pF)
IR (uA)
0.05
0.03
60
50
40
0.02
30
0.01
20
0
10
0
25
50
75
T(℃)
Fig 1. Reverese character
June,2015
100
125
0
2
4
6
8
10
SAMPLE
Fig 2. Capacitance character
Rev.A 2/3
LESHAN RADIO COMPANY, LTD.
LESD5Z5.0CT1G
SOD-523
NOTES:
1. DIMENSIONING AND TOLERANCING PER ANSI Y14.5M,
1982.
2. CONTROLLING DIMENSION: MILLIMETER.
3. MAXIMUM LEAD THICKNESS INCLUDES LEAD FINISH
THICKNESS. MINIMUM LEAD THICKNESS IS THE MINIMUM
THICKNESS OF BASE MATERIAL.
−X−
A
−Y−
B
1
2
DIM
A
B
C
D
J
K
S
D 2 PL
0.08 (0.003)
M
T X Y
MILLIMETERS
MIN
NOM
MAX
1.10
1.20
1.30
0.70
0.80
0.90
0.50
0.60
0.70
0.25
0.30
0.35
0.07
0.14
0.20
0.15
0.20
0.25
1.50
1.60
1.70
MIN
0.043
0.028
0.020
0.010
0.0028
0.006
0.059
INCHES
NOM
MAX
0.047
0.051
0.032
0.035
0.024
0.028
0.012
0.014
0.0055 0.0079
0.008
0.010
0.063
0.067
C
K
J
S
−T−
SEATING
PLANE
SOLDERING FOOTPRINT*
1.40
0.0547
0.40
0.0157
June,2015
0.40
0.0157
SCALE 10:1
mm Ǔ
ǒinches
Rev.A 1/3
