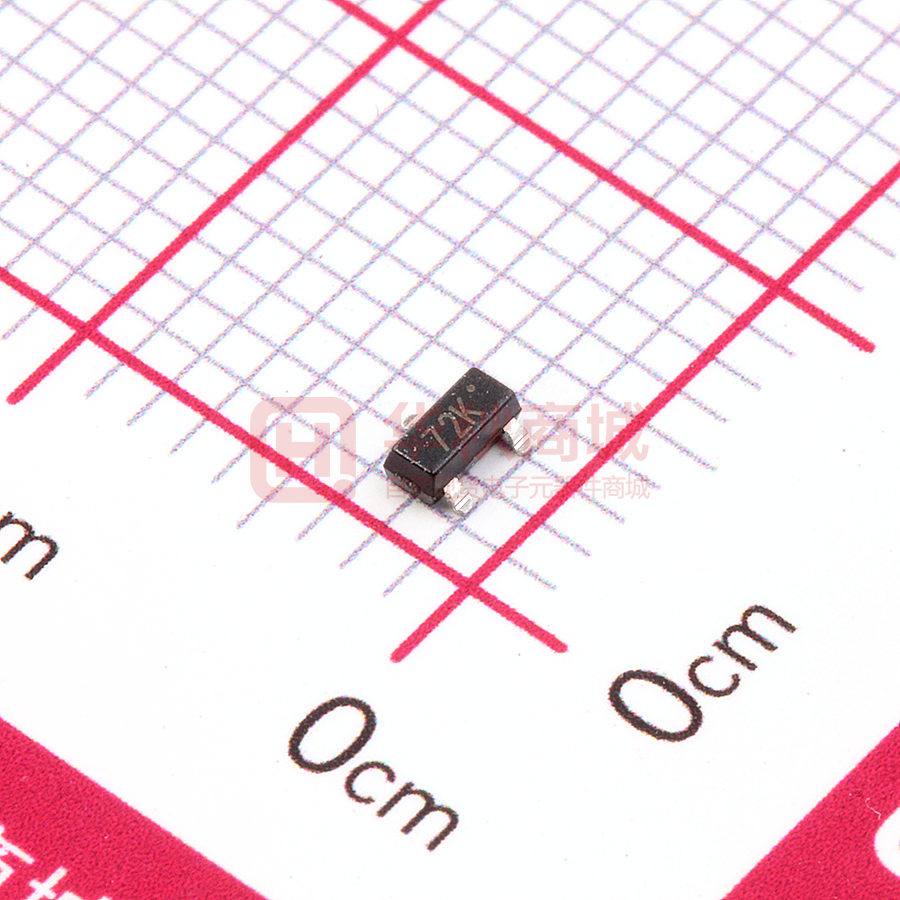

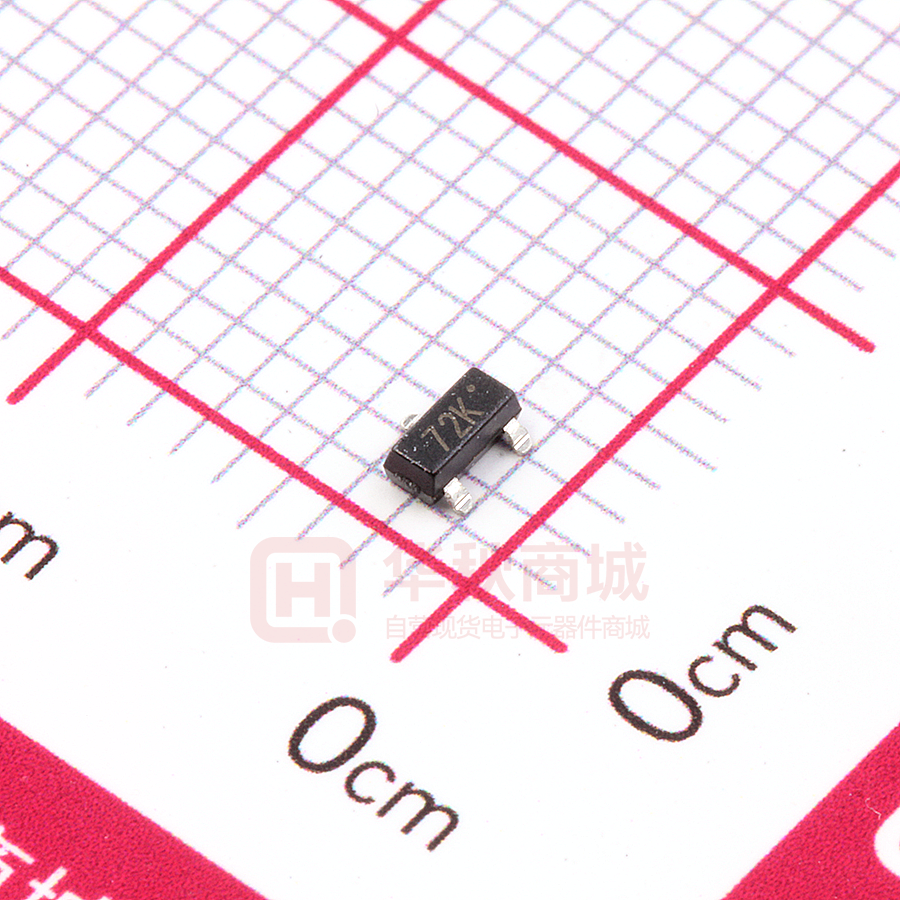

2N7002K-TP

物料型号：2N7002K

器件简介： - 环氧树脂符合UL 94 V-0可燃性等级 - 湿度敏感度等级1 - 高密度电池设计，低导通电阻(RDS(ON)) - 电压控制的小信号开关 - N-通道MOSFET - 结实可靠 - 静电放电保护高达2KV (HBM) - 标记：72K - 可应要求提供无卤素版本，通过添加后缀"-HF"

引脚分配： - 1. GATE - 2. SOURCE - 3. DRAIN

参数特性： - 最大额定值（除非另有说明）： - Vps：漏极-源极电压 60V - Vos：栅极-源极电压 ±20V - lp：漏极电流 340mA - Po：总功率耗散 350mW - T：工作结温 -55至+150°C - TSTG：存储温度 -55至+150°C - RihJA：从结到环境的热阻 357°C/W

功能详解： - 电气特性（除非另有说明）： - V BRIDSS：漏极-源极击穿电压 - Vas(h)：栅极阈值电压 - lass：栅极-体漏电流 - loss：零栅极电压漏极电流 - ros(on)：导通电阻 - VsD：二极管正向电压 - Qr：恢复电荷 - C：输入电容 - Coss：输出电容 - Crss：反向传输电容

应用信息： - 建议的焊盘布局 - 开关特性

封装信息： - SOT-23封装 - 尺寸信息（英寸和毫米） - 建议的焊接垫布局

其他信息： - 产品订购信息 - 重要通知 - 生命支持 - 客户意识

文档还包含了一些图表，例如： - 焊接点温度与总功率耗散的归一化函数图 - 焊接点温度与连续漏极电流的归一化函数图 - 安全工作区：连续和峰值漏极电流与漏极-源极电压的函数图 - 从结到焊接点的瞬态热阻与脉冲持续时间的函数图 - 漏极电流与漏极-源极电压的输出特性图 - 栅极-源极电压与漏极电流的传递特性图 - 导通电阻与漏极电流的函数图 - 归一化导通电阻因子与结温的函数图 - 栅极-源极阈值电压与结温的函数图 - 栅极电荷与栅极-源极电压的函数图 - 栅极电荷与栅极-源极电压的函数图 - 源极（二极管正向）电流与源极-漏极（二极管正向）电压的函数图
