Ceramic
High Pass Filter
1700 to 5000 MHz
Maximum Ratings
Operating Temperature Storage Temperature RF Power Input* -55°C to 100°C -55°C to 100°C 7W max. at 25°C
! NEW

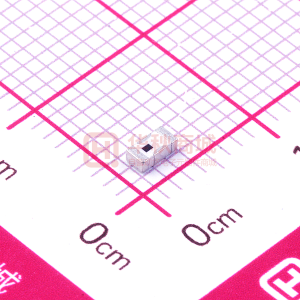

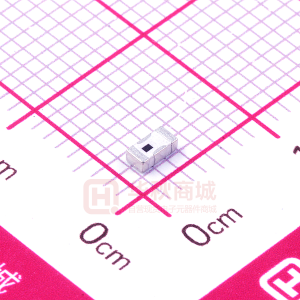

HFCN-1320
Features
• • • • • low cost small size 7 sections temperature stable excellent power handling, 7W
CASE STYLE: FV1206 Model HFCN-1320 HFCN-1320D Price $1.99 $2.49 Qty. (10-49) (10-49)
*Passband rating, derate linearly to 3W at 100°C ambient.
Applications Pin Connections
RF IN RF OUT GROUND
** RF IN & RF OUT can be interchanged
1** 3** 2,4
• sub-harmonic rejection • transmitters/receivers • lab use
High Pass Filter Electrical Specifications1 (TAMB=25°C)
MODEL NO. STOP BAND (MHz) Min.
(loss>40 dB) HFCN-1320 910 (loss>20 dB) 1060
Outline Drawing
fco, MHz Nom.
(loss 3 dB) Typ. 1320
PASSBAND (MHz)
(loss20 >20 >20 5.42 2.08 1.86 1.57 1.41 1.06 1.67 2.61 4.00 6.07 7.83
Outline Dimensions ( inch ) mm
A .126 3.20 H .087 2.21 B .063 1.60 J .024 0.61 C .037 0.94 K .122 3.10 D .020 0.51 L .024 0.61 E .032 0.81 M .087 2.21 F .009 0.23 N .012 0.30 G .169 4.29 P wt .071 grams 1.80 .020
Demo Board MCL P/N: TB-270 Suggested PCB Layout (PL-137)
HFCN-1320 INSERTION LOSS 100 90 INSERTION LOSS (dB) 80 70 50 40 30 20 10 0 0 1000 2000 3000 4000 5000 6000 7000 FREQUENCY (MHz) 1 0 1000 2000 10 VSWR 60 1000 10000
HFCN-1320 VSWR
100
3000
4000
5000
6000
7000
FREQUENCY (MHz)
Mini-Circuits
®
INTERNET http://www.minicircuits.com P.O. Box 350166, Brooklyn, New York 11235-0003 (718) 934-4500 Fax (718) 332-4661
Distribution Centers NORTH AMERICA 800-654-7949 • 417-335-5935 • Fax 417-335-5945 • EUROPE 44-1252-832600 • Fax 44-1252-837010
Mini-Circuits ISO 9001 & ISO 14001 Certified
NO. OF SECTIONS
7
REV.C M96263 EDR-6437/2 HFCN-1320 RVN/AD/CP 050113
