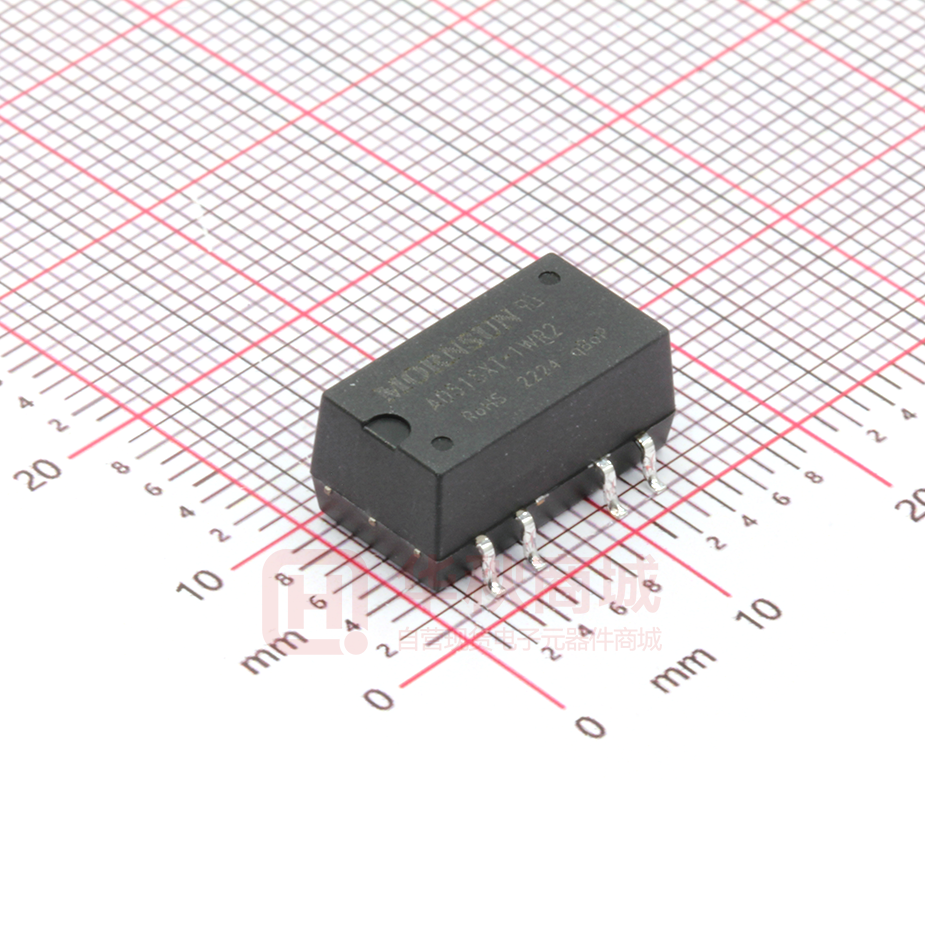

A0515XT-1WR2

DC/DC 模块电源 A_XT-1WR2 系列 此商品编号的规格参数：A0515XT-1WR2 1W，定电压输入，隔离非稳压双路输出 产品特点 z z z z z z z 专利保护 RoHS 工作温度范围: -40℃～+105℃ 效率高达 82% 小型 SMD 封装 隔离电压 1500VDC 内部贴片化设计 无需外加元件 国际标准引脚方式 A_XT-1WR2 系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于： 1. 输入电源的电压比较稳定（电压变化范围±10%Vin）； 2. 输入输出之间要求隔离（隔离电压≤1500VDC）； 3. 对输出电压稳定度要求不高； 4. 典型应用：前级干扰隔离场合，地干扰消除场合，纯数字电路场合，电压隔离转换场合，一般低频模拟电路场合，继电器驱动电路 场合等。 选型表 输入电压(VDC) 认证 产品型号 A0305XT-1WR2 A0312XT-1WR2 A0315XT-1WR2 标称值 （范围值） 3.3 (2.97-3.63) A0505XT-1WR2 A0509XT-1WR2 A0512XT-1WR2 A0515XT-1WR2 CE 5 (4.5-5.5) 输出 效率(%, Min./Typ.) @满载 输出电压 (VDC) 输出电流 (mA) (Max./Min.) ±5 ±100/±10 72/76 ±12 ±42/±5 73/77 ±15 ±33/±3 74/78 ±5 ±100/±10 76/80 ±9 ±56/±6 76/80 ±12 ±42/±5 75/79 ±15 ±33/±3 77/81 A0524XT-1WR2 ±24 ±21/±2 77/81 A1205XT-1WR2 ±5 ±100/±10 76/80 A1209XT-1WR2 ±9 ±56/±6 76/80 ±12 ±42/±5 77/81 ±15 ±33/±3 77/81 ±24 ±21/±2 77/81 ±15 ±33/±3 77/81 A2405XT-1WR2 ±5 ±100/±10 76/80 A2409XT-1WR2 ±9 ±56/±6 76/80 ±12 ±42/±5 77/81 ±15 ±33/±3 78/82 ±24 ±21/±2 74/80 A1212XT-1WR2 A1215XT-1WR2 12 (10.8-13.2) A1224XT-1WR2 A1515XT-1WR2 A2412XT-1WR2 A2415XT-1WR2 15 (13.5-16.5) 24 (21.6-26.4) A2424XT-1WR2 最大容性负载 (μF) 100 注：*正负输出两路容性负载一样。 输入特性 项目 输入电流（满载/空载） Min. Typ. Max. 3.3VDC 输入 -- 389/25 --/70 5VDC 输入 -- 250/20 --/60 12VDC 输入 -- 104/15 --/50 15VDC 输入 -- 83/12 --/35 24VDC 输入 -- 52/10 --/30 工作条件 单位 mA 2015.04.17-A/2 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 A_XT-1WR2 系列 反射纹波电流 3.3VDC 输入 冲击电压(1sec. max.) -- 15 -- -0.7 -- 5 5VDC 输入 -0.7 -- 9 12VDC 输入 -0.7 -- 18 15VDC 输入 -0.7 -- 21 24VDC 输入 -0.7 -- 输入滤波器类型 mA VDC 30 电容滤波 热插拔 不支持 输出特性 项目 Min. 工作条件 负载调节率 Max. 单位 见误差包络曲线图（图 1） 输出电压精度 线性调节率 Typ. -- -- 5VDC 输出 -- 12 -- 9VDC 输出 -- 9 -- 输入电压变化±1% 10% 到 100% 负载 ±1.2 12VDC 输出 -- 8 -- 15VDC 输出 -- 7 -- 24VDC 输出 -- -- % -- 6 纹波&噪声* 20MHz 带宽 -- 60 150 mVp-p 温度漂移系数 满载 -- -- ±0.03 %/℃ A24xxXT-1WR2/A0524XT-1WR2 -- -- 1 s 短路保护** 其他 可持续短路，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC 模块电源应用指南》； **对于 A0524XT-1WR2 型号和 A24xxXT-1WR2 系列的产品，短路时间超过 1 秒时务必切断输入电源。 通用特性 Min. Typ. Max. 项目 工作条件 绝缘电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V -- 20 -- pF 工作温度 温度≥100℃降额使用，（见图 2） -40 -- 105 -55 -- 125 存储温度 工作时外壳温升 Ta=25℃，输入标称，输出满载 -- 25 -- 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- -- 300 存储湿度 无凝结 -- -- 95 单位 ℃ %RH 峰值温度 Tc≤245℃，217℃以上时间最大为 60 s， 实际应用请参考 IPC/JEDEC J-STD-020D.1 标准。 回流焊温度 开关频率 满载，输入标称电压 平均无故障时间（MTBF） MIL-HDFK-217F@25℃ -- 100 -- KHz 3500 -- -- K hours 物理特性 外壳材料 黑色阻燃耐热环氧树脂（UL94-V0） 封装尺寸 15.24*11.20*7.25 mm 重量 2.0g (Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR22/EN55022 CLASS B（推荐电路见图 5） 辐射骚扰 CISPR22/EN55022 CLASS B（推荐电路见图 5） 静电放电 IEC/EN61000-4-2 Contact ±6KV perf. Criteria B 2015.04.17-A/2 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 A_XT-1WR2 系列 产品特性曲线 误差包络曲线图 温度降额曲线 +15% 输出电压精度( % ) +10% Ma x . +5% Ty p . 0 +2.5% M in. -5% -2.5% -7.5% -10% 10% 20% 40% 60% 80% 输 出功率百 分比(%) 120 100 80 60 20 0 100% 输出电流百分比（%） (标称输入电压) 图1 100 105 图2 效 率 Vs输出负载（Vin=5V） 效率Vs输入电压（满载） 90 90 80 85 70 A0505XT-1WR2 80 75 70 效率(%) 100 95 A0505XT-1WR2 60 50 40 65 30 60 20 55 10 0 50 10 4.5 4.6 4.7 4.8 4.9 5.0 5.1 5.2 5.3 5.4 5.5 20 30 输入电压(V) 40 50 60 70 80 90 100 输出电流百分比(%) 效 率 Vs输出负载（Vin=12V） 效率Vs输入电压（满载） 100 95 90 90 80 85 70 A1205XT-1WR2 80 75 70 效率(%) 100 效率(%) 40 0 -40 环境温度(℃) 100 效率(%) 安全工作区 40 A1205XT-1WR2 60 50 40 30 65 20 60 10 55 0 50 10 10.8 11.1 11.4 11.7 12.0 12.3 12.6 12.9 13.2 20 30 40 50 60 70 80 90 100 输出电流百分比(%) 输入电压(V) 设计参考 1. 典型应用 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 3 所示。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 对于输出稳压、过压及过流保护的最简单的装置是在其输入或输出端串接一个带过热保护的线性稳压器并连接一个电容滤波网络见图 4。 Vin GND Cin DC DC 图3 Cout Cout +Vo 0V -Vo Vin GND REG REG DC DC +Vo 0V REG -Vo 图4 2015.04.17-A/2 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 A_XT-1WR2 系列 推荐容性负载值表 (表 1) Vin(VDC) Cin(μF) Vo (VDC) Cout(μF) 3.3 4.7 ±5 4.7 5 4.7 ±9 2.2 12 2.2 ±12 1 15 2.2 ±15 1 24 1 ±24 0.47 2. EMC 典型推荐电路 LDM Vin DC/DC C1 GND GND 3.3/5/12 输入电压（VDC） +Vo Vin C2 LOAD EMI 4.7μF /50V C2 参考图 3 中 Cout 参数 LDM -Vo 15/24 C1 6.8μH CY -- 1nF /2KV 注：1.对于 24V 输入系列及 24V 输出系列需要添加 CY，CY 取值推荐为 1nF/2KV； CY 2.若图中元器件无附其参数说明，则此型号外围中不需要这个元器件。 图5 3. 输出负载要求 使用时，模块输出最小负载不能小于额定负载的 10%，以符合本技术手册的性能指标。若您所需的功率确实比较小，请在输出端并联一个 10%的假负载， 假负载一般为电阻，请注意电阻需降额使用。 4. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 第三角投影 4 5 0.60[0.024] 顶视图 1 1.00[0.039] 2.54[0.100] 7 2 4 5 12.20[0.480] 2 2.10[0.083] 1 A 0.25[0.010] 顶视图 10 0~5 ° 7 8.30[0.327] 10 11.20±0.30[0.441±0.012] 15.24±0.50[0.600±0.020] 2.54[0.100] 10.16[0.400] 10.16[0.400] 7.00[0.276] 7.25[0.285] 注:栅格距离为2.54*2.54mm 前视图 引脚方式 右视图 A 0.10 注: 尺寸单位:mm[inch] 端子截面公差:±0.10[±0.004] 未标注公差:±0.25[±0.010] 0.88[0.035] 引脚 功能 1 GND 2 Vin 4 0V 5 -Vo 7 +Vo 10 NC NC:不能与任何外部电路连接 2EXT1WAR201-A0 2015.04.17-A/2 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 A_XT-1WR2 系列 注： 1. 包装信息请参见《产品出货包装信息》 ，包装包编号：58210023； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
