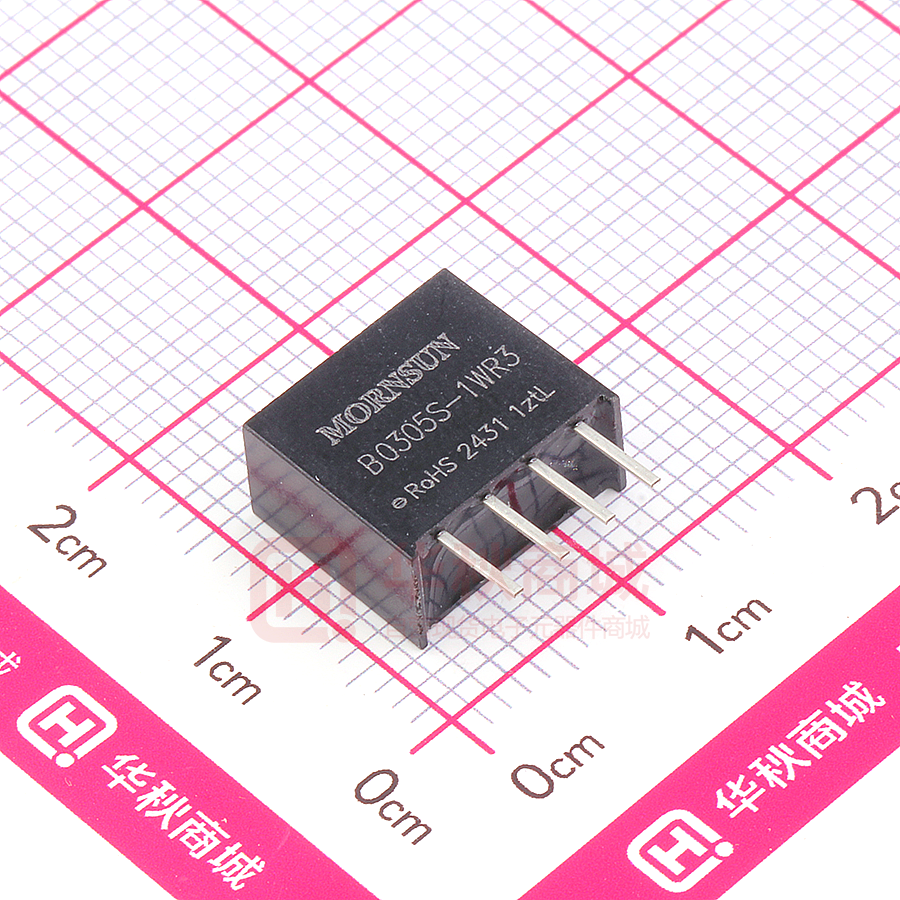

B0305S-1WR3

DC/DC 模块电源 B03_S-1WR3 系列 1W，定电压输入，隔离非稳压单路输出 产品特点  可持续短路保护  空载输入电流低至 10mA  工作温度范围：-40℃ to +105℃  效率高达 85%  隔离电压 1500VDC  国际标准引脚方式 专利保护 RoHS B03_S-1WR3 系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计的。该产品适用 于：纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等。 选型表 输出 输入电压(VDC) 认证 -- 产品型号 满载效率(%) Min./Typ. 最大容性负载 (µF) 303/30 75/79 2400 5 200/20 78/82 2400 9 111/11 81/85 1000 电压 (VDC) 电流 (mA) Max./Min. B0303S-1WR3 3.3 B0305S-1WR3 B0309S-1WR3 B0312S-1WR3 标称值 (范围值) 3.3 (2.97-3.63) 12 83/8 78/82 560 B0315S-1WR3 15 67/7 78/82 560 B0324S-1WR3 24 42/4 80/84 220 输入特性 项目 输入电流（满载/空载） Min. Typ. Max. 3.3VDC 输出 -- 384/10 405/-- 其他输出 -- 370/18 389/-- -- 15 -- -0.7 -- 工作条件 3.3VDC 输入 反射纹波电流* 冲击电压(1sec. max.) 输入滤波器 单位 mA 5 VDC Max. 单位 电容滤波 热插拔 不支持 注：*反射纹波电流测试方法详见《DC-DC（定压）模块电源应用指南》。 输出特性 项目 Min. 工作条件 线性调节率 输入电压变化±1% 负载调节率 10% 到 100% 负载 纹波&噪声* 20MHz 带宽 温度漂移系数 Typ. 见误差包络曲线图（图 1） 输出电压精度 3.3VDC 输出 -- -- 1.5 其他输出 -- -- 1.2 3.3VDC 输出 -- 12 18 其他输出 -- 8 15 3.3VDC/5VDC/9VDC/12VDC/ 15VDC 输出 -- 30 75 24VDC 输出 -- 50 100 -- ±0.02 -- 100% 负载 短路保护 -% mVp-p %/℃ 可持续，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（定压）模块电源应用指南》。 2021.11.15-A/0 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B03_S-1WR3 系列 通用特性 项目 工作条件 Min. Typ. Max. 单位 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100kHz/0.1V -- 20 -- pF 工作温度 温度≥85℃降额使用（见图 2） -40 -- 105 -55 -- 125 工作时外壳温升 Ta=25℃ -- 25 -- 引脚耐焊接温度 焊点距离外壳 1.5mm, 10 秒 -- -- 300 存储湿度 无凝结 5 -- 95 存储温度 ℃ %RH 10-150Hz, 5G, 0.75mm. along X, Y and Z 振动 开关频率 100%负载，标称输入电压 平均无故障时间 MIL-HDBK-217B@25℃ -- 220 -- kHz 3500 -- -- k hours 物理特性 外壳材料 黑色阻燃耐热塑料（UL94 V-0） 封装尺寸 11.60 x 6.00 x 10.16mm 重量 1.3g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 4） 辐射骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 4） 静电放电 IEC/EN61000-4-2 Air ±8kV，Contact ±6kV per. Criteria B 产品特性曲线 3.3VDC 输出 其他输出 图1 图2 2021.11.15-A/0 第 2 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B03_S-1WR3 系列 设计参考 正负双路 1. 典型应用 +Vo 若要求进一步减小输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 3 所示。 Vin Cout 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 0V Cin DC DC Cout GND -Vo 推荐容性负载值表 (表 1) 单路 +Vo Vin GND Cin DC DC Cout 0V 图3 Vin Cin Vo Cout 3.3VDC 10µF/25V 3.3VDC 10µF/16V -- -- 5VDC 10µF/16V -- -- 9VDC 2.2µF/16V -- -- 12VDC 2.2µF/25V -- -- 15VDC 1µF/25V -- -- 24VDC 1µF/50V 2. EMC 典型推荐电路 输出电压 3.3/5VDC C1/C2 输入 电压 3.3VDC EMI CY 9/12/15/24VDC 4.7µF /16V -- 270pF /4kVDC VISHAY HGZ102MBP TDK CD45-E2GA102M-GKA C3 参考表 1 中 Cout 参数 LDM 6.8µH 图4 3. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2021.11.15-A/0 第 3 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B03_S-1WR3 系列 外观尺寸、建议印刷版图 注： 1. 包装信息请参见《产品出货包装信息》 ，包装包编号：58200003； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
