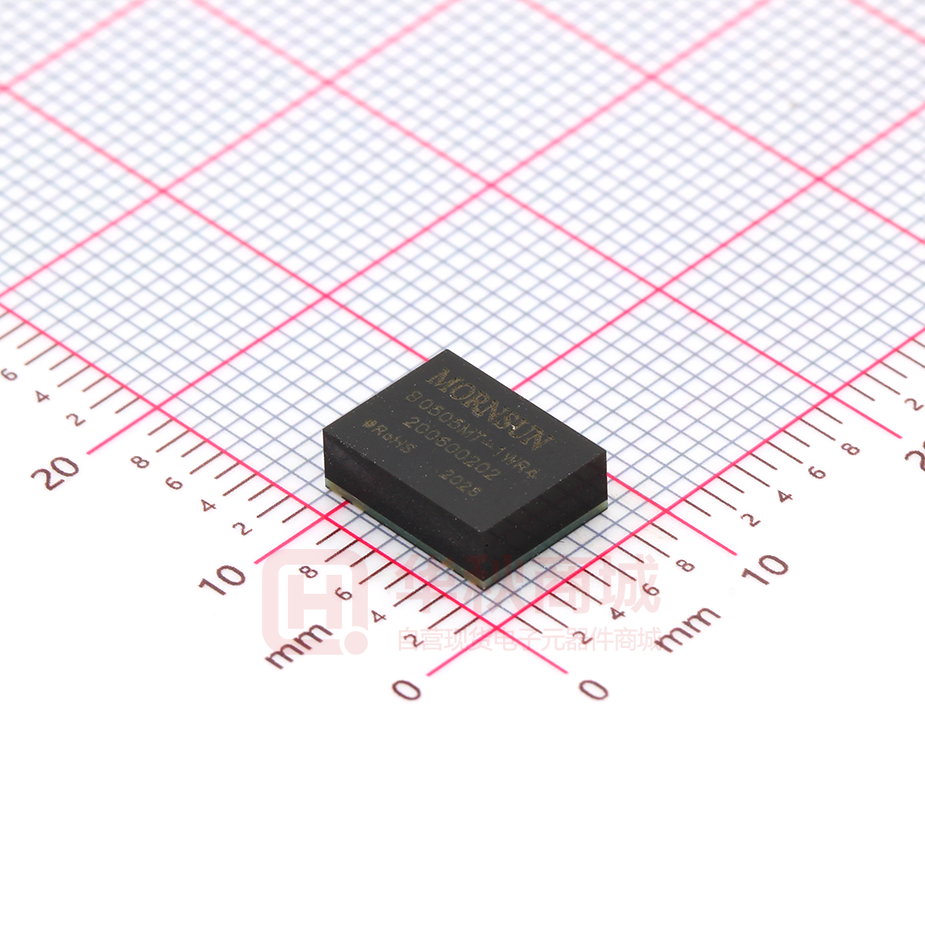

B0505MT-1WR4

DC/DC 模块电源 B05xxMT-1WR4 系列 1W，定电压输入，隔离非稳压单路输出 产品特点  超小体积、超薄 DFN 封装(9.00 x 7.00 x 3.10mm)  隔离电容低至 8pF  隔离电压 3000VDC  工作温度范围: -40℃ to +125℃  效率高达 85%  可持续短路保护  通过 IEC62368, UL62368, EN62368 认证 CB 专利保护 RoHS  通过 AEC-Q100 汽车标准测试 B05xxMT-1WR4系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于： 数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等。 选型表 输出 输入电压(VDC) 认证 产品型号 UL/CE/CB B0505MT-1WR4 标称值 （范围值） 输出电压 (VDC) 输出电流 (mA) Max./Min. 5 (4.5-5.5) 5 200/20 满载效率(%) Min./Typ. 最大容性负载 (µF) 81/85 2400 输入特性 项目 工作条件 输入电流（满载/空载） 5VDC 输入 反射纹波电流* 冲击电压（1sec. max.） 5VDC 输入 Min. Typ. Max. 单位 -- 235/7 247/15 mA -- 10 -- mA -0.7 -- 9 VDC 输入滤波器类型 电容滤波 热插拔 不支持 注：*反射纹波电流测试方法详见《DC-DC（定压）模块电源应用指南》。 输出特性 项目 Min. 工作条件 Typ. Max. 单位 见误差包络曲线图（图 1） 输出电压精度 -- -- 1.2 -- 8 15 % --- 30 75 mVp-p ±0.02 -- %/℃ 线性调节率 输入电压变化±1% 负载调节率 10% 到 100% 负载 纹波噪声* 20MHz 带宽 温度漂移系数 满载 -- 短路保护 -- 可持续，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（定压）模块电源应用指南》。 通用特性 项目 工作条件 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 绝缘电阻 输入-输出，绝缘电压 500VDC 隔离电容 输入-输出，100kHz/0.1V 工作温度 温度≥105℃降额使用（见图 2） 存储温度 工作时外壳温升 Ta=25℃ Min. Typ. Max. 单位 3000 -- -- VDC 1500 -- -- VAC 1000 -- -- MΩ -- 8 -- pF -40 -- 125 -55 -- 125 -- 10 -- ℃ 2020.10.10-A/2 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B05xxMT-1WR4 系列 存储湿度 -- 无凝结 %RH 95 峰值温度 Tc≤245℃，217℃以上时间最大为 60 s 回流焊温度* 10-150Hz, 0.75mm, 5G, 90Min. along X, Y and Z 振动 开关频率 满载，输入标称电压 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ 潮敏等级(MSL) -- -- 300 7500 -- -- kHz -- k hours 等级 3 IPC/JEDEC J-STD-020D.1 注：*实际应用请参考 IPC/JEDEC J-STD-020D.1 标准。 物理特性 外壳材料 黑色阻燃耐热环氧树脂（UL94 V-0） 封装尺寸 9.00 x 7.00 x 3.10 mm 重量 0.5(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 4） 辐射骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 4） 静电放电 IEC/EN61000-4-2 Contact ±8kV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 传导骚扰抗扰度 IEC/EN61000-4-6 3Vr.m.s perf. Criteria A 产品特性曲线 图1 图2 2020.10.10-A/2 第 2 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B05xxMT-1WR4 系列 设计参考 1. 典型应用 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 3 所示。 但应注意选用合适的滤波电容，对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 +Vo Vin Cin DC DC GND Cout 推荐容性负载值表 (表 1) Vin(VDC) Cin(µF) Vo (VDC) Cout(µF) 5 4.7 5 10 0V 图3 2. EMC 典型推荐电路 EMC 推荐电路参数值表 (表 2) 输出电压（VDC） 输入 电压 5VDC EMI 5 C1/C2 4.7µF /25V CY 47pF/4KVDC C3 参考表 1 中 Cout 参数 LDM 6.8µH 图4 3. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 2020.10.10-A/2 第 3 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B05xxMT-1WR4 系列 载带包装示意图 温升测试 PCB 布板图 注： 1. 包装信息请参见《产品出货包装信息》，卷盘包装包编号：58240017； 2. 此产品焊接设计可参照《IPC7093》，焊接指导参照《DFN 封装产品热风枪焊接作业指南》、《DFN 封装产品焊接指南》； 3. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 4. 最大容性负载均在输入电压范围、满负载条件下测试； 5. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
