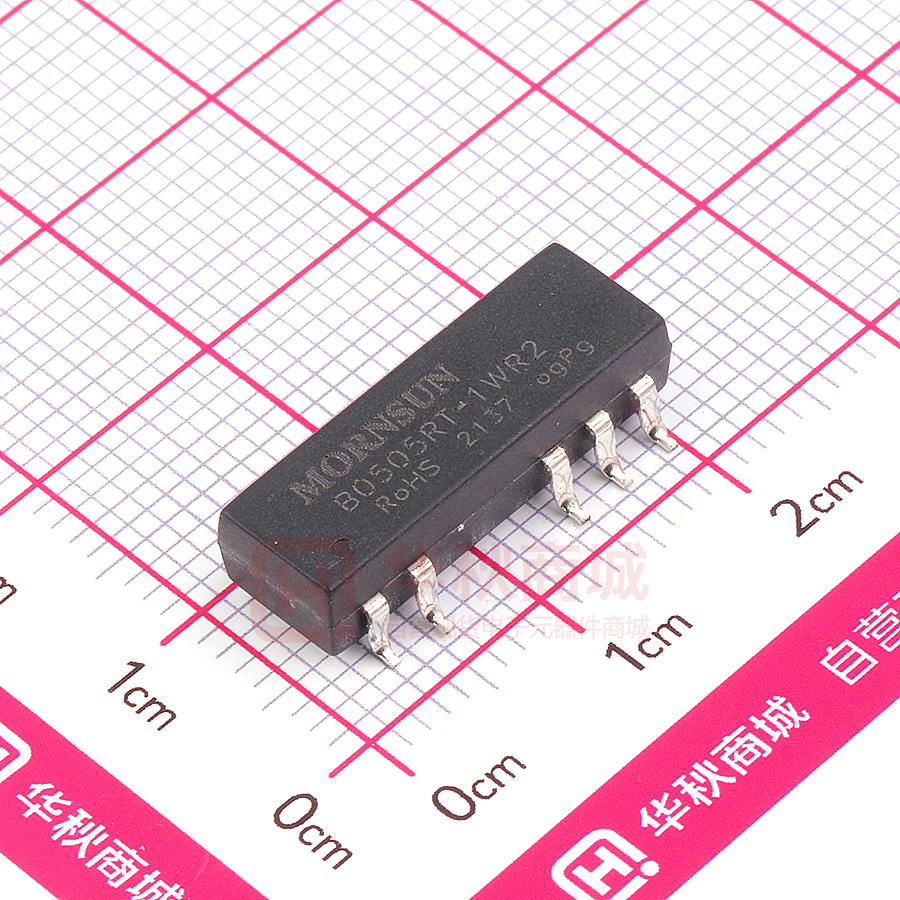

B0505RT-1WR2

DC/DC 模块电源 B_RN-1WR2 & B_RT-1WR2 系列 1W，定电压输入，隔离非稳压单路输出 产品特点       RoHS 专利保护 体积小，超薄封装 可持续短路保护 隔离电压 1500VDC 工作温度范围: -40℃～+105℃ 温度特性好 国际标准引脚方式 B_RN-1WR2 & B_RT-1WR2 系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计 的。该产品适用于： 1.输入电源的电压比较稳定（电压变化范围 ±10%Vin）； 2.输入输出之间要求隔离（隔离电压≤1500VDC）； 3.对输出电压稳定度要求不高； 如：纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等。 选型表 输出 输入电压(VDC) 效率(%, Min./Typ.) @满载 产品型号 标称值 (范围值) 输出电压 (VDC) 输出电流 (mA) (Max./Min.) B0505RN-1WR2 5 (4.5-5.5) 5 200/20 72/76 5 200/20 72/76 B0505RT-1WR2 最大容性负载 (µF) 220 输入特性 工作条件 Min. Typ. Max. 单位 输入电流（空载/满载） 5V 输入 -- 25/250 -- mA 输入冲击电压(1sec. max.) 5V 输入 -0.7 -- 9 VDC 反射纹波电流 5V 输入 -- 15 -- mA Max. 单位 项目 输入滤波器 电容滤波 输出特性 项目 工作条件 Min. Typ. 见误差包络曲线图（图 1） 输出电压精度 线性调节率 输入电压变化±1% -- 负载调节率 10% 到 100% 负载 -- 12 15 % 纹波&噪声* 20MHz 带宽 -- 60 100 mVp-p 温度漂移系数 100% 负载 -- -- ±0.03 %/°C 输出短路保护 -- ±1.2 -- 可持续，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC 模块电源应用指南》。 通用特性 Min. Typ. Max. 项目 工作条件 绝缘电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V -- 20 -- pF 工作温度 温度≥85℃降额使用，（见图 2） -40 -- 105 -55 -- 125 工作时外壳温升 Ta=25℃ -- 25 -- 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- -- 300 存储温度 回流焊温度 单位 ℃ 峰值温度 Tc≤245℃，217℃以上时间最大为 60 s， 实际应用请参考 IPC/JEDEC J-STD-020D.1 标准。 2014.05.06-A/0 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司 DC/DC 模块电源 B_RN-1WR2 & B_RT-1WR2 系列 存储湿度 无凝结 开关频率 100%负载，输入标称电压 平均无故障时间 MIL-HDFK-217F@25℃ -- -- 95 -- 100 3500 -- % KHz 300 -- K hours 物理特性 外壳材料 黑色阻燃耐热环氧树脂（UL94-V0） 封装尺寸 B_RN-1WR2 19.50*9.50*4.68mm B_RT-1WR2 19.50*10.53*5.00mm 重量 1.4g (Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR22/EN55022 CLASS B（推荐电路见图 4） 辐射骚扰 CISPR22/EN55022 CLASS B（推荐电路见图 4） 静电放电 IEC/EN61000-4-2 Contact ±6KV Air ±8KV perf. Criteria B 产品特性曲线 温度曲线图 误差包络曲线图 120 +5% 典型负 额定 输出 电压 载曲线 输出功率 百分比(% ) +10% 100 +2.5% -2.5% 输出电压 精度（%） -7.5% 10 50 70 80 60 安全工作区 40 20 0 -40 100 输出电流百分比（%） （标称输入电压） 0 40 环境温度(℃) 85 105 图2 图1 设计参考 1.典型应用 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 3 所示。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 +Vo Vin C in DC DC GND C out 0V 推荐容性负载值表 (表 1) Vin(VDC) Cin(µF) Vo (VDC) Cout(µF) 5 4.7 5 10 对于实际输出功率小于 0.5W 之应用场合,建议不外接电容。 图3 2014.05.06-A/0 第 2 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司 DC/DC 模块电源 B_RN-1WR2 & B_RT-1WR2 系列 2.EMC 典型推荐电路（CLASS B） 参数说明： 输入电压（V） LDM Vin Vin DC/DC C0 GND +Vo GND EMI C1 LOAD C0 C1 LDM 5 4.7µF /50V 10µF /50V 6.8µH 0V 图4 3.输出负载要求 为了确保该模块能够高效可靠的工作，使用时，其输出最小负载不能小于额定负载的 10%。若您所需功率确实较小，请在输出端并联一个电阻，建议阻 值相当于 10%额定功率，需降额使用。 4.更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 B_RN-1WR2 系列 2014.05.06-A/0 第 3 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司 DC/DC 模块电源 B_RN-1WR2 & B_RT-1WR2 系列 B_RT-1WR2 系列 注： 1. 包装信息请参见《产品出货包装信息》 ，包装包编号：58200027； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
