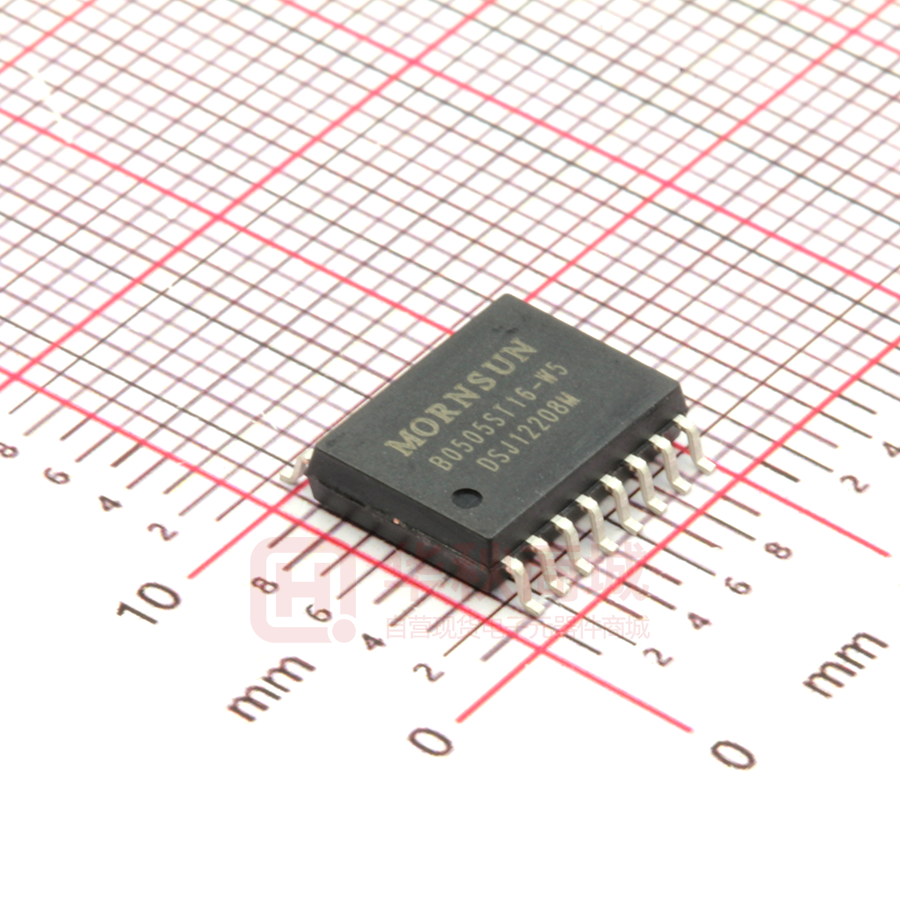

B0505ST16-W5

DC/DC 模块电源 B0505ST16-W5 0.5 W，定电压输入，隔离单路稳压输出 产品特点  高达 5kVAC 的隔离电压，加强绝缘  宽工作温度范围：-55℃ to +125℃  输出电压可调 3.3V、3.7V、5.0V、5.4V  ±150kV/us CMTI  满足 AEC-Q100 汽车标准（测试中）  满足 IEC62368/UL62368/EN62368（测试中）  满足 EN60601-1, ANSI/AAMI ES60601-1(2xMOPP)  SOIC16 封装 RoHS  内置软启动、过温保护、输出过载保护和短路保护功 能 B0505ST16-W5 产品满足加强绝缘的要求，主要用于需要小体积高隔离、低隔离电容、低漏电流的电源应用场合，适用于医疗、电力、 IGBT 驱动、汽车等应用场合。该产品适用于： 1.输入电源的电压比较稳定（电压变化范围±10%Vin）； 2.输入输出之间要求隔离（ 隔离电压≤5000VAC ）； 如：医疗采集隔离，高压采集电路，IGBT 驱动电路，汽车控制与驱动系统等。 选型表 输出 输入电压(VDC) 认证 -- 产品型号 标称值 （范围值） 电流 （mA） Max./Min. 3.3 150/15 40/48 3.7 135/14 40/48 5.0 100/10 45/53 5.4 92/9 45/53 5 (4.5-5.5) B0505ST16-W5 满载效率(%) Min./Typ. 电压* （VDC） 最大容性负载 （uF） 1000 注：*B0505ST16-W5 可通过 Trim 引脚调节输出电压： 1.当 Trim 短接至 Vo 时， 输出电压为 5V； 2.当 Trim 通过 100kΩ短接至 Vo 时， 输出电压为 5.4V； 3.当 Trim 短接至 0V 时， 输出电压为 3.3V； 4.当 Trim 通过 100kΩ短接至 0V 时， 输出电压为 3.7V。 输入特性 项目 输入电流（满载/空载） Min. Typ. Max. 3.3 VDC 输出 -- 208/14 --/20 3.7 VDC 输出 -- 208/14 --/20 5.0 VDC 输出 -- 187/12 --/20 5.4 VDC 输出 -- 187/12 --/20 工作条件 5 VDC 输入 热插拔 遥控脚(Ctrl) 输入欠压保护 单位 mA 不支持 模块开启 接高电平(2.0-5.5VDC) 模块关断 接 GND 或悬空或低电平(0-0.8VDC) 关断时输入电流 -- -- 100 uA 输入上升过程中的欠压保护阈值 -- -- 3.0 V 输入下降过程中的欠压保护阈值 2.1 -- -- V -- 0.2 0.6 V 欠压保护滞回电压 输出特性 项目 工作条件 Min. Typ. Max. 输出电压精度 100%负载 -- ±3 ±7 单位 % 2021.09.17-A/1 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B0505ST16-W5 线性调节率 输入电压变化±1% -- -- ±0.2 % 负载调节率 10% 到 100% 负载 -- ±1 ±2 % 纹波噪声* 20MHz 带宽，100%负载 -- 50 100 mVp-p -- -- 100 mV -- -- 0.5 ms -- 165 -- ℃ -- 220 -- mA 瞬态响应偏差 瞬态恢复时间 过温关断点 标称输入电压，25%负载阶跃变化 结温 电流限制点 短路保护 可持续短路，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（定压）模块电源应用指南》。 通用特性 项目 工作条件 工作温度 见图 1 存储温度 存储湿度 无凝结 Max. -55 -- 125 -55 -- 150 5 -- 95 IPC/JEDEC J-STD-020D.1 单位 ℃ %RH MSL 3 开关频率 平均无故障时间（MTBF） Typ. 峰值温度 Tc≤260℃，217℃以上时间最大为 90 s 回流焊温度* 潮敏等级(MSL) Min. MIL-HDBK-217F@25℃ -- 60 -- MHz 36600 -- -- k hours 注：*实际应用请参考 IPC/JEDEC J-STD-020D.1 标准。 隔离特性 Min. Typ. Max. 8 -- -- 项目 工作条件 外部间隙 测量输入端至输出端，隔空最短距离 外部爬电距离 测量输入端至输出端，沿壳体最短距离 8 -- -- mm 交流电压 -- 600 -- VRMS 直流电压 -- 849 -- VDC ±100 ±150 -- kV/us -- -- 3.5 pF 最大工作隔离电压 单位 mm 共模瞬变抗扰度（CMTI） 输入(pin1~8)-输出(pin9~16)，VCM=1200VRMS 隔离电容 输入(pin1~8)-输出(pin9~16)，100kHz/0.1V 绝缘电阻 输入(pin1~8)-输出(pin9~16)，绝缘电压 500VDC 1000 -- -- GΩ 隔离电压 输入(pin1~8)-输出(pin9~16)，测试时间 1 分钟 5000 -- -- VAC 物理特性 外壳材料 黑色阻燃耐热环氧树脂 封装尺寸 10.3 x 10.3 x 2.5mm 重量 0.35 g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 3 ） 辐射骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 3 ） 静电放电 IEC/EN61000-4-2 Air ±8kV , Contact ±6kV perf. Criteria B 2021.09.17-A/1 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B0505ST16-W5 产品特性曲线 图1 设计参考 1. 典型应用 典型应用电路如图 2 所示，输入、输出电容（必须）容值详见表 1，Trim 功能表见表 2。 推荐容性负载值表 (表 1) Cin Cout 10uF/16V 10uF/16V Trim 功能表 (表 2) Trim 电阻 图2 Vo R1 R2 0Ω -- 5V 100kΩ -- 5.4V -- 0Ω 3.3V -- 100kΩ 3.7V -- -- 不支持 2. EMC 典型推荐电路 EMC 推荐电路参数值表 (表 3) C1/C2 10uF /16V C3 参考表 1 中 Cout 参数 LDM 6.8uH 图3 2021.09.17-A/1 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B0505ST16-W5 3. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 2021.09.17-A/1 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 B0505ST16-W5 载带包装示意图 注： 1. 包装信息请参见《产品出货包装信息》； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
