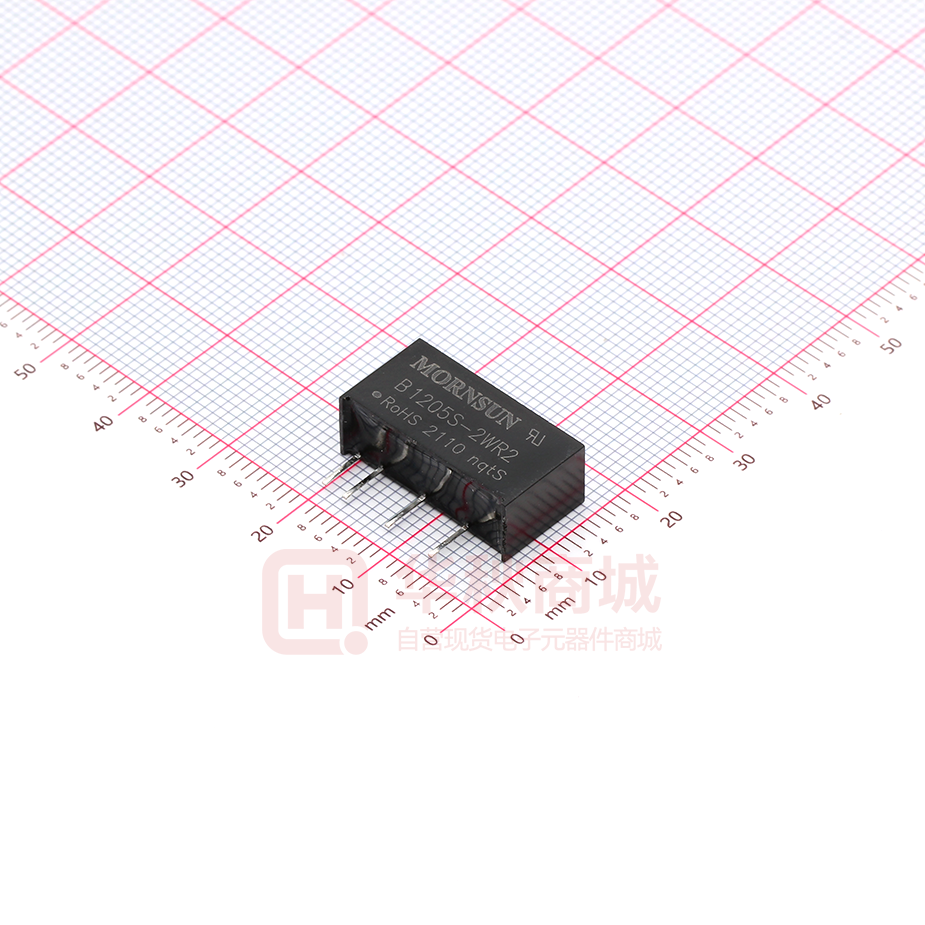

B1205S-2WR2

DC/DC 模块电源 A_S-2WR2 & B_S-2WR2 系列 2W，定电压输入，隔离非稳压 正负双路/单路输出 产品特点 z 可持续短路保护 z 工作温度范围: -40℃～+105℃ z 效率高达 86% z 功率密度高 z 小型 SIP 封装 z 隔离电压 1500VDC z 无需外加元件 z 国际标准引脚方式 专利保护 RoHS A_S-2WR2 & B_S-2WR2 系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用 于： 1. 输入电源的电压比较稳定（电压变化范围±10%Vin）； 2. 输入输出之间要求隔离（隔离电压≤1500VDC）； 3. 对输出电压稳定度要求不高； 4. 典型应用：纯数字电路场合，一般低频模拟电路场合，继电器驱动电路，数据交换电路场合等。 选型表 输入电压(VDC) 输出电压(VDC) 效率 (%, Min./Typ.) @满载 A0503S-2WR2 ±3.3 ±303/±30 67/80 A0505S-2WR2 ±5 ±200/±20 76/80 A0509S-2WR2 ±9 ±111/±11 80/84 A0512S-2WR2 ±12 ±83/±8 80/84 A0515S-2WR2 ±15 ±67/±7 78/82 A0524S-2WR2 ±24 ±42/±4 80/84 3.3 400/40 75/79 5 400/40 80/84 B0509S-2WR2 9 222/22 75/79 B0512S-2WR2 12 167/17 80/84 B0515S-2WR2 15 133/13 80/84 B0524S-2WR2 24 83/8 80/84 产品型号 -- UL/CE -- B0503S-2WR2 UL/CE B0505S-2WR2 UL/CE -UL/CE UL/CE B0905S-2WR2 B0912S-2WR2 5 (4.5-5.5) 9 (8.1-9.9) 5 400/40 75/79 12 167/17 79/83 A1205S-2WR2 ±5 ±200/±20 76/80 ±9 ±111/±11 80/84 A1212S-2WR2 ±12 ±83/±8 80/84 A1215S-2WR2 ±15 ±67/±7 80/84 ±24 ±42/±4 80/84 3.3 400/40 75/79 B1203S-2WR2 B1205S-2WR2 UL/CE 标称值 （范围值） A1209S-2WR2 A1224S-2WR2 -- 输出 输出电流(mA) (Max./Min.) 认证 12 (10.8-13.2) 5 400/40 78/82 B1209S-2WR2 9 222/22 77/81 B1212S-2WR2 12 167/17 80/84 B1215S-2WR2 15 133/13 81/85 B1224S-2WR2 24 83/8 82/86 最大容性负载* (μF) 100 220 100 220 2015.04.20-A/2 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 A_S-2WR2 & B_S-2WR2 系列 ---UL/CE UL/CE A1505S-2WR2 ±5 ±200/±20 76/80 ±15 ±67/±7 80/84 5 400/40 76/80 B1515S-2WR2 15 133/13 81/85 A2403S-2WR2 ±3.3 ±303/±30 76/80 A1515S-2WR2 15 (13.5-16.5) B1505S-2WR2 A2405S-2WR2 ±5 ±200/±20 76/80 A2409S-2WR2 ±9 ±111/±11 82/86 A2412S-2WR2 ±12 ±83/±8 80/84 A2415S-2WR2 ±15 ±67/±7 80/84 ±24 ±42/±4 80/84 3.3 400/40 75/79 5 400/40 76/80 B2409S-2WR2 9 222/22 82/86 B2412S-2WR2 12 167/17 80/84 B2415S-2WR2 15 133/13 82/86 B2424S-2WR2 24 83/8 82/86 A2424S-2WR2 -- 24 (21.6-26.4) B2403S-2WR2 B2405S-2WR2 UL/CE 100 220 100 220 注：*正负输出两路容性负载一样。 输入特性 项目 输入电流（满载/空载） 工作条件 Min. Typ. Max. 5V 输入 -- 506/35 --/60 9V 输入 -- 268/25 --/50 12V 输入 -- 208/20 --/50 15V 输入 -- 167/15 --/35 24V 输入 -- 104/10 --/30 -- 15 -- 5V 输入 -0.7 -- 9 9V 输入 -0.7 -- 12 反射纹波电流 冲击电压(1sec. max.) 12V 输入 -0.7 -- 18 15V 输入 -0.7 -- 21 24V 输入 -0.7 -- 30 输入滤波器类型 单位 mA mA VDC 电容滤波 热插拔 不支持 输出特性 项目 Min. 工作条件 负载调节率 纹波&噪声* 输入电压变化±1% 10% 到 100% 负载 3.3VDC 输出 -- -- ±1.5 其他输出 -- -- ±1.2 3.3V 输出 -- -- 18 5V 输出 -- 12 -- 9V 输出 -- 9 -- 12V 输出 -- 8 -- 单位 % 15V 输出 -- 7 -- -- 6 -- -- 75 200 mVp-p -- -- ±0.03 %/℃ -- -- 1 s 20MHz 带宽 A24xxS-2WR2/B24xxS-2WR2 A0524S-2WR2/B0524S-2WR2 其他 -- 24V 输出 温度漂移系数 短路保护** Max. 见误差包络曲线图（图 1） 输出电压精度 线性调节率 Typ. 可持续短路，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC 模块电源应用指南》； **对于 A24xxS-2WR2/B24xxS-2WR2 系列，A0524S-2WR2/B0524S-2WR2 型号的产品，短路时间超过 1 秒时务必切断输入电源。 2015.04.20-A/2 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 A_S-2WR2 & B_S-2WR2 系列 通用特性 项目 工作条件 Min. Typ. Max. 单位 绝缘电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V -- 20 -- pF 工作温度 温度≥85℃降额使用，（见图 2） -40 -- 105 -55 -- 125 工作时外壳温升 Ta=25℃，输入标称，输出满载 -- 25 -- 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- -- 300 存储湿度 无凝结 -- -- 95 开关频率 满载，输入标称电压 -- 100 -- KHz 平均无故障时间（MTBF） MIL-HDFK-217F@25℃ -- K hours 存储温度 3500 -- ℃ %RH 物理特性 外壳材料 黑色阻燃耐热塑料（UL94-V0） 封装尺寸 19.65*7.05*10.16mm 重量 2.4g(Typ.) 冷却方式 自然空冷 EMC 特性 传导骚扰 EMI EMS 静电放电 CISPR22/EN55022 CLASS B（推荐电路见图 4） CISPR22/EN55022 CLASS B（推荐电路见图 4） A_S-2WR2 IEC/EN61000-4-2 Contact ±6KV perf. Criteria B B_S-2WR2 IEC/EN61000-4-2 Contact ±8KV perf. Criteria B 辐射骚扰 产品特性曲线 3.3VDC 输出 误差包络曲线图 误差包络曲线图 +15% Max . +10% +1.0% 0 Ty p . -5% -7.5% M in. -10% -15% 10% 20% 输出电压精度( % ) +5% -15% 40% 60% Ty p . 0 +2.5% M in. -5% -2.5% -7.5% -10% 100% 80% Max . +5% 10% 20% 输 出电流 百分比 （%） (标 称输 入电压) 40% 60% 80% 100% 输出 电流百 分比（%） (标 称输入 电压) 图1 温度降额曲线图 120 输 出 功 率 百 分 比(%) 输出电压精度( % ) +10% 其他输出 100 80 60 安全工作区 40 20 0 -40 0 40 85 105 环境温度(℃) 图2 2015.04.20-A/2 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 A_S-2WR2 & B_S-2WR2 系列 效 率 Vs输入电压（满载） 效 率 Vs输出负载（Vin=5V） 100 95 90 90 80 85 B0505S-2WR2 80 75 效率(%) 效率(%) 100 70 60 50 70 40 65 30 60 B0505S-2WR2 20 55 10 50 4.5 4.6 4.7 4.8 4.9 5 0 5.1 5.2 5.3 5.4 5.5 10 输入电压(V) 30 40 50 60 70 80 90 100 输出电流百分比(%) 效 率 Vs输入电压（满载） 100 效 率 Vs输出负载（Vin=12V） 100 95 90 90 70 效率(%) 80 75 70 B1212S-2WR2 80 B1212S-2WR2 85 效率(%) 20 60 50 40 65 30 60 20 55 10 50 0 10.8 11.1 11.4 11.7 12.0 12.3 12.6 12.9 13.2 10 20 30 输入电压(V) 40 50 60 70 80 90 100 输出电流百分比(%) 设计参考 1. 典型应用 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 3 所示。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 推荐容性负载值表 (表 1) 正负双路 Vin GND Cout DC DC Cin Cout +Vo 0V -Vo 单路 +Vo Vin GND DC DC Cin Cout 0V Vin (VDC) Cin (μF) 单路输出 电压 Vo (VDC) Cout (μF) 双路输出 电压 Vo (VDC) Cout (μF) 5 4.7 3.3/5 10 ±3.3/±5 4.7 9/12 2.2 9/12 2.2 ±9/±12 1 15 2.2 15/24 1 ±15/±24 0.47 24 1 -- -- -- -- 图3 1. EMC 典型推荐电路（CLASS B） 输入电压（VDC） LDM Vin C1 GND +Vo Vin DC/DC C2 GND 图4 CY -Vo (0V) 5/9/12/15 C1/C2 C3 LOAD EMI CY 24 4.7μF /50V -- 1nF/2KV C3 参考图 3 中 Cout 参数 LDM 6.8μH 注：1.对于 24V 输入系列需要添加 CY，CY 取值推荐为 1nF/2KV； 2.若图中元器件无附其参数说明，则此型号外围中不需要这个元器件。 2015.04.20-A/2 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 A_S-2WR2 & B_S-2WR2 系列 2. 输出负载要求 使用时，模块输出最小负载不能小于额定负载的 10%，以符合本技术手册的性能指标。若您所需的功率确实比较小，请在输出端并联一个 10%的假负载， 假负载一般为电阻，请注意电阻需降额使用。 3. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 注： ，包装包编号：58200001； 1. 包装信息请参见《产品出货包装信息》 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
