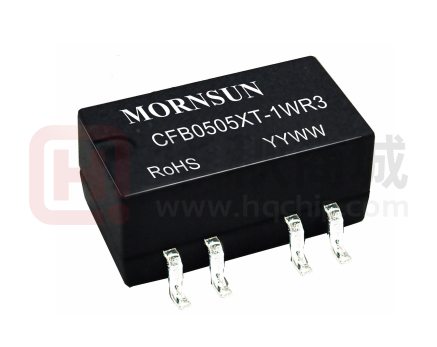

CFB0505XT-1WR3

DC/DC 模块电源 CFB0505XT-1WR3 1W，定电压输入，隔离非稳压单路输出 产品特点  可持续短路保护  工作温度范围: -40℃ to +105℃  小型 SMD 封装  隔离电压 3000VAC/4200VDC  国际标准引脚方式  满足汽车 EMC 标准  满足 AEC-Q100 汽车标准（测试中） 专利保护 RoHS  通过 EN62368 认证 CFB0505XT-1WR3 产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计的。可运用于汽 车控制与驱动系统如车用通讯系统电机控制器、发动机控制系统、点火系统、电机电压监测、电子油门踏板、汽车轮胎压力检测系统、 车门与尾灯控制器、空调控制以及电池管理系统（BMS）等系统。 选型表 认证 产品型号 输入电压(VDC) 标称值 （范围值） CE CFB0505XT-1WR3 5 (4.5-5.5) 输出 电压 (VDC) 电流 (mA) Max./Min. 5 200/20 满载效率(%) Min./Typ. 最大容性负载 (µF) 78/82 2200 输入特性 项目 工作条件 输入电流（满载/空载） 5VDC 输入 反射纹波电流* 冲击电压(1sec. max.) Min. Typ. Max. 单位 -- 244/5 257/10 mA -- 15 -- mA -0.7 -- 9 VDC 输入滤波器类型 电容滤波 热插拔 不支持 注：*反射纹波电流测试方法详见《DC-DC（定压）模块电源应用指南》。 输出特性 项目 Min. 工作条件 Typ. Max. 单位 见误差包络曲线图（图 1） 输出电压精度 线性调节率 输入电压变化±1% -- -- 1.2 -- 负载调节率 10% 到 100% 负载 -- 10 15 % 纹波噪声* 20MHz 带宽 -- 60 100 mVp-p 温度漂移系数 满载 -- ±0.02 -- %/℃ 短路保护 可持续，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（定压）模块电源应用指南》。 通用特性 项目 绝缘电压 工作条件 Min. Typ. Max. 单位 输入-输出，测试时间 1 分钟，漏电流小于 1mA 4200 -- -- VDC 输入-输出，测试时间 1 分钟，漏电流小于 5mA 3000 -- -- VAC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V -- 20 -- pF 工作温度 温度≥85℃降额使用，（见图 2） -40 -- 105 -55 -- 125 -- 15 -- 存储温度 工作时外壳温升 Ta=25℃ ℃ 2019.08.15-A/1 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 CFB0505XT-1WR3 存储湿度 -- 无凝结 -- 95 %RH 峰值温度 Tc≤245℃，217℃以上时间最大为 60 s 回流焊温度* 开关频率 满载，输入标称电压 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ -- 270 K hours 3500 --频率 10-1000Hz，振幅 1mm，加速度 10g，X, Y, Z 各 4 个 循环 振动 等级 1 IPC/JEDEC J-STD-020D.1 潮敏等级(MSL) KHz -- 注：*实际应用请参考 IPC/JEDEC J-STD-020D.1 标准。 物理特性 外壳材料 黑色阻燃耐热塑料（UL94 V-0） 封装尺寸 15.24 x 11.40 x 7.25 mm 重量 1.3g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR25/EN55025 CLASS 3（推荐电路见图 4） 辐射骚扰 CISPR25/EN55025 CLASS 3（推荐电路见图 4） 静电放电 ISO10605 传导抗扰度 ISO11452-4 200mA perf. Criteria A 辐射抗扰度 ISO11452-2 100V/m perf. Criteria A Air ±8kV , Contact ±4kV perf. Criteria B 产品特性曲线 误差包络曲线图 温度降额曲线 +15% 输出电压精度 +10% Max . +5% Ty p . 0 +2.5% M in. -5% -2.5% -7.5% -10% 10% 20% 40% 60% 80% 输 出 功率 百 分比(% ) 1 20 1 00 80 60 20 0 100% 安全工作区 40 输出电流百分比 (标 称 输 入 电 压) 40 0 -4 0 8 5 1 05 环 境 温 度(℃ ) 图1 图2 设计参考 1. 典型应用 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 3 所示。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 推荐容性负载值表 (表 1) +Vo Vin Cin DC DC GND Cout Vin(VDC) Cin(µF) Vo (VDC) Cout(µF) 5 4.7 5 10 0V 图3 2. EMC 典型推荐电路 2019.08.15-A/1 第 2 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 CFB0505XT-1WR3 EMC 推荐电路参数值表 (表 2) EMI 图4 注：使用此外围会产生压降，使用时需要根据实际情况提高输入电压。 输入电压（VDC） 5 C1/C2/C3 10uF/25V C4 10µF LDM1 47µH LDM2 82µH LCM（镍锌） 1.5mH 3. 输出负载要求 为了确保该模块能够高效可靠地工作，使用时，其输出最小负载不能小于额定负载的 10%。若您所需功率确实较小，请在输出端并联一个电阻，建议阻 值相当于 10%额定功率，需降额使用。 4. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 2019.08.15-A/1 第 3 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 CFB0505XT-1WR3 注： 1. 包装信息请参见《产品出货包装信息》，管包装包编号：58210023，卷盘包装包编号：58210034； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
