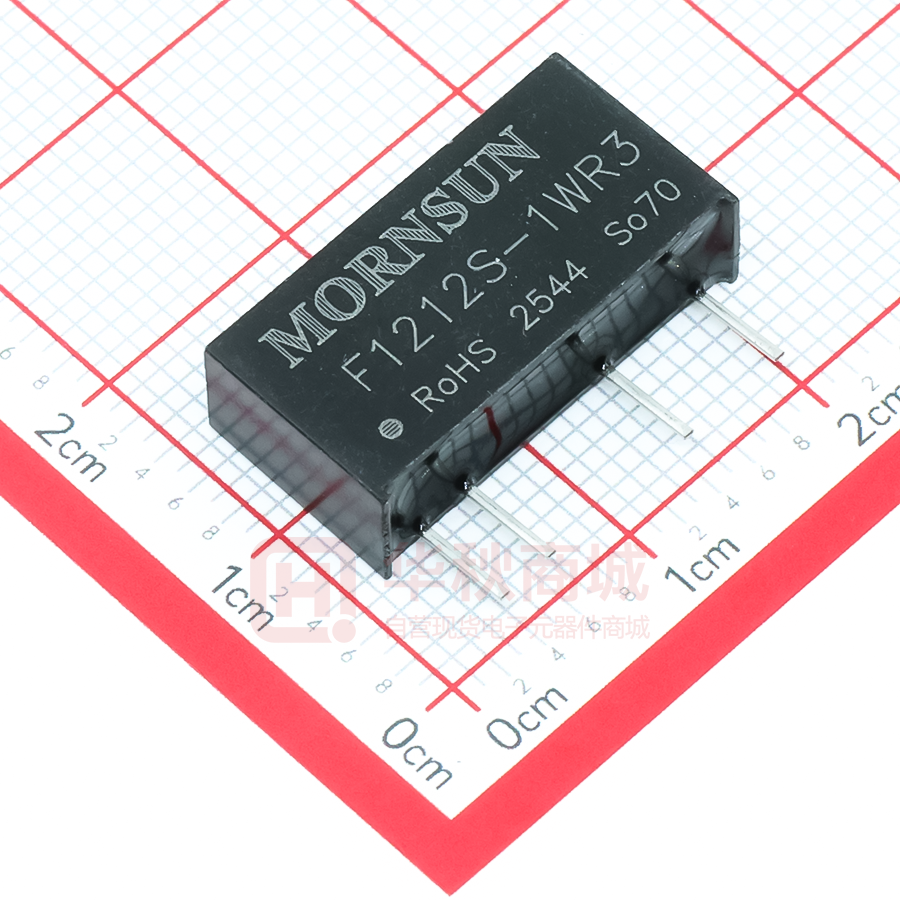

F1212S-1WR3

DC/DC 模块电源 E_S-1WR3 & F_S-1WR3 系列 1W，定电压输入，隔离非稳压正负双路/单路输出 产品特点  可持续短路保护  空载输入电流低至 8mA  工作温度范围：-40℃ to +105℃  效率高达 81%  隔离电压 3000VDC  国际标准引脚方式  通过 IEC62368, UL62368, EN62368 认证 CB 专利保护 RoHS E_S-1WR3 & F_S-1WR3 系列产品是专门针对线路板上分布式电源系统中需要产生两组与输入电源隔离的电压的应用场合而设计的。该 产品适用于：纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等。 选型表 认证 UL/CE/CB -- 输出 最大容性负载 (µF)* ±152/±15 71/75 1200 ±5 ±100/±10 76/80 1200 E1209S-1WR3 ±9 ±56/±5 76/80 470 E1212S-1WR3 ±12 ±42/±5 77/81 220 E1215S-1WR3 ±15 ±34/±4 77/81 220 ±24 ±21/±2 76/80 100 3.3 303/30 71/75 2400 5 200/20 76/80 2400 F1209S-1WR3 9 111/12 76/80 1000 F1212S-1WR3 12 83/9 76/80 560 F1215S-1WR3 15 67/7 77/81 560 电压 (VDC) 电流(mA) Max./MIn. E1203S-1WR3 ±3.3 E1205S-1WR3 E1224S-1WR3 F1203S-1WR3 UL/CE/CB 输入电压(VDC) 标称值 （范围值） 满载效率(%) Min./Typ. 产品型号 12 (10.8-13.2) F1205S-1WR3 F1224S-1WR3 24 42/5 77/81 220 E1505S-1WR3 ±5 ±100/±10 76/80 1200 E1509S-1WR3 ±9 ±56/±5 76/80 470 E1512S-1WR3 ±12 ±42/±5 76/80 220 E1515S-1WR3 ±15 ±34/±4 77/81 220 ±24 ±21/±2 77/81 100 5 200/20 76/80 2400 F1509S-1WR3 9 111/12 76/80 1000 F1512S-1WR3 12 83/9 76/80 560 F1515S-1WR3 15 67/7 77/81 560 -- F1524S-1WR3 24 42/5 77/81 220 UL/CE/CB E2405S-1WR3 ±5 ±100/±10 74/80 1200 -- E2409S-1WR3 ±9 ±56/±5 74/80 470 E2412S-1WR3 ±12 ±42/±5 75/81 220 E2415S-1WR3 ±15 ±34/±4 73/79 220 ±24 ±21/±2 74/80 100 F2403S-1WR3 3.3 303/30 69/75 2400 F2405S-1WR3 5 200/20 73/79 2400 F2407S-1WR3 7.2 139/13 74/80 1000 -UL/CE/CB -- E1524S-1WR3 F1505S-1WR3 UL/CE/CB UL/CE/CB -- E2424S-1WR3 15 (13.5-16.5) 24 (21.6-26.4) 2021.02.08-A/1 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 E_S-1WR3 & F_S-1WR3 系列 F2409S-1WR3 UL/CE/CB F2412S-1WR3 F2415S-1WR3 24 (21.6-26.4) F2424S-1WR3 9 111/12 74/80 1000 12 83/9 75/81 560 15 67/7 75/81 560 24 42/5 75/81 220 注：*正负输出两路容性负载一样。 输入特性 项目 输入电流（满载/空载） Min. Typ. Max. 12VDC 输入 -- 112/8 118/-- 15VDC 输入 -- 84/8 88/-- 24VDC 输入 -- 56/8 59/-- -- 15 -- 12VDC 输入 -0.7 -- 18 15VDC 输入 -0.7 -- 21 24VDC 输入 -0.7 -- 30 工作条件 反射纹波电流* 冲击电压(1sec. max.) 输入滤波器类型 单位 mA VDC 电容滤波 热插拔 不支持 注：*反射纹波电流测试方法详见《DC-DC（定压）模块电源应用指南》。 输出特性 项目 Min. 工作条件 线性调节率 负载调节率 Typ. Max. 单位 见误差包络曲线图（图 1） 输出电压精度 输入电压变化±1% 10% -100% 负载 纹波&噪声* 20MHz 带宽 温度漂移系数 100% 负载 3.3VDC 输出 -- -- 1.5 其他输出 -- -- 1.2 3.3VDC 输出 -- 15 20 5VDC 输出 -- 10 15 其他输出 -- 8 10 24VDC 输出 -- 50 100 其他输出 -- 30 75 -- ±0.02 -- 短路保护 -- % mVp-p %/℃ 可持续，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（定压）模块电源应用指南》。 通用特性 项目 工作条件 Min. Typ. Max. 单位 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 3000 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100kHz/0.1V -- 20 -- pF 工作温度 温度≥100℃降额使用，（见图 2） -40 -- 105 -55 -- 125 存储温度 工作时外壳温升 Ta=25℃ -- 25 -- 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- -- 300 存储湿度 无凝结 5 -- 95 ℃ %RH 10-150Hz, 5G, 0.75mm. along X, Y and Z 振动 开关频率 100% 负载，标称输入电压 平均无故障时间(MTBF) MIL-HDBK-217F@25℃ -- 260 -- kHz 3500 -- -- k hours 物理特性 外壳材料 黑色阻燃耐热塑料（UL94 V-0） 2021.02.08-A/1 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 E_S-1WR3 & F_S-1WR3 系列 封装尺寸 19.65 x 6.00 x 10.16mm 重量 2.1g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电 IEC/EN61000-4-2 Air ±8kV，Contact ±6kV，perf. Criteria B 注：参照图 4 推荐电路测试。 产品特性曲线 3.3VDC 输出 其他输出 图1 图2 2021.02.08-A/1 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 E_S-1WR3 & F_S-1WR3 系列 设计参考 1. 典型应用 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 3 所示。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 推荐容性负载值表 (表 1) 正负双路 Vin GND Cin DC DC Cout Cout +Vo Vin Cin 单路输出 0V 12VDC 2.2µF/25V 3.3VDC -Vo 15VDC 2.2µF/25V 5VDC 10µF16V ±5VDC 4.7µF/16V 24VDC 1µF/50V 7.2VDC 2.2µF/16V ±9VDC 1µF/16V -- -- 9VDC 2.2µF/16V ±12VDC 1µF/25V -- -- 12VDC 2.2µF/25V ±15VDC 0.47µF/25V -- -- 15VDC 1µF/25V -- -- 24VDC 1µF/50V 单路 +Vo Vin GND Cin DC DC Cout 0V 图3 Cout 双路输出 Cout 10µF/16V ±3.3VDC 4.7µF/16V ±24VDC 0.47µF/50V -- -- 2. EMC 解决方案——推荐电路 正负双路 EMC 推荐电路参数值表 (表 2) EMI 单路 C1/C2 4.7µF /50V CY 270pF/3000VDC C3/C4 参考表 1 中 Cout 参数 LDM 6.8µH 图4 3. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2021.02.08-A/1 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 E_S-1WR3 & F_S-1WR3 系列 外观尺寸、建议印刷版图 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58200001； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
