FC-LX1D2

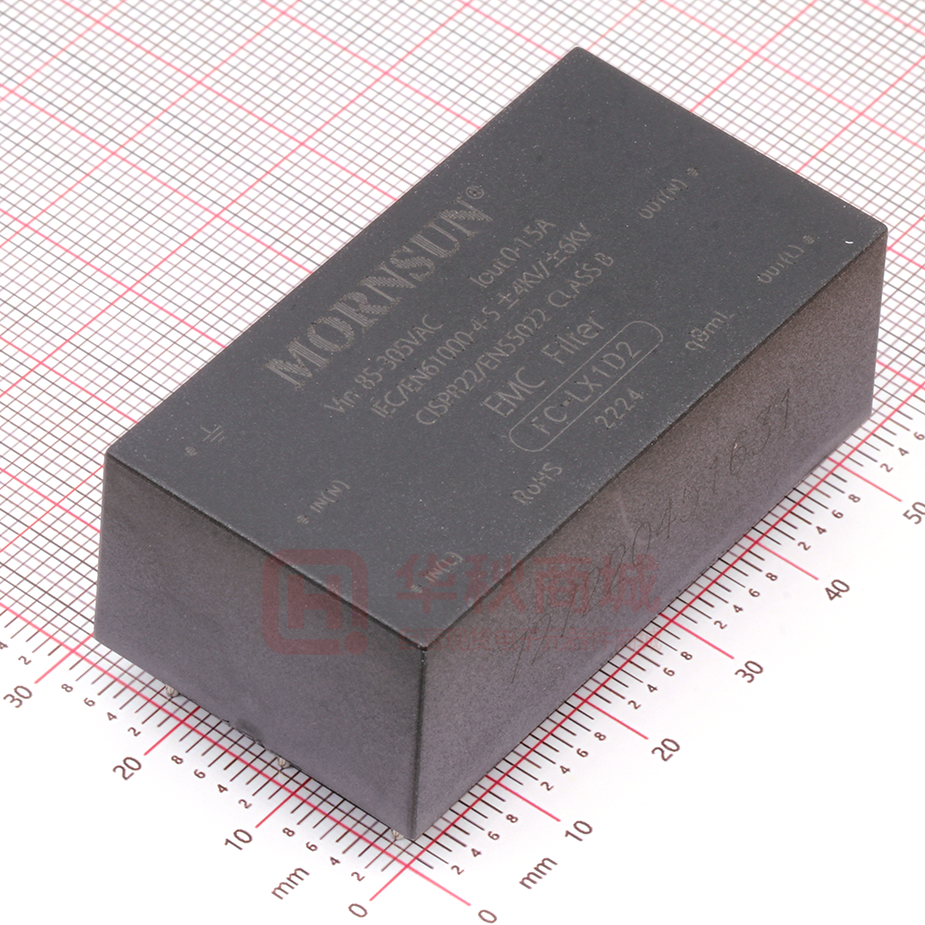

EMC 滤波器 FC-LX1D & FC-LX1D2 系列 EMC 滤波器 产品特点 l 全球宽输入电压：85~305VAC l 配套电源使用可使电源 EMI 符合 CISPR22/EN55022 Class B 限值要求 l 工作温度范围：-40℃~+85℃ l 体积小，适用 PCB、接线式和导轨式等多种安装方式 RoHS 本产品适用于模拟电路等对噪声比较敏感的场合。将此模块加装在 AC/DC 模块的前端，FC-LX1D 可以使产品符合 IEC/EN61000-4-5 标准中的 ±2KV(2Ω内阻)/±4KV(12Ω内阻)的浪涌等级要求，FC-LX1D2 可以使产品符合±4KV(2Ω内阻)/±6KV(12Ω内阻)的浪涌等级要 求，同时都可以使配套使用的电源模块符合 CISPR22/EN55022 Class B 的 EMI 限值要求。 配合金升阳 AC/DC 模块电源使用，AC/DC 模块电源的最大输入电压应不大于 EMC 滤波器的最大工作电压，AC/DC 模块电源的最 大输入电流应小于 EMC 滤波器的额定工作电流。 选型表 产品型号 输入电压范围(VAC) 额定电流(A)(max) FC-LX1D 85～305 1.5 FC-LX1D2 85～305 1.5 注：产品型号后缀加“A2S”为接线式封装，后缀加“A4S”为导轨式封装，如：FC-LX1DA4S。 通用特性 项目 工作条件 工作温度 测试电压（线-地） Typ. Max. -40 -- 85 -55 -- 125 220VAC @0.5A -- -- 5 220VAC @1.0A -- -- 20 220VAC @1.5A -- -- 30 测试 1 分钟，漏电流：5mA -- 2000 -- 存储温度 工作时外壳温升 Min. 单位 ℃ VAC 物理特性 外壳材料 大小尺寸 黑色阻燃耐热塑料（UL94-V0） FC-LX1D 卧式封装 33.70x22.20x18.00 mm A2S 接线式封装 76.00x31.50x26.80 mm A4S 导轨式封装 76.00x31.50x31.40 mm 2014.08.21-A/3 第 1 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FC-LX1D & FC-LX1D2 系列 FC-LX1D2 重量 FC-LX1D 卧式封装 53.80x28.80x19.00 mm A2S 接线式封装 76.00x31.50x27.80 mm A4S 导轨式封装 76.00x31.50x32.40 mm 20g/40g/60g(Typ) 卧式封装/ A2S 接线式封装/ A4S 导轨 式封装 FC-LX1D2 50g/70g/90g(Typ) 频率衰减特性 项目 衰减率 Min. Typ. Max. FC-LX1D -- 20 -- FC-LX1D2 -- 30 -- 工作条件 150KHz—1GHz 单位 dB 设计标准 配套我司 AC/DC 电源模块使用，FC-LX1D 可使配套使用的电源模块满足 IEC/EN61000-4-5 标准的±2KV(2Ω内阻)/±4KV(12Ω内阻)浪涌等级要求， FC-LX1D2 可使配套使用的电源模块满足 IEC/EN61000-4-5 标准的±4KV(2Ω内阻)/±6KV(12Ω内阻)浪涌等级要求，以及满足 CISPR 22/EN55022 Class B 的限值要求。 EMC 特性 ① FC-LX1D 浪涌测试结果 输入端电压波形(差模 2.11KV) 输入端电压波形(共模 4.06KV) 输出端电压波形(差模 0.98KV) 输出端电压波形(共模 0.88KV) 注：以上测试结果是在 FC-LX1D 开路条件下测得。 2014.08.21-A/3 第 2 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FC-LX1D & FC-LX1D2 系列 ② FC-LX1D2 浪涌测试结果 输入端电压波形(差模 4.06KV) 输出端电压波形(差模 1.13KV) 输入端电压波形(共模 6.06KV) 输出端电压波形(共模 1.00KV) 注：以上测试结果是在 FC-LX1D2 开路条件下测得。 设计参考 1. 内部原理图 IN(L) OUT(L) IN(L ) OUT(L ) IN(N) OUT(N) IN(N) OUT(N) （图 2）FC-LX1D2 （图 1）FC-LX1D 2. 典型应用电路 L FUSE IN(L) O UT(L) FC-LX1D2 N IN(N) O UT(N) AC(L) +Vo AC -DC CO NVE RTER O UTPUT AC(N) -Vo FUSE（保险管）：由于不同电源模块输入电流的差异，保险管的推荐值请参考电源模块的技术手册上关于保险管推荐值的说明。 2014.08.21-A/3 第 3 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FC-LX1D & FC-LX1D2 系列 3. 配套电源模块产品型号 型号 EMI （裸机） EMI （配合本系列 产品） EFT （裸机） EFT （配合本系列产 品） 浪涌抗扰度 （裸机） 浪涌抗扰度 （配合 FCLX1D） 浪涌抗扰度 （配合 FCLX1D2） LB(03-25)10BXX(LT) 系列 CISPR22/EN5 5022 CLASS B -- IEC/EN61000-44 ±2KV IEC/EN61000-4-4 ±4KV IEC/EN61000-45 ±1KV/±2KV IEC/EN61000-45 ±2KV/±4KV -- LD(01-02)10BXX 系列 CISPR22/EN5 5022 CLASS B -- -- IEC/EN61000-4-4 ±2KV -- IEC/EN61000-45 ±1KV/±2KV -- LD03-10BXX 系列 CISPR22/EN5 5022 CLASS A CISPR22/EN55 022 CLASS B -- IEC/EN61000-4-4 ±2KV -- IEC/EN61000-45 ±1KV/±2KV -- LD05-20BXX 系列 CISPR22/EN5 5022 CLASS A CISPR22/EN55 022 CLASS B IEC/EN61000-44 ±2KV IEC/EN61000-4-4 ±4KV IEC/EN61000-45 ±1KV/±2KV IEC/EN61000-45 ±2KV/±4KV -- LD05-23BXX 系列 CISPR22/EN5 5022 CLASS B -- IEC/EN61000-44 ±2KV IEC/EN61000-4-4 ±4KV IEC/EN61000-45 ±1KV IEC/EN61000-45 ±2KV/±4KV -- LD10-20BXX 系列 CISPR22/EN5 5022 CLASS A CISPR22/EN55 022 CLASS B IEC/EN61000-44 ±2KV IEC/EN61000-4-4 ±4KV IEC/EN61000-45 ±1KV IEC/EN61000-45 ±2KV/±4KV -- LD10-23BXX 系列 CISPR22/EN5 5022 CLASS B -- IEC/EN61000-44 ±2KV IEC/EN61000-4-4 ±4KV IEC/EN61000-45 ±1KV IEC/EN61000-45 ±2KV/±4KV -- LD12-20BXX 系列 CISPR22/EN5 5022 CLASS B -- IEC/EN61000-44 ±4KV -- IEC/EN61000-45 ±2KV -- IEC/EN61000 -4-5 ±4KV/±6KV LD20-10BXX 系列 CISPR22/EN5 5022 CLASS B -- IEC/EN61000-44 ±4KV -- IEC/EN61000-45 ±2KV -- IEC/EN61000 -4-5 ±4KV/±6KV LH 系列 CISPR22/EN5 5022 CLASS B -- IEC/EN61000-44 ±2KV IEC/EN61000-4-4 ±4KV IEC/EN61000-45 ±1KV/±2KV IEC/EN61000-45 ±2KV/±4KV -- 电力系统专 用电源 LH(ER2)系列 CISPR22/EN5 5022 CLASS A CISPR22/EN55 022 CLASS B IEC/EN61000-44 ±4KV -- IEC/EN61000-45 ±2KV/±4KV -- EC/EN610004-5 ±4KV/±6KV LM3000J0512-03E CISPR22/EN5 5022 CLASS B -- IEC/EN61000-44 ±4KV -- IEC/EN61000-45 ±2KV/±4KV -- EC/EN610004-5 ±4KV/±6KV 4. 更多信息，请参考 AC-DC 应用笔记 www.mornsun.cn 2014.08.21-A/3 第 4 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FC-LX1D & FC-LX1D2 系列 FC-LX1D 外观尺寸、建议印刷版图 FC-LX1DA2S 外观尺寸 2014.08.21-A/3 第 5 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FC-LX1D & FC-LX1D2 系列 FC-LX1DA4S 外观尺寸 FC-LX1D2 外观尺寸、建议印刷版图 2014.08.21-A/3 第 6 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FC-LX1D & FC-LX1D2 系列 FC-LX1D2A2S 外观尺寸 FC-LX1D2A4S 外观尺寸 2014.08.21-A/3 第 7 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FC-LX1D & FC-LX1D2 系列 注： 1. 包装信息请参见《产品出货包装信息》，卧式封装包装包编号：58220014(FC-LX1D)、58220005(FC-LX1D2)，A2S/ A4S 包装包编号：58220022； 2. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
