FL2D-30-103

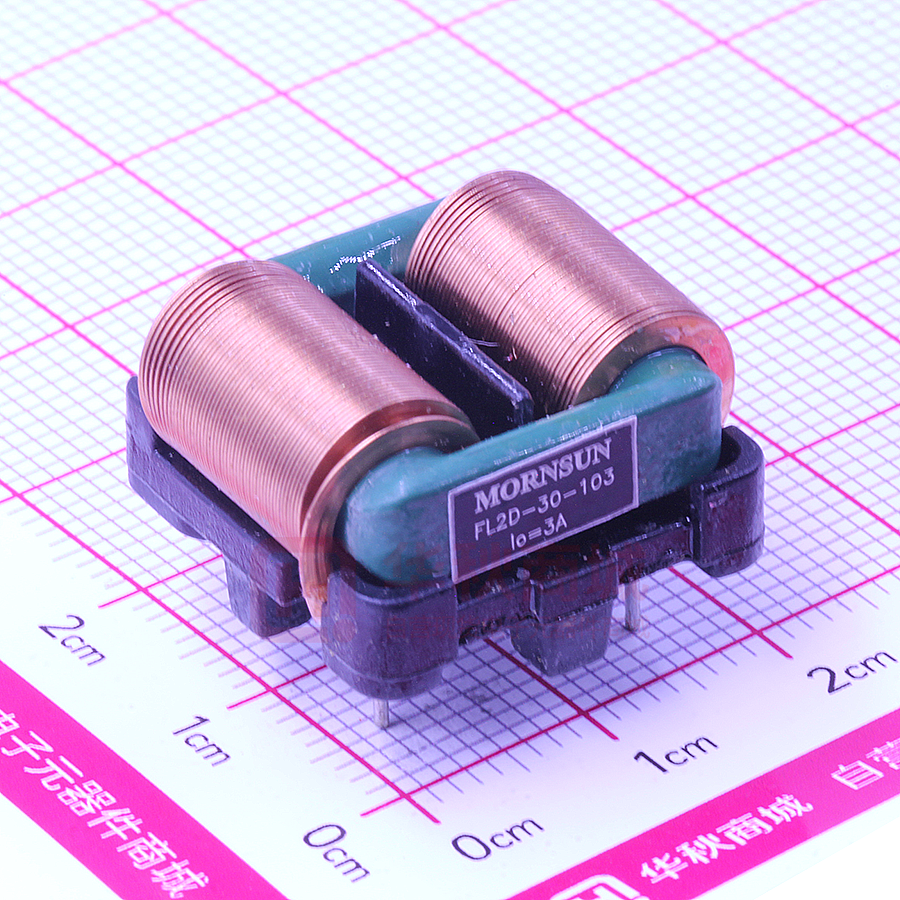

EMC 滤波器 FL2D-xx-xxx 系列 共模滤波器 产品特点  温度特性好  小体积  干扰抑制能力强  具有高可靠性  满足 UL508 隔离要求 RoHS 适用于模拟电路等对噪声及 EMC 比较敏感的场合。在模块的输入端加装一个 FL2D-xx-xxx 后，模块输出端的噪声可以大幅度减少, 能够显著提高 EMC 等级。 选型表 产品型号 电感值 (μH)(typ.) 最大工作电流(A) DCR(mΩ) (max) 重量(g) (typ) FL2D-Z5-103 10000*2 0.5 500*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-Z5-153 15000*2 0.5 600*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-Z5-223 22000*2 0.5 650*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-10-102 1000*2 1.0 70*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-10-222 2200*2 1.0 90*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-10-332 3300*2 1.0 100*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-10-472 4700*2 1.0 140*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-10-502 3500*2 1.0 220*2 3.4 15*7.8*18 见外观尺寸图 9 FL2D-10-682 6800*2 1.0 160*2 6.5 19*11*23.5 见外观尺寸图 2 FL2D-10-822 8200*2 1.0 180*2 6.5 19*11*23.5 见外观尺寸图 2 FL2D-10-203 20000*2 1.0 240*2 5.6 18*10*17.5 见外观尺寸图 8 FL2D-30-351 350*2 3.0 30*2 3.9 17*9.6*18 见外观尺寸图 1 FL2D-30-102 1000*2 3.0 40*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-30-222 2200*2 3.0 50*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-30-472 4700*2 3.0 70*2 4.5 17*9.6*18 见外观尺寸图 1 FL2D-30-103 10000*2 3.0 50*2 13.8 24.5*22.5*15.5 见外观尺寸图 3 FL2D-60-402 4000*2 6.0 35*2 20.0 24*23.5*19 见外观尺寸图 5 尺寸(L*W*H) FL2D-60-451 450*2 6.0 9*2 6.4 18*15*17 FL2D-A2-202 2000*2 12.0 145*2 25.2 26.5*25*16.5 见外观尺寸图 6 FL2D-D0-040 4*2 40.0 2*2 30.9 36*28*20 见外观尺寸图 4 见外观尺寸图 7 注：以上电感值在常温 25℃条件下测试的，表中 FL2D-30-103、FL2D-A2-202 电感值为最小值，其他型号均为典型值。 通用特性 项目 工作温度* 存储温度 工作条件 Min. Typ. Max. FL2D-10-502 -40 -- +125 其它 -40 -- +105 FL2D-10-502 -40 -- +125 其它 -40 -- +105 -- -- 95 %RH -50 -- -- % 存储湿度 感量误差范围 fo=1kHz, Uo=0.3V FL2D-30-351 2023.4.17-B/1 单位 ℃ 第 1 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 -35 -- -- 2000 -- -- 线对线 1500 -- -- 线对磁芯 1000 -- -- 其它 设定漏电流 1mA,测试时间 1 分钟 设定漏电流 5mA,测试时 隔离电压 间 1 分钟(仅 VDC FL2D-30-103、 FL2D-A2-202、 VAC FL2D-10-502) 振动 FL2D-30-103、FL2D-A2-202、FL2D-60-402、 FL2D-60-451、FL2D-D0-040 IEC60077、IEC 61373 车体 1 B 级 注：*工作温度范围包含电感本身发热。 FL2D-Z5-xxx 插入损耗曲线图(参考值) 2023.4.17-B/1 第 2 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 FL2D-10-xxx 插入损耗曲线图(参考值) FL2D-10-502 插入损耗曲线图(参考值) 2023.4.17-B/1 第 3 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 FL2D-30-xxx 插入损耗曲线图(参考值) 2023.4.17-B/1 第 4 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 FL2D-60-xxx 插入损耗曲线图(参考值) 2023.4.17-B/1 第 5 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 FL2D-A2-xxx 插入损耗曲线图(参考值) FL2D-D0-xxx 插入损耗曲线图(参考值) 引脚功能示意图 2023.4.17-B/1 第 6 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 外观尺寸、建议印刷版图 图1 图2 2023.4.17-B/1 第 7 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 图3 图4 2023.4.17-B/1 第 8 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 图5 图6 2023.4.17-B/1 第 9 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 图7 图8 2023.4.17-B/1 第 10 页 共 11 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 EMC 滤波器 FL2D-xx-xxx 系列 图9 注： 1. 包装信息请参见《产品出货包装信息》 ，包装包编号：58200055（FL2D-10-682、FL2D-10-822、FL2D-30-103、FL2D-A2-202），58210146 （FL2D-60-402），58210147（FL2D-60-451），58220135（FL2D-D0-040） ，58220123（FL2D-10-203） 、58220018（其他） ； 2. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
