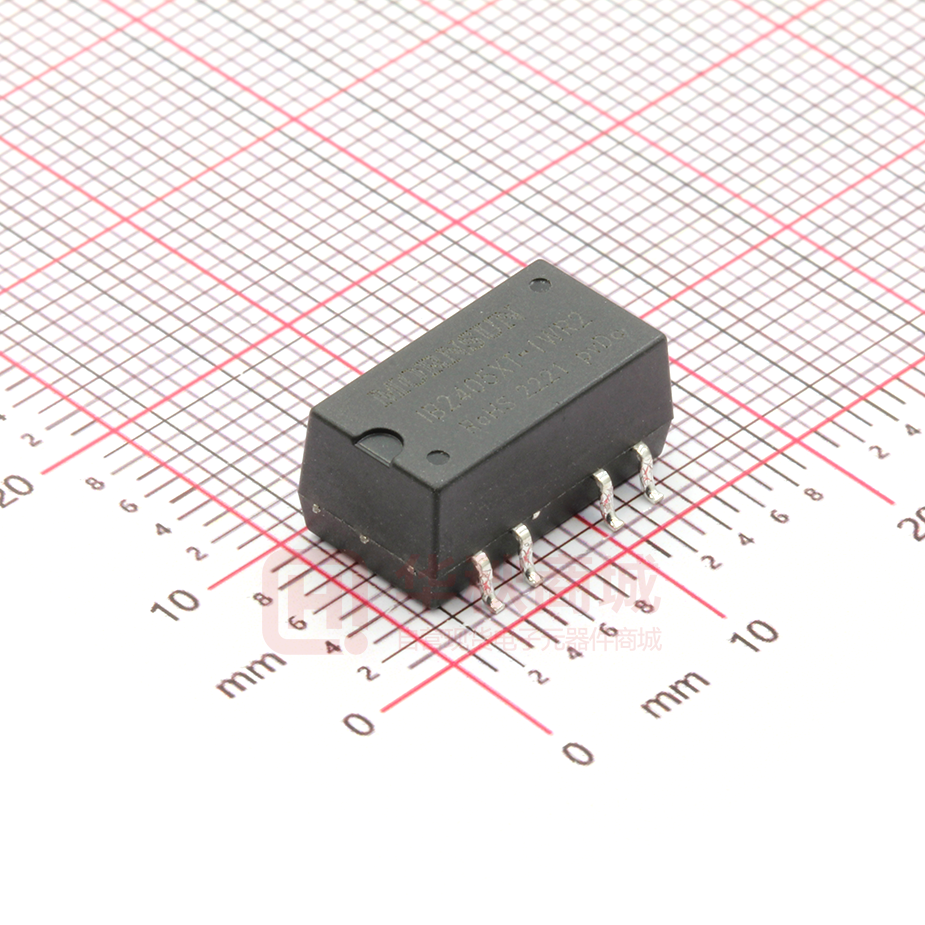

IB2405XT-1WR2

DC/DC 模块电源 IB_XT-1WR2 系列 1W，定电压输入，隔离稳压单路输出 产品特点         专利保护 RoHS 可持续短路保护 效率高达 75% 工作温度范围: -40℃ to +85℃ 隔离电压 1500VDC 小型 SMD 封装 无需外加元件 国际标准引脚方式 通过 EN60950 认证 IB_XT-1WR2 系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计的。 该产品适用于： 1.输入电源的电压比较稳定（电压变化范围 ±5%Vin）； 2.输入输出之间要求隔离（隔离电压≤1500VDC）； 3.对输出电压稳定度和输出纹波噪声要求较高。 选型表 认证 产品型号 输入电压(VDC) 标称值 (范围值) IB0503XT-1WR2 IB0505XT-1WR2 IB0512XT-1WR2 5 (4.75-5.25) IB0515XT-1WR2 CE IB1205XT-1WR2 IB1212XT-1WR2 IB1215XT-1WR2 IB2405XT-1WR2 IB2412XT-1WR2 IB2415XT-1WR2 输出 最大容性负载 (µF) 满载效率(%) Min./Typ. 输出电压 (VDC) 输出电流 (mA) Max./Min. 3.3 243/25 54/58 5 200/20 68/72 12 84/9 69/73 15 67/7 70/74 12 (11.4-12.6) 5 200/20 69/73 12 84/9 69/73 15 67/7 71/75 24 (22.8-25.2) 5 200/20 69/73 12 84/9 69/73 15 67/7 69/73 220 输入特性 项目 输入电流（满载/空载） 输入冲击电压(1sec. max.) Min. Typ. Max. 5V 输入 -- 270/15 -- 12V 输入 -- 115/10 -- 24V 输入 -- 56/7 -- 5V 输入 -0.7 -- 9 12V 输入 -0.7 -- 18 24V 输入 -0.7 -- 30 -- 15 -- 工作条件 反射纹波电流 输入滤波器 单位 mA VDC mA 电容滤波 输出特性 项目 工作条件 Min. Typ. 输出电压精度 100% 负载 -- -- ±3 线性调节率 输入电压变化±1% -- -- ±0.25 3.3VDC 输出 -- -- 3 其它输出 -- -- 2 -- 10 -- 负载调节率 10% 到 100% 负载 纹波* 20MHz 带宽 Max. 单位 % mVp-p 2020.03.18-A/4 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 IB_XT-1WR2 系列 噪声* 20MHz 带宽 -- 50 -- mVp-p 温度漂移系数 100% 负载 -- -- ±0.03 %/℃ 输出短路保护 可持续，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC 模块电源应用指南》。 通用特性 项目 工作条件 Min. Typ. Max. 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V pF 工作温度 温度≥71℃降额使用， （见图 1） 存储温度 工作时外壳温升 Ta=25℃ -- 20 -- -40 -- 85 -55 -- 125 -- 25 -- 单位 ℃ 峰值温度 Tc≤245℃，217℃以上时间最大为 60 s， 实际应用请参考 IPC/JEDEC J-STD-020D.1 标准。 回流焊温度 存储湿度 无凝结 -- -- 95 % 开关频率 100%负载，输入标称电压 -- 100 300 KHz 平均无故障时间 MIL-HDBK-217F@25℃ 3500 -- -- K hours 物理特性 外壳材料 黑色阻燃耐热环氧树脂（UL94 V-0） 封装尺寸 15.24 x 11.20 x 7.25mm 重量 2.0g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 3） 辐射骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 3） 静电放电 IEC/EN61000-4-2 Contact ±6KV perf. Criteria B 产品特性曲线 温度降额曲线图 输出 功率百分比( % ) 120 100 80 60 40 安全工作区 20 0 -40 0 40 71 85 120 工作温度(℃) 图1 2020.03.18-A/4 第 2 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 IB_XT-1WR2 系列 设计参考 1.典型应用 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 2 所示。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 推荐容性负载值表 (表 1) Vin(VDC) Cin(µF) Vo (VDC) +Vo Vin DC C in DC C out GND 0V Cout(µF) 5 4.7 3.3/5 10 12 2.2 12 2.2 24 1 15 1 对于实际输出功率小于 0.5W 之应用场合,建议不外接电容。 图2 2.EMC 典型推荐电路 输入电压（V） LDM Vin Vin C1 GND +Vo DCDC GND EMI C2 LOAD 5/12/24 C1 4.7µF /50V C2 参考图 2 中 Cout 参数 LDM 6.8µH 0V 图3 3.输出负载要求 为了确保该模块能够高效可靠地工作，使用时，其输出最小负载不能小于额定负载的 10%。若您所需功率确实较小，请在输出端并联一个电阻(电阻消 耗功率与实际使用功率之和大于等于 10%的额定功率)。 4.更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2020.03.18-A/4 第 3 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 IB_XT-1WR2 系列 外观尺寸、建议印刷版图 注： 1. 包装信息请参见《产品出货包装信息》 ，包装包编号：58210023； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
