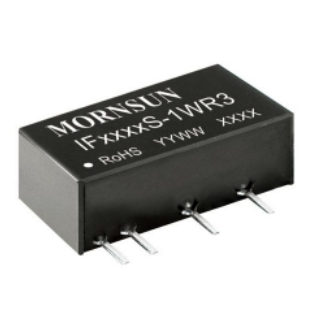

IF1205S-1WR3

DC/DC 模块电源 IF_S-1WR3 系列 1W，定电压输入，隔离稳压单路输出 产品特点  可持续短路保护  空载输入电流低至 8mA     工作温度范围: -40℃ to +85℃ 效率高达 75% 隔离电压 3000VDC 国际标准引脚方式 CB Report RoHS 专利保护 UL 62368-1 EN 62368-1 BS EN 62368-1 IEC 62368-1 IF_S-1WR3 系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于： 前级干扰隔离场合，地干扰消除场合，纯数字电路场合，电压隔离转换场合，一般低频模拟电路场合，继电器驱动电路场合等。 选型表 认证 产品型号 UL/EN/BS EN/IEC IF1205S-1WR3 EN/BS EN IF1209S-1WR3 UL/EN/BS EN/IEC 输入电压(VDC) 标称值 (范围值) IF1212S-1WR3 IF1215S-1WR3 IF1505S-1WR3 满载效率(%) Min./Typ. 最大容性负载 (µF) 200/20 69/73 2400 电流 (mA) Max./Min. 5 9 111/12 69/73 1000 12 83/9 69/73 560 15 67/7 71/75 560 5 200/20 69/73 2400 15 67/7 71/75 560 IF2403S-1WR3 3.3 250/25 65/71 2400 IF2405S-1WR3 5 200/20 67/73 2400 IF1515S-1WR3 EN/BS EN 12 (11.4-12.6) 输出 电压 (VDC) IF2409S-1WR3 IF2412S-1WR3 15 (14.25-15.75) 24 (22.8-25.2) IF2415S-1WR3 9 111/12 67/73 1000 12 83/9 67/73 560 15 67/7 67/73 560 输入特性 项目 12V 输入 输入电流（满载/空载） Min. Typ. Max. 5VDC/9VDC/12VDC 输出 -- 115/8 121/-- 15VDC 输出 -- 112/8 118/-- 5VDC 输出 -- 92/8 97/-- 15VDC 输出 -- 89/8 94/-- 3.3VDC 输出 -- 59/8 65/-- 5VDC/9VDC/12VDC/15VDC 输出 -- 58/8 63/-- -- 15 -- 工作条件 15V 输入 24V 输入 反射纹波电流* 输入滤波器类型 单位 mA 电容滤波 热插拔 不支持 注：*反射纹波电流测试方法详见《DC-DC（定压）模块电源应用指南》。 输出特性 项目 Min. Typ. -- -- ±3 -- -- ±0.25 3.3VDC 输出 -- -- ±3 5VDC/9VDC/12VDC/15VDC 输 出 -- -- ±2 工作条件 输出电压精度 线性调节率 负载调节率 输入电压变化±1% 10% 到 100% 负载 Max. 单位 % 2021.12.28-A/2 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 IF_S-1WR3 系列 纹波&噪声* 温度漂移系数 20MHz 带宽 3.3VDC/5VDC/9VDC/12VDC 输 出 -- 30 100 15VDC 输出 -- 80 150 -- ±0.02 -- 100% 负载 短路保护 mVp-p %/℃ 可持续，自恢复 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（定压）模块电源应用指南》。 通用特性 项目 工作条件 Min. Typ. Max. 单位 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 3000 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100kHz/0.1V -- 20 -- pF 工作温度 温度≥71℃降额使用（见图 1） -40 -- 85 -55 -- 125 工作时外壳温升 Ta=25℃ -- 25 -- 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- -- 300 存储湿度 无凝结 5 -- 95 开关频率 100% 负载，标称输入电压 -- 260 -- kHz 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ 3500 -- -- k hours 存储温度 ℃ %RH 10-150Hz, 5G, 0.75mm. along X, Y and Z 振动 物理特性 外壳材料 黑色阻燃耐热塑料（UL94V-0） 封装尺寸 19.65 × 6.00 × 10.16mm 重量 2.1g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电 IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B 注：参照图 3 推荐电路测试。 产品特性曲线 图1 2021.12.28-A/2 第 2 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 IF_S-1WR3 系列 设计参考 1. 典型应用 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图 2 所示。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表 1。 表 1：推荐容性负载值表 +Vo Vin Cin DC DC GND Cout 0V 图2 Vin Cin Vo Cout 12VDC 2.2µF/25V 3.3VDC 10µF/16V 15VDC 2.2µF/25V 5VDC 10µF/16V 24VDC 1µF/50V 9VDC 2.2µF/16V -- -- 12VDC 2.2µF/25V -- -- 15VDC 1µF/25V 2. EMC 解决方案——推荐电路 表 2：EMC 推荐电路参数值表 C1/C2 EMI 4.7µF /50V CY 270pF /3kV C3 参考表 1 中 Cout 参数 LDM 6.8µH 图3 2021.12.28-A/2 第 3 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 IF_S-1WR3 系列 3. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58200001； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
