K7805MT-1000R4

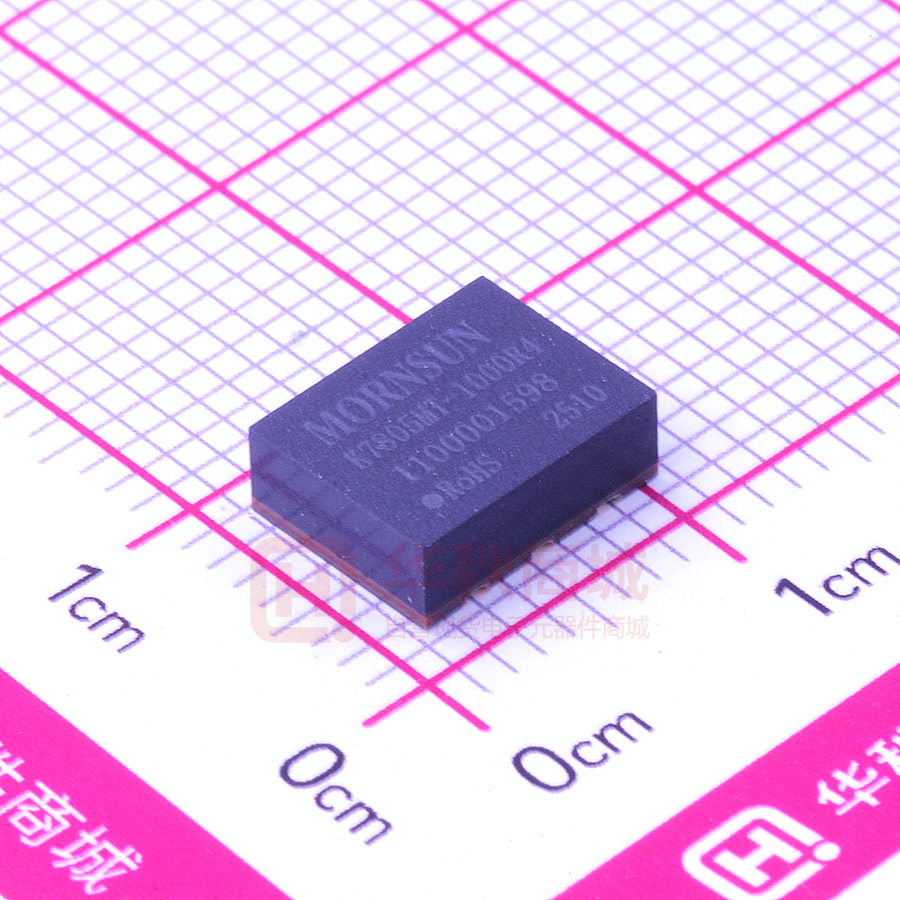

DC/DC 模块电源 K78_MT-1000R4 系列 宽电压输入，非隔离稳压单路输出 产品特点  超小体积、超薄 DFN 封装(9.00 x 7.00 x 3.10mm)  工作温度范围：-40℃ to +105℃  效率高达 94%  空载输入电流低至 0.1mA  可持续短路保护  满足 EN62368 标准 专利保护 RoHS  满足 AEC-Q100 汽车标准（测试中） K78_MT-1000R4 系列是高效率的开关稳压器。它具有效率高，空载功耗低，短路保护功能等特性，同时在使用中无需外加散热片。产 品可广泛应用于工控、电力、仪表等多个行业。 选型表 认证 产品型号 标称值 (范围值) K7803MT-1000R4 K7805MT-1000R4 K78X6MT-1000R4 -K7809MT-1000R4 K7812MT-1000R4 K7815MT-1000R4 24 (4.75-36) 12 (8-27) 24 (6.5-36) 12 (8-27) 24 (8-36) 12 (8-24) 24 (12-36) 12 (8-24) 24 (15-36) 12 (8-20) 24 (18-36) 12 (8-18) 满载效率(%) Typ. 输出 输入电压(VDC)* 最大容性负载 输出电压 最大输出电流 最小 Vin/标称 Vin/最 (VDC) (mA) 大 Vin 3.3 1000 89/84/81 680 -3.3 -500 85/85/81 330 5 1000 92/87/84 680 -5 -500 85/85/83 330 6.5 1000 92/88/86 680 -6.5 -500 83/85/84 330 9 1000 92/90/87 680 -9 -500 81/85/84 330 12 1000 94/91/89 680 -12 -300 83/85/84 330 15 1000 94/93/90 680 -15 -300 82/84/84 330 (µF) 注：*当输入电压超过 30VDC 时，输入端需外接 22uF/50V 的电解电容，以防电压尖峰造成模块损坏。 输入特性 项目 工作条件 空载输入电流 标称输入电压 Min. Typ. Max. 单位 -- 0.1 -- mA 反接输入 禁止 输入滤波器类型 遥控脚(Ctrl)* 电容滤波 模块开启 悬空或接 TTL 高电平(1.6~5VDC) 模块关断 接 GND（-Vo）或低电平(0~0.6VDC) -- 标称输入电压下关断时输入电流 240 -- uA 注：*正输出遥控脚(Ctrl)控制引脚的电压是相对于引脚 GND；负输出遥控脚(Ctrl)控制引脚的电压是相对于引脚-Vo。 2020.08.26-A/1 第 1 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_MT-1000R4 系列 输出特性 Min. Typ. Max. 3.3 VDC 输出 -- ±2 ±4 其他型号 -- ±2 ±3 满载，输入电压范围 -- ±0.2 -- 标称输入电压，10% -100%负载 -- ±1.0 -- 20MHz 带宽，标称输入电压，满载 -- 75 150 20MHz 带宽，标称输入电压，满载（外置 22µF 陶瓷电容） -- 20 75 温度漂移系数 工作温度-40℃ to +105℃ -- ±0.02 -- 瞬态响应偏差 标称输入电压，25%负载阶跃变化 3.3V/5V/6.5V/9V 输出 -- 50 150 12V/15V 输出 -- 100 300 瞬态恢复时间 标称输入电压，25%负载阶跃变化 -- 0.1 0.8 项目 工作条件 输出电压精度 满载，输入电压范围 线性调节率 负载调节率 纹波&噪声* 短路保护 单位 % mVp-p %/℃ mV ms 可持续，自恢复 输出电压调节 -- 输入电压范围 ±10 -- %Vo 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《非隔离模块电源应用指南》； 通用特性 项目 工作条件 Min. 工作温度 见图 1 -40 -- +105 -55 -- +125 5 -- 95 存储温度 存储湿度 无凝结 Typ. Max. 单位 ℃ %RH 峰值温度 Tc≤245℃，217℃以上时间最大为 60 s， 实际应用请参考 IPC/JEDEC J-STD-020D.1 标准。 回流焊温度 开关频率 标称输入电压，满载 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ 潮敏等级(MSL) IPC/JEDEC J-STD-020D.1 -- 1.0 -- MHz 8552 -- -- k hours 等级 3 等级 3 污染等级 物理特性 外壳材料 黑色阻燃耐热环氧树脂（UL94 V-0） 封装尺寸 9.00 ×7.00 × 3.10mm 重量 0.58g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B （推荐电路见图 3-②） 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电* IEC/EN 61000-4-2 Contact ±6KV perf. Criteria B 辐射抗扰度 IEC/EN 61000-4-3 10V/m perf. Criteria A 传导骚扰抗扰度 IEC/EN 61000-4-6 3Vr.m.s perf. Criteria A 脉冲群抗扰度 IEC/EN 61000-4-4 ±1KV (推荐电路见图 3-①) perf. Criteria B 浪涌抗扰度 IEC/EN 61000-4-5 line to line ±1KV (推荐电路见图 3-①) perf. Criteria B （推荐电路见图 3-②） 注：*Ctrl 脚 & Trim 脚不接外围器件时，CTRL 脚和 TRIM 脚静电等级为±2KV；若需求 CTRL 脚静电达到±6KV，则需在 CTRL 到 GND/-Vo 外接一个 225K/50V 的电容；若 需求 TRIM 脚静电达到±6KV，则需在 TRIM 到 GND/-Vo 外接一个 22V/30A 的压敏电阻。 2020.08.26-A/1 第 2 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_MT-1000R4 系列 产品特性曲线 3.3V/5V/6.5V 输出 9/12/15V 输出 图1 设计参考 1. 典型应用电路 C1 (陶瓷电容) 产品型号 正输出 C2 (陶瓷电容) K7803MT-1000R4 22µF/10V K7805MT-1000R4 22µF/10V K78X6MT-1000R4 K7809MT-1000R4 22µF/16V 10µF/50V 22µF/16V K7812MT-1000R4 Ra1/Ra2 (调整电阻) 参考 Trim 电阻 计算 22µF/25V K7815MT-1000R4 22µF/25V 表1 负输出 图 2 典型应用电路 注： 1. 在一般情况下，可视产品的使用环境外接电容 C1 和 C2，且电容位置要靠近产品的引脚端； 2. C1 和 C2 的容值参考表 1，可根据需要适当加大，也可以使用低 ESR 的钽电容和电解电容； 3. 此产品不支持热插拔，输出端不能并联使用。 2. EMC 解决方案—推荐电路 正输出 负输出 图 3 EMC 推荐电路 2020.08.26-A/1 第 3 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_MT-1000R4 系列 型号 MOV C1 C2 LDM2 C3 C4 K7803/05/X6MT-1000R4 (正输出) 20D470K 680µF /50V 10µF/50V 68µH -- 22µF/25V 其他型号 20D470K 680µF /50V 10µF/50V 68µH 10µF/50V 22µF/25V 注：1.图 3 中第①部分用于 EMS 测试；第②部分用于 EMI 滤波，可依据需求选择。 3. Trim 的使用以及 Trim 电阻的计算 1.正输出应用时 trim 电阻接输出端 Vo 可下调输出电压，接 GND 可上调输出电压； 2.负输出应用时 trim 电阻接 GND 可上调输出电压，接输出端-Vo 可下调输出电压. 正输出电压上调 正输出电压下调 负输出电压上调 负输出电压下调 图 4 Trim 的使用电路(虚线框为产品内部) Trim 电阻的计算公式： 输出电压上调： R a2 = V aR2  R3，a  R2 / /( R3  Ra 2 )= ' ref R1 R2  a Vo -Vref 输出电压下调： R a1 = V ' -V aR1  R3，a  R1 / /(R3  Ra1 )= o ref R2 R1  a V ref Vout(V) R1(KΩ) R2(KΩ) R3(KΩ) Vref(V) 3.3 5 150 33 180 0.6 100 13.66 82 0.6 6.5 32.4 3.3 20 0.6 9 100 7.14 47 0.6 12 100 5.28 43 0.6 15 180 7.5 51 0.6 表格： Vout nom. Vout Trim. ±3.3VDC ±5.0VDC ±6.5VDC ±9.0VDC ±12VDC ±15VDC Ra1 Ra2 Ra1 Ra2 Ra1 Ra2 Ra1 Ra2 Ra1 Ra2 Ra1 Ra2 (KΩ) (KΩ) (KΩ) (KΩ) (KΩ) (KΩ) (KΩ) (KΩ) (KΩ) (KΩ) (KΩ) (KΩ) 2.97 815 - - - - - - - - - - - 3.63 - 117.3 - - - - - - - - - - 4.5 - - 710 - - - - - - - - - 5.5 - - - 36.2 - - - - - - - - 5.85 - - - 245.4 - - - - - - - 7.15 - - - - - 9.5 - - - - - - 8.1 - - - - - - 783.2 - - - - - 9.9 - - - - - - - 19.9 - - - - 10.8 - - - - - - - - 382.2 - - - 13.2 - - - - - - - - - 5.5 - - 13.5 - - - - - - - - - - 509.6 - 16.5 - - - - - - - - - - - 21 2020.08.26-A/1 第 4 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_MT-1000R4 系列 4. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 温升测试 PCB 布板图 外观尺寸、建议印刷版图 2020.08.26-A/1 第 5 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_MT-1000R4 系列 载带包装示意图 注： 1.包装信息请参见《产品出货包装信息》，卷盘包装包编号：58240017； 2.此产品焊接设计可参照《IPC7093》，焊接指导参照《DFN 封装产品热风枪焊接作业指南》、《DFN 封装产品焊接指南》； 3.最大容性负载均在输入电压范围、满负载条件下测试； 4.除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
