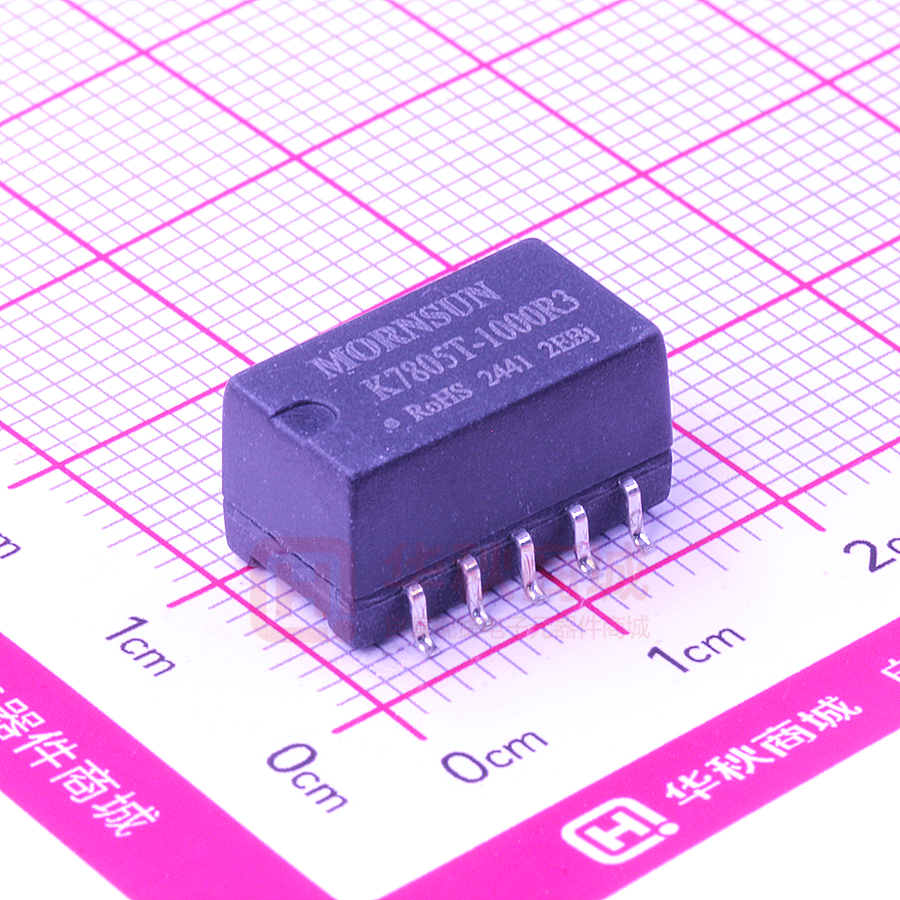

K7805T-1000R3

DC/DC 模块电源 K78_T-1000R3 系列 宽电压输入，非隔离稳压单输出 产品特点     效率高达 95% 空载输入电流低至 0.2mA 工作温度范围：-40℃ to +85℃ 输出短路保护  SMD 封装  满足 UL62368, EN62368, IEC62368 认证（认证中） RoHS K78_T-1000R3 系列是高效率的开关稳压器。它具有效率高，空载功耗低，短路保护功能等特性，同时在使用中无需外加散热片。产品 可广泛应用于工控、电力、仪表等多个行业。 选型表 输入电压(VDC) 认证 UL/CE/CB （认证中） 产品型号 标称值 (范围值) 输出 效率(%/Typ.) 输出电压 最大输出电流 最小(Vin)/最大(Vin) (VDC) (mA) @满载 最大容性负载 (µF) K7801T-1000R3 12 (4.75-32) 1.5 1000 76/66 680 K78X2T-1000R3 12 (4.75-32) 1.8 1000 79/69 680 K7802T-1000R3 12 (4.75-32) 2.5 1000 86/74 680 K7803T-1000R3 24 (6.5-36) 3.3 1000 90/80 680 K7805T-1000R3 24 (8-36) 5 1000 93/85 680 K78X6T-1000R3 24 (10-36) 6.5 1000 93/86 680 K7809T-1000R3 24 (13-36) 9 1000 94/89 680 K7812T-1000R3 24 (16-36) 12 800 95/92 680 注：当输入电压超过 30VDC 时，输入端需外接 22uF/50V 的电解电容，以防电压尖峰造成模块损坏。 输入特性 项目 工作条件 空载输入电流 Min. Typ. Max. 单位 -- 0.2 1 mA 反接输入 禁止 输入滤波器类型 遥控脚（Remote ON/OFF） 电容滤波 模块开启 悬空或接 TTL 高电平(3.2-5.5VDC) 模块关断 接 GND 或低电平(0-0.8VDC) -- 关断时输入电流 0.2 1 mA 单位 输出特性 项目 输出电压精度 线性调节率 Min. Typ. Max. 1.5/1.8/2.5/3.3VDC 输出 -- ±2 ±4 其他型号 -- ±2 ±3 1.5/1.8/2.5VDC 输出 -- ±0.3 ±0.6 其他型号 -- ±0.2 ±0.4 工作条件 满载，输入电压范围 满载，输入电压范围 % 2017.10.16-A/0 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_T-1000R3 系列 1.5/1.8/2.5VDC 输出 -- 0.8 ±1.5 其他型号 -- 0.3 ±0.6 20MHz 带宽 -- 30 75 mVp-p 工作温度-40℃ to +85℃ -- -- ±0.03 %/℃ -- 50 150 mV -- 0.2 1 ms 负载调节率 标称输入电压，10% -100%负载 纹波&噪声* 温度漂移系数 瞬态响应偏差 标称输入电压，25%负载阶跃变化 瞬态恢复时间 短路保护 标称输入电压 输出电压调节（Vadj） 输入电压范围 % 可持续，自恢复 -- ±10 -- %Vo 注：*1. 纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《非隔离模块电源应用指南》； *2. 在 20%以下负载时，纹波&噪声最大值为 150mVp-p。 通用特性 项目 工作条件 Min. 工作温度 见图 1 -40 -- +85 -55 -- +125 5 -- 95 存储温度 存储湿度 无凝结 Typ. Max. 单位 ℃ %RH 峰值温度 Tc≤245℃，217℃以上时间最大为 60 s， 实际应用请参考 IPC/JEDEC J-STD-020D.1 标准。 回流焊温度 开关频率 标称输入电压，满载 1.5/1.8/2.5VDC 输出 -- 370 -- 3.3/5/6.5VDC 输出 -- 520 -- 09/12VDC 输出 -- 700 -- 2000 -- -- MIL-HDBK-217F@25℃ 平均无故障时间（MTBF） KHz K hours 物理特性 外壳材料 黑色阻燃耐热塑料(UL94 V-0) 封装尺寸 15.24*11.40*8.25mm 重量 1.7g (Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B (推荐电路见图 4-②) 辐射骚扰 CISPR32/EN55032 CLASS B (推荐电路见图 4-②) 静电放电 IEC/EN 61000-4-2 Contact ±4KV perf. Criteria B 辐射抗扰度 IEC/EN 61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN 61000-4-4 ±1KV 浪涌抗扰度 IEC/EN 61000-4-5 line to line ±1KV 传导骚扰抗扰度 IEC/EN 61000-4-6 3Vr.m.s (推荐电路见图 4-①) (推荐电路见图 4-①) perf. Criteria B perf. Criteria B perf. Criteria A 产品特性曲线 9V 输出产品 12V 输出产品 2017.10.16-A/0 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_T-1000R3 系列 其他输出 图1 设计参考 1. 典型应用电路 C1 (陶瓷电容) 产品型号 K7801T-1000R3 22µF/10V K78X2T-1000R3 22µF/10V K7802T-1000R3 22µF/10V K7803T-1000R3 K7805T-1000R3 图 2 典型应用电路 C2 (陶瓷电容) 10µF/50V 22µF/10V 22µF/16V K78X6T-1000R3 22µF/16V K7809T-1000R3 22µF/16V K7812T-1000R3 22µF/25V 表1 Ra1/Ra2 (调整电阻) 参考 Vadj 电阻 计算 注： 1. 在一般情况下，可视产品的使用环境外接电容 C1 和 C2，且电容位置要靠近产品的引脚端； 2. C1 和 C2 的容值参考表 1，可根据需要适当加大，也可以使用低 ESR 的钽电容和电解电容； 3. 此产品不支持热插拔，输出端不能并联使用。 若需要进一步减小输出纹波，可在输出端外接一个“LC”滤波网络，L 推荐值为 10µH-47µH，如图 3 所示。 图 3 “LC”滤波应用电路 2017.10.16-A/0 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_T-1000R3 系列 2. EMC 解决方案—推荐电路 图 4 EMC 推荐电路 FUSE 依照客户实际输入电流选择 MOV 20D470K LDM1 82µH C0 680µF /50V C2 参照表 1 参数 C1/C5 4.7µF /50V LDM2 68µH 注：图 4 中第①部分用于 EMS 测试；第②部分用于 EMI 滤波，可依据需求选择。 3. Vadj 的使用以及 Vadj 电阻的计算 Vadj 电阻的计算公式： Vo’ Vo’ R1 R2 R a1 R1 R3 V ref Vadj Vref R a2 R3 up: R a2 = aR 2 R 2 -a -R 3 a= Vref R1 Vo’-Vref down: R a1 = aR 1 R 1 -a -R 3 a= Vo’-Vref R2 Vref Vadj R2 Ra1、Ra2 为 Vadj 电阻 Vo’为期望调整电压值 a 为自定义参数，无实际含义 0V 0V Vadj up Vadj down 图 5 Vadj 的使用电路(虚线框为产品内部) Vout(V) R1(KΩ) R2(KΩ) R3(KΩ) Vref(V) 1.5 7.5 1.8 4.7 7.5 15 0.75 3.3 6.8 0.75 2.5 3.3 9.1 3.9 8.2 0.75 75 22 75 0.75 5 43 7.5 33 0.75 6.5 43 5.6 22 0.75 9 43 3.9 22 0.75 12 36 2.4 10 0.75 注：1.5V 输出产品 Vadj 功能仅支持上调，不支持下调。 4. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2017.10.16-A/0 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 K78_T-1000R3 系列 外观尺寸、建议印刷版图 注： 1.包装信息请参见《产品出货包装信息》，管包装包编号：58210057，卷盘包装包编号：58210058； 2.最大容性负载均在输入电压范围、满负载条件下测试； 3.除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
