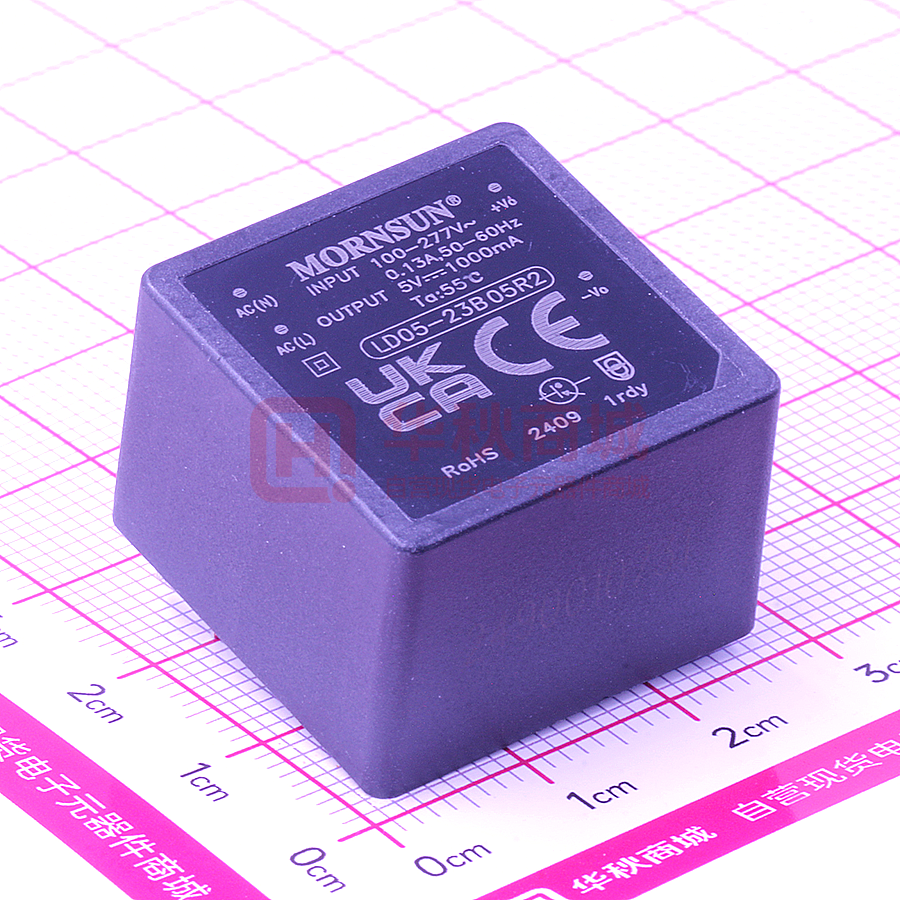

LD05-23B05R2

AC/DC 电源模块 LD05-23BxxR2 系列 5W，AC-DC 模块电源 产品特点  超宽输入电压范围：85 - 305VAC/100 - 430VDC  1 × 1 inch 超小尺寸  工作温度范围：-40℃ to +85℃  效率高达 81.5%  空载功耗 0.1W  5000m 海拔应用  全塑料外壳，符合 UL94V-0  EMI 性能满足 CISPR32/EN55032 CLASS B、EN55014 CB RoHS  通过 IEC/EN/UL62368/EN60335/EN61558 认证 LD05-23BxxR2 系列-----是金升阳为客户提供的超小体积 AC-DC 模块电源。该电源具有超宽输入电压范围、交直流两用、低功耗、高 效率、高可靠性、安全隔离等优点。产品安全可靠，EMC 性能好，EMC 及安全规格满足 IEC/EN61000-4、CISPR32/EN55032、 IEC/EN/UL62368/EN60335/EN61558 标准。该系列产品广泛应用于工业、电力、家电、仪表、通讯及民用等行业中，当应用于电磁兼 容比较恶劣的环境时必须参考应用电路。 选型表 认证 UL/CE/CB 标称输出电压及电流 效率 (230VAC, %/Typ.) 最大容性负载(µF) LD05-23B03R2 3.3V/1515mA 71.5 4000 LD05-23B05R2 5V/1000mA 77.5 3000 LD05-23B09R2 9V/555mA 80.5 1200 型号* 输出功率 LD05-23B12R2 5W 12V/416mA 80.5 1200 LD05-23B15R2 15V/333mA 81.5 680 LD05-23B24R2 24V/208mA 81.5 220 注：*产品型号后缀加“A2S”为接线式封装拓展，后缀加“A4S”为导轨式封装拓展。 输入特性 项目 输入电压范围 工作条件 Min. Typ. Max. 单位 交流输入 85 -- 305 VAC 直流输入 100 -- 430 VDC 47 -- 63 Hz 115VAC -- -- 0.13 230VAC -- -- 0.07 115VAC -- 15 -- 230VAC -- 25 -- 输入频率 输入电流 冲击电流 漏电流 277VAC/50Hz A 0.25mA RMS Max. 推荐 1A，慢断型，必接（实际使用时需根据应用环境选择） 外接保险管推荐值 热插拔 不支持 输出特性 工作条件 Min. Typ. Max. 3.3V 输出 -- ±3 -- 其他 -- ±2 -- 线性调节率 满载 -- ±0.5 -- 负载调节率 0% - 100%负载 -- ±1 -- 纹波噪声* 20MHz 带宽（峰-峰值） -- 50 100 项目 输出电压精度 单位 % mV 2020.06.30-A/1 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LD05-23BxxR2 系列 230VAC 待机功耗 --- 温度漂移系数 短路保护 0.10 -- W ±0.02 -- %/℃ 打嗝式，可长期短路，自恢复 过流保护 ≥130%Io，自恢复 过压保护 3.3/5VDC 输出 ≤7.5VDC 9VDC 输出 ≤15VDC 12VDC 输出 ≤16VDC 15VDC 输出 ≤20VDC 24VDC 输出 ≤30VDC 0 最小负载 掉电保持时间 -- -- 115VAC 输入 -- 5 -- 230VAC 输入 -- 50 -- % ms 注：*纹波和噪声的测试方法采用靠测法，输出并联 10uF 电解电容和 1uF 陶瓷电容，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 工作条件 Min. 测试时间 1 分钟，漏电流
