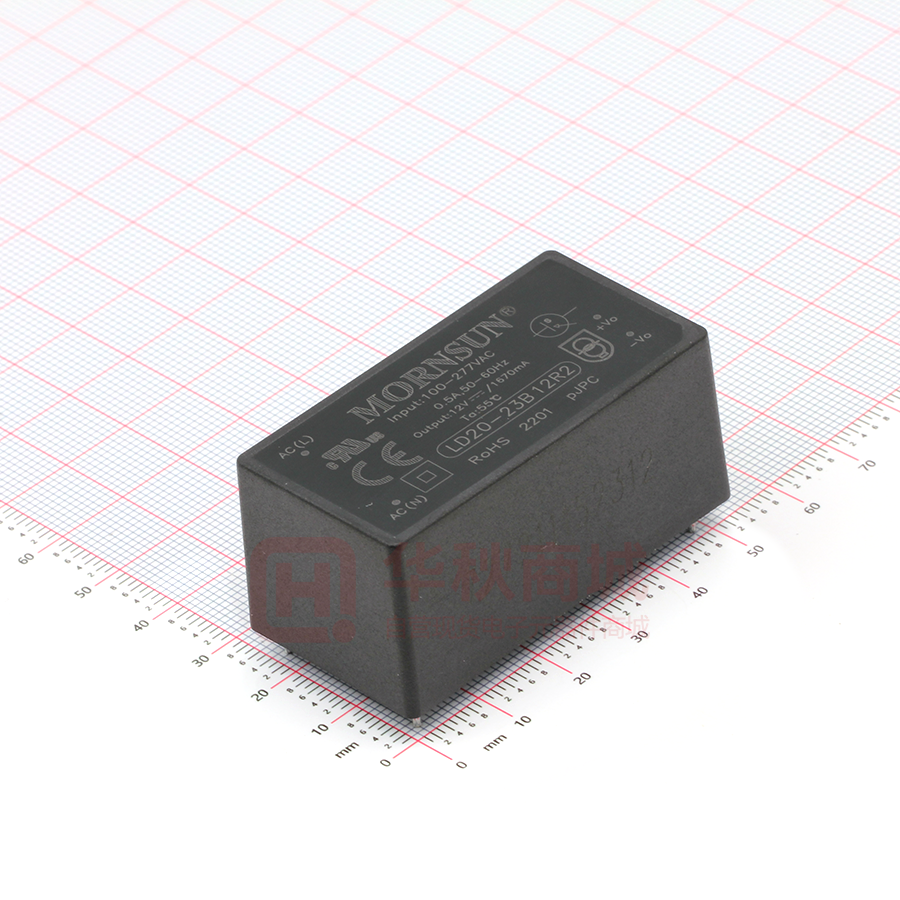

LD20-23B12R2

AC/DC 电源模块 LD20-23BxxR2 系列 20W，AC-DC 模块电源 产品特点  超宽输入电压范围：85 - 305VAC/100 - 430VDC  工作温度范围：-40℃ to +85℃  效率高达 87%  空载功耗 0.1W  5000m 海拔应用  全塑料外壳，符合 UL94V-0  EMI 性能满足 CISPR32/EN55032 CLASS B、EN55014  通过 IEC/EN/UL62368/EN60335/EN61558 认证 CB RoHS  满足 IEC/EN60601-1/ANSI/AAMI ES60601-1 认证标准 (2xMOPP) LD20-23BxxR2 系列-----是金升阳为客户提供的新一代超小体积开关模块电源。该系列电源具有超宽输入电压范围、交直流两用、低功 耗、低纹波噪声、高效率、高可靠性、安全隔离等优点。产品安全可靠，EMC 性能好，EMC 及安全规格满足 IEC/EN61000-4、 CISPR32/EN55032、IEC/EN/UL62368/EN60335/EN61558/IEC/EN60601-1/ANSI/AAMI ES60601-1 标准。广泛应用于工业、电力、医 疗、家电、仪表、通讯及民用等多个领域。该系列产品应用在电磁兼容比较恶劣的环境下时必须参考应用电路。 选型表 认证 UL/CE/CB 型号* 输出功率 标称输出电压及电流 (Vo/Io) 效率 (230VAC, %/Typ.) 最大容性负载(µF) LD20-23B03R2 14.85W 3.3V/4500mA 81 8000 LD20-23B05R2 5V/4000mA 85 8000 LD20-23B09R2 9V/2200mA 85 5400 12V/1670mA 86 4000 LD20-23B15R2 15V/1330mA 87 3000 LD20-23B24R2 24V/830mA 87 1000 LD20-23B12R2 20W 注：*产品型号后缀加“A2S”为接线式封装拓展，后缀加“A4S”为导轨式封装拓展。 输入特性 项目 输入电压范围 工作条件 Min. Typ. Max. 单位 交流输入 85 -- 305 VAC 直流输入 100 -- 430 VDC 47 -- 440 Hz 115VAC -- -- 0.5 230VAC -- -- 0.3 115VAC -- 20 -- 230VAC -- 45 -- 输入频率 输入电流 冲击电流 漏电流 277VAC/50Hz A 0.1mA RMS Max. 3.15A/300V，慢熔断 内置保险管 热插拔 不支持 输出特性 项目 工作条件 Min. Typ. Max. 单位 -- ±1.5 -- 线性调节率 满载 -- ±0.5 -- 负载调节率 0% - 100%负载 -- ±1 -- 纹波噪声* 20MHz 带宽（峰-峰值） -- 100 150 mV -- ±0.02 -- %/℃ 输出电压精度 温度漂移系数 2020.06.29-A/1 % 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LD20-23BxxR2 系列 230VAC 待机功耗 3.3/5/9/12/15V -- 0.10 -- 24V -- 0.12 -- 短路保护 W 打嗝式，可长期短路，自恢复 ≥110% Io，自恢复 过流保护 过压保护 3.3/5V 输出 ≤7.5V（输出电压钳位或打嗝） 9 V 输出 ≤15V（输出电压钳位或打嗝） 12/15V 输出 ≤20V（输出电压钳位或打嗝） 24V 输出 ≤30V（输出电压钳位或打嗝） 0 -- -- 115VAC 输入 -- 8 -- 230VAC 输入 -- 50 -- 最小负载 掉电保持时间 % ms 注：*纹波和噪声的测试方法采用靠测法，输出并联 10uF 电解电容和 1uF 陶瓷电容，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 项目 工作条件 Min. Typ. Max. 单位 隔离电压 输入-输出 测试时间 1 分钟，漏电流＜5mA 4000 -- -- VAC 绝缘电阻 输入-输出 测试电压：500VDC 100 -- -- MΩ 工作温度 -40 -- +85 存储温度 -40 -- +85 存储湿度 -- -- 95 焊接温度 360 ± 10℃；时间：3- 5s 手工焊接 -- 65 -- 2.0 -- -- 3.3/5/9V 2.5 -- -- 12/15/24V 3.33 -- -- +70℃ to +85℃ 1.33 -- -- 85VAC - 100VAC 2.0 -- -- 277VAC- 305VAC 0.71 -- -- 2000m - 5000m 0.67 -- -- -40℃ to -25℃ 85VAC-165VAC +50℃ to +70℃ +55℃ to +70℃ 安全标准 IEC/EN/UL62368/EN60335/EN61558/EN60601 安规认证 IEC/EN/UL62368/EN60335/EN61558 安全等级 CLASS I I kHz %/℃ %/VAC %/Km MIL-HDBK-217F@25℃ ＞1500,000 h MTBF 设计寿命 %RH 260 ± 5℃ ；时间：5 - 10s 波峰焊焊接 开关频率 功率降额 ℃ 230VAC Ta：25℃ 100%负载 ＞130x103 h Ta：55℃ 100%负载 ＞16x103 h Ta：55℃ 80%负载 ＞27x103 h 物理特性 外壳材料 封装尺寸 重量 冷却方式 黑色阻燃耐热塑料(UL94V-0) DIP 封装 52.40 x 27.20 x 24.00 mm A2S 接线式封装 76.00 x 31.50 x 32.80 mm A4S 导轨式封装 76.00 x 31.50 x 37.40 mm DIP 封装 55g (Typ.) A2S 接线式封装 75g (Typ.) A4S 导轨式封装 95g (Typ.) 自然空冷 2020.06.29-A/1 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LD20-23BxxR2 系列 EMC 特性 CISPR32/EN55032 CLASS B 传导骚扰 CISPR11/EN55011 CLASS B EN55014-1 EMI CISPR32/EN55032 CLASS B 辐射骚扰 CISPR11/EN55011 CLASS B EN55014-1 静电放电 辐射抗扰度 脉冲群抗扰度 IEC/EN61000-4-2 Contact ±6KV /Air ±8KV IEC/EN55014-2 IEC/EN61000-4-3 Perf. Criteria B 10V/m perf. Criteria A IEC/EN55014-2 perf. Criteria A IEC/EN61000-4-4 ±2KV perf. Criteria B IEC/EN61000-4-4 ±4KV（推荐电路见图 2） perf. Criteria B IEC/EN55014-2 EMS 浪涌抗扰度 perf. Criteria B IEC/EN61000-4-5 line to line ±1KV perf. Criteria B IEC/EN61000-4-5 line to line ±2KV（推荐电路见图 2） perf. Criteria B IEC/EN55014-2 传导抗扰度 电压暂降、跌落和短时中断抗扰度 Perf. Criteria B IEC/EN61000-4-6 perf. Criteria B 10Vr.m.s perf. Criteria A IEC/EN55014-2 IEC/EN61000-4-11 perf. Criteria A 0%, 70% perf. Criteria B IEC/EN55014-2 perf. Criteria B 产品特性曲线 注：①对于输入电压为 85-100VAC/277-305VAC/100-120VDC/390-430VDC，需在温度降额的基础上进行输入电压降额； ②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 2020.06.29-A/1 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LD20-23BxxR2 系列 设计参考 1. 典型应用电路 图 1：典型应用电路 型号 LD20-23B03R2 LD20-23B05R2 LD20-23B09R2 LD20-23B12R2 LD20-23B15R2 LD20-23B24R2 C1 1µF/50V C2 10µF/16V 10µF/16V 10µF/25V 10µF/25V 10µF/25V 10µF/35V TVS SMBJ7.0A SMBJ7.0A SMBJ12A SMBJ20A SMBJ20A SMBJ30A 注：① C1 为陶瓷电容，去除高频噪声。TVS 管在模块异常时保护后级电路，建议使用； ② 该电路建议在室内使用。 2. EMC 解决方案—推荐电路 图 2：EMC 更高要求推荐电路 元件型号 FUSE 推荐值 3.15A/300V，慢熔断，必接 MOV 14D561K R1 3Ω/3W 2. 更多信息，请参考 AC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 2020.06.29-A/1 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LD20-23BxxR2 系列 A2S 外观尺寸 A4S 外观尺寸 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58220011（DIP 封装）；58220022（A2S/A4S 封装）； 2. 若产品工作在最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
