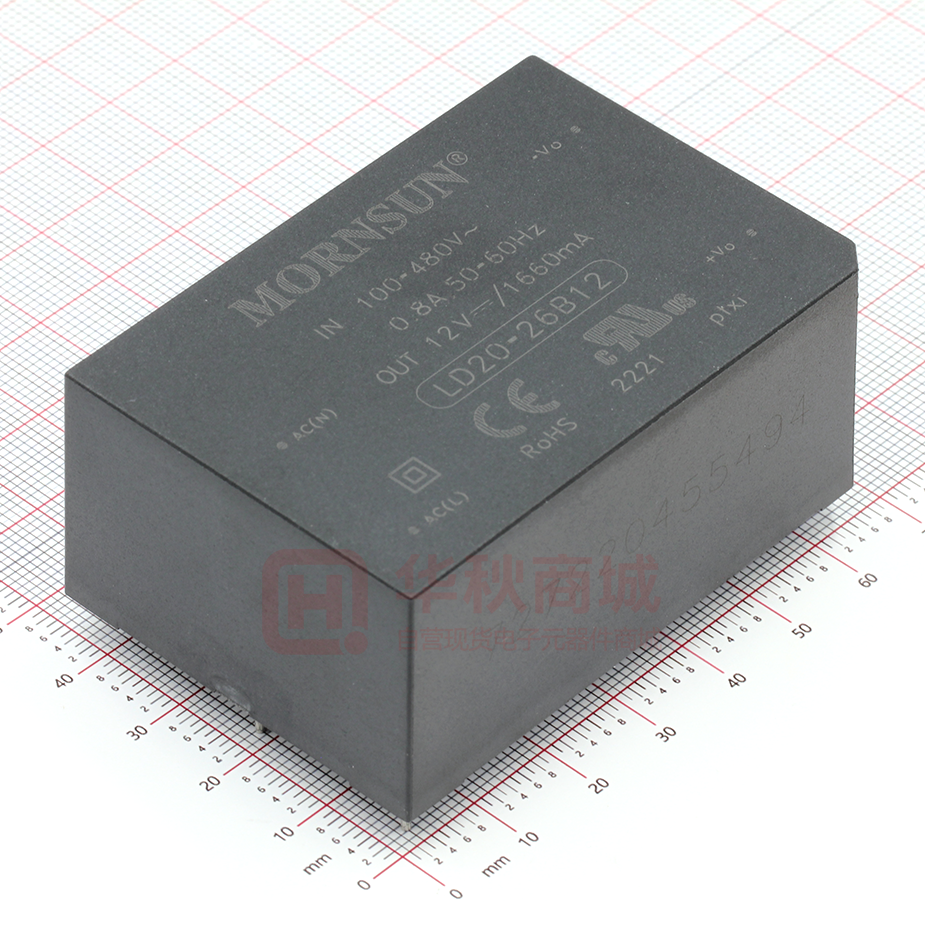

LD20-26B12

AC/DC 模块电源 LD20-26Bxx 系列 20W，AC/DC 模块电源 产品特点  超宽输入电压范围：90 - 528VAC/100 - 745VDC  稳压输出、低纹波噪声  工作温度范围：-40℃ to +70℃  输出短路、过流、过压保护  隔离电压 4000VAC  脉冲群/浪涌抗扰度：±4KV Perf. Criteria B  输出符合 ES1 (EN62368)  通过 EN62368 认证 RoHS  通过 UL62368 认证（12V/24V） LD20-26Bxx系列是金升阳为客户提供的小型封装形式的高效绿色模块电源。该系列电源具有超宽输入电压范围、交直流两用、低功耗、 高效率、高可靠性、安全隔离等优点。满足国际EN62368标准。产品输入对输出隔离电压可达4000VAC，符合IEC/EN61000-4 CISPR32/EN55032标准，应用于电力、仪表等行业，适用于要求高隔离电压及严格的电磁兼容的各种终端应用场合。 选型表 认证 产品型号* 输出功率 标称输出电压及电流 (Vo/Io) 效率 (230VAC, %/Typ.) 最大容性负载 (µF) LD20-26B03 11.88W 3.3V/3600mA 74 10000 CE LD20-26B05 18W 5V/3600mA 78 10000 LD20-26B09 9V/2230mA 79 7000 CE/UL LD20-26B12 12V/1660mA 82 5000 CE LD20-26B15 15V/1330mA 83 3000 CE/UL LD20-26B24 24V/833mA 83 1000 20W 注：*产品型号后缀加“A2”为接线式封装拓展，后缀加“A4”为导轨式封装拓展。 输入特性 项目 输入电压范围 Min. Typ. Max. 交流输入 90 -- 528 VAC 直流输入 100 -- 745 VDC 47 -- 63 Hz 115VAC -- -- 0.8 230VAC -- -- 0.4 115VAC -- 35 -- 230VAC -- 60 -- 工作条件 输入频率 输入电流 冲击电流 漏电流 单位 A 0.25mA RMS typ. 230VAC/50Hz 推荐 3.15A/500VAC 慢断型，必接 外接保险管推荐值 热插拔 不支持 输出特性 项目 工作条件 Min. Typ. Max. 单位 LD20-26B03 -- ±3 -- 其它 -- ±2 -- 线性调节率 满载 -- ±0.5 -- 负载调节率 0% - 100%负载 -- ±1.0 -- 纹波噪声* 20MHz 带宽（峰-峰值） -- -- 150 mV 温漂系数 -- ±0.02 -- %/℃ 待机功耗 -- -- 0.75 W 输出电压精度 短路保护 % 打嗝式，可长期短路，自恢复 2020.05.07-A/6 第 1 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LD20-26Bxx 系列 130 - 400%Io，自恢复 过流保护 过压保护 3.3/5V 输出 ≤ 7.5 V(输出电压钳位) 9V 输出 ≤ 15 V(输出电压钳位) 12/15V 输出 ≤ 20 V(输出电压钳位) 24V 输出 ≤ 30 V(输出电压钳位) 0 -- -- 230VAC 输入 -- 35 -- 400VAC 输入 -- 100 -- 工作条件 Min. Typ. Max. 单位 测试时间 1 分钟，漏电流＜5mA 4000 -- -- VAC 产品工作在功率降额曲线范围内 -40 -- +70 -40 -- +85 -- 95 最小负载 掉电保持时间 % ms 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 项目 隔离电压 输入-输出 工作温度 存储温度 -- 存储湿度 360 ± 10℃；时间：3 - 5s 手工焊接 -- 65 -- +55℃ to +70℃ 3.0 -- -- -40℃ to -10℃ 1.0 -- -- 90VAC - 110VAC 2.0 -- -- 480AVC - 528VAC 0.417 -- -- 开关频率 功率降额 %RH 260 ± 5℃；时间：5 - 10s 波峰焊焊接 焊接温度 ℃ kHz %/℃ %/VAC EN62368 安全标准 安规认证 3V/5V/9V/12V/15V/24V EN62368 12V/24V UL62368 安全等级 CLASS II 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ > 300,000 h 物理特性 外壳材料 黑色阻燃耐热塑料(UL94V-0) 封装尺寸 重量 卧式封装 70.00 x 48.00 x 30.00 mm A2 接线式封装 96.10 x 54.00 x 38.50 mm A4 导轨式封装 96.10 x 54.00 x 43.10 mm 卧式封装 160g (Typ.) A2 接线式封装 210g (Typ.) A4 导轨式封装 250g (Typ.) 冷却方式 自然空冷 EMC 特性 EMI 传导骚扰 CISPR32/EN55032 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电 IEC/EN 61000-4-2 Contact ±6KV /Air ±8KV Perf. Criteria B 辐射抗扰度 IEC/EN 61000-4-3 10V/m perf. Criteria A IEC/EN 61000-4-4 ±2KV perf. Criteria B IEC/EN 61000-4-4 ±4KV（推荐电路见图 2、3） perf. Criteria B IEC/EN 61000-4-5 line to line ±2KV perf. Criteria B 脉冲群抗扰度 EMS 浪涌抗扰度 CLASS B IEC/EN 61000-4-5 line to line ±4KV（推荐电路见图 2、3） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 10Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-11 0%,70% perf. Criteria B 2020.05.07-A/6 第 2 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LD20-26Bxx 系列 产品特性曲线 输出 功率百分 比(%) 输入电压降额曲线图 100 80 60 环境温度 :25℃ 40 20 90 100 110 155 输入电压 480 675 528 VAC 745 VDC 注： ①对于输入电压为 90 -110VAC/480 - 528VAC/100 -155VDC/675 - 745VDC，需在温度降额的基础上进行输入电压降额； ②本产品适合在自然风冷却环境中使用，如在密闭环境中使用，请咨询我司 FAE。 设计参考 1. 典型应用电路 F USE AC(L) AC(L) M OV +Vo C1 C2 TV S1 RL AC -DC A C(N) AC(N) -Vo 型号 LD20-26B03 LD20-26B05 LD20-26B09 LD20-26B12 LD20-26B15 LD20-26B24 FUSE 3.15A/500VAC， 慢熔断，必接 图1 MOV C1 (uF) 20D102K 1 C2 (uF) 330 330 220 220 220 220 TVS1 SMBJ7.0A SMBJ7.0A SMBJ12A SMBJ20A SMBJ30A SMBJ30A 注：输出滤波电容 C2 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C1 为陶瓷电容用于去除高 频噪声。TVS 管为保护后级电路（在模块异常时）建议使用。 2. EMC 解决方案——推荐电路 图 2：4KV 差模浪涌高要求推荐外围电路图-全波整流 2020.05.07-A/6 第 3 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LD20-26Bxx 系列 图 3：4KV 差模浪涌高要求推荐外围电路图-半波整流 EMC 更高要求应用电路推荐参数值 元件型号 MOV1、MOV2、MOV3 D R1、R2、R3 FUSE1、FUSE2、FUSE3 推荐值 20D821K 2A/1000V 10Ω/5W 3.15A/500VAC，慢熔断，必接 3.更多信息，请参考官网“应用与支持”EMC 滤波器选型表 www.mornsun.cn 外观尺寸、建议印刷版图 2020.05.07-A/6 第 4 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LD20-26Bxx 系列 A2 外观尺寸 A4 外观尺寸 2020.05.07-A/6 第 5 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LD20-26Bxx 系列 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58220017（卧式封装），58220019 (A2/A4 封装)； 2. 若产品额定负载范围外工作，则不能保证产品性能均符合本手册中所有性能指标； 3. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
