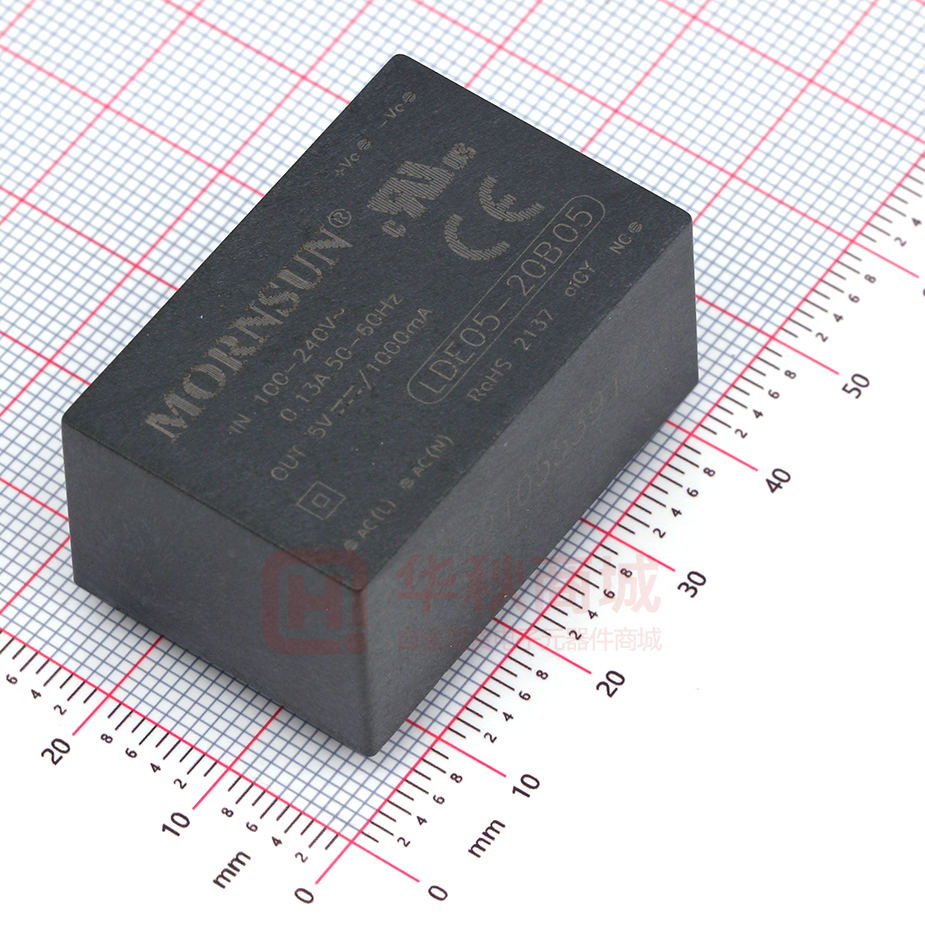

AC/DC 电源模块
LDE03/05-20Bxx 系列
3W/5W,AC-DC 模块电源
产品特点
全球通用电压:85 - 264VAC/100 - 370VDC
工作温度范围:-40℃ to +70℃
4000VAC 高隔离电压
稳压输出、低纹波噪声
输出短路、过流、过压保护
CB RoHS
高效率、高可靠性
全塑料外壳,符合 UL94V-0
EMI 性能满足 CISPR32/EN55032 CLASS B
符合 IEC62368、UL62368、EN62368 认证标准(认证中)
LDE03/05-20Bxx 系列------是金升阳为客户提供的小体积开关模块电源。该系列电源具有全球输入电压范围、交直流两用、低功耗、高
效率、安全隔离等优点。产品安全可靠。该系列产品应用在电磁兼容比较恶劣的环境下时必须参考应用电路。
选型表
认证
型号
输出功率
标称输出电压及电流
(Vo/Io)
效率
(230VAC/%, Typ.)
最大容性负载
(uF)
LDE03-20B03
2.3W
3.3V/700mA
66
6000
5V/600mA
74
6000
LDE03-20B05
LDE03-20B09
LDE03-20B12
3W
LDE03-20B15
UL/CE/CB
(认证中)
LDE03-20B24
LDE05-20B03
3.3W
LDE05-20B05
LDE05-20B09
9V/330mA
75
1500
12V/250mA
77
1500
15V/200mA
77
1000
24V/125mA
78
330
3.3V/1000mA
68
5000
5V/1000mA
75
5000
9V/560mA
77
1200
12V/420mA
79
1200
LDE05-20B15
15V/330mA
79
1000
LDE05-20B24
24V/210mA
81
330
LDE05-20B12
5W
输入特性
项目
输入电压范围
Min.
Typ.
Max.
交流输入
85
--
264
VAC
直流输入
100
--
370
VDC
Hz
工作条件
47
--
63
115VAC
--
--
80
230VAC
--
--
45
115VAC
--
--
130
230VAC
输入频率
LDE03
输入电流
LDE05
冲击电流
漏电流
外接保险管推荐值
热插拔
--
--
70
115VAC
--
10
--
230VAC
--
20
--
单位
mA
A
0.1mA RMS typ. 230VAC/50Hz
1A/250V,慢断,必接
不支持
2018.01.04-A/0
第 1 页 共 5 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LDE03/05-20Bxx 系列
输出特性
工作条件
Min.
Typ.
Max.
3.3V 输出
--
±3
--
其它
--
±2
--
线性调节率
满载
--
±0.5
--
负载调节率
0% - 100%负载
--
±1
--
输出纹波噪声*
20MHz 带宽(峰-峰值)
--
50
100
mV
--
±0.02
--
%/℃
项目
输出电压精度
温漂系数
短路保护
单位
%
打嗝式,可长期短路,自恢复
过流保护
过压保护
LDE03
≥150%Io 自恢复
LDE05
≥120%Io 自恢复
3.3 / 5VDC 输出
≤7.5VDC
9VDC 输出
≤15VDC
12 / 15VDC 输出
≤20VDC
24VDC 输出
≤30VDC
0
--
--
115VAC 输入
--
10
--
230VAC 输入
--
60
--
115VAC 输入
--
5
--
230VAC 输入
--
50
--
最小负载
LDE03
掉电保持时间
LDE05
%
ms
注:*纹波和噪声的测试方法采用平行线测试法,具体操作方法参见《AC-DC 模块电源应用指南》。
通用特性
项目
Min.
工作条件
测试时间 1 分钟
Typ.
Max.
4000
--
工作温度
-40
--
+70
存储温度
-40
--
+105
存储湿度
--
--
95
隔离电压
焊接温度
输入-输出
LDE05
LDE05
VAC
℃
%RH
360 ± 10℃; 时间:3 - 5s
手工焊接
--
100
--
1.0
--
--
+55℃ to +70℃
1.0
--
--
-40℃ to 0℃
1.13
--
--
+55℃ to +70℃
3.0
--
--
85 - 100VAC
1.0
--
--
开关频率
功率降额
单位
260 ± 5℃; 时间:5 - 10s
波峰焊焊接
LDE03
--
-40℃ to -25℃
安全标准
IEC62368,EN62368,UL62368
安规认证
IEC62368,EN62368,UL62368 (认证中)
安全等级
CLASS Ⅱ
MTBF
MIL-HDBK-217F@25℃ >300,000 h
kHz
%/℃
%/VAC
物理特性
外壳材料
封装尺寸
黑色阻燃耐热塑料(UL94V-0)
重量
25g(Typ.)
冷却方式
自然空冷
37.00*24.50*18.00 mm
2018.01.04-A/0
第 2 页 共 5 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LDE03/05-20Bxx 系列
EMC 特性
传导骚扰
EMI
辐射骚扰
CISPR32/EN55032 CLASS A
CISPR32/EN55032 CLASS B(推荐电路见图 2)
CISPR32/EN55032 CLASS A
CISPR32/EN55032 CLASS B(推荐电路见图 2)
静电放电
IEC/EN61000-4-2
Contact ±6KV / Air ±8KV
perf. Criteria B
辐射抗扰度
IEC/EN61000-4-3
10V/m
perf. Criteria A
IEC/EN61000-4-4
± 2KV(典型应用电路见图 1)
perf. Criteria B
IEC/EN61000-4-4
± 4KV(推荐电路见图 2)
perf. Criteria B
IEC/EN61000-4-5
line to line ±1KV(典型应用电路见图 1)
perf. Criteria B
脉冲群抗扰度
EMS
浪涌抗扰度
IEC/EN61000-4-5
传导骚扰抗扰度
IEC/EN61000-4-6 10Vr.m.s
perf. Criteria A
电压暂降、跌落和短时中断抗扰度
IEC/EN61000-4-11 0%,70%
perf. Criteria B
line to line ±2KV /line to ground ±4KV
(推荐电路见图 2)
perf. Criteria B
产品特性曲线
注:①对于输入电压为 85-100VAC/100-120VDC 需在温度降额的基础上进行输入电压降额;
②本产品适合在自然风冷却环境中使用,如在密闭环境中使用请咨询我司 FAE。
2018.01.04-A/0
第 3 页 共 5 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LDE03/05-20Bxx 系列
设计参考
1. 典型应用电路
图 1:典型应用电路
型号
C1(µF)
150
LDE03/05-20B05
150
LDE03/05-20B09
120
LDE03/05-20B12
1
FUSE
C2(µF)
LDE03/05-20B03
120
MOV
TVS 管
SMBJ7.0A
1A/250V,
慢熔断,必
接
SMBJ7.0A
14D561K
SMBJ12A
SMBJ20A
LDE03/05-20B15
120
SMBJ20A
LDE03/05-20B24
68
SMBJ30A
注:输出滤波电容 C2 为电解电容,建议使用高频低阻电解电容,容量和流过的电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C1 为陶瓷电容,去除高频
噪声。TVS 管在模块异常时保护后级电路,建议使用。
2. EMC 解决方案—推荐电路
图 2:EMC 更高要求应用电路
元件型号
推荐值
MOV
CX
L1
LCM
CY1
CY2
FUSE
R0
14D561K
0.1µF/275VAC
330uH/2.0A
10mH - 30mH,建议选用我司提供的共模电感 FL2D-Z5-103
1nF/400VAC
1nF/400VAC
2A/250V,慢熔断,必接
33Ω/3W
3. 更多信息,请参考 AC-DC 应用笔记 www.mornsun.cn
2018.01.04-A/0
第 4 页 共 5 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LDE03/05-20Bxx 系列
外观尺寸、建议印刷版图
注:
,包装包编号:58200055;
1. 包装信息请参见《产品出货包装信息》
2. 除特殊说明外,本手册所有指标都在 Ta=25℃,湿度
