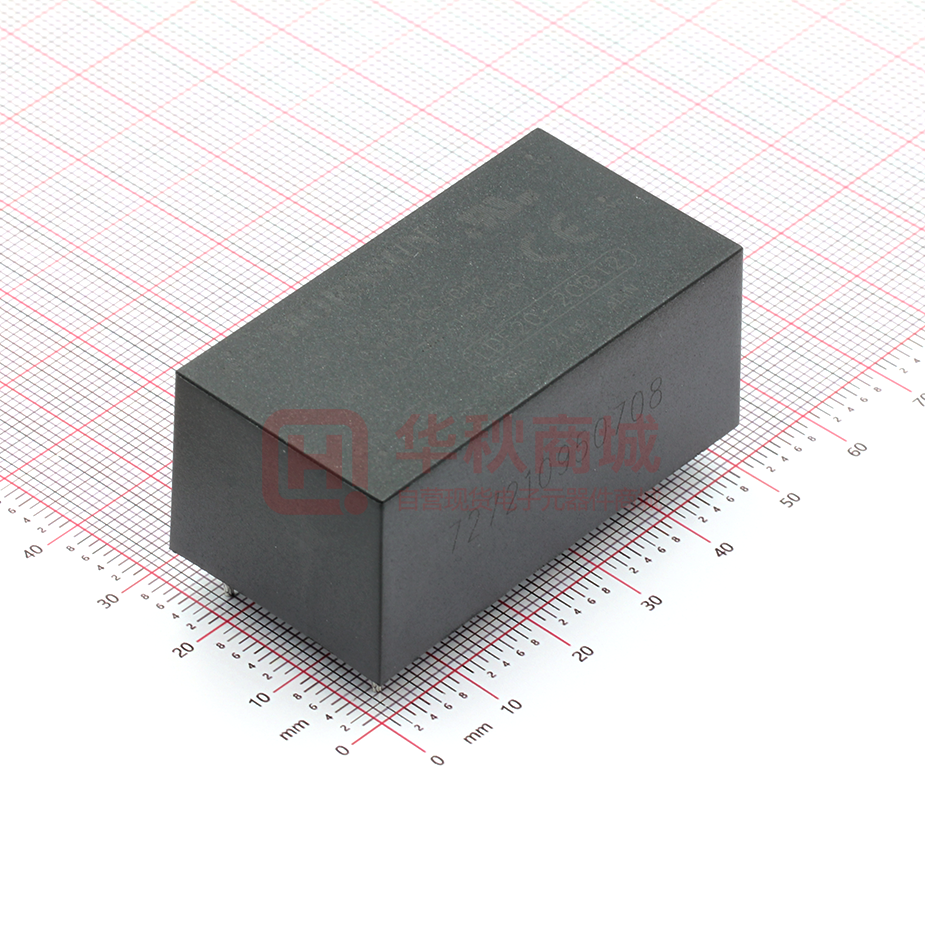

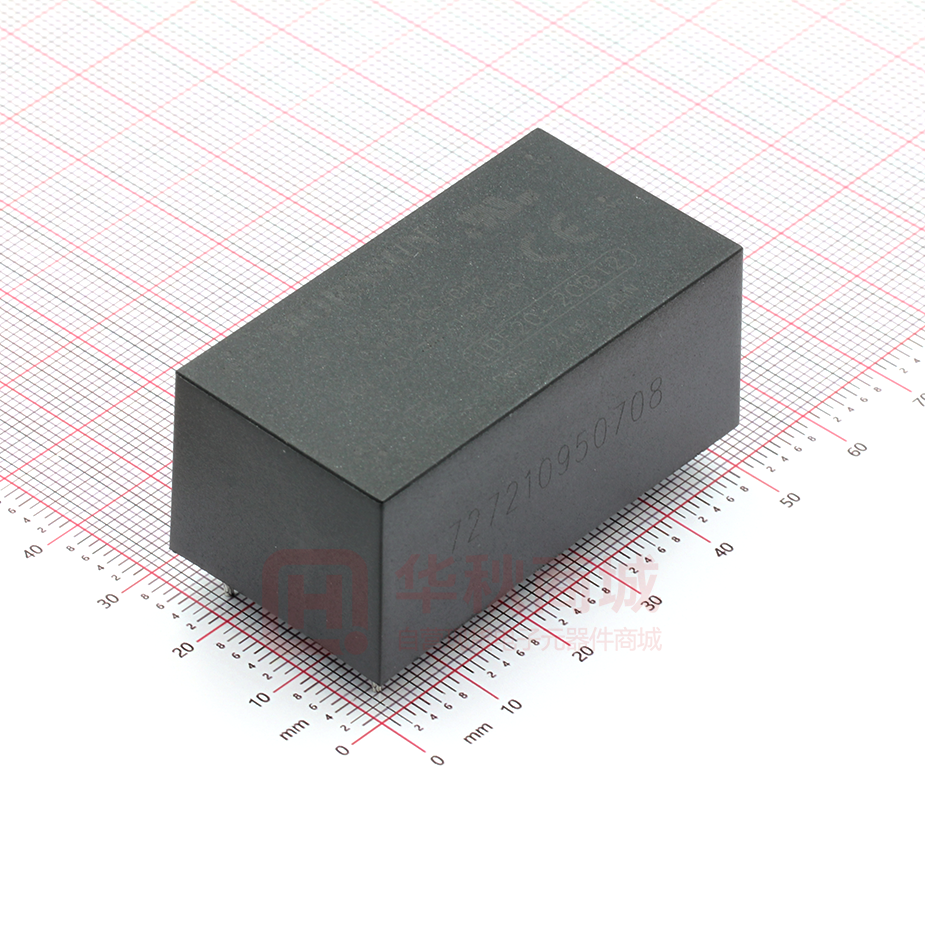

LDE20-20B12

AC/DC 电源模块 LDE20-20Bxx 系列 20W，AC-DC 模块电源 产品特点  全球通用电压：85 - 264VAC/100 - 370VDC  工作温度范围：-40℃ to +70℃  4000VAC 高隔离电压  稳压输出、低纹波噪声  输出短路、过流、过压保护  高效率、高可靠性  全塑料外壳，符合 UL94V-0  EMC 性能满足 CISPR32/EN55032 CLASS B  通过 IEC62368、UL62368、EN62368 认证 CB RoHS LDE20-20Bxx 系列-----是金升阳为客户提供的超小体积开关模块电源。该系列电源具有全球输入电压范围、交直流两用、低功耗、低 纹波噪声、高效率、高可靠性、4000VAC 安全隔离等优点，EMC 及安全规格满足 IEC/EN61000-4、CISPR32/EN55032、UL62368、 EN62368 标准。广泛应用于工业、电力、仪表、通讯及民用等多个领域。该系列产品应用在电磁兼容比较恶劣的环境下时必须参考应 用电路。 选型表 认证 UL/CE/CB 型号* 输出功率 标称输出电压及电流 (Vo/Io) 效率 (230VAC, %/Typ.) 最大容性负载(µF) LDE20-20B03 11.8W 3.3V/3600mA 74 10000 LDE20-20B05 18W 5V/3600mA 78 6600 9V/2200mA 79 4400 12V/1660mA 82 3000 15V/1330mA 83 2000 24V/833mA 83 800 LDE20-20B09 LDE20-20B12 LDE20-20B15 20W LDE20-20B24 注：*产品型号后缀加“A2S”为接线式封装拓展，后缀加“A4S”为导轨式封装拓展。 输入特性 项目 输入电压范围 工作条件 Min. Typ. Max. 单位 交流输入 85 -- 264 VAC 直流输入 100 -- 370 VDC 47 -- 63 Hz 115VAC -- 0.37 0.44 230VAC -- 0.24 0.26 115VAC -- 12 -- 230VAC -- 36 -- 输入频率 输入电流 冲击电流 A 3.15A/250V，慢熔断，必接 外接保险管推荐值 热插拔 不支持 输出特性 项目 Min. Typ. Max. 3.3V 输出 -- ±3 -- 其它型号 工作条件 单位 输出电压精度 0%-100% -- ±2 -- 线性调节率 满载 -- ±0.5 -- 负载调节率 0% - 100%负载 -- ±1 -- 纹波噪声* 20MHz 带宽（峰-峰值） -- 50 120 mV -- ±0.02 -- %/℃ 温度漂移系数 2019.10.26-A/3 % 第 1 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LDE20-20Bxx 系列 短路保护 打嗝式，可长期短路，自恢复 ≥110% Io，自恢复 过流保护 过压保护 3.3/5V 输出 ≤7.5V 9V 输出 ≤15V 12/15V 输出 ≤20V 24V 输出 ≤30V 0 -- -- 115VAC 输入 5 10 -- 230VAC 输入 44 55 -- 最小负载 掉电保持时间 % ms 注：*纹波和噪声测试方法采用平行线测试法，在额定负载下测得，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 工作条件 Min. Max. 单位 测试时间 1 分钟 (漏电流＜5mA) 4000 -- -- VAC 工作温度 -40 -- +70 存储温度 -40 -- +85 存储湿度 -- -- 95 项目 隔离电压 焊接温度 输入-输出 波峰焊焊接 260 ± 5℃；时间：5 - 10s 手工焊接 360 ± 10℃；时间：3- 5s -- 100 -- 1.67 -- -- 3.3/5V 2.66 -- -- 其他 2.33 -- -- -25℃ to +70℃ 0.66 -- -- -40℃ to -25℃ 1.33 -- -- -25℃ to +70℃ 2.0 -- -- -40℃ to -25℃ 4.0 -- -- 0.83 -- -- 开关频率 -40℃ to 0℃ +40℃ to +70℃ 功率降额 Typ. 85 - 130VAC 5V 85 - 100VAC 其他 240 - 264VAC 安全标准 IEC62368/EN62368/UL62368 安规认证 IEC62368/EN62368/UL62368 安全等级 CLASS I I MTBF MIL-HDBK-217F@25℃ ＞300,000 h ℃ %RH kHz %/℃ %/VAC 物理特性 外壳材料 封装尺寸 重量 冷却方式 黑色阻燃耐热塑料(UL94V-0) DIP 封装 53.8 x 28.8 x 23.5 mm A2S 接线式封装 76.0 x 31.5 x 32.3 mm A4S 导轨式封装 76.0 x 31.5 x 36.9 mm DIP 封装 60g (Typ.) A2S 接线式封装 80g(Typ.) A4S 导轨式封装 100g(Typ.) 自然空冷 2019.10.26-A/3 第 2 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LDE20-20Bxx 系列 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电 IEC/EN61000-4-2 Contact ±6KV /Air ±8KV Perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±4KV perf. Criteria B IEC/EN61000-4-5 line to line ±2KV perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 line to line ±4KV/line to ground ±6KV (推荐电路见图 2) perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 10Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-11 0%, 70% perf. Criteria B 产品特性曲线 -25℃ to +70℃ -40℃ to -25℃ 注：①对于输入电压为 85-100VAC/240-264VAC/100-120VDC/340-370VDC，(LDE20-20B05:85-130VAC/240-264VAC/100-160VDC/340-370VDC)需在温度降额的基础上 进行输入电压降额； ②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 2019.10.26-A/3 第 3 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LDE20-20Bxx 系列 设计参考 1. 典型应用电路 图1 型号 LDE20-20B03 LDE20-20B05 LDE20-20B09 LDE20-20B12 LDE20-20B15 LDE20-20B24 FUSE MOV C1 3.15A/250V， 慢熔断，必接 20D471K 1µF/50V C2 220µF/16V 220µF/16V 120µF/25V 120µF/25V 120µF/25V 68µF/35V TVS SMBJ7.0A SMBJ7.0A SMBJ12A SMBJ20A SMBJ20A SMBJ30A 注： ①输出滤波电容 C2 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C1 为陶瓷电容，去除高频噪 声。TVS 管在模块异常时保护后级电路，建议使用。 ②产品在应用时必须外接 C2 电解电容，以获得更低的纹波噪声和更优的动态负载性能。 ③当产品输出端接高频开关型负载时，C2 电解电容选型如下： 型号 LDE20-20B03 LDE20-20B05 LDE20-20B09 LDE20-20B12 LDE20-20B15 LDE20-20B24 C2 470µF/16V (固态电容) 470µF/16V (固态电容) 470µF/16V (固态电容) 390µF/25V 390µF/25V 220µF/35V 2. EMC 解决方案—推荐电路 图2 注：输出外接电路同上述典型应用电路。 元件型号 推荐值 MOV1 20D471K MOV2 10D471K MOV3 10D471K CX 0.22µF/275VAC CY1, CY2 1nF/400VAC R1 1MΩ/2W LDM 4.7uH LCM 2mH GDT EM3600XS FUSE 6.3A/250V，慢熔断，必接 3. 更多信息，请参考 AC-DC 应用笔记 www.mornsun.cn 2019.10.26-A/3 第 4 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LDE20-20Bxx 系列 外观尺寸、建议印刷版图 A2S 外观尺寸 2019.10.26-A/3 第 5 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LDE20-20Bxx 系列 A4S 外观尺寸 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58220011（DIP 封装）：58220022（A2S/A4S 封装）； 2. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
