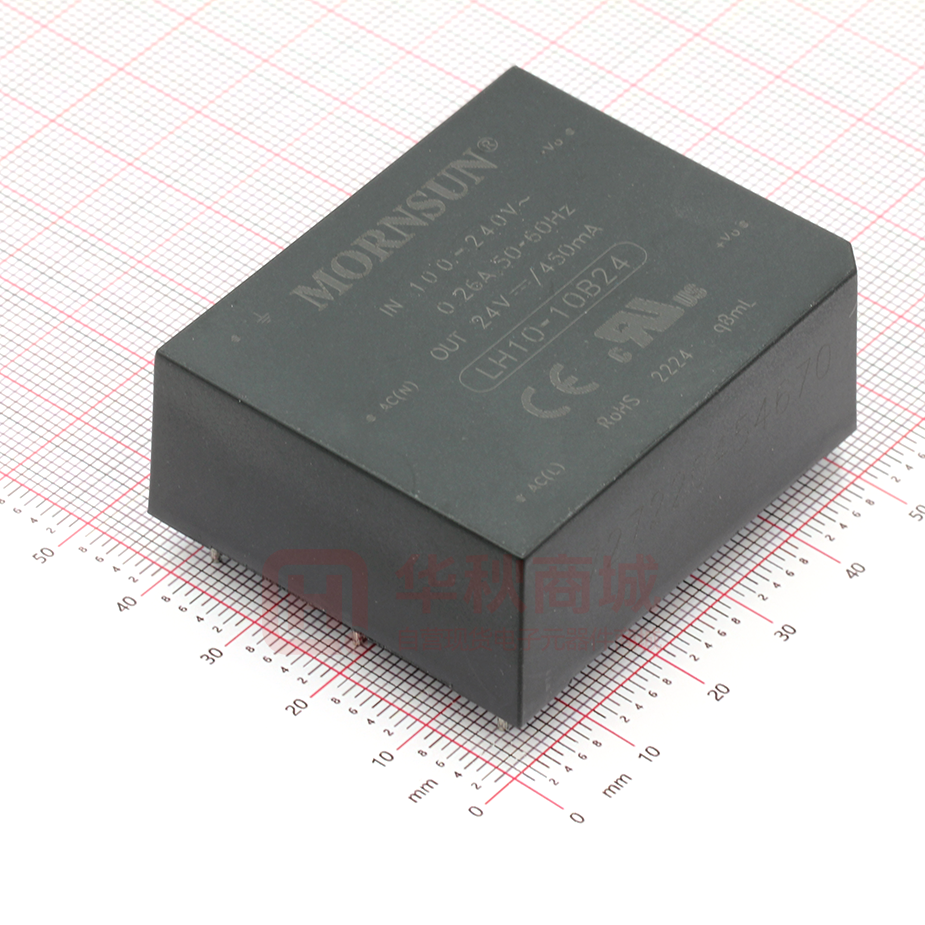

LH10-10B24

AC/DC 电源模块 LH10 系列 10W，AC-DC 模块电源 产品特点  全球通用电压：85-264VAC/100-370VDC  稳压输出、低纹波噪声  输出短路、过流、过压保护  全塑料外壳，符合 UL94V-0  通过 UL60950 和 EN60950 认证  3 年的质量保证  PCB、接线式和导轨式等多种安装方式 RoHS LH10 系列-----是金升阳为客户提供的小体积模块式开关电源。该系列电源具有全球输入电压范围、交直流两用、低功耗、高效率、高 可靠性、安全隔离等优点。产品安全可靠，EMC 性能好，EMC 及安全规格满足 IEC/EN61000-4、CISPR32/EN55032、UL60950 和 EN60950 标准。该系列产品广泛应用于工业、办公及民用等行业中，当应用于电磁兼容比较恶劣的环境时必须参考应用电路。 选型表 认证 型号* UL/CE (Vo2/Io2) 最大容性 负载(µF) Vo1 Vo2 3.3V/2000mA 70 26400 -- LH10-10B05 5V/2000mA -- 76 9440 -- LH10-10B09 9V/1100mA -- 78 3600 -- LH10-10B12 12V/900mA -- 80 2400 -- LH10-10B15 15V/700mA -- 81 1170 -- LH10-10B24 24V/450mA -- 82 370 -- LH10-10A05** +5V/1000mA -5V/1000mA 76 8800 8800 LH10-10A12** +12V/450mA -12V/450mA 80 1970 1970 6.6 W 10W LH10-10A15** -- (Vo1/Io1) 效率 (230VAC,%/Typ.) -- LH10-10B03 UL/CE 标称输出电压及电流 输出功率 +15V/350mA -15V/350mA 81 1970 1970 LH10-10A24** +24V/200mA -24V/200mA 84 660 660 LH10-10C0512-02 5V/1000mA ±12V/200mA 75 3200 260 LH10-10C0515-02 5V/900mA ±15V/200mA 75 2160 80 LH10-10D0505-02 5V/1800mA 5V/200mA 75 8000 540 LH10-10D0512-02 5V/1500mA 12V/200mA 79 4400 260 LH10-10D0515-02 5V/1400mA 15V/200mA 79 4400 170 LH10-10D0524-02 5V/1000mA 24V/200mA 81 4000 170 注：*产品型号后缀加“A2”为接线式封装拓展，后缀加“A4”为导轨式封装拓展。 **LH10-10Axx 以正负输出采样反馈；其它以 Vo1 采样反馈，并定义为主路。 输入特性 项目 输入电压范围 工作条件 Min. Typ. Max. 交流输入 85 -- 264 VAC 直流输入 100 -- 370 VDC Hz 47 -- 63 115VAC -- -- 0.26 230VAC -- -- 0.16 115VAC -- -- 230VAC -- 10 20 输入频率 输入电流 冲击电流 单位 A -- 2020.06.29-B/5 第 1 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH10 系列 漏电流 0.3mA RMS typ./230VAC/50Hz 外接保险管推荐值 (接线式、导轨式封装已包含保险管) 2A/250V，慢断 热插拔 不支持 输出特性 项目 输出电压精度 线性调节率 负载调节率 工作条件 Vo1 Vo1（输出电压 3.3V） 满载 10%-100% 负载 Min. Typ. Max. -- ±2 -- -- ±3 -- Vo1 -- ±0.5 -- Vo2 -- ±1.5 -- 单路输出 -- ±1 -- 正负双路输出(平衡负载) -- ±2 -- Vo1 -- ±3 -- ±Vo2 -- ±5 -- Vo1 -- ±3 -- Vo2 -- ±5 -- 50 100 三路输出(平衡负载) 隔离双路不共地输出 (平衡负载) 纹波噪声* 20MHz 带宽（峰-峰值） -- 温度漂移系数 Vo1 -- ±0.02 -- 短路保护 可长期短路，自恢复 过流保护 ≥110% Io，自恢复 过压保护 最小负载 掉电保持时间 Vo1 3.3/5VDC 输出 ≤7.5VDC 9VDC 输出 ≤13VDC 12/15VDC 输出 ≤20VDC 24VDC 输出 ≤30VDC 单输出 0 -- -- 正负双输出(平衡负载) 10 -- -- 双隔离输出(平衡负载) 10 -- -- 三路输出 (平衡负载) 10 -- -- 115VAC 输入 -- 15 -- 230VAC 输入 -- 80 -- 单位 % mV %/℃ % ms 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 项目 隔离电压 工作温度 存储温度 工作条件 输入-输出 测试时间 1 分钟 开关频率 功率降额 Typ. Max. 3000 -- -- LH10-10A24 -25 -- +70 其他 -40 -- +70 LH10-10A24 -25 -- +105 其他 -40 -- +105 -- 95 -- 存储湿度 焊接温度 Min. 单位 VAC ℃ %RH 260± 5℃；时间：5-10s 波峰焊焊接 360± 10℃；时间：3-5s 手工焊接 LH10-10A/LH10-10C/LH10-10D 系列 -- 65 -- LH10-10B 系列 -- 100 -- -40℃ to -10℃ 2.0 -- -- +55℃ to +70℃ 4.0 -- -- 85VAC - 100VAC 1.67 -- -- 240VAC - 264VAC 0.83 -- -- 安全标准 IEC60950/EN60950/UL60950 安规认证 EN60950/UL60950 kHz %/℃ %/VAC 2020.06.29-B/5 第 2 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH10 系列 安全等级 CLASS I 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ ＞300,000 h 物理特性 外壳材料 黑色阻燃耐热塑料(UL94V-0) 卧式封装 55.00 x 45.00 x 21.00 mm A2 接线式封装 96.10 x 54.00 x 29.50 mm A4 导轨式封装 96.10 x 54.00 x 34.10 mm 重量 卧式封装/A2 接线式封装/A4 导轨式封装 80g/130g/170g(Typ.) 冷却方式* 自然空冷 封装尺寸 注：*本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 EMC 特性 EMI 传导骚扰 CISPR32/EN55032 CLASS B 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电 IEC/EN 61000-4-2 Contact ±6KV /Air ±8KV Perf. Criteria B 辐射抗扰度 IEC/EN 61000-4-3 10V/m perf. Criteria A IEC/EN 61000-4-4 ±2KV perf. Criteria B IEC/EN 61000-4-4 ±4KV（推荐电路见图 5） perf. Criteria B 脉冲群抗扰度 EMS IEC/EN 61000-4-5 line to line ±1KV/line to ground ±2KV perf. Criteria B 浪涌抗扰度 IEC/EN 61000-4-5 line to line ±2KV/line to ground ±4KV （推荐电路见图 5） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 10 Vr.m.s perf. Criteria A 工频磁场抗扰度 IEC/EN61000-4-8 10A/m perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-11 0%, 70% perf. Criteria B 产品特性曲线 输入电压降额曲线图 输出功率百分比(%) 输出功率百分比(%) 温度降额曲线图 10 0 80 70 60 输 入 电 压 ： 8 5~2 64 VA C 1 00 ~37 0VDC 40 20 -4 0 -2 5 -1 0 55 70 环 境 温 度 (℃ ) 100 80 75 60 40 环 境 温 度 : 25℃ 20 85 100 100 120 240 340 输入电压 264 VAC 370 VDC 注：①对于输入电压为 85-100VAC/240-264VAC/100-120VDC/340-370VDC,需在温度降额的基础上进行电压降额； ②LH10-10A24 最低工作温度为-25℃； ③本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 2020.06.29-B/5 第 3 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH10 系列 设计参考 1. 典型应用电路 F US E A C(L) NTC AC(L) C1 +Vo C2 F US E TV S A C(L) AC DC MO V RL A C(N) A C(N ) NTC C 1 C 2 TV S1 +Vo A C(L) MO V RL AC DC A C(N) C om A C(N ) - Vo - Vo 图 1：LH10-10Bxx(单路)系列典型应用电路 F USE AC(L) NTC AC(L) M OV ACDC A C(N) AC(N) C1 + C 2 TV S1 RL AC(L) F USE NTC + Vo1 AC(L) RL C1 C 2 TV S1 RL C3 C 4 TV S2 RL C5 C 6 TV S3 RL - MO V ACDC A C(N) AC(N) + Vo2 +Vo2 C om C3 C 4 TV S2 -Vo2 RL 图 3：LH10-10Dxx(双隔离双路)系列典型应用电路 FUSE C 4 TV S2 图 2：LH10-10Axx(正负双路)系列典型应用电路 Vo1 - - 型号 LH10-10B03 LH10-10B05 LH10-10B09 LH10-10B12 LH10-10B15 LH10-10B24 LH10-10A05 LH10-10A12 LH10-10A15 LH10-10A24 LH10-10C0512-02 LH10-10C0515-02 LH10-10D0505-02 LH10-10D0512-02 LH10-10D0515-02 LH10-10D0524-02 C3 MOV NTC 2A/250V， 14D471K 慢断 5D-9 图 4：LH10-10Cxx(三路)系列典型应用电路 C2(µF) 470 330 120 120 120 68 220 120 47 33 220 220 220 220 220 220 C4(µF) ------220 120 47 33 68 47 68 68 47 47 C6(µF) ----------68 47 ----- TVS1 SMBJ7.0A SMBJ7.0A SMBJ12A SMBJ20A SMBJ20A SMBJ30A SMBJ7.0A SMBJ20A SMBJ20A SMBJ30A SMBJ7.0A SMBJ7.0A SMBJ7.0A SMBJ7.0A SMBJ7.0A SMBJ7.0A TVS2 ------SMBJ7.0A SMBJ20A SMBJ20A SMBJ30A SMBJ20A SMBJ20A SMBJ7.0A SMBJ20A SMBJ20A SMBJ30A TVS3 ----------SMBJ20A SMBJ20A ----- 注： 输出滤波电容 C2、C4、C6 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C1、C3、C5 为陶瓷 电容，去除高频噪声。TVS 管在模块异常时保护后级电路，建议使用。 2. EMC 解决方案—推荐电路 图 5：EMC 更高要求推荐电路 元件型号 推荐值 元件型号 推荐值 MOV1 14D471K LDM 4.7μH/2A CY1/CY2 1000pF/400VAC FC-LX1D 2KV/4KV EMC 辅助器 CX 0.1μF/275VAC FUSE 2A/250V，慢断，必接 LCM 10mH，建议选用我司提供的共模电感 FL2D-Z5-103 3. 更多信息，请参考 AC-DC 应用笔记 www.mornsun.cn 2020.06.29-B/5 第 4 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH10 系列 外观尺寸、建议印刷版图 LHXXA2 外观尺寸 2020.06.29-B/5 第 5 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH10 系列 LHXXA4 外观尺寸 注： 1. 包装信息请参见《产品出货包装信息》 ，包装包编号：58220006（卧式封装） ；58220010（A2/A4 封装） ； 2. 若产品工作在最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
