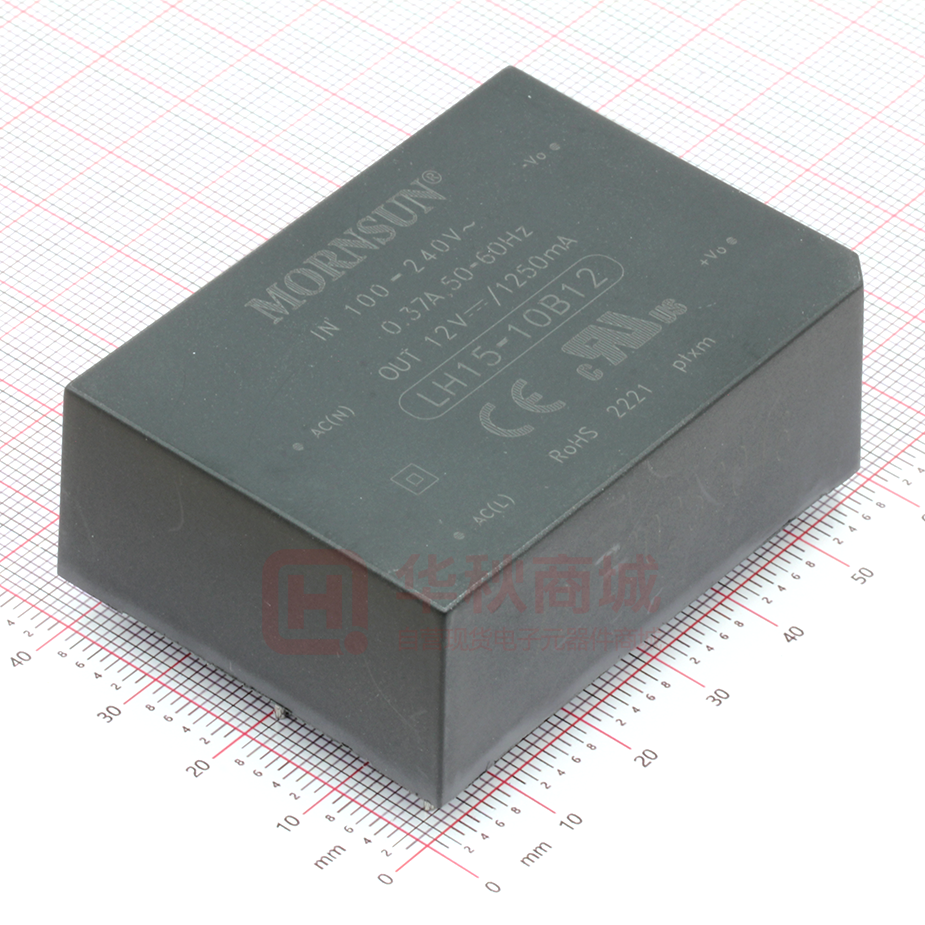

LH15-10B12

AC/DC 电源模块 LH15 系列 15W，AC-DC 模块电源 产品特点  宽输入电压范围: 85 - 264VAC/100 - 370VDC  稳压输出、低纹波噪声  效率高达 84%  输出短路、过流、过压保护  全塑料外壳，符合 UL94V-0  通过 IEC60950, UL60950, EN60950 认证  PCB、接线式和导轨式等多种安装方式 CB RoHS LH15 系列-----是金升阳为客户提供的小体积模块式开关电源。该系列电源具有全球输入电压范围、交直流两用、低功耗、高效率、高 可靠性、安全隔离等优点。产品安全可靠，EMC 性能好，EMC 及安全规格满足 IEC/EN61000-4、CISPR22/EN55022、UL60950 和 EN60950 标准。该系列产品广泛应用于工业、办公及民用等行业中，当应用于电磁兼容比较恶劣的环境时必须参考应用电路。 选型表 认证 UL/CE/CB -- 最大容性负载(µF) 输出功率 (Vo1/Io1) (Vo2/Io2) 效率 (230VAC, %/Typ.) LH15-10B03 9.9W 3.3V/3000mA -- 73 36000 -- LH15-10B05 14W 5V/2800mA -- 76 20000 -- LH15-10B09 9V/1600mA -- 78 8000 -- LH15-10B12 12V/1250mA -- 80 5200 -- LH15-10B15 15V/1000mA -- 80 5000 -- Vo1 Vo2 LH15-10B24 24V/625mA -- 84 900 -- LH15-10A05 +5V/1500mA -5V/1500mA 76 12800 12800 LH15-10A12 +12V/650mA -12V/650mA 81 2350 2350 LH15-10A15 +15V/500mA -15V/500mA 83 3120 3120 +24V/310mA -24V/310mA 83 400 400 5V/2000mA ±5V/500mA 75 10800 2160 LH15-10C0512-02 5V/2000mA ±12V/200mA 77 17280 2160 LH15-10C0515-02 5V/1800mA ±15V/200mA 78 5920 370 LH15-10C0524-01 5V/2000mA ±24V/100mA 78 1600 130 LH15-10D0505-08 5V/2200mA 5V/800mA 78 15000 3000 LH15-10D0512-04 5V/2000mA 12V/400mA 80 12000 1800 LH15-10D0515-03 5V/2000mA 15V/300mA 81 10000 1500 LH15-10D0524-02 5V/2000mA 24V/200mA 81 13000 800 LH15-10A24 LH15-10C0505-05 UL/CE/CB 标称输出电压及电流 产品型号* 15W 注：*LH15-10AXX 以正负输出采样反馈；其它以 Vo1 采样反馈。 输入特性 项目 输入电压范围 Min. Typ. Max. 交流输入 85 -- 264 VAC 直流输入 100 -- 370 VDC Hz 工作条件 47 -- 63 115VAC -- -- 0.37 230VAC -- -- 0.22 115VAC -- 10 -- 230VAC -- 20 -- 输入频率 输入电流 冲击电流 单位 A 2016.10.28-C/0 第 1 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH15 系列 0.3mA RMS typ./230VAC/50Hz 漏电流 外接保险管推荐值 (接线式、导轨式封装已包含保险管) 2A/250V，慢断 热插拔 不支持 输出特性 项目 工作条件 输出电压精度 主路 线性调节率 满载 10% - 100% 负载 负载调节率 Min. Typ. Max. 3.3V 输出 -- ±3 -- 其他输出 -- ±2 -- 主路 -- ±0.5 -- 辅路 -- ±1.5 -- 单路输出 -- ±1 -- 正负双路输出(平衡负载) -- ±2 -- 主路 Vo1 -- ±3 -- 辅路±Vo2 -- ±5 -- 主路 Vo1 -- ±3 -- 辅路 Vo2 三路输出(平衡负载) 隔离双路不共地输出 (平衡负载) -- ±5 -- 纹波噪声* 主路 20MHz 带宽（峰-峰值） -- 50 100 温度漂移系数 主路 -- 短路保护 ±0.02 -- 单位 % mV %/℃ 可长期短路，自恢复 ≥110% Io 自恢复 过流保护 过压保护 主路 最小负载 掉电保持时间 3.3/5VDC 输出 ≤7.5VDC 9VDC 输出 ≤13VDC 12/15VDC 输出 ≤20VDC 24VDC 输出 ≤30VDC 单输出 0 -- -- 正负双输出(平衡负载) 10 -- -- 双隔离输出(平衡负载) 10 -- -- 三路输出 (平衡负载) 10 -- -- 115VAC 输入 -- 15 -- 230VAC 输入 -- 80 -- % ms 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 项目 工作条件 Min. Typ. Max. 输入-输出 测试时间 1 分钟 3000 -- -- 输入- 测试时间 1 分钟 2000 -- -- 工作温度 -40 -- +70 存储温度 -40 -- +105 存储湿度 -- -- 95 隔离电压 焊接温度 波峰焊焊接 260 ± 5℃; 时间：5 - 10s 手工焊接 360 ± 10℃; 时间：3 - 5s -- 65 -- -40℃ to -10℃ 2.0 -- -- +55℃ to +70℃ 4.0 -- -- 开关频率 功率降额 安全标准 IEC60950/EN60950/UL60950 安规认证 IEC60950/EN60950/UL60950 安全等级 平均无故障时间（MTBF） 单输出 CLASSⅡ 其他系列 CLASSⅠ 单位 VAC ℃ %RH kHz %/℃ MIL-HDBK-217F@25℃ ＞300,000 h 2016.10.28-C/0 第 2 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH15 系列 物理特性 外壳材料 黑色阻燃耐热塑料(UL94V-0) 封装尺寸 重量 卧式封装 62.00*45.00*22.50 mm A2 接线式封装 96.10*54.00*31.00 mm A3 接线式封装 99.00*54.00*31.00 mm A4 导轨式封装 96.10*54.00*35.60 mm 卧式封装/A2 接线式封装/A3 接线式封装/A4 导轨式封装 85g/135g/135g/175g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI 传导骚扰 CISPR22/EN55022 CLASS B 辐射骚扰 CISPR22/EN55022 CLASS B 静电放电 IEC/EN 61000-4-2 Contact ±6KV / Air ±8KV Perf. Criteria B 辐射抗扰度 IEC/EN 61000-4-3 10V/m perf. Criteria A IEC/EN 61000-4-4 ±2KV perf. Criteria B IEC/EN 61000-4-4 ±4KV(推荐电路见图 5) perf. Criteria B 脉冲群抗扰度 EMS IEC/EN 61000-4-5 line to line ±1KV/line to ground ±2KV perf. Criteria B 浪涌抗扰度 IEC/EN 61000-4-5 line to line ±2KV/line to ground ±4KV (推荐电路见图 5) perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 10 Vr.m.s perf. Criteria A 工频磁场抗扰度 IEC/EN61000-4-8 10A/m perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-11 0%,70% perf. Criteria B 产品特性曲线 输入电压降额曲线图 输出功率百分比( % ) 输出功率百分比(% ) 温度降额曲线图 100 80 60 输 入 电 压 ： 8 5 - 2 6 4 VA C 100 - 370V D C 40 20 -4 0 -1 0 55 70 10 0 80 75 60 40 环 境 温 度 : 2 5℃ 20 85 10 0 10 0 12 0 环 境 温 度 (℃ ) 注： ①对于输入电压为 85 - 100VAC/240 - 264VAC/100 - 120VDC/340 - 370VDC 需在温度降额的基础上进行输入电压降额； ②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 输入电压 24 0 34 0 26 4 37 0 VA C VDC 2016.10.28-C/0 第 3 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH15 系列 设计参考 1. 典型应用电路 A C (L) FU S E A C (L ) C1 + Vo C2 TVS1 RL A C (L ) M OV AC -DC MOV + Vo A C (L ) FU S E - Vo A C (L ) M OV + Vo 1 C1 C2 A C (N ) C3 C 4 TVS2 RL C1 C 2 TVS1 RL C3 C 4 TVS2 RL C5 C 6 TVS3 RL A C (L ) M OV A C-D C A C (N ) A C (N ) -V o 1 + Vo 2 Com C3 -V o 2 C 4 TVS2 RL 图 3：LH15-10Dxx(双隔离双路)系列典型应用电路 C2(µF) 680 680 470 220 220 68 470 220 120 68 470 470 470 470 470 470 470 470 产品型号 LH15-10B03 LH15-10B05 LH15-10B09 LH15-10B12 LH15-10B15 LH15-10B24 LH15-10A05 LH15-10A12 LH15-10A15 LH15-10A24 LH15-10C0505-05 LH15-10C0512-02 LH15-10C0515-02 LH15-10C0524-01 LH15-10D0505-08 LH15-10D0512-04 LH15-10D0515-03 LH15-10D0524-02 + Vo 1 FU S E A C (L ) + Vo 2 -V o 2 RL 图 2：LH15-10Axx(正负双路)系列典型应用电路 TVS1 RL A C-D C -V o 1 A C (N ) C 2 TVS1 Com A C (N ) -Vo 图 1：LH15-10Bxx(单路)系列典型应用电路 C1 A C -DC A C (N ) A C (N ) A C (N ) FU S E A C (L ) 图 4：LH15-10Cxx(三路)系列典型应用电路 C4(µF) C6(µF) 470 220 120 68 220 120 120 120 470 220 120 47 TVS1 SMBJ7.0A SMBJ7.0A SMBJ12A SMBJ20A SMBJ20A SMBJ30A SMBJ7.0A SMBJ20A SMBJ20A SMBJ30A SMBJ7.0A SMBJ7.0A SMBJ7.0A SMBJ7.0A SMBJ7.0A SMBJ7.0A SMBJ7.0A SMBJ7.0A 220 120 120 120 TVS2 TVS3 SMBJ7.0A SMBJ20A SMBJ20A SMBJ30A SMBJ7.0A SMBJ20A SMBJ20A SMBJ30A SMBJ7.0A SMBJ20A SMBJ20A SMBJ30A SMBJ7.0A SMBJ20A SMBJ20A SMBJ30A 注： 输出滤波电容 C2、C4、C6 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压降额大于 80%。C1、C3、C5 为陶瓷电 容，去除高频噪声，建议取 1uF。TVS 管在模块异常时保护后级电路，建议使用。推荐外接 MOV 压敏电阻，型号: 14D471K 2. EMC 解决方案—推荐电路 可 使 用 我 司 模 块 F C -L X 1 D LD M F US E LC M A C ( L) A C ( L) +V o C1 C Y1 MOV 1 C2 TV S 1 RL + A C -D C CX C Y2 -V o A C( N ) A C( N ) 图 5：EMC 更高要求推荐电路(输出外接电路同上述典型应用电路) 元件型号 推荐值 MOV1 14D471K CY1 、CY2 1000pF/400VAC CX 0.1μF/275VAC LCM 10mH，建议选用我司提供的共模电感 FL2D-Z5-103 LDM FC-LX1D FUSE 4.7μH/2A 2KV/4KV EMC 辅助器 2A/250V，慢断，必接 3. 更多信息，请参考 AC-DC 应用笔记 www.mornsun.cn 2016.10.28-C/0 第 4 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH15 系列 外观尺寸、建议印刷版图 A2 外观尺寸 2016.10.28-C/0 第 5 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH15 系列 A3 外观尺寸 A4 外观尺寸 2016.10.28-C/0 第 6 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LH15 系列 注： 1.包装信息请参见《产品出货包装信息》 ，卧式包装包编号：58220006；A2/A3/A4 包装包编号：58220010； 2.若产品工作在最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3.除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
