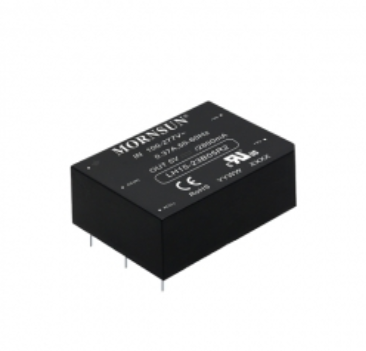

LH15-23B12R2

AC/DC 模块电源 LH15-23BxxR2 系列 15W，AC/DC 模块电源 产品特点  全球通用电压：85 - 305VAC/100 - 430VDC  工作温度范围：-40℃ to +85℃  4200VAC 高隔离电压  效率高达 85%  输出短路、过流保护、过压保护  5000m 海拔应用  全塑料外壳、符合 UL94V-0  裸机满足 EMI CLASS B 及浪涌±2KV/±4KV 要求 （2000m 海拔）  过电压等级Ⅲ（符合 IEC62477-1） CB Report UL62368-1 RoHS EN62368-1 LH15-23BxxR2 系列-----是 15W 高效绿色 AC-DC 模块电源，该系列电源具有全球输入电压范围、交直流两用、低功耗、高效率、高可 靠性、安全隔离等优点。产品安全可靠，EMC 性能好，EMC 及安全规格满足 IEC/EN61000-4、CISPR32/EN55032、IEC/EN/UL62368 标准。该系列产品广泛应用于工控、电力、办公等行业中，应用于电磁兼容比较恶劣的环境时必须参考应用电路。 选型表 认证 UL/EN/IEC EN UL/EN/IEC 产品型号* 输出功率 标称输出电压及电流 (Vo/Io) 效率 (230VAC,%/Typ.) 最大容性负载(uF) LH15-23B03R2 9.9W 3.3V/3000mA 77 30000 LH15-23B05R2 14W 5V/2800mA 79 16000 LH15-23B09R2 9V/1670mA 78 5500 LH15-23B12R2 12V/1250mA 82 4500 15W LH15-23B15R2 15V/1000mA 82 4000 LH15-23B24R2 24V/625mA 83 800 LH15-23B48R2 48V/320mA 85 400 注：*产品型号后缀加“A2”为接线式封装拓展，后缀加“A4”为导轨式封装拓展。 输入特性 项目 输入电压范围 工作条件 Min. Typ. Max. 单位 交流输入 85 -- 305 VAC 直流输入 100 -- 430 VDC 47 -- 63 Hz 115VAC -- -- 0.37 230VAC -- -- 0.22 115VAC -- 16 -- 230VAC -- 30 -- 输入频率 输入电流 冲击电流 漏电流 277VAC/50Hz A 0.25mA RMS max. 2A/300V，慢断，必接 外接保险管推荐值 热插拔 不支持 输出特性 项目 输出电压精度 工作条件 Min. Typ. Max. 3.3V 输出 -- ±3 -- 其他输出 -- ±2 -- 线性调节率 满载 -- ±0.5 -- 负载调节率 0% - 100%负载 -- ±1 -- 单位 % 2021.09.26-A/1 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LH15-23BxxR2 系列 20MHz 带宽（峰-峰值） 纹波噪声* -- 230VAC 待机功耗 50 100 mV %/℃ -- ±0.02 -- 3.3V/5V/9V/12V/15V/24V -- -- 0.3 48V -- -- 0.5 温度漂移系数 短路保护 W 打嗝式，可持续短路，自恢复 过流保护 ≥150%Io，自恢复 过压保护 3.3V/5V 输出 ≤7.5VDC（打嗝） 9V 输出 ≤15VDC（打嗝） 12V/15V 输出 ≤20VDC（打嗝） 24V 输出 ≤30VDC（打嗝） 48V 输出 ≤60VDC（打嗝） 0 -- -- 115VAC 输入 -- 5 -- 230VAC 输入 -- 40 -- Min. Typ. Max. 最小负载 掉电保持时间 % ms 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 项目 工作条件 输入-输出 隔离电压 冲击耐压 测试时间 1 分钟，漏电流＜5mA -- -- 2500 -- -- 输出-PE 1250 -- -- 输入-输出 6000 -- -- 6000 -- -- 6000 -- -- 100 -- -- 100 -- -- 输入-PE 输入-PE 输出-PE 施加 1.2/50μs 冲击波形，三个正脉冲和三个负脉冲， 施加间隔不小于 5s。测试过程中无击穿放电现象 输入-输出 绝缘电阻 4200 输入-PE 测试电压：500VDC 100 -- -- 工作温度 -40 -- +85 存储温度 -40 -- +105 存储湿度 -- -- 95 输出-PE -- 65 -- -40℃ to -25℃ 4.00 -- -- +55℃ to +70℃ 2.67 -- -- +70℃ to +85℃ 1.33 -- -- 85VAC - 100VAC 1.67 -- -- 277VAC - 305VAC 0.72 -- -- 6.67 -- -- 开关频率 2000m - 5000m 9V 输出 安全标准 VDC MΩ ℃ %RH 360 ± 10℃；时间：3 - 5s 手工焊接 功率降额 VAC 260 ± 5℃；时间：5 - 10s 波峰焊焊接 焊接温度 单位 kHz %/℃ %/VAC %/Km EN62368-1（报告）; 符合 IEC/UL62368-1, IEC62477-1 安全等级 通过 IEC/UL62368-1 & EN62368-1（报告）; 符合 IEC62477-1 CLASS I 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ ＞500,000 h 其它输出 物理特性 外壳材料 封装尺寸 重量 冷却方式 黑色阻燃耐热塑料(UL94V-0) 卧式封装 62.00 x 45.00 x 22.50 mm A2 接线式封装 96.10 x 54.00 x 31.00mm A4 导轨式封装 96.10 x 54.00 x 35.60mm 卧式封装/ A2 接线式封装/ A4 导轨式封装 80g (Typ.)/125g (Typ.)/165g (Typ.) 自然空冷 2021.09.26-A/1 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LH15-23BxxR2 系列 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电 IEC/EN61000-4-2 Contact ±8KV/Air ±15KV Perf. Criteria A 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±4KV perf. Criteria A IEC/EN61000-4-5 line to line ±2KV/line to ground ±4KV perf. Criteria A 浪涌抗扰度 IEC/EN61000-4-5 line to line ±4KV/line to ground ±6KV （推荐电路见图 2） perf. Criteria A 传导骚扰抗扰度 IEC/EN61000-4-6 10Vr.m.s perf. Criteria A 工频磁场抗扰度 IEC/EN61000-4-8 10A/m perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-11 0%, 70% perf. Criteria B 产品特性曲线 注：①对于输入电压为 85-100VAC/277 - 305VAC/100-120VDC/390-430VDC，需在温度降额的基础上进行电压降额； ②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 设计参考 1. 典型应用电路 图 1：典型应用电路 型号 LH15-23B03R2 LH15-23B05R2 LH15-23B09R2 LH15-23B12R2 LH15-23B15R2 LH15-23B24R2 LH15-23B48R2 C1 1uF/50V C2 680uF/25V 680uF/25V 470uF/25V 220uF/25V 220uF/25V 68uF/35V 33uF/63V FUSE 2A/300V，慢 断，必接 TVS SMBJ7.0A SMBJ7.0A SMBJ12A SMBJ20A SMBJ20A SMBJ30A SMBJ64A 注： 输出滤波电容 C2 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C1 为陶瓷电容，去除高频噪声。 TVS 管在模块异常时保护后级电路，建议使用。 2021.09.26-A/1 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LH15-23BxxR2 系列 2. EMC 解决方案—推荐电路 图 2：EMC 更高要求推荐电路 元件型号 MOV1 MOV2/MOV3 MOV4/MOV5 CX R1/R2 LCM 推荐值 20D561K 14D561K 7D561K 0.15uF/310VAC 2Ω/3W（绕线电阻，必接） 10MH，建议选用我司提供的共模电感 FL2D-Z5-153 元件型号 CY1/CY2 GDT R3 推荐值 2200PF/400VAC B 5G3600 1MΩ/2W（绕线电阻，必接） FUSE 2A/300V，慢断，必接 注：R3（必接）亦可使用 4 个 1.5MΩ/1206 的贴片电阻串并联进行替代。 3. 更多信息，请参考 AC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 2021.09.26-A/1 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 模块电源 LH15-23BxxR2 系列 A2 外观尺寸 A4 外观尺寸 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58220006（卧式封装）；58220010（A2/A4 封装） ； 2. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
