AC/DC 电源模块
LH20(25)系列
20(25)W,AC-DC 模块电源
产品特点
全球通用电压: 85 - 264VAC/100 - 370VDC
稳压输出、低纹波噪声
效率高达 87%
输出短路、过流、过压保护
全塑料外壳,符合 UL94V-0
通过 IEC60950, UL60950, EN60950 认证
PCB、接线式和导轨式等多种安装方式
CB RoHS
LH20-25 系列-----是金升阳为客户提供的小体积模块式开关电源。该系列电源具有全球输入电压范围、交直流两用、低功耗、高效率、
高可靠性、安全隔离等优点。产品安全可靠,EMC 性能好,EMC 及安全规格满足 IEC/EN61000-4、CISPR22/EN55022、UL60950 和
EN60950 标准。该系列产品广泛应用于工业、办公及民用等行业中,当应用于电磁兼容比较恶劣的环境时必须参考应用电路。
选型表
认证
UL/CE/CB
--
型号*
UL/CE/CB
标称输出电压及电流
(Vo1/Io1)
(Vo2/Io2)
效率
(230VAC,Typ.)
最大容性
负载(µF)
Vo1
Vo2

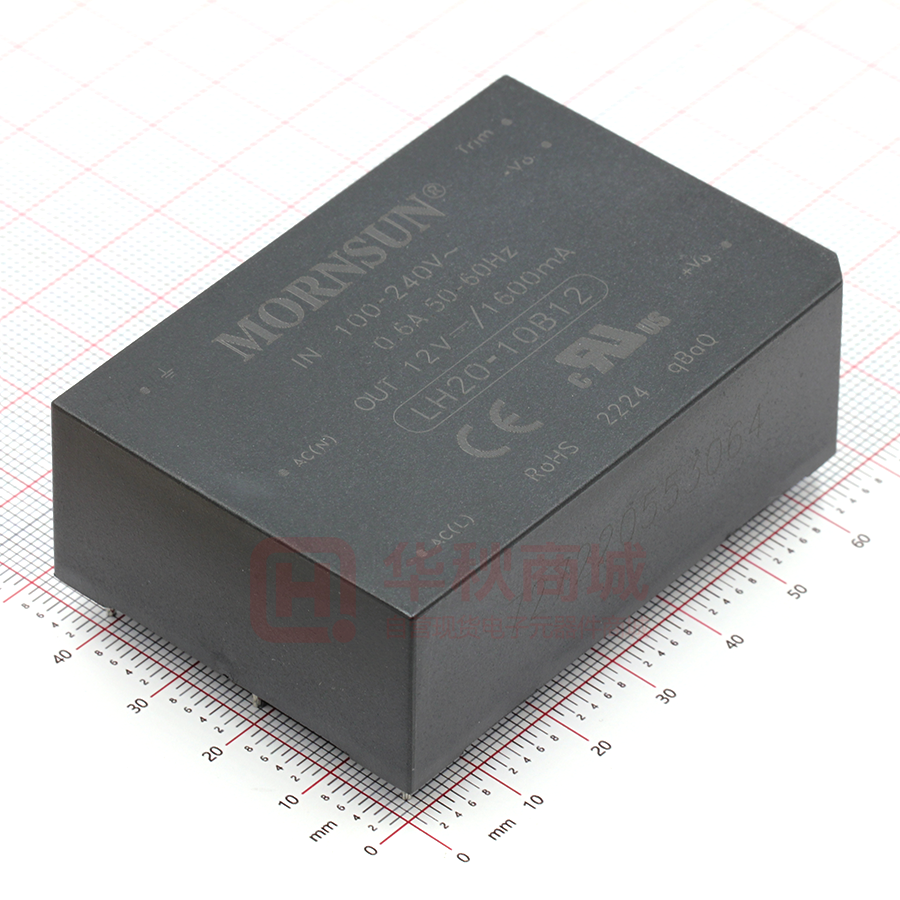

LH20-10B03
13.53W
3.3V/4100mA
--
74
48000
--
LH20-10B05
17.5W
5V/3500mA
--
78
12240
--
LH20-10B09
9V/2100mA
--
80
7200
--
LH20-10B12
12V/1600mA
--
82
5400
--
LH20-10B15
15V/1300mA
--
83
2720
--
LH20-10B24
24V/850mA
--
85
1840
--
LH20-10A05
+5V/2000mA
-5V/2000mA
75
8000
8000
LH20-10A12
+12V/830mA
-12V/830mA
82
960
960
LH20-10A15
+15V/650mA
-15V/650mA
83
880
880
LH20-10C0505-05
UL/CE/CB
(认证中)
输出功率
20W
5V/2500mA
±5V/500mA
74
11200
4480
LH20-10C0512-04
5V/2000mA
±12V/400mA
75
16000
1600
LH20-10C0515-03
5V/2000mA
±15V/300mA
76
13520
370
LH20-10C0524-02
5V/2000mA
±24V/200mA
77
11200
370
LH20-10D0512-06
5V/2500mA
12V/600mA
75
32400
3250
LH20-10D0515-05
5V/2500mA
15V/500mA
76
28000
1980
LH20-10D0524-03
5V/2500mA
24V/300mA
77
28000
720
LH25-10B03
13.53W
3.3V/4100mA
--
74
48000
--
LH25-10B05
20.5W
5V/4100mA
--
79
12240
--
LH25-10B09
9V/2500mA
--
81
5600
--
LH25-10B12
12V/2100mA
--
83
5400
--
15V/1600mA
--
84
2400
--
LH25-10B24
24V/1100mA
--
85
1440
--
LH25-10B48
48V/500mA
--
87
500
--
LH25-10B15
25W
注:* LH20-10AXX 以正负输出采样反馈;其它以 Vo1 采样反馈。
2016.09.22-C/0
第 1 页 共 8 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LH20(25)系列
输入特性
项目
Min.
Typ.
Max.
交流输入
85
--
264
VAC
直流输入
100
--
370
VDC
Hz
工作条件
输入电压范围
47
--
63
115VAC
--
--
0.6
230VAC
--
--
0.34
115VAC
--
16
--
230VAC
--
30
--
输入频率
输入电流
冲击电流
单位
A
0.3mA RMS typ./230VAC/50Hz
漏电流
外接保险管推荐值
(接线式、导轨式封装已包含保险管)
3.15A/250V,慢断,必接
热插拔
不支持
输出特性
项目
工作条件
输出电压精度
主路
线性调节率
满载
0% - 100%负载
负载调节率
10% - 100%负载
Min.
Typ.
Max.
--
±2
--
主路
--
±0.5
--
辅路
--
±1.5
--
单路输出
--
±1
--
正负双路输出(平衡负载)
--
±2
--
主路 Vo1
--
±3
--
辅路±Vo2
--
±5
--
主路 Vo1
--
±3
--
辅路 Vo2
--
±5
--
--
50
100
三路输出(平衡负载)
隔离双路不共地输出
(平衡负载)
纹波噪声*
主路
温度漂移系数
主路
20MHz 带宽(峰-峰值)
--
±0.02
--
短路保护
可长期短路,自恢复
过流保护
≥110% Io 自恢复
过压保护
最小负载
掉电保持时间
主路
3.3/5VDC 输出
≤7.5VDC
9VDC 输出
≤13VDC
12/15VDC 输出
≤20VDC
24VDC 输出
≤30VDC
48VDC 输出
≤60VDC
单输出
0
--
--
正负双输出(平衡负载)
10
--
--
双隔离输出(平衡负载)
10
--
--
三路输出 (平衡负载)
10
--
--
115VAC 输入
--
15
--
230VAC 输入
--
80
--
单位
%
mV
%/℃
%
ms
注:*纹波和噪声的测试方法采用平行线测试法,具体操作方法参见《AC-DC 模块电源应用指南》。
通用特性
项目
工作条件
Min.
Typ.
Max.
3000
--
--
2000
--
--
工作温度
-40
--
+70
存储温度
-40
--
+85
--
95
隔离电压
输入-输出
输入-
测试时间 1 分钟
--
存储湿度
焊接温度
波峰焊焊接
260 ± 5℃; 时间:5 - 10s
手工焊接
360 ± 10℃; 时间:3 - 5s
单位
VAC
℃
%RH
2016.09.22-C/0
第 2 页 共 8 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LH20(25)系列
--
65
--
-40℃ to -10℃
2.0
--
--
+50℃ to +70℃(LH25-10B 系列)
3.0
--
--
4.0
--
--
开关频率
功率降额
+55℃ to +70℃(LH20-10A/B/C/D 系列)
安全标准
IEC60950/EN60950/UL60950
安规认证
IEC60950/EN60950/UL60950
安全等级
CLASSⅠ
平均无故障时间(MTBF)
MIL-HDBK-217F@25℃ >300,000 h
kHz
%/℃
物理特性
外壳材料
黑色阻燃耐热塑料(UL94V-0)
封装尺寸
重量
卧式封装
70.00*48.00*23.50mm
A2 接线式封装
96.10*54.00*32.00mm
A3 接线式封装
99.00*54.00*32.00mm
A4 导轨式封装
96.10*54.00*36.60mm
卧式封装/A2 接线式封装/A3 接线式封装/A4 导轨式封装
120g/170g /170g /210g (Typ.)
冷却方式
自然空冷
EMC 特性
EMI
传导骚扰
CISPR22/EN55022 CLASS B
辐射骚扰
CISPR22/EN55022 CLASS B
静电放电
IEC/EN 61000-4-2 Contact ±6KV/Air ±8KV
Perf. Criteria B
辐射抗扰度
IEC/EN 61000-4-3 10V/m
perf. Criteria A
IEC/EN 61000-4-4 ±2KV
perf. Criteria B
IEC/EN 61000-4-4 ±4KV(推荐电路见图 5)
perf. Criteria B
IEC/EN 61000-4-5 line to line ±1KV/ line to ground±2KV
perf. Criteria B
浪涌抗扰度
IEC/EN 61000-4-5 line to line ±2KV/ line to ground±4KV
(推荐电路见图 5)
perf. Criteria B
传导骚扰抗扰度
IEC/EN61000-4-6
10 Vr.m.s
perf. Criteria A
工频磁场抗扰度
IEC/EN61000-4-8
10A/m
perf. Criteria A
电压暂降、跌落和短时中断抗扰度
IEC/EN61000-4-11
脉冲群抗扰度
EMS
0%,70%
perf. Criteria B
产品特性曲线
10 0
LH 2 0- 1 0A / B / C / D 系 列
L H 2 5- 1 0B 系 列
70
40
输入电压降额曲线图
输 入 电 压 : 85 -2 64 VA C
1 00 - 37 0V DC
20
-40 -25 -10
50 55
环 境 温 度 (℃ )
70
输出功率百分比(%)
输出功率百分比(% )
温度降额曲线图
100
80
75
60
40
环 境 温 度 : 25℃
20
85 100
100 120
输入电压
240
340
264
370
VAC
VDC
注:①对于输入电压为 85-100VAC/240-264VAC/100-120VDC/340-370VDC 需在温度降额的基础上进行输入电压降额;
②本产品适合在自然风冷却环境中使用,如在密闭环境中使用请咨询我司 FAE。
2016.09.22-C/0
第 3 页 共 8 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LH20(25)系列
设计参考
1. 典型应用电路
FU S E
A C (L )
NTC
A C (L )
+ Vo
C1
C2
NTC
A C (L )
M OV
AC -DC
M OV
A C (N )
NTC
M OV
A C (N )
A C (L )
+Vo1
C1 C2
TVS1 RL
A C (N )
A C (L )
NTC
C 4 TVS2
RL
C3
+Vo 1
C1
C 2 TVS1 RL
C3
C 4 TVS2 RL
C5
C 6 TVS3 RL
-Vo1
A C (N )
A C (N )
+ Vo 2
Com
C3
-V o 2
C 4 TVS2 RL
图 4:LH20-10C 系列(三路)典型应用电路
图 3:LH20-10D 系列(双隔离双路)典型应用电路
C2(µF)
330
330
220
220
220
220
470
120
68
330
330
330
330
330
330
330
330
330
330
330
330
120
68
A C (L )
A C-D C
+Vo2
-Vo2
型号
LH20-10B03
LH20-10B05
LH20-10B09
LH20-10B12
LH20-10B15
LH20-10B24
LH20-10A05
LH20-10A12
LH20-10A15
LH20-10C0505-05
LH20-10C0512-04
LH20-10C0515-03
LH20-10C0524-02
LH20-10D0512-06
LH20-10D0515-05
LH20-10D0524-03
LH25-10B03
LH25-10B05
LH25-10B09
LH25-10B12
LH25-10B15
LH25-10B24
LH25-10B48
FU S E
M OV
A C-D C -Vo1
RL
图 2:LH20-10A 系列(正负双路)典型应用电路
图 1:LH20(25)-10B 系列(单路)典型应用电路
FU S E
C 1 C 2 TVS1
Com
-Vo
- Vo
A C (L )
+ Vo
A C -DC
A C (N )
A C (N )
A C (N )
FU S E
A C (L )
TVS1 RL
C4(µF)
------470
120
68
120
120
120
47
220
220
120
--------
C6(µF)
---------120
120
120
47
-----------
TVS1
SMBJ7.0A
SMBJ7.0A
SMBJ12A
SMBJ20A
SMBJ20A
SMBJ30A
SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ7.0A
SMBJ12A
SMBJ20A
SMBJ20A
SMBJ30A
SMBJ64A
TVS2
------SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ30A
SMBJ20A
SMBJ20A
SMBJ30A
--------
TVS3
---------SMBJ7.0A
SMBJ20A
SMBJ20A
SMBJ30A
-----------
注:
输出滤波电容 C2、C4、C6 为电解电容,建议使用高频低阻电解电容,容量和流过的电流请参考各厂商提供的技术规格。电容耐压降额大于 80%。C1、C3、C5 为陶瓷电
容,去除高频噪声。TVS 管在模块异常时保护后级电路,建议使用。推荐外接 NTC 热敏电阻,型号:5D-9。推荐外接 MOV 压敏电阻,型号: 14D471K。
2016.09.22-C/0
第 4 页 共 8 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LH20(25)系列
2. EMC 解决方案—推荐电路
可 使 用 我 司 模 块 F C -L X 1 D
LD M
F US E
LC M
A C ( L)
A C ( L)
+V o
C1
C2
C Y1
MOV 1
TV S 1
RL
+
A C -D C
CX
C Y2
-V o
A C( N )
A C( N )
图 5:EMC 更高要求推荐电路
推荐值
元件型号
MOV1
14D471K
CY1 、CY2
1000pF/400VAC
CX
0.1uF/275VAC
LCM
10mH,建议选用我司提供的共模电感 FL2D-Z5-103
LDM
FC-LX1D
FUSE
4.7uH/2A
2KV/4KV EMC 辅助器
3.15A/250V,慢断,必接
3. Trim 的使用以及 Trim 电阻的计算
+Vot
+Vot
Trim 电阻的计算公式:
R1
R2
RT
R1
R3
V ref
Trim
V ref
RT
R3
0V
Trim up
Trim down
aR 2
R 2 -a
-R 3
a=
Vref
R1
Vot- Vref
down : R T =
aR 1
R 1 -a
-R 3
a=
Vot- Vref
R2
Vref
Trim
R2
0V
up: R T =
RT 为 Trim 电阻
a 为自定义参数,无实际含义
Trim 的使用电路(虚线框为产品内部):
Vout
R1(KΩ)
R2(KΩ)
R3(KΩ)
Vref(V)
3.3V
3.3
1.98
1
1.24
5V
3.3
3.3
1
2.5
9V
7.5
2.87
1
2.5
12V
3.83
1
1
2.5
15V
7.5
1.5
1
2.5
24V
8.66
1
1
2.5
48V
68
3.73
1
2.5
Vot(V)
调节后输出电压,最
大变幅≤±10%
4. 更多信息,请参考 AC-DC 应用笔记 www.mornsun.cn
2016.09.22-C/0
第 5 页 共 8 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LH20(25)系列
外观尺寸、建议印刷版图
LHXXA2 外观尺寸
2016.09.22-C/0
第 6 页 共 8 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LH20(25)系列
LHXXA3 外观尺寸
LHXXA4 外观尺寸
2016.09.22-C/0
第 7 页 共 8 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
AC/DC 电源模块
LH20(25)系列
注:
,卧式封装包装包编号:58220006,A2/ A3/A4 包装包编号:58220010;
1.包装信息请参见《产品出货包装信息》
2.若产品工作在最小要求负载以下,则不能保证产品性能均符合本手册中所有性能指标;
3.除特殊说明外,本手册所有指标都在 Ta=25℃,湿度
