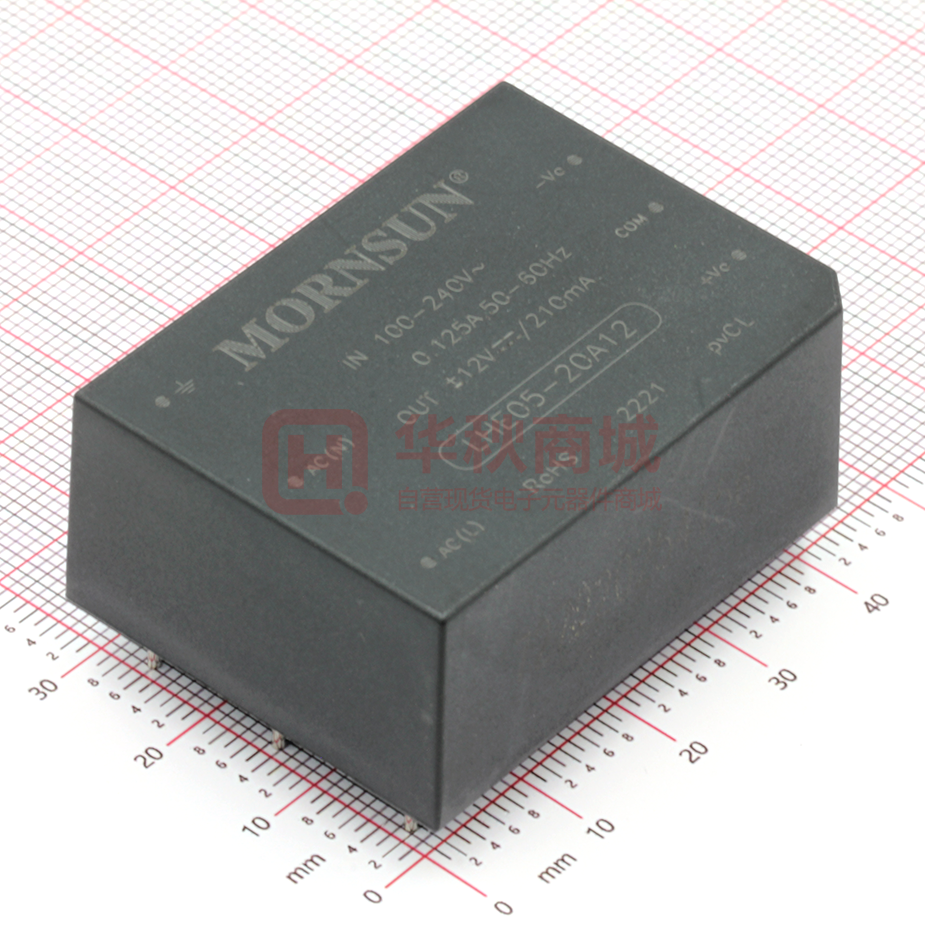

LHE05-20A12

AC/DC 电源模块 LHE05-20A/C/Dxx 系列 5W，AC-DC 模块电源 产品特点  全球通用电压：85 - 264VAC/100 - 370VDC  工作温度范围：-30℃ to +70℃  4000VAC 高隔离电压  稳压输出、低纹波噪声  输出短路、过流、过压保护  高效率、高可靠性  全塑料外壳，符合 UL94V-0 RoHS  EMI 性能满足 CISPR32/EN55032 CLASS B LHE05-20A/C/Dxx 系列-----是金升阳为客户提供的小体积多路输出模块式开关电源。该系列电源具有全球输入电压范围、交直流两用、 低功耗、高效率、高可靠性、安全隔离等优点。该系列产品广泛应用于工业、办公及民用等行业中，当应用于电磁兼容比较恶劣的环 境时必须参考应用电路。 选型表 型号* 输出功率 LHE05-20A05** LHE05-20A12** 5W LHE05-20A15** LHE05-20C0505-01 LHE05-20C0512-01 LHE05-20C0515-01 5.4W LHE05-20D0505-01 5W LHE05-20D0512-01 LHE05-20D0515-01 LHE05-20D0524-01 5.4W 标称输出电压及电流 最大容性负载(µF) (Vo1/Io1) (Vo2/Io2) 效率 (230VAC, %/Typ.) Vo1 Vo2 +5V/500mA -5V/500mA 73 1500 1500 +12V/210mA -12V/210mA 77 220 220 +15V/160mA -15V/160mA 77 220 220 5V/800mA ±5V/100mA 70 2400 370 5V/600mA ±12V/100mA 73 1600 170 5V/600mA ±15V/80mA 74 1760 80 5V/900mA 5V/100mA 70 3400 400 5V/750mA 12V/100mA 72 2500 220 5V/700mA 15V/100mA 72 2200 220 5V/600mA 24V/100mA 74 3100 100 注：*产品型号后缀加“A2”为接线式封装拓展，后缀加“A4”为导轨式封装拓展，如：LHE05-20D0505-01A2 表示接线式封装，LHE05-20D0505-01A4 表示导轨式封装。 **LHE05-20Axx 以 Vo2 采样反馈；其它以 Vo1 采样反馈，并定义为主路。 输入特性 Min. Typ. Max. 交流输入 85 -- 264 VAC 直流输入 100 -- 370 VDC Hz 项目 输入电压范围 47 -- 63 115VAC -- -- 0.125 230VAC -- -- 0.08 115VAC -- 10 -- 230VAC -- 20 -- 输入频率 输入电流 冲击电流 外接保险管推荐值 热插拔 单位 A 1A/250V，慢断，必接 不支持 2018.08.16-A/2 第 1 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LHE05-20A/C/Dxx 系列 输出特性 项目 Min. 工作条件 输出电压精度 Typ. Max. 主路 -- ±2 -- 辅路 -- ±10 -- 主路 -- ±0.5 -- 辅路 -- ±1.5 -- 线性调节率 满载 负载调节率 10%-100%负载 (平衡负载) 主路 -- ±2 -- 辅路 -- ±5 -- 纹波噪声* 20MHz 带宽 （峰-峰值） 主路 -- 50 100 辅路 -- 100 200 温度漂移系数 主路 -- ±0.02 短路保护 -- 单位 % mV %/℃ 可长期短路，自恢复 ≥130% Io 自恢复 LHE05-20Axx 过流保护 ≥150% Io 自恢复 LHE05-20C/Dxx 过压保护 主路 5VDC 输出 ≤7.5VDC 12VDC 输出 ≤20VDC 15 VDC 输出 ≤22VDC 10 -- -- 115VAC 输入 10 15 -- 230VAC 输入 65 80 -- 最小负载 掉电保持时间 % ms 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 项目 Min. 工作条件 Typ. Max. 4000 -- -- 2500 -- -- 500 -- -- 工作温度 -30 -- +70 存储温度 -40 -- +85 存储湿度 -- -- 95 输入-输出 隔离电压 输入Vo1- Vo2 焊接温度 功率降额 LHE05-20A/C/Dxx 测试时间 1 分钟 (漏电流
