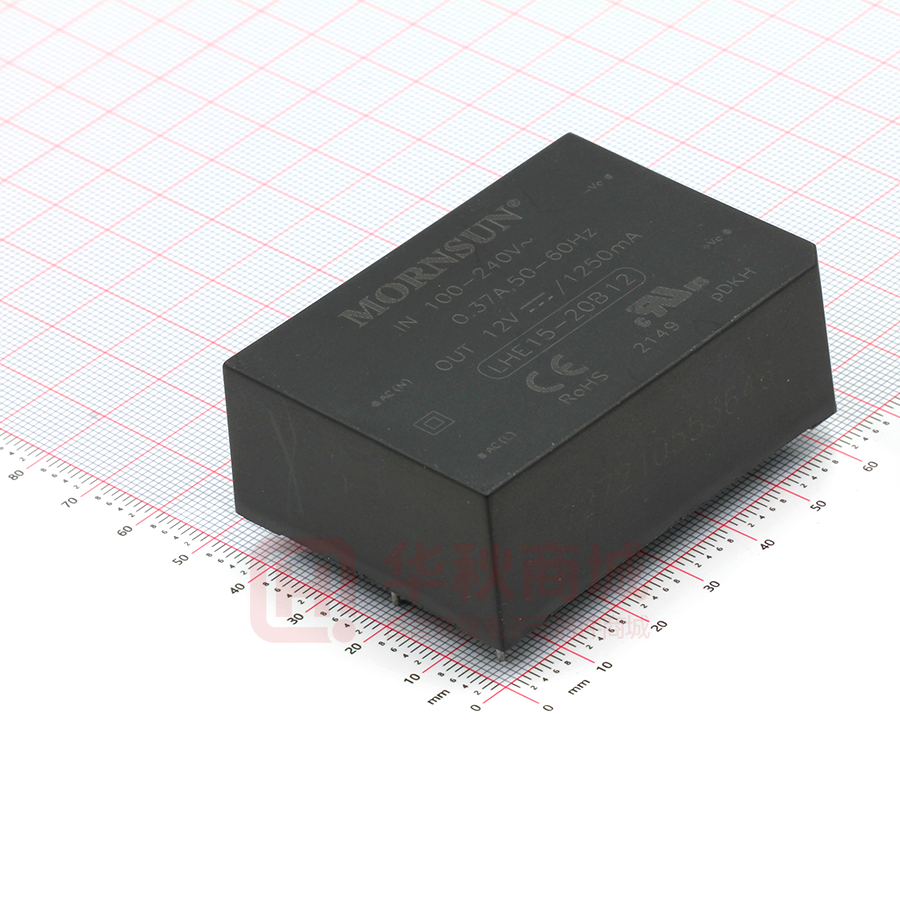

LHE15-20B12

AC/DC 电源模块 LHE15-20Bxx 系列 15W，AC-DC 模块电源 产品特点  全球通用电压：85 - 264VAC/100 - 370VDC  工作温度范围：-40℃ to +85℃  4000VAC 高隔离电压  稳压输出、低纹波噪声  输出短路、过流、过压保护  高效率、高可靠性  全塑料外壳，符合 UL94V-0  EMC 性能满足 CISPR32/EN55032 CLASS B CB  通过 IEC62368、UL62368、EN62368 认证 RoHS LHE15-20Bxx 系列-----是金升阳为客户提供的小体积模块式开关电源。该系列电源具有全球输入电压范围、交直流两用、低功耗、高效 率、高可靠性、安全隔离等优点。产品安全可靠，EMC 性能好，EMC 及安全规格满足 IEC62368、CISPR32/EN55032、UL/IEC62368 和 EN62368 标准。该系列产品广泛应用于工业、办公及民用等行业中，当应用于电磁兼容比较恶劣的环境时必须参考应用电路。 选型表 产品型号 输出功率 标称输出电压及电流 效率 (230VAC, %/Typ.) 最大容性负载(µF) LHE15-20B03 9.9W 3.3V/3000mA 73 40000 LHE15-20B05 14W 认证 UL/CE/CB 5V/2800mA 76 20000 LHE15-20B09 9V/1600mA 78 5800 LHE15-20B12 12V/1250mA 80 5200 15V/1000mA 80 4500 24V/625mA 83 1000 15W LHE15-20B15 LHE15-20B24 注：*产品型号后缀加“A2”为接线式封装拓展，后缀加“A4”为导轨式封装拓展。 输入特性 项目 输入电压范围 工作条件 Min. Typ. Max. 交流输入 85 -- 264 VAC 直流输入 100 -- 370 VDC 47 -- 63 Hz 115VAC -- -- 0.37 230VAC -- -- 0.22 115VAC -- 16 -- 230VAC -- 30 -- 输入频率 输入电流 冲击电流 单位 A 2A/250V，慢断，必接 外接保险管推荐值 热插拔 不支持 输出特性 工作条件 Min. Typ. Max. 3.3V 输出 -- ±3 -- 其他输出 -- ±2 -- 线性调节率 满载 -- ±0.5 -- 负载调节率 0% - 100%负载 -- ±1 -- 纹波噪声* 20MHz 带宽（峰-峰值） -- 50 100 项目 输出电压精度 温度漂移系数 短路保护 -- ±0.02 -- 单位 % mV %/℃ 打嗝式，可长期短路，自恢复 2019.10.19-A/3 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LHE15-20Bxx 系列 过流保护 ≥150%Io，自恢复 过压保护 3.3/5VDC 输出 ≤7.5VDC (输出电压钳位或打嗝) 9VDC 输出 ≤15VDC (输出电压钳位或打嗝) 12/15VDC 输出 ≤20VDC (输出电压钳位或打嗝) 24VDC 输出 ≤30VDC (输出电压钳位或打嗝) 0 -- -- 115VAC 输入 -- 10 -- 230VAC 输入 -- 60 -- 最小负载 掉电保持时间 % ms 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 项目 工作条件 Min. 测试时间 1 分钟（漏电流＜5mA） Typ. Max. 单位 VAC 4000 -- -- 工作温度 -40 -- +85 存储温度 -40 -- +105 存储湿度 -- -- 95 隔离电压 输入-输出 焊接温度 功率降额 波峰焊焊接 260 ± 5℃；时间：5 - 10s 手工焊接 360 ± 10℃；时间：3 - 5s -40℃ to -10℃ 2.00 -- -- +55℃ to +70℃ 3.33 -- -- +70℃ to +85℃ 2.67 -- -- 85 - 100VAC 1.67 -- -- 240 - 264VAC 0.83 -- -- 安全标准 IEC62368/EN62368/UL62368 安规认证 IEC62368/EN62368/UL62368 安全等级 CLASS II 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ ＞300,000 h ℃ %RH %/℃ %/VAC 物理特性 外壳材料 黑色阻燃耐热塑料(UL94V-0) 封装尺寸 重量 卧式封装 62.00 x 45.00 x 22.50 mm A2 接线式封装 96.10 x 54.00 x 31.00 mm A4 导轨式封装 96.10 x 54.00 x 35.60 mm 卧式封装 90g(Typ.) A2 接线式封装 140g(Typ.) A4 导轨式封装 180g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI 传导骚扰 CISPR32/EN55032 CLASS B 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电 IEC/EN 61000-4-2 Contact ±6KV/Air ±8KV Perf. Criteria B 辐射抗扰度 IEC/EN 61000-4-3 10V/m perf. Criteria A IEC/EN 61000-4-4 ±2KV perf. Criteria B IEC/EN 61000-4-4 ±4KV(推荐电路见图 2) perf. Criteria B 脉冲群抗扰度 EMS IEC/EN 61000-4-5 line to line ±1KV perf. Criteria B 浪涌抗扰度 IEC/EN 61000-4-5 line to line ±2KV/line to ground ±4KV (推荐电路见图 2) perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 10Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-11 0%, 70% perf. Criteria B 2019.10.19-A/3 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LHE15-20Bxx 系列 产品特性曲线 注：①对于输入电压为 85-100VAC/240-264VAC/100-120VDC/340-370VDC;需在温度降额的基础上进行输入电压降额； ②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 设计参考 1. 典型应用电路 C2(µF) 680 680 470 220 220 68 产品型号 LHE15-20B03 LHE15-20B05 LHE15-20B09 LHE15-20B12 LHE15-20B15 LHE15-20B24 图 1：典型应用电路 FUSE 2A/250V，慢断， 必接 MOV 14D471K TVS SMBJ7.0A SMBJ7.0A SMBJ12A SMBJ20A SMBJ20A SMBJ30A 注：输出滤波电容 C2 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C1 为陶瓷电容，去除高频 噪声，建议取 1uF。TVS 管在模块异常时保护后级电路，建议使用。 2. EMC 解决方案—推荐电路 图2 元件型号 推荐值 MOV CY1 、CY2 14D471K 1000pF/400VAC 0.1uF/275VAC 10mH，建议选用我司提供的共模电感 FL2D-Z5-103 CX LCM L1 FC-LX1D FUSE 4.7uH/2A 2KV/4KV EMC 辅助器 3.15A/250V，慢断，必接 3. 更多信息，请参考 AC-DC 应用笔记 www.mornsun.cn 2019.10.19-A/3 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LHE15-20Bxx 系列 外观尺寸、建议印刷版图 A2 外观尺寸 2019.10.19-A/3 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LHE15-20Bxx 系列 A4 外观尺寸 注： 1. 包装信息请参见《产品出货包装信息》 ，包装包编号：58220006 (卧式封装)；58220010 (A2/A4 封装)； 2. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
