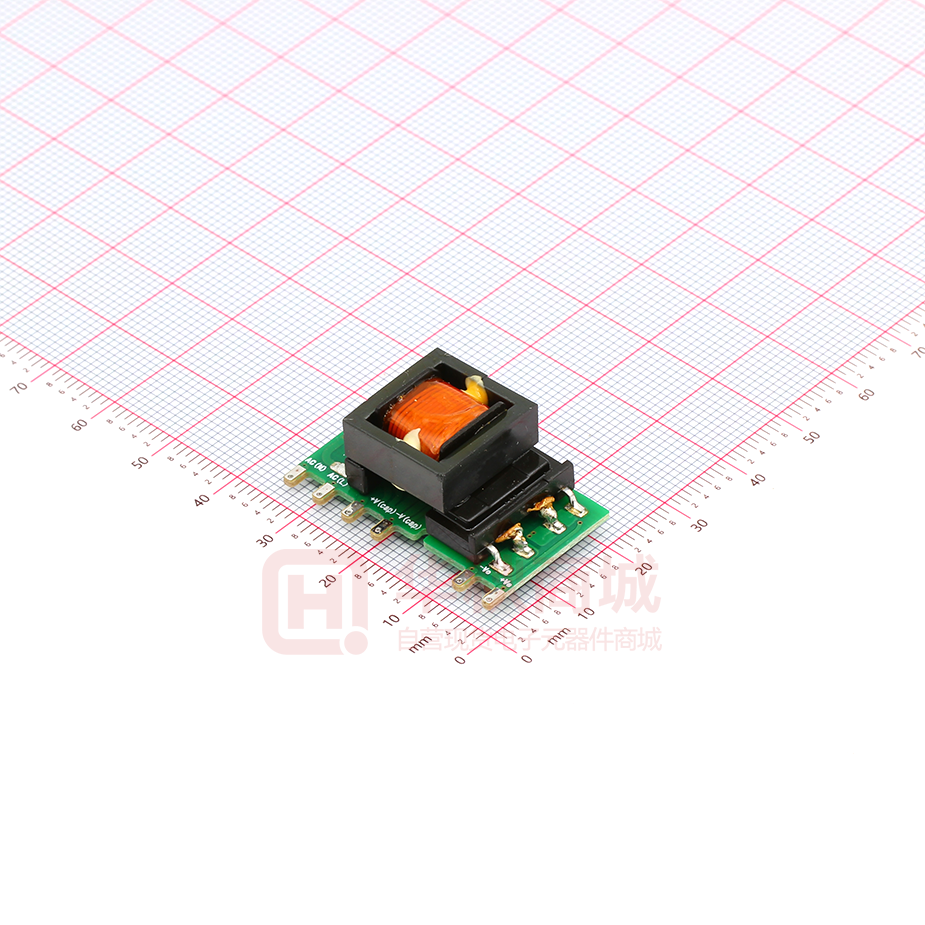

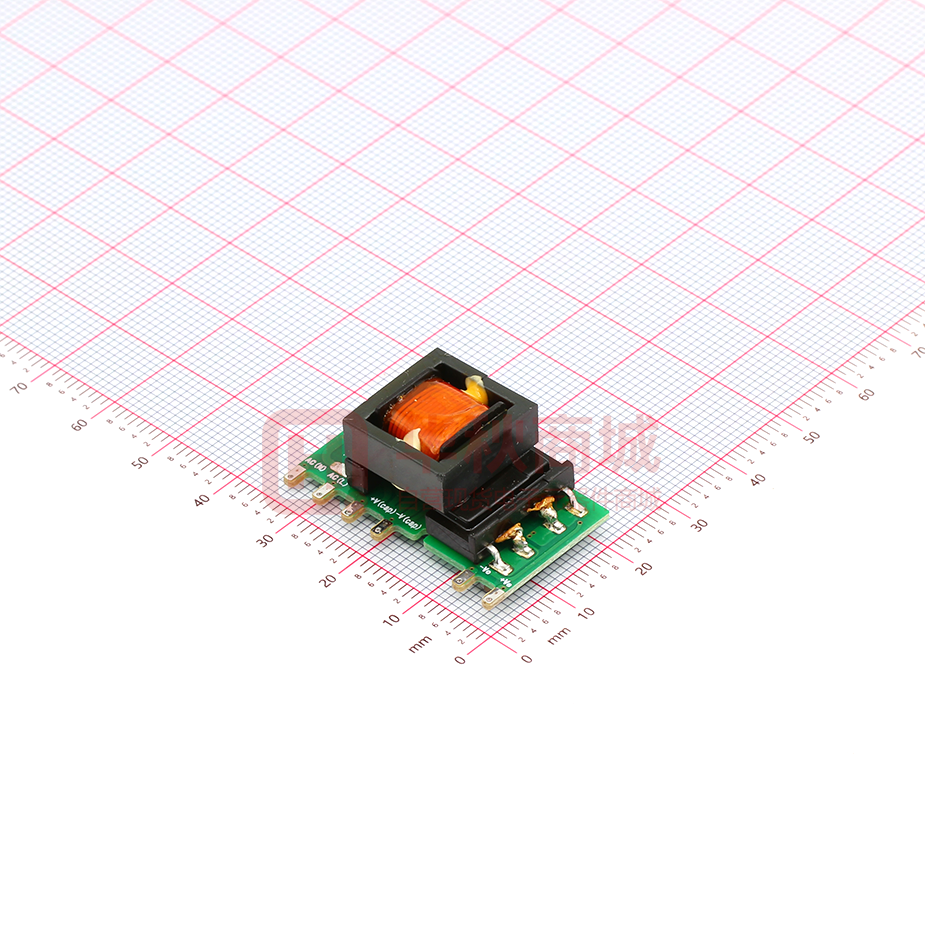

LS10-13B05R3

AC/DC 电源模块 LS10-13BxxR3 系列 10W，DIY 型 AC-DC 模块电源 产品特点  超宽输入电压范围：85 - 305VAC/100 - 430VDC  交直流两用（同一端子输入电压）  工作温度范围：-40℃ to +85℃  百搭应用、布局灵活  超小体积、高功率密度、绿色环保 CB  空载功耗低至 0.1W RoHS  输出短路、过流、过压保护  符合 IEC/EN61558、IEC/EN60335 标准  通过 IEC/EN/UL62368 认证 LS10-13BxxR3 系列-----是金升阳为客户提供的小型化裸板的高效绿色模块电源，该型号电源具有交直流两用、输入电压范围宽、高可 靠性、低功耗、安全隔离等优点。广泛适用于工控和电力仪器仪表、智能家居等对体积要求苛刻、并对 EMC 要求不高的场合，如果 需要应用于电磁兼容恶劣的环境下必须添加 EMC 外围电路。 选型表 认证 CE/UL/CB 产品型号 输出功率 标称输出电压及电流 (Vo/Io) 效率(230VAC, %/Typ.) 最大容性负载(uF) LS10-13B03R3 6.6W 3.3V/2000mA 73 1500 LS10-13B05R3 5V/2000mA 77 1500 LS10-13B09R3 9V/1100mA 80 1000 12V/830mA 82 680 LS10-13B15R3 15V/670mA 82 470 LS10-13B24R3 24V/420mA 83 330 LS10-13B12R3 10W 注：1. 标称输出电压指经外围后加到负载端电压； 2. 若产品使用在剧烈振动环境下，需点胶固定其本体。 输入特性 项目 输入电压范围 工作条件 Min. Typ. Max. 单位 交流输入 85 -- 305 直流输入 100 -- 430 VAC VDC Hz 47 -- 63 115VAC -- -- 0.30 230VAC -- -- 0.18 115VAC -- 15 -- -- 30 -- 输入频率 输入电流 冲击电流 277VAC A 推荐 1A 慢断型，必接（实际使用时需根据应用环境选择） 外接保险丝推荐值 热插拔 不支持 输出特性 Min. Typ. Max. 3.3V -- ±3 -- 5V/9V/12V/15V/24V -- ±2 -- 线性调节率 额定负载 -- ±1 -- 负载调节率 0% - 100%负载 -- ±1.5 -- 纹波噪声* 20MHz 带宽（峰-峰值） -- 80 150 mV -- ±0.02 -- %/℃ 3.3V/5V -- 0.05 0.10 9V/12V/15V -- 0.09 0.12 24V -- 0.13 0.15 项目 输出电压精度 工作条件 温度漂移系数 待机功耗 230VAC 单位 % W 短路保护 打嗝式，可长期短路，自恢复 过流保护 ≥110%Io，自恢复 2020.12.14-A/5 第 1 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LS10-13BxxR3 系列 过压保护 3.3/5VDC 输出 ≤9VDC（输出电压钳位或打嗝） 9VDC 输出 ≤15VDC（输出电压钳位或打嗝） 12VDC 输出 ≤16VDC（输出电压钳位或打嗝） 15VDC 输出 ≤21VDC（输出电压钳位或打嗝） 24VDC 输出 ≤32VDC（输出电压钳位或打嗝） 0 最小负载 -- -- % Max. 单位 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》。 通用特性 项目 Min. 工作条件 Typ. 3600 -- -- VAC 5000 -- -- VDC 工作温度 -40 -- +85 存储温度 -40 -- +105 隔离电压 输入-输出 测试时间 1 分钟，漏电流＜5mA -- -- 95 %RH 2.5 -- -- %/℃ 85VAC - 100VAC 1 -- -- 277AVC - 305VAC 0.54 -- -- 存储湿度 +55℃ to +85℃ 功率降额 ℃ %/VAC 安全标准 IEC/EN/UL62368、IEC/EN60335、IEC/EN61558 安规认证 安全等级 IEC/EN/UL62368 CLASS II 平均无故障时间（MTBF） MIL-HDBK-217F@25℃＞1000,000 h 物理特性 封装尺寸 32.00 x 17.20 x 15.05 mm 重量 8.2g (Typ.) 冷却方式 自然空冷 EMC 特性 传导骚扰 EMI 辐射骚扰 CISPR32/EN55032 CLASS A（应用电路 1、4） CISPR32/EN55032 CLASS B（应用电路 2、3） CISPR32/EN55032 CLASS A（应用电路 1、4） CISPR32/EN55032 CLASS B（应用电路 2、3） 静电放电 IEC/EN61000-4-2 Contact ±6KV Perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A IEC/EN61000-4-4 ±2KV（应用电路 1、2） perf. Criteria B IEC/EN61000-4-4 ±4KV（应用电路 3、4） perf. Criteria B IEC/EN61000-4-5 line to line ±1KV（应用电路 1、2） perf. Criteria B 脉冲群抗扰度 EMS 浪涌抗扰度 IEC/EN61000-4-5 line to line ±2KV（应用电路 3、4） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 10Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-11 0%, 70% perf. Criteria B 产品特性曲线 注：①对于输入电压为 85-100VAC/277-305VAC/100-120VDC/390-430VDC，需在温度降额的基础上进行电压降额； ②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 2020.12.14-A/5 第 2 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LS10-13BxxR3 系列 外围总体方案设计 LS 系列外围总体方案设计 LS10 系列外围器件选型参考（不含 EMC 器件） 型号 LS10-13B03R3 LS10-13B05R3 LS10-13B09R3 LS10-13B12R3 LS10-13B15R3 LS10-13B24R3 C1 （必接） C2 （必接） L1 （必接） 820µF/ 16V （固态电容） 22µF/450V 270µF/ 16V （固态电容） C3 （必接） CY1 （必接） C4 TVS SMBJ7.0A 2.2µH/15mΩ Max/6.5A 470uF/35V 150µF/35V 0.1µF/50V 1nF/400VAC SMBJ12A SMBJ20A 100uF/35V SMBJ30A 注： 1. C1：AC 输入时，C1 为输入滤波电解电容（必须外接）；DC 输入时，C1 为 EMC 滤波器中的一个滤波大电容（必须外接）；建议使用纹波电流＞300mA@100KHz 的 电解电容。 2. C3 为输出滤波电解电容(必须外接)，与 C2、L1 组成 Pi 型滤波电路，建议使用高频低阻电解电容或固态电容，在常温和高温环境下应用时 C2 可使用电解电容，容量和 额定纹波电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C4 为陶瓷电容，以滤除高频噪声。 3. TVS 管在模块异常时保护后级电路，建议使用，规格选型约为输出电压的 1.2 倍。 4. L1（2.2uH/编号：12050504）可单独售卖。 环境应用 EMC 解决方案 LS 系列环境应用 EMC 解决方案选型表 推荐电路 应用环境 典型行业 1 基本应用 不指定 室内民用环境 智能家居/家电(2Y) 室内普通环境 智能楼宇/智慧农业 3 室内工业环境 生产车间 4 户外普通环境 智能交通/视频监控充 电桩/通信/安防 2 输入电压范围 85 - 305VAC 环境温度 EMI EMS -40℃ to +85℃ Class A Ⅲ级 -25℃ to +55℃ Class B Ⅲ级 -25℃ to +55℃ Class B Ⅳ级 -40℃ to +85℃ Class A Ⅳ级 2020.12.14-A/5 第 3 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LS10-13BxxR3 系列 EMS 防护电路设计参考 Ⅲ 级 EMI 整流滤波电路设计参考 Ⅳ 级 CLASS A CLASS B EMC 解决方案--推荐电路 1. 应用电路 1——基本应用 应用环境 基本应用 推荐电路 1 环境温度范围 -40℃ to +85℃ EMS 等级 Ⅲ 级 元件型号 FUSE（必接） R1（绕线电阻，必接） LDM EMI 等级 CLASS A 推荐值 1A/300V，慢熔断 6.8Ω/3W 2.2mH/Max: 4Ω/Min: 0.24A 注：R1 为输入端插件电阻，此电阻需用绕线型电阻（必须外接），不要选取贴片电阻或碳膜电阻。 2. 应用电路 2——室内民用/普通环境通用系统推荐电路 应用环境 室内民用/普通 元件型号 FUSE（必接） R1（绕线电阻，必接） CY1(CY2) LDM CX 推荐电路 2 环境温度范围 -25℃ to +55℃ EMS 等级 Ⅲ 级 EMI 等级 CLASS B 推荐值 1A/300V，慢熔断 6.8Ω/3W 1.0nF/400VAC 2.2mH/Max: 4Ω/Min: 0.24A 0.1µF/310VAC 注 1：如需满足 IEC/EN 60335 认证，原副边两个 Y 电容需同时外接(CY1 和 CY2，规格值 2.2nF/250VAC)； 注 2：根据认证需求，X 电容需并联泄放电阻，推荐阻值
