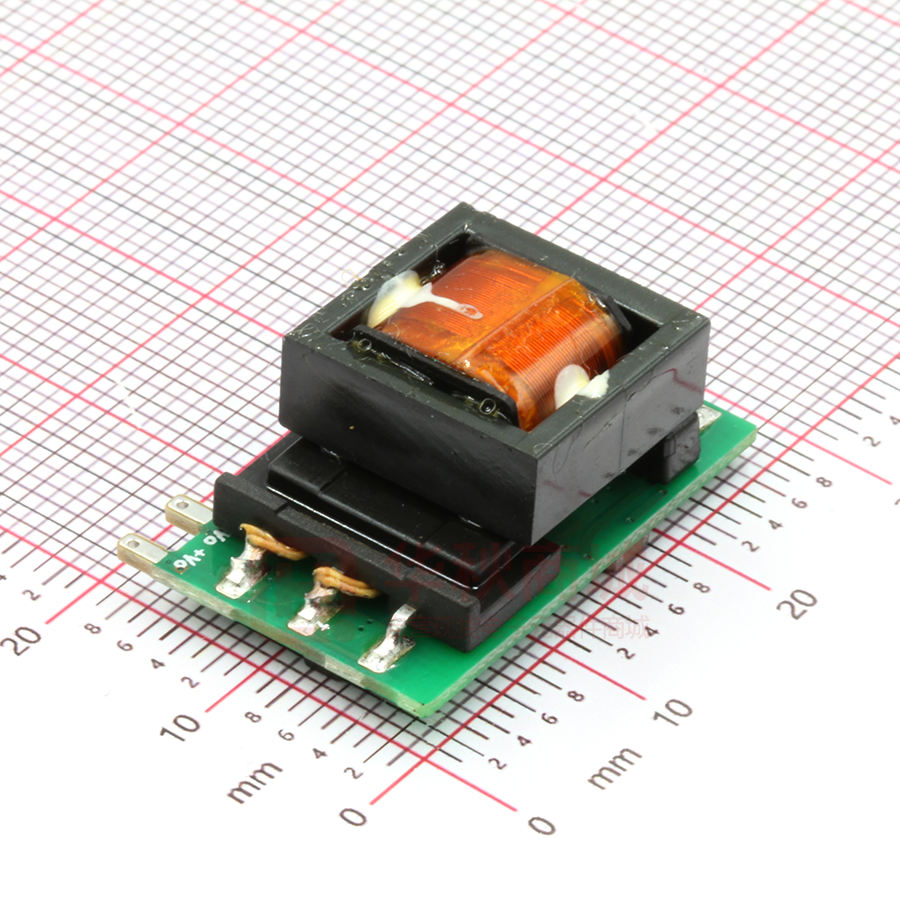

LS10-13B15R3P

AC/DC 电源模块 LS10-13BxxR3P(-F)系列 10W，DIY 型 AC-DC 模块电源 产品特点  超宽输入电压范围：85 - 305VAC/90 - 430VDC  交直流两用（同一端子输入电压）  工作温度范围：-40℃ to +85℃  百搭应用、布局灵活  超小体积、高功率密度、绿色环保  空载功耗低至 0.1W  输出短路、过流保护  符合 IEC/EN61558-1、IEC/EN60335-1 标准 Report UL62368-1 EN62368-1 CB RoHS IEC62368-1 BS EN 62368-1 LS10-13BxxR3P(-F)系列-----是金升阳为客户提供的小型化裸板的高效绿色模块电源，该型号电源具有交直流两用、输入电压范围宽、 高可靠性、低功耗、安全隔离等优点。广泛适用于工控和电力仪器仪表、智能家居等对体积要求苛刻、并对 EMC 要求不高的场合， 如果需要应用于电磁兼容恶劣的环境下必须添加 EMC 外围电路。 选型表 产品型号 输出功率 标称输出电压及电流 (Vo/Io) 效率(230VAC, %/Typ.) 最大容性负载(uF) LS10-13B03R3P 6.6W 3.3V/2000mA 70 1500 5V/2000mA 77 1500 9V/1100mA 80 1000 12V/830mA 83 680 LS10-13B15R3P 15V/670mA 83 470 LS10-13B24R3P 24V/420mA 84 330 3.3V/2000mA 70 1500 5V/2000mA 77 1500 9V/1100mA 80 1000 12V/830mA 83 680 LS10-13B15R3P-F 15V/670mA 83 470 LS10-13B24R3P-F 24V/420mA 84 330 认证 LS10-13B05R3P EN/UL/IEC LS10-13B09R3P LS10-13B12R3P LS10-13B03R3P-F* 10W 6.6W LS10-13B05R3P-F EN LS10-13B09R3P-F LS10-13B12R3P-F 10W 注：1. 标称输出电压指经外围后加到负载端电压； 2. 若产品使用在剧烈振动环境下，需点胶固定其本体。 3. *后缀带“-F”为 90°弯脚产品。 输入特性 项目 输入电压范围 工作条件 Min. Typ. Max. 交流输入 85 -- 305 VAC 直流输入 90 -- 430 VDC Hz 47 -- 63 115VAC -- -- 0.30 230VAC -- -- 0.15 115VAC -- 15 -- -- 30 -- 输入频率 输入电流 冲击电流 外接保险丝推荐值 热插拔 230VAC 单位 A 推荐 1A 慢断型，必接（实际使用时需根据应用环境选择） 不支持 2022.04.19-A/5 第 1 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LS10-13BxxR3P(-F)系列 输出特性 Min. Typ. Max. 10% - 100%负载 -- ±2.5 ±5 线性调节率 额定负载 -- ±0.75 ±1.5 负载调节率 10% - 100%负载 -- ±1.5 ±3 纹波噪声* 20MHz 带宽（峰-峰值） -- 80 150 mV -- -- ±0.2 %/℃ 230VAC -- 0.1 0.15 W 项目 工作条件 输出电压精度 温度漂移系数 待机功耗 短路保护 单位 % 打嗝式，可长期短路，自恢复 过流保护 ≥110%Io，自恢复 10 最小负载* -- -- % Max. 单位 注：1. *纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC 模块电源应用指南》； 2. *0%-10%负载产品输出稳定可工作。 通用特性 项目 Min. 工作条件 Typ. 3600 -- -- VAC 5000 -- -- VDC 工作温度 -40 -- +85 存储温度 -40 -- +105 隔离电压 输入-输出 测试时间 1 分钟，漏电流＜5mA -- -- 95 -40℃ to -25℃ 1.33 -- -- +55℃ to +85℃ 1.67 -- -- 85VAC - 100VAC 1.33 -- -- 277AVC - 305VAC 1 -- -- 存储湿度 功率降额 ℃ %RH %/℃ %/VAC 安全标准 通过 IEC/UL62368-1& EN62368-1, BS EN 62368-1（报告） 符合 IEC/EN60335-1, IEC/EN61558-1 安全等级 CLASS II 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ >1,000,000 h 物理特性 封装尺寸 重量 LS10-13BxxR3P 系列 28.84 x 17.20 x 14.05 mm LS10-13BxxR3P-F 系列 31.00 x 20.00 x 14.75 mm LS10-13BxxR3P 系列 8.2g (Typ.) LS10-13BxxR3P-F 系列 9.0g (Typ.) 冷却方式 自然空冷 EMC 特性 传导骚扰 EMI 辐射骚扰 CISPR32/EN55032 CLASS A（应用电路 1、4） CISPR32/EN55032 CLASS B（应用电路 2、3） CISPR32/EN55032 CLASS A（应用电路 1、4） CISPR32/EN55032 CLASS B（应用电路 2、3） 静电放电 IEC/EN61000-4-2 Contact ±6KV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A IEC/EN61000-4-4 ±2KV（应用电路 1、2） perf. Criteria B IEC/EN61000-4-4 ±4KV（应用电路 3、4） perf. Criteria B IEC/EN61000-4-5 line to line ±1KV（应用电路 1、2） perf. Criteria B IEC/EN61000-4-5 line to line ±2KV（应用电路 3、4） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 10Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-11 0%, 70% perf. Criteria B 脉冲群抗扰度 EMS 浪涌抗扰度 2022.04.19-A/5 第 2 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LS10-13BxxR3P(-F)系列 产品特性曲线 注：①对于输入电压为 85-100VAC/277-305VAC/90-140VDC/390-430VDC，需在温度降额的基础上进行电压降额； ②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司 FAE。 外围总体方案设计 LS 系列外围总体方案设计 LS10 系列外围器件选型参考（不含 EMC 器件） 型号 C1 （必接） LS10-13B09R3P(-F) LS10-13B12R3P(-F) LS10-13B15R3P(-F) LS10-13B24R3P(-F) L1 （必接） 1500uF/ 6.3V （固态电容） LS10-13B03R3P(-F) LS10-13B05R3P(-F) C2 （必接） 22uF/450V 820uF/ 16V （固态电容） 470uF/ 16V （固态电容） 470uF/35V C3 （必接） C4 CY1 （必接） 330uF/25V 2.2uH/15mΩ Max/6.5A TVS SMBJ7.0A 0.1uF/50V 1nF/400VAC 150uF/35V SMBJ12A SMBJ20A 220uF/35V 47uF/50V SMBJ30A 注： 1. C1：AC 输入时，C1 为输入滤波电解电容（必须外接）；DC 输入时，C1 为 EMC 滤波器中的一个滤波大电容（必须外接）；建议使用纹波电流＞300mA@100KHz 的 电解电容。 2. C3 为输出滤波电解电容（必须外接），与 C2、L1 组成 Pi 型滤波电路，建议使用高频低阻电解电容（低温-40℃下 C3 的 ESR≤1.1Ω）或固态电容，在常温和高温环境 下应用时 C2 可使用电解电容，容量和额定纹波电流请参考各厂商提供的技术规格。电容耐压至少降额到 80%。C4 为陶瓷电容，以滤除高频噪声。 3. TVS 管在模块异常时保护后级电路，建议使用，规格选型约为输出电压的 1.2 倍。 4. LDM（1.2mH/编号：12050314）、L1（2.2uH/编号：12050504）可单独售卖。 2022.04.19-A/5 第 3 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LS10-13BxxR3P(-F)系列 环境应用 EMC 解决方案 LS 系列环境应用 EMC 解决方案选型表 推荐电路 应用环境 典型行业 1 基本应用 不指定 室内民用环境 智能家居/家电(2Y) 室内普通环境 智能楼宇/智慧农业 3 室内工业环境 生产车间 4 户外普通环境 智能交通/视频监控充 电桩/通信/安防 2 输入电压范围 85 - 305VAC 环境温度 EMI EMS -40℃ to +85℃ Class A 3级 -25℃ to +55℃ Class B 3级 -25℃ to +55℃ Class B 4级 -40℃ to +85℃ Class A 4级 EMS 防护电路设计参考 3级 EMI 整流滤波电路设计参考 4 级 Class A Class B EMC 解决方案--推荐电路 1. 应用电路 1——基本应用 应用环境 基本应用 推荐电路 1 环境温度范围 -40℃ to +85℃ 元件型号 FUSE（必接） R1（绕线电阻，必接） LDM EMS 等级 3级 EMI 等级 Class A 推荐值 1A/300V，慢熔断 6.8Ω/3W 1.2mH/Max: 2.5Ω/Min: 0.35A 注：R1 为输入端插件电阻，此电阻需用绕线型电阻（必须外接），不要选取贴片电阻或碳膜电阻。 2. 应用电路 2——室内民用/普通环境通用系统推荐电路 推荐电路 2 2022.04.19-A/5 第 4 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 AC/DC 电源模块 LS10-13BxxR3P(-F)系列 应用环境 室内民用/普通 环境温度范围 -25℃ to +55℃ 元件型号 FUSE（必接） R1（绕线电阻，必接） CY1(CY2) LDM CX EMS 等级 3级 EMI 等级 Class B 推荐值 1A/300V，慢熔断 6.8Ω/3W 1nF/400VAC 1.2mH/Max: 2.5Ω/Min: 0.35A 0.1uF/310VAC 注 1：如需满足 IEC/EN60335 认证，原副边两个 Y 电容需同时外接（CY1 和 CY2，规格值 2.2nF/250VAC）； 注 2：根据认证需求，X 电容需并联泄放电阻，推荐阻值
