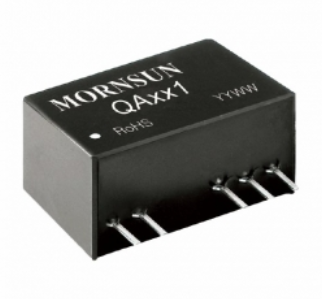

IGBT 驱动器专用 DC/DC 模块电源 QAxx1 系列 IGBT 驱动器专用 DC/DC 模块电源 Reoort 专利保护 产品特点 RoHS      效率高达 81% 超小型 SIP 封装 隔离电压 3000VAC 最大容性负载 1000uF 超小隔离电容   工作温度范围: -40℃ to +105℃ 可空载使用 EN62368-1 QAxx1 系列是专为 IGBT 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 IGBT 的驱动损耗。同 时具有输出短路保护及自恢复能力。该产品适用于： 1. 通用变频器 2. 交流伺服驱动系统 3. 电焊机 4. 不间断电源(UPS) 选型表 输入 认证 产品型号 EN QA121 -- QA151 -- QA241 输入电压(VDC) 标称值 （范围值） 输出 输入电流(mA,Typ.) 满载/空载 12 (11.4-12.6) 15 (14.25-15.75) 24 (22.8-25.2) +Vo/-Vo 电流(mA) +Io/-Io +15/-8.0 +120/-120 电压(VDC) 满载效率(%) Min./Typ. 最大容性负载 (µF) 78/81 1000 280/40 230/35 144/30 输入特性 Min. Typ. Max. QA121 DC -0.7 -- 14 QA151 DC -0.7 -- 16 QA241 DC -0.7 -- 项目 工作条件 输入冲击电压 (1sec. max.) 输入滤波器类型 单位 VDC 26 电容滤波 热插拔 不支持 输出特性 工作条件 Min. Typ. Max. +Vo Vin=12VDC，Pin6 & Pin7 +Io= +120mA 14.10 14.81 15.60 -Vo Vin=12VDC，Pin5 & Pin6 -Io= -120mA -6.24 -7.84 -9.44 +Vo Vin=15VDC，Pin6 & Pin7 +Io= +120mA 14.10 14.81 15.60 -Vo Vin=15VDC，Pin5 & Pin6 -Io= -120mA -6.24 -7.84 -9.44 +Vo Vin=24VDC，Pin6 & Pin7 +Io= +120mA 14.10 14.81 15.60 -Vo Vin=24VDC，Pin5 & Pin6 -Io= -120mA -6.24 -7.84 -9.44 项目 QA121 输出电压 QA151 QA241 输出电压精度 10% -100%负载 线性调节率 全输入电压范围内 负载调整率 10% -100%负载 见误差包络曲线图（图 2，图 3） 正输出 -- ±1.1 ±1.2 负输出 -- ±1.1 ±1.2 正输出 -- 8 15 负输出 -- 10 15 单位 VDC % -% 2022.01.18-A/8 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 IGBT 驱动器专用 DC/DC 模块电源 QAxx1 系列 温度漂移系数 满载 纹波&噪声* 20MHz 带宽 输出短路保护 -- ±0.04 -- %/℃ -- 100 200 mVp-p -- -- 1 s 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC 模块电源应用指南》。 通用特性 项目 工作条件 Min. Typ. Max. 单位 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 3000 -- -- VAC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100kHZ/0.1V -- 6 10 pF 工作温度 温度≥85℃降额使用（见图 1） -40 -- 105 -55 -- 125 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- -- 300 工作时外壳温升 Ta=25℃，输入标称，输出满载 -- -- 40 存储温度 ℃ 通过 EN62368-1（报告） 安全标准 存储湿度 无凝结 平均无故障时间（MTBF） MIL-HDBK-217F@25℃ 5 -- 95 %RH 3500 -- -- k hours 物理特性 外壳材料 黑色阻燃耐热塑料 封装尺寸 19.50 x 9.80 x 12.50 mm 重量 4.3g (Typ.) 冷却方式 自然空冷 EMC 特性 EMS 静电放电 IEC/EN61000-4-2 Contact ±8kV perf. Criteria B 脉冲群抗扰度 IEC/EN61000-4-4 ±2kV perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 ±2kV (Input to Outout) perf. Criteria B 产品特性曲线 温度降额曲线图 输 出功 率 百分 比(%) 120 100 80 60 安全工作区 40 20 0 - 40 0 40 85 105 环 境 温 度(℃) 图1 2022.01.18-A/8 第 2 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 IGBT 驱动器专用 DC/DC 模块电源 QAxx1 系列 图 2（主路误差包络曲线） 图 3（辅路误差包络曲线） 注：以 QA121 为例，其他型号可对应参考 设计参考 1. 典型应用 IGBT驱动器 控制信号 Rg IGBT C1/ C2 /C3 1 Vin C1 2 Vin +Vo 7 DC/DC 0V 6 GND -Vo 5 100uF/35V(低内阻电容） C2 C3 注：可在电容 C2 和 C3 两端分别并联一个容值在 1uF - 10uF 的陶瓷电容，以降低纹 波噪声。 图4 2.产品不支持输出并联升功率使用 3.更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2022.01.18-A/8 第 3 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 IGBT 驱动器专用 DC/DC 模块电源 QAxx1 系列 外观尺寸、建议印刷版图 注： 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 133 包装信息请参见《产品出货包装信息》 ，包装包编号：58200013; 使用时连接电源模块和 IGBT 驱动器的引线尽可能的短； 输出滤波电容尽可能靠近电源模块和 IGBT 驱动器； IGBT 驱动器门极驱动电流的峰值较高，建议电源模块输出滤波电容选用低内阻电解电容； 驱动器平均输出功率必须小于电源模块输出功率； 如用于振动场合，请考虑在模块旁边用胶水固定； 最大容性负载在全输入电压范围、满负载条件下测得； 本文数据除特殊说明外，都是在 Ta=25℃，湿度
