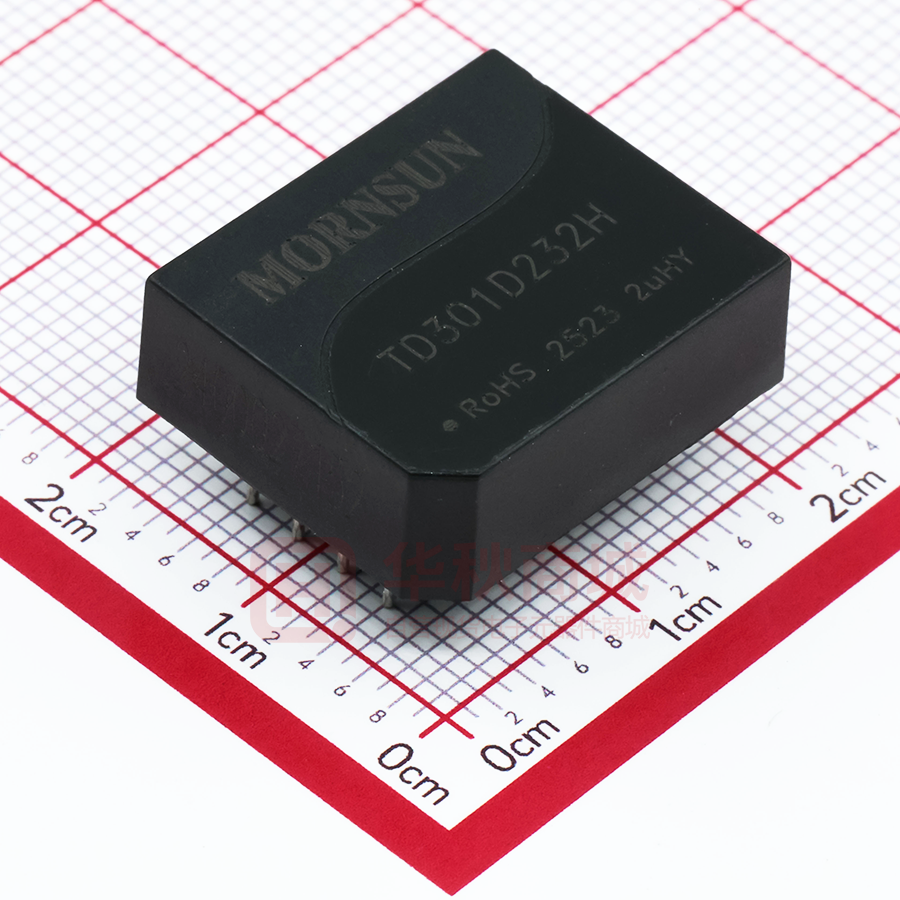

TD301D232H

工业总线 TDx01D232H 系列 单路高速 RS232 隔离收发模块 产品特点  符合EIA/TIA-232-F标准  通信波特率高达115200bps  隔离电压3000VDC  内置隔离电源  工作温度范围:-40℃ to +85℃  产品具有ESD防护及完善的EMC推荐电路  通过UL62368认证 RoHS 单路高速 232 隔离收发模块系列 TD301D232H/TD501D232H 是一款采用 IC 集成化技术，实现了电源隔离、信号隔离、RS232 通信和总线保护于一体 的 RS232 协议收发模块。 产品的主要功能将是将 TTL 电平转换为 RS232 协议的电平， 实现信号隔离。并且产品自带定压隔离电源， 可实现 3000VDC 电气隔离，也可方便地嵌入用户设备，使设备轻松实现 RS232 协议网络的连接功能。 选型表 认证 产品型号 电源输入(VDC) 传输波特率(bps) 静态电流(mA) 最大工作电流(mA) UL TD301D232H 3.15-3.45 115200 50 75 -- TD501D232H 4.75-5.25 115200 35 65 极限特性 项目 输入冲击电压(1sec. max.) 工作条件 Min. Typ. Max. 3.3V 系列 -0.7 -- 5 5.0V 系列 -0.7 -- 7 -- -- 300 ℃ 单位 焊点距离外壳 1.5mm，10 秒 引脚焊接温度 单位 VDC 3.3V 系列输入特性 项目 符号 Min. Typ. Max. 输入电源电压 VCC 3.15 3.3 3.45 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 0.7Vcc -- 3.6 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 3.1 -- 低电平 VOL 0 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 只兼容+3.3V 的 UART 接口 Min. Typ. Max. 4.75 5 5.25 VDC mA 5.0V 系列输入特性 项目 符号 VCC 输入电源电压 高电平 VIH 0.7Vcc -- 5.5 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 4.8 -- 低电平 VOL 0 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 只兼容+5V 的 UART 接口 TXD 逻辑电平 RXD 逻辑电平 2020.07.24-A/5 单位 VDC mA 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TDx01D232H 系列 传输特性 Min. Typ. Max. TXD 发送延时 tT -- -- 2 RXD 接收延时 tR -- -- 2 Min. Typ. Max. 项目 符号 数据延时 单位 us 输出特性 项目 工作条件 驱动器输出 高电平 RL=3kΩ to GND 5 7 -- 低电平 RL=3kΩ to GND -- -7 -5 -30 -- 30 接收器输入电压 单位 VDC ESD 静电保护 总线接口保护 真值表特性 收发功能 发送功能 输入 输出 TXD T_OUT L H H L R_IN RXD ≥2.4V L ≤0.8V H 0.8V≤RXD≤2.4V 不确定 接收功能① 注：①接收阈值随 Vcc 变化会有细微偏差。 通用特性 项目 工作条件 数值 隔离电压 测试时间 1 分钟，漏电流
